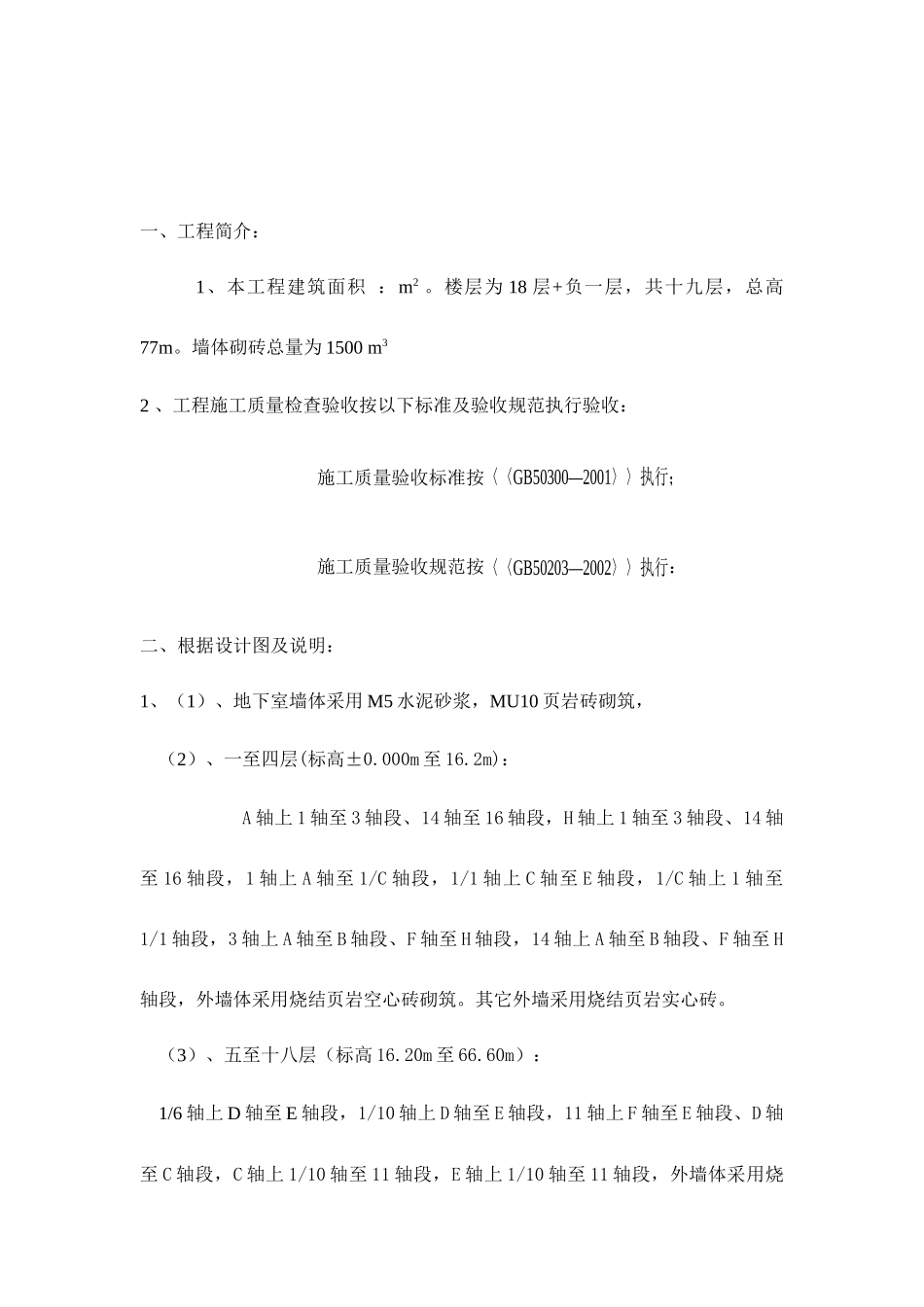

办公楼工程砌体施工方案一、工程简介：1、本工程建筑面积：m2。楼层为18层+负一层，共十九层，总高77m。墙体砌砖总量为1500m32、工程施工质量检查验收按以下标准及验收规范执行验收：施工质量验收标准按〈〈GB50300—2001〉〉执行；施工质量验收规范按〈〈GB50203—2002〉〉执行：二、根据设计图及说明：1、（1）、地下室墙体采用M5水泥砂浆，MU10页岩砖砌筑，（2）、一至四层(标高±0.000m至16.2m)：A轴上1轴至3轴段、14轴至16轴段，H轴上1轴至3轴段、14轴至16轴段，1轴上A轴至1/C轴段，1/1轴上C轴至E轴段，1/C轴上1轴至1/1轴段，3轴上A轴至B轴段、F轴至H轴段，14轴上A轴至B轴段、F轴至H轴段，外墙体采用烧结页岩空心砖砌筑。其它外墙采用烧结页岩实心砖。（3）、五至十八层（标高16.20m至66.60m）：1/6轴上D轴至E轴段，1/10轴上D轴至E轴段，11轴上F轴至E轴段、D轴至C轴段，C轴上1/10轴至11轴段，E轴上1/10轴至11轴段，外墙体采用烧结页岩空心砖砌筑。其它外墙采用烧结页岩实心砖。（4）、外.内墙从地面起砌筑3线烧结页岩砖，再采用加气砼砖砌筑，（5）卫生间墙，从地面起用烧结页岩实心砖砌300mm高，再用加气砼砖砌筑。（6）、墙砂浆：采用M5混合砂浆砌筑。2、构造柱设置：当砌筑长度大于3.6ｍ应设构造柱，墙端部及转角处设置构造柱，并与墙体用2Ф6间距600MM钢筋拉结，钢筋伸入墙内1000MM。构造柱筋锚入上下层梁板内30ｄ（ｄ为钢筋直径），砼标号为：C20。.3、圈梁设置:当墙高≥4m时应在设一道现浇圈梁,圈梁为墙宽×150mm,4φ10箍筋φ6＠250mm,水平纵筋锚入柱墙内35ｄ，砼标号为：C20。。4、隔墙上有洞口时加设过梁（如：门、窗洞等）。过梁配筋及表见下图：三、施工顺序:弹线→剔打或安装并检查墙体拉结筋→墙体砌筑→构造柱施工→安装或现浇过梁→墙体顶部砌筑。四、施工工艺及操作方法:1、砌体砂浆的拌制砌体砂浆采用人工过磅计量，机械搅拌的方式。在楼层安置砂浆搅拌机，用施工塔吊将水泥、河砂、石灰膏等干料吊运至该楼层，再进行搅拌，为避免搅拌机移动频繁，同一楼层的搅拌机所搅拌的砌筑砂浆，可供其上下二层使用。(1）根据试验所提供的砂浆配合比进行配料称量，搅拌机旁应挂配料牌，水泥配料精确度控制在1%以内，砂的配料精度控制在5%以内，石灰膏的配料精度控制在5%以内。(2）砌筑砂浆应随拌随用，拌合好的水泥石灰砂浆必须在3-4小时使用完毕，落地灰必须清理干净，应工完场地清。2、砌体的砌筑方法:(1）墙体砌筑应上下错缝，内外搭砌。填充墙错缝不小于砌块长度的1/3。砌体应灰缝平直、砂浆饱满，定制标准皮数尺控制灰缝厚度，小标砖墙灰缝厚度在8～12mm，大砌块砖墙灰缝厚度控制在15～20mm。(2）隔墙与填充墙的顶部与框架梁或板接触处用侧砖或立砖斜砌挤紧，见图：(3）墙体的转角和交接处应同时砌筑，错缝搭接。对不能同时砌筑而又必须留置的临时断处应砌成斜搓，如留斜搓有困难时，可留直搓但必须留成阳搓，且同时加设拉结筋。拉结筋间距沿墙高不大于@600留设，其埋入长度从墙的留搓处算起，每边≥500mm，末端另有弯钩。3、砌体操作工艺（1）排砖摆底，外墙第一皮砖摆底时，室内横墙应排丁砖，前后纵墙应排顺砖。根据已弹出的墙长、门窗洞位置，核对门窗间墙、附墙柱（垛）的长度尺寸是否符合排砖模数，如若不合模数时，则要考虑好砍砖及非标砖的计划，所确定的砖或丁砖应排在门窗洞口中间，附墙（垛）旁或其它不明显的部位。（2）选砖：选择棱角整齐、无弯曲裂缝、规格基本一致的砖。（3）盘角：砌体前应先盘角，每次盘为砌筑的砖墙高度不超过五匹砖高，并应及时进行吊靠，如发现偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝厚度，每次盘角砌筑后应检查平整度和垂直度完全符合要求才能挂线砌墙。（4）挂线：砌筑一砖厚及以下墙体，采用单面挂线。如果长墙几个人同时砌筑共用一根通线，通线要拉紧平直，可在中间设几个支线点。砌筑时每皮砖都要穿线看平，使水平灰缝均匀一致，平直通顺。（5）砌砖：砌砖采用“挤浆法”，并随手将挤出的灰耳刮去，并分段控制砖墙游丁走缝和乱缝，随时进行自检，发现偏差及时纠正，严禁事后采用撞墙纠正的错误方...
