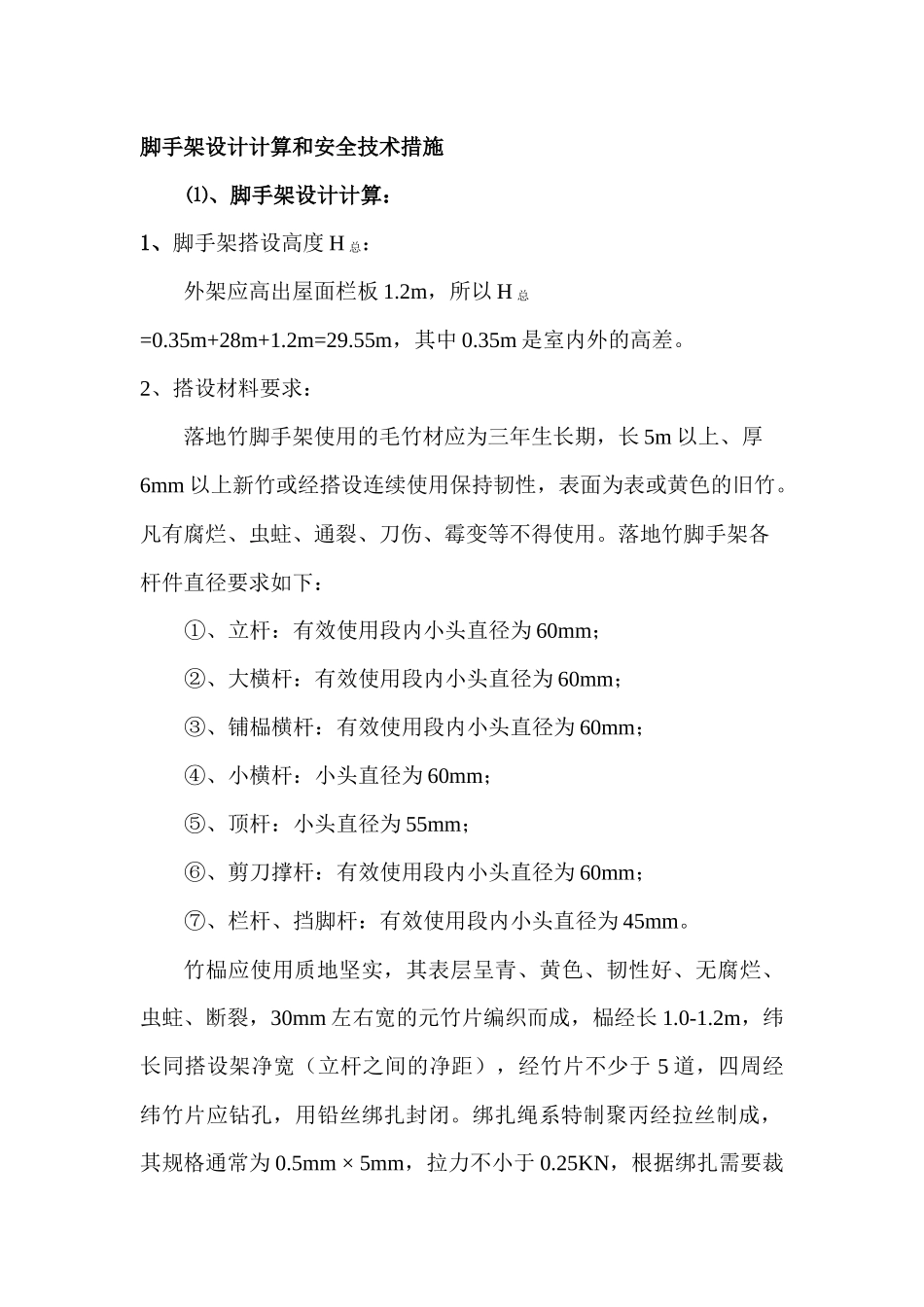

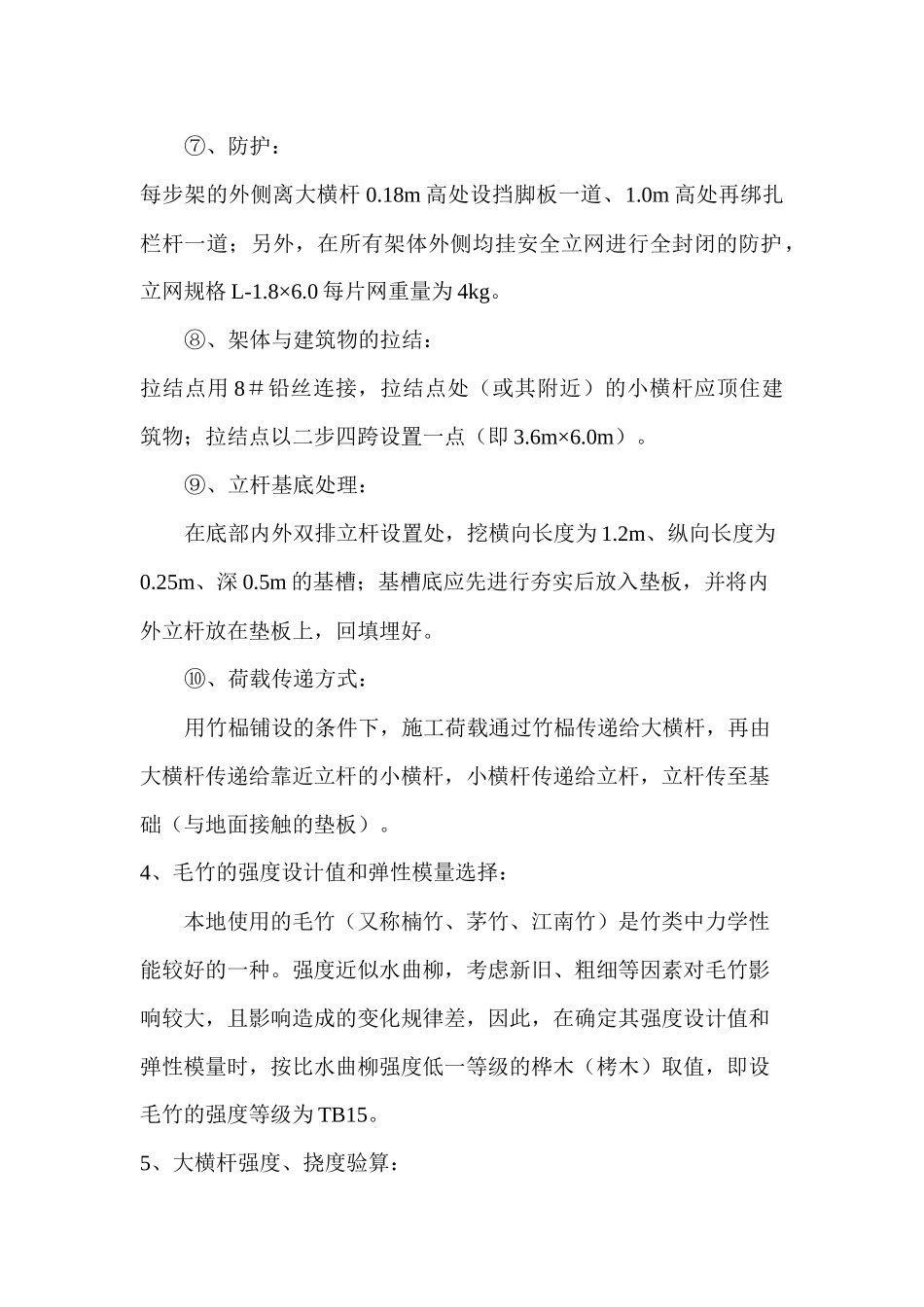

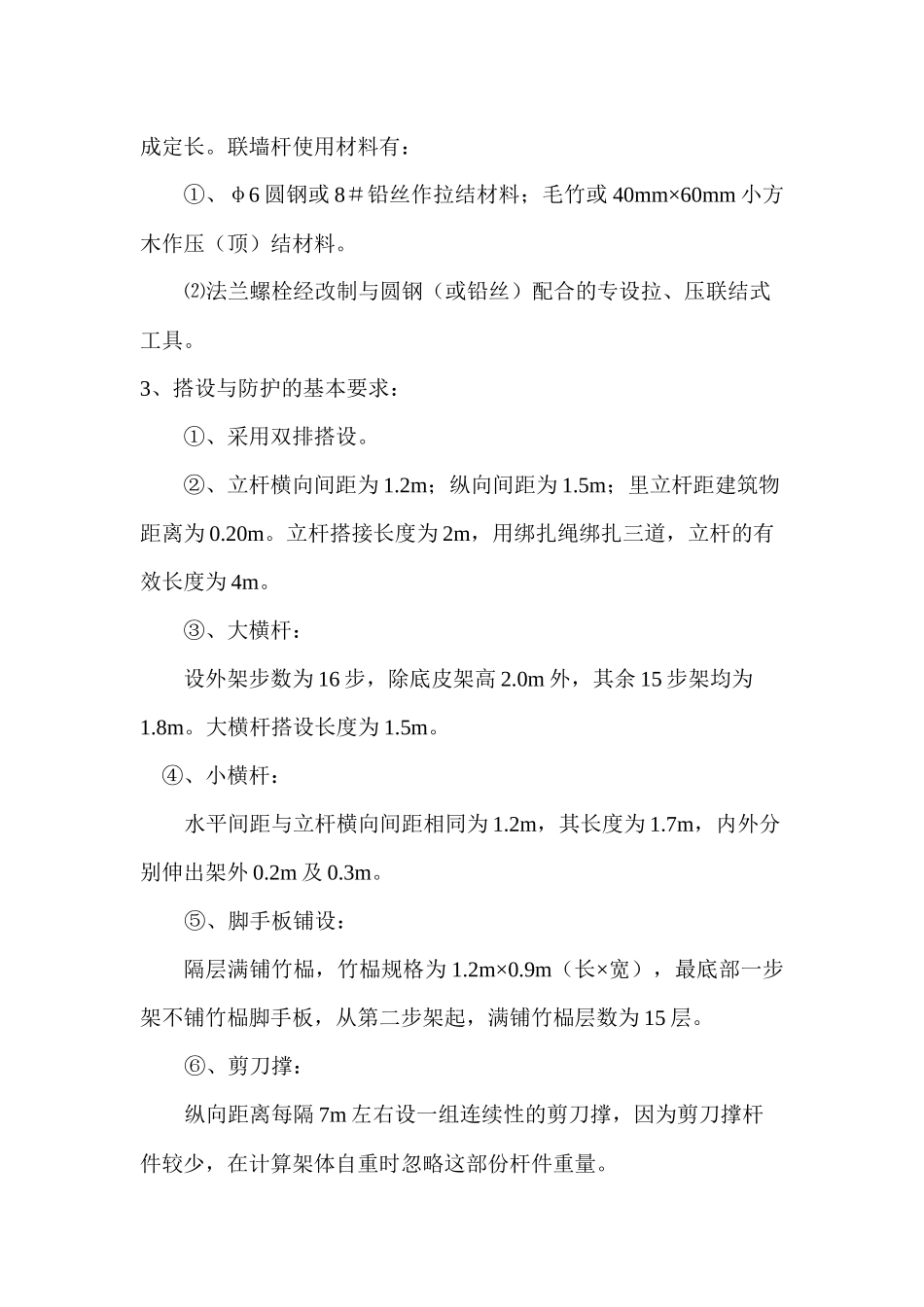

脚手架设计计算和安全技术措施⑴、脚手架设计计算：1、脚手架搭设高度H总：外架应高出屋面栏板1.2m，所以H总=0.35m+28m+1.2m=29.55m，其中0.35m是室内外的高差。2、搭设材料要求：落地竹脚手架使用的毛竹材应为三年生长期，长5m以上、厚6mm以上新竹或经搭设连续使用保持韧性，表面为表或黄色的旧竹。凡有腐烂、虫蛀、通裂、刀伤、霉变等不得使用。落地竹脚手架各杆件直径要求如下：①、立杆：有效使用段内小头直径为60mm；②、大横杆：有效使用段内小头直径为60mm；③、铺榀横杆：有效使用段内小头直径为60mm；④、小横杆：小头直径为60mm；⑤、顶杆：小头直径为55mm；⑥、剪刀撑杆：有效使用段内小头直径为60mm；⑦、栏杆、挡脚杆：有效使用段内小头直径为45mm。竹榀应使用质地坚实，其表层呈青、黄色、韧性好、无腐烂、虫蛀、断裂，30mm左右宽的元竹片编织而成，榀经长1.0-1.2m，纬长同搭设架净宽（立杆之间的净距），经竹片不少于5道，四周经纬竹片应钻孔，用铅丝绑扎封闭。绑扎绳系特制聚丙经拉丝制成，其规格通常为0.5mm×5mm，拉力不小于0.25KN，根据绑扎需要裁成定长。联墙杆使用材料有：①、φ6圆钢或8＃铅丝作拉结材料；毛竹或40mm×60mm小方木作压（顶）结材料。⑵法兰螺栓经改制与圆钢（或铅丝）配合的专设拉、压联结式工具。3、搭设与防护的基本要求：①、采用双排搭设。②、立杆横向间距为1.2m；纵向间距为1.5m；里立杆距建筑物距离为0.20m。立杆搭接长度为2m，用绑扎绳绑扎三道，立杆的有效长度为4m。③、大横杆：设外架步数为16步，除底皮架高2.0m外，其余15步架均为1.8m。大横杆搭设长度为1.5m。④、小横杆：水平间距与立杆横向间距相同为1.2m，其长度为1.7m，内外分别伸出架外0.2m及0.3m。⑤、脚手板铺设：隔层满铺竹榀，竹榀规格为1.2m×0.9m（长×宽），最底部一步架不铺竹榀脚手板，从第二步架起，满铺竹榀层数为15层。⑥、剪刀撑：纵向距离每隔7m左右设一组连续性的剪刀撑，因为剪刀撑杆件较少，在计算架体自重时忽略这部份杆件重量。⑦、防护：每步架的外侧离大横杆0.18m高处设挡脚板一道、1.0m高处再绑扎栏杆一道；另外，在所有架体外侧均挂安全立网进行全封闭的防护，立网规格L-1.8×6.0每片网重量为4kg。⑧、架体与建筑物的拉结：拉结点用8＃铅丝连接，拉结点处（或其附近）的小横杆应顶住建筑物；拉结点以二步四跨设置一点（即3.6m×6.0m）。⑨、立杆基底处理：在底部内外双排立杆设置处，挖横向长度为1.2m、纵向长度为0.25m、深0.5m的基槽；基槽底应先进行夯实后放入垫板，并将内外立杆放在垫板上，回填埋好。⑩、荷载传递方式：用竹榀铺设的条件下，施工荷载通过竹榀传递给大横杆，再由大横杆传递给靠近立杆的小横杆，小横杆传递给立杆，立杆传至基础（与地面接触的垫板）。4、毛竹的强度设计值和弹性模量选择：本地使用的毛竹（又称楠竹、茅竹、江南竹）是竹类中力学性能较好的一种。强度近似水曲柳，考虑新旧、粗细等因素对毛竹影响较大，且影响造成的变化规律差，因此，在确定其强度设计值和弹性模量时，按比水曲柳强度低一等级的桦木（栲木）取值，即设毛竹的强度等级为TB15。5、大横杆强度、挠度验算：大横杆受力按三跨连续梁计算，荷载最大时中间支座弯矩最大，以此弯矩进行验算。验算公式：MB=KMB支.qL2[1]V=Kf。qL2÷100÷E÷I<[V][2]σ=MB/v
