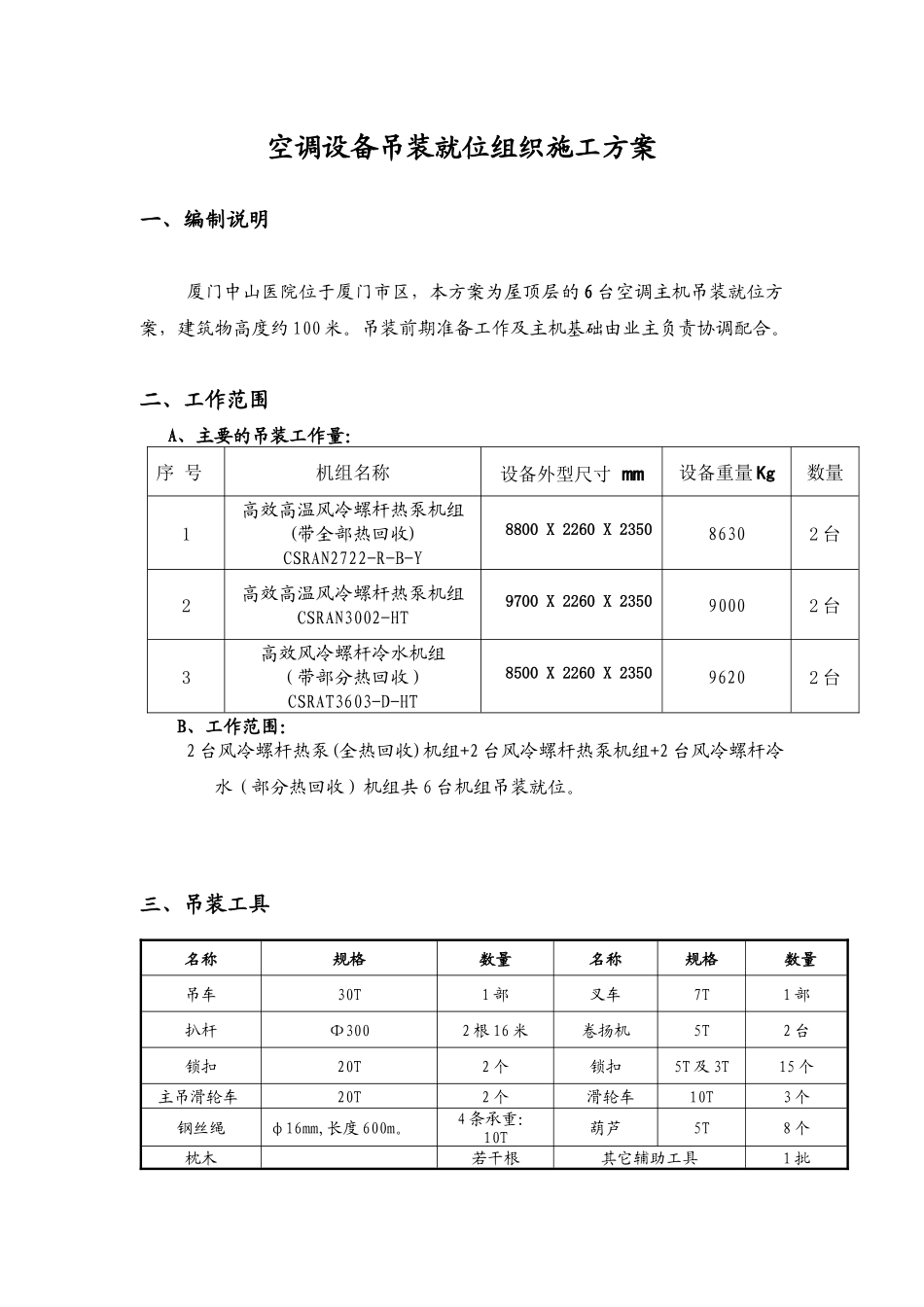

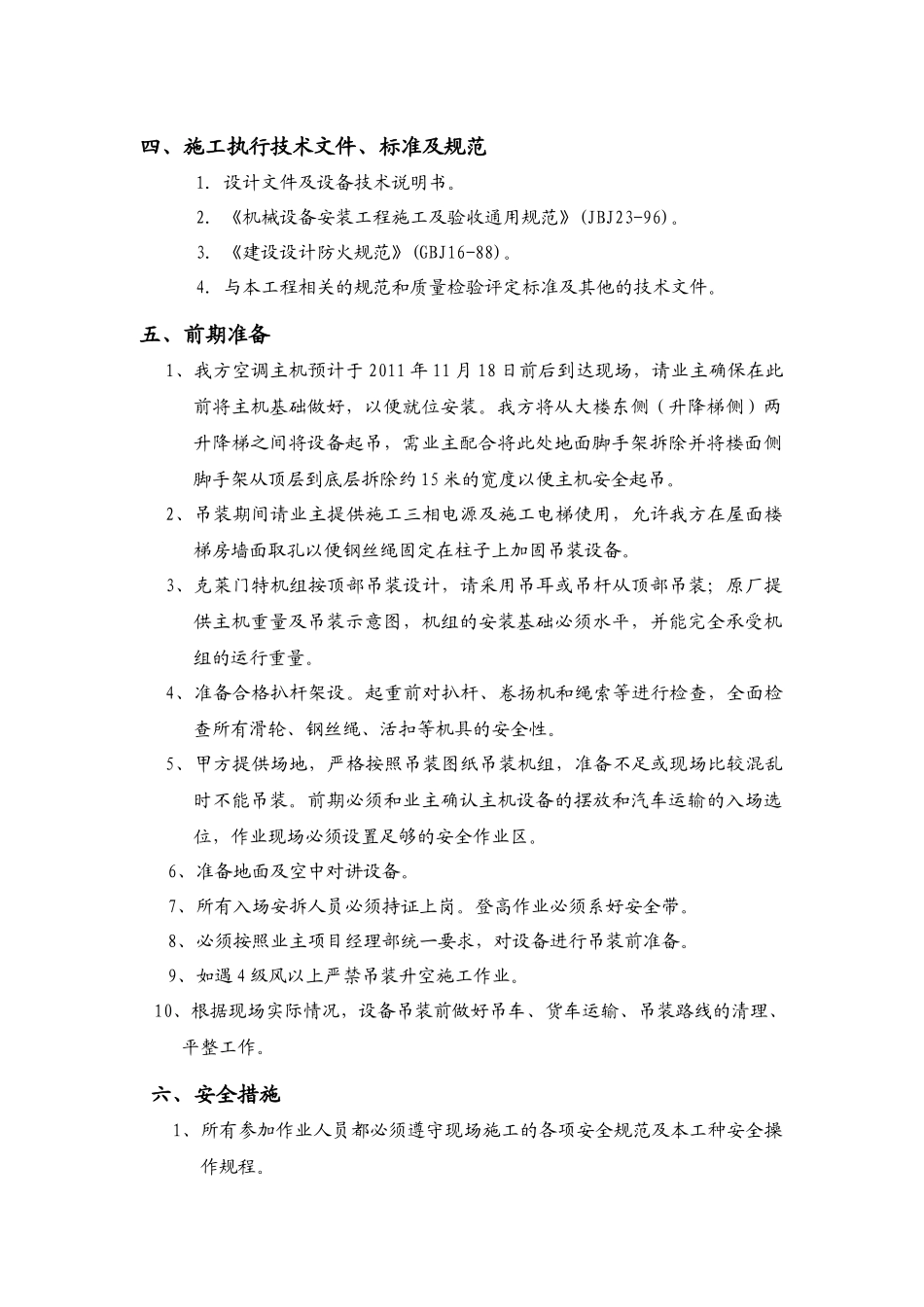

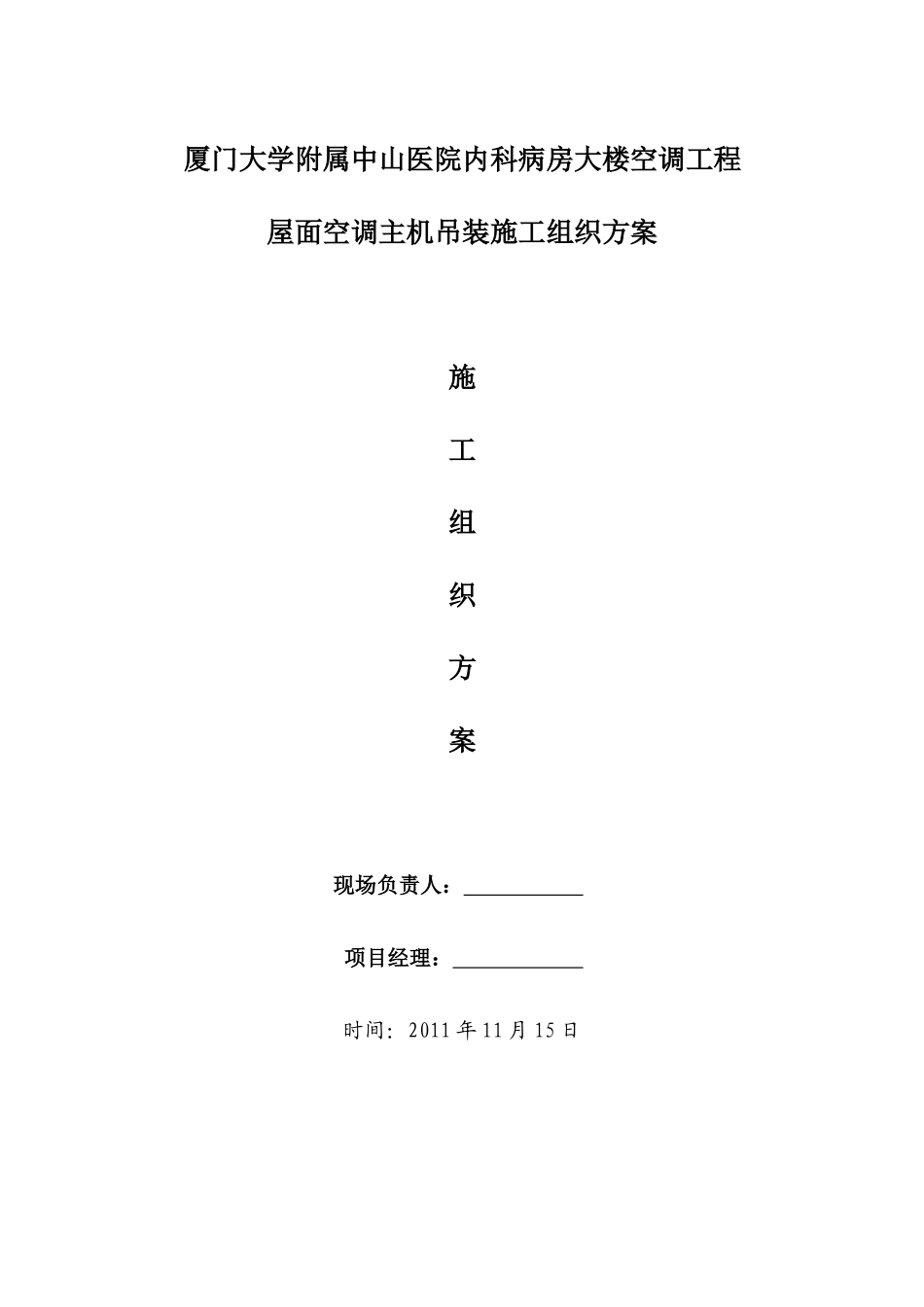

厦门大学附属中山医院内科病房大楼空调工程屋面空调主机吊装施工组织方案施工组织方案现场负责人：项目经理：时间：2011年11月15日空调设备吊装就位组织施工方案一、编制说明厦门中山医院位于厦门市区，本方案为屋顶层的6台空调主机吊装就位方案，建筑物高度约100米。吊装前期准备工作及主机基础由业主负责协调配合。二、工作范围A、主要的吊装工作量：序号机组名称设备外型尺寸mm设备重量Kg数量1高效高温风冷螺杆热泵机组(带全部热回收)CSRAN2722-R-B-Y8800X2260X235086302台2高效高温风冷螺杆热泵机组CSRAN3002-HT9700X2260X235090002台3高效风冷螺杆冷水机组（带部分热回收）CSRAT3603-D-HT8500X2260X235096202台B、工作范围：2台风冷螺杆热泵(全热回收)机组+2台风冷螺杆热泵机组+2台风冷螺杆冷水（部分热回收）机组共6台机组吊装就位。三、吊装工具名称规格数量名称规格数量吊车30T1部叉车7T1部扒杆Φ3002根16米卷扬机5T2台锁扣20T2个锁扣5T及3T15个主吊滑轮车20T2个滑轮车10T3个钢丝绳φ16mm,长度600m。4条承重：10T葫芦5T8个枕木若干根其它辅助工具1批四、施工执行技术文件、标准及规范1．设计文件及设备技术说明书。2．《机械设备安装工程施工及验收通用规范》(JBJ23-96)。3．《建设设计防火规范》(GBJ16-88)。4．与本工程相关的规范和质量检验评定标准及其他的技术文件。五、前期准备1、我方空调主机预计于2011年11月18日前后到达现场，请业主确保在此前将主机基础做好，以便就位安装。我方将从大楼东侧（升降梯侧）两升降梯之间将设备起吊，需业主配合将此处地面脚手架拆除并将楼面侧脚手架从顶层到底层拆除约15米的宽度以便主机安全起吊。2、吊装期间请业主提供施工三相电源及施工电梯使用，允许我方在屋面楼梯房墙面取孔以便钢丝绳固定在柱子上加固吊装设备。3、克莱门特机组按顶部吊装设计，请采用吊耳或吊杆从顶部吊装；原厂提供主机重量及吊装示意图，机组的安装基础必须水平，并能完全承受机组的运行重量。4、准备合格扒杆架设。起重前对扒杆、卷扬机和绳索等进行检查，全面检查所有滑轮、钢丝绳、活扣等机具的安全性。5、甲方提供场地，严格按照吊装图纸吊装机组，准备不足或现场比较混乱时不能吊装。前期必须和业主确认主机设备的摆放和汽车运输的入场选位，作业现场必须设置足够的安全作业区。6、准备地面及空中对讲设备。7、所有入场安拆人员必须持证上岗。登高作业必须系好安全带。8、必须按照业主项目经理部统一要求，对设备进行吊装前准备。9、如遇4级风以上严禁吊装升空施工作业。10、根据现场实际情况，设备吊装前做好吊车、货车运输、吊装路线的清理、平整工作。六、安全措施1、所有参加作业人员都必须遵守现场施工的各项安全规范及本工种安全操作规程。2、在扒杆垂直起吊运输过程中，注意各部件严禁与现场高压线碰撞。3、在机组上升过程中，要合理分工，派专人观察顶升套架滚轮与标准节间距离，派专人负责销轴的连接，派专人负责液压油缸的操作等。4、严禁高空落物。5、施工机械、设备出入现场，司机注意场地周围的高压电线，严格执行《施工现场用电安全管理规定》，加强电源管理，防止发生电器火灾或人身伤亡事故。严禁使用220伏及以上的电源。6、操作工人进入施工现场必须统一着装，佩带齐全的安全防护用品，登高作业必须系好安全带。7、扒杆在使用过程中严禁塔吊间、塔吊与建筑物间发生碰撞。8、正式起吊前试吊。9、起重物下严禁站人和禁止行走。10、在整个吊装、牵引、就位过程中，必须在统一的指挥下进行，严禁违章操作。11、机具准备、劳动力计划、材料管理、现场文明施工、安全技术措施执行组织设计中规定，质量管理接受项目部的质量管理网络检验。七、主要技术措施30T汽车吊先开至屋面人字扒杆吊点最近的一层地面，运输设备车开至距吊车最近的地方，由吊车直接起吊将主机放置一层地面；在屋顶层空调主机安装处靠近适吊离地面的外墙处架设2台5T卷扬机及扒杆。然后利用吊车卸至扒杆吊点正下方的地面上；用扒杆将设备吊至高于屋顶层水平面，附图再用绳子辅助转动卷扬机将设备拉进屋顶层，再用液压车、滚筒、千斤顶等工具移动就位。（见附图）八、人...
