五金电镀技术规范(32页)VIP免费

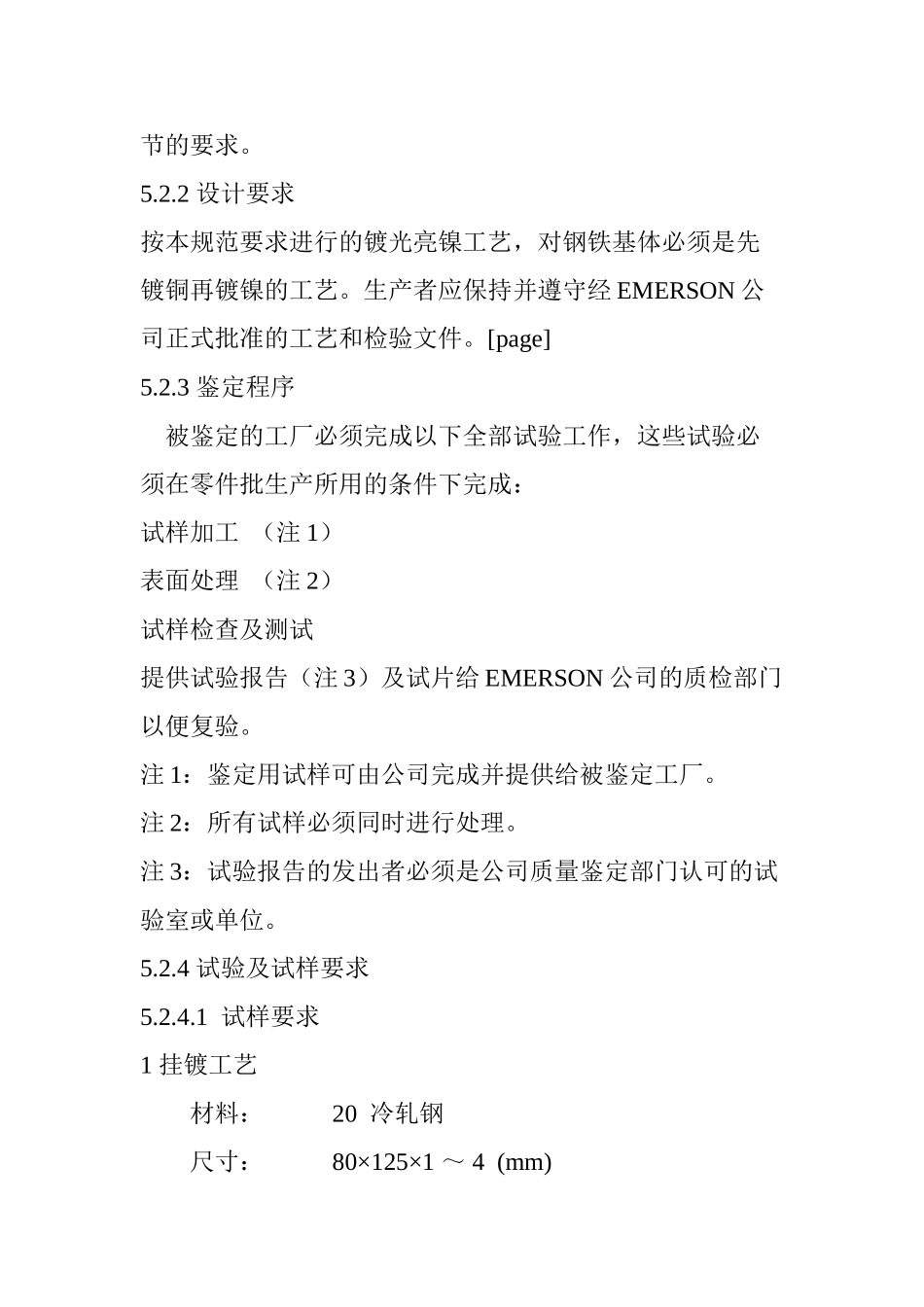

五金电镀技术规范五金电镀技术规范发布日期核心提示：1目的本规范规定了公司产品的钢、铜合金等金属基体零件上镀光亮镍的工艺要求及其质量要求。2适用范围本规范适用于电镀镍1目的本规范规定了公司产品的钢、铜合金等金属基体零件上镀光亮镍的工艺要求及其质量要求。2适用范围本规范适用于电镀镍的工艺鉴定和批生产质量检验。本规范所要求的电镀层只适用于一般环境。3关键词电镀镍4引用/参考标准或资料下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。TS-S180002023产品表面外观缺陷的限定标准GB5267-85螺纹紧固件电镀层GB5270-85金属基体上金属覆盖层（电沉积层和化学沉积层）附着强度试验方法GB5926-86轻工产品金属镀层和化学处理层的外观质量测试方法GB5930-86轻工产品金属镀层的厚度测试方法点滴法GB6462-86金属和氧化物覆盖层横断面厚度显微镜测量方法GB/T10125-1997人造气氛腐蚀试验盐雾试验5规范内容5.1术语局部厚度：在规定区域内进行规定次数厚度测量的算术平均值。主视表面：零件在装配成完整产品后处于正常视觉范围内的可见表面。批：指同一天在相同条件下处理的、材料和形状相似的零件的总和。5.2工艺鉴定要求5.2.1总则生产者的工艺设备、工艺流程、质量保证措施应在其主要的工艺文件中加以说明。生产者的工艺质量必须满足第5.2节的要求。5.2.2设计要求按本规范要求进行的镀光亮镍工艺，对钢铁基体必须是先镀铜再镀镍的工艺。生产者应保持并遵守经EMERSON公司正式批准的工艺和检验文件。[page]5.2.3鉴定程序被鉴定的工厂必须完成以下全部试验工作，这些试验必须在零件批生产所用的条件下完成：试样加工（注1）表面处理（注2）试样检查及测试提供试验报告（注3）及试片给EMERSON公司的质检部门以便复验。注1：鉴定用试样可由公司完成并提供给被鉴定工厂。注2：所有试样必须同时进行处理。注3：试验报告的发出者必须是公司质量鉴定部门认可的试验室或单位。5.2.4试验及试样要求5.2.4.1试样要求1挂镀工艺材料：20冷轧钢尺寸：80×125×1～4(mm)表面粗糙度：Ra≤1mm表面处理：镀铜＋光亮镍。2滚镀工艺材料：20冷轧钢尺寸：依工艺设备特点选择适当形状和大小的试样，要求其至少有一平面面积大于30×30(mm)表面粗糙度：Ra≤1mm表面处理：镀铜＋光亮镍。[page]5.2.4.2试验项目及试样数量下表给出了工艺鉴定所需的试验项目和试样数量要求：试验项目试样数量（件）外观所有试样镀层厚度3结合强度3耐蚀性3+3①注：①其中三件为提供EMERSON公司进行复验用。5.2.5试验方法及质量指标5.2.5.1外观1所有试样均应按GB5926-86进行外观检查。2镀层应是光亮带有柔和浅黄色的银白色，且结晶均匀、细致、连续。3持镀件允许有轻微夹具印。4不允许有斑点、黑点、烧焦、粗糙、针孔、麻点、分层、起泡、起皮、脱落、发雾等缺陷。5.2.5.2镀层厚度[page]1按GB5930-86在三个试样上进行厚度检测。（有争议时按GB6462-86进行仲裁）。2每一试样的镀层总厚度应为30－35μm，其中铜镀层为20－25μm、镍镀层为10－15μm。5.2.5.3结合强度1在三件试样上进行结合强度试验。2按GB5270-85的“锉刀试验”方法进行检测，每一试样上镀层与基体、镀层与镀层之间应结合良好，没有任何分离现象。5.2.5.4耐蚀性1在三件试样上进行耐蚀性试验。2按GB/T10125-1997方法进行8小时的CASS试验（铜加速乙酸盐雾试验）；试验后，在试样边缘以外的表面不能出现基体腐蚀现象。5.2.6鉴定状态的保持经过EMERSON公司鉴定的工艺，在未得到EMERSON公司工艺部门和质检部门的同意之前，不能改变任何可影响性能质量的工艺参数，否则将重新进行鉴定。5.3批生产检验要求5.3.1镀前表面质量要求1应无严重油污、金属屑、漆层以及锈蚀和氧化皮等；2零件表面应无毛刺、裂纹、压坑等因操作不良而导致的人为损伤；表面划伤不能超出TS-S180002023要求；3焊接件应无焊料剩余物和溶渣等；4铸件不得有未除尽的砂粒和涂料烧结物；5铸件、焊接件、冲压件及原材料，如果带有其相应的技术标准允许范围内的缺陷，可以接受镀覆。5....
