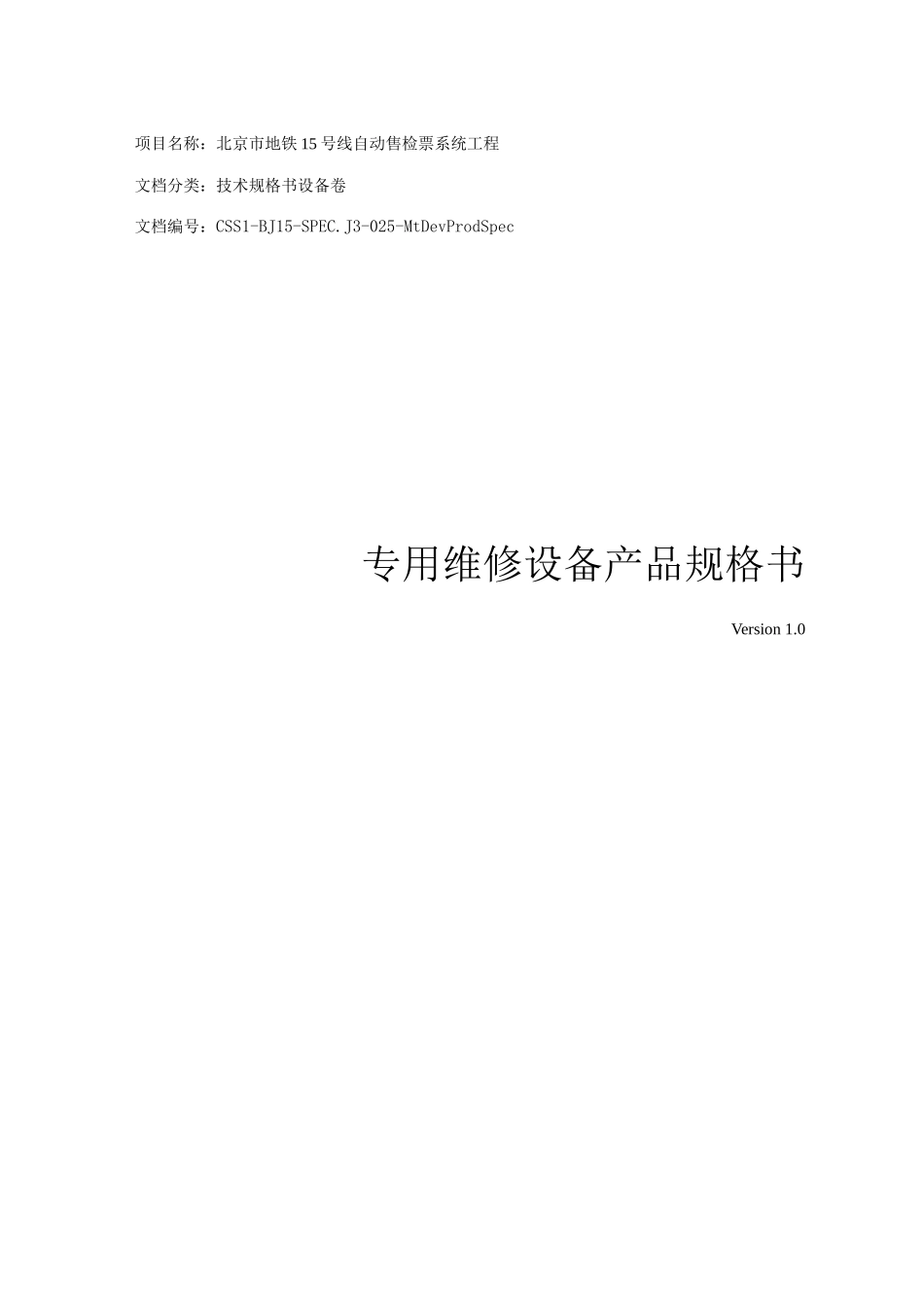

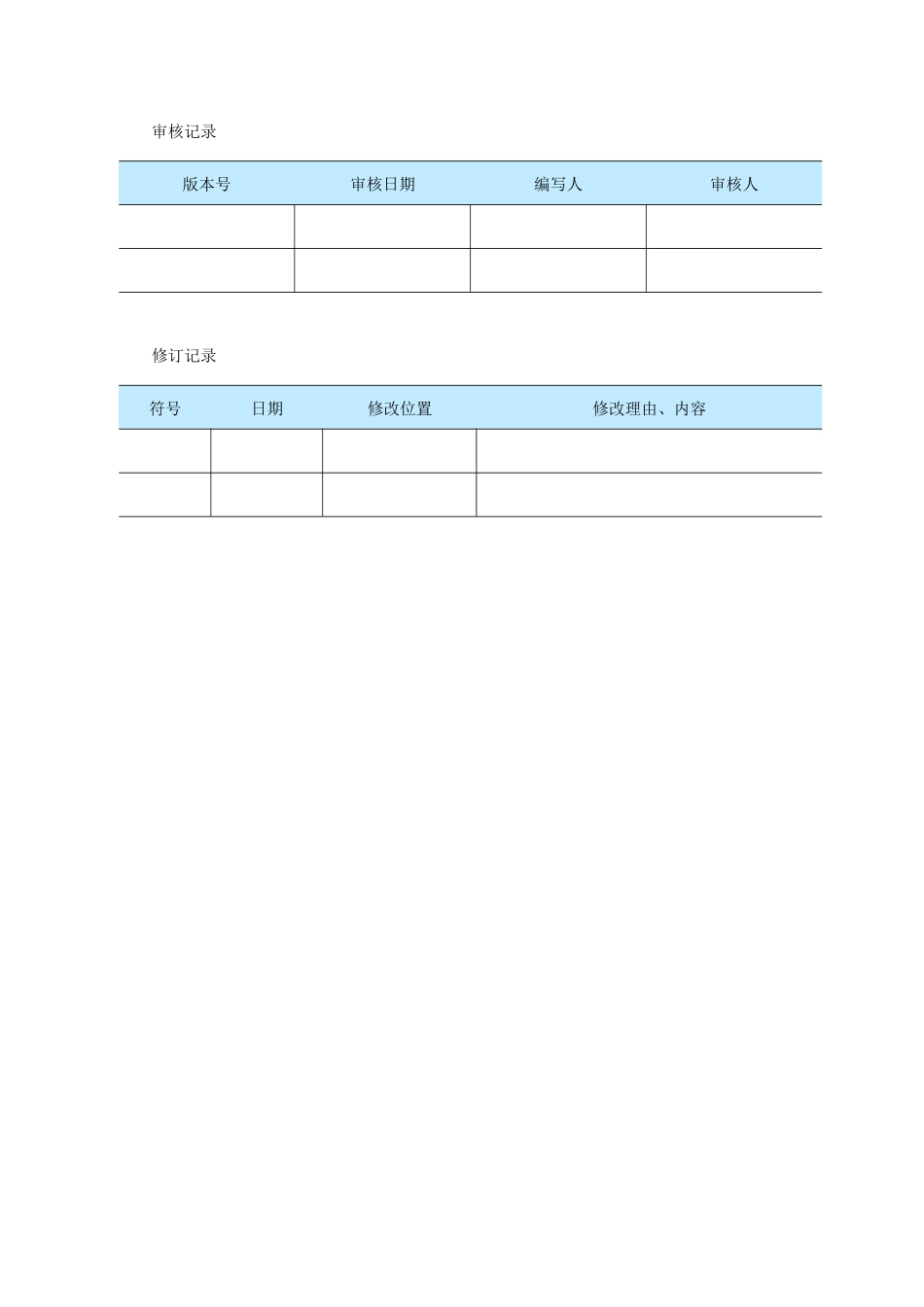

项目名称：北京市地铁15号线自动售检票系统工程文档分类：技术规格书设备卷文档编号：CSS1-BJ15-SPEC.J3-025-MtDevProdSpec专用维修设备产品规格书Version1.0审核记录版本号审核日期编写人审核人修订记录符号日期修改位置修改理由、内容目录表目录图目录专用设备维修规格书第1章前言本规格书将描述项目中专用维修设备的组成、规格和功能，能够确保专用维修设备的需求实现。1.1适用范围本规格书将描述项目中专用维修设备的组成、规格和功能。1.2术语说明名称说明ACCAutomaticFareCollectionSystemClearingManagementCenter自动售检票系统清算管理中心AFCAutomaticFareCollection自动售检票LCLineComputer线路中心计算机，简称“线路中心”SCStationComputer车站中心计算机，简称“车站中心”EQMAutoEnquiringMachine自动查询机一卡通市政公交一卡通一票通特指北京轨道交通专用车票MUL卡MifareUltraLightCard轻便型卡（可回收类票，如单程票、往返票等）交易Transaction指代AFC系统中的业务行为，在权限管理系统中，特指需要授权，记录和审计的业务行为。有时也称为功能或业务功能。MTBFMeanTimeBetweenFailure正常运行平均时间，即两次总成件拆、装维修之间的平均时间，而对运营设备而言是指两次损坏之间的平均时间。MTTRMeanTimeToRepair维修作业耗时平均值MCBFMeanCyclesBetweenFailure正常运行平均次数，即两次损坏之间的平均次数。R/WReader/Writer读写器表1术语说明表1.3参考文献本文档参考了以下文献：序名称文档编号号1北京地铁15号线招标书2北京地铁15号线投标书表2参考文献表第2章整体说明2.1概述专用维修设备是由检测主机、显示器、读卡器、多路输出可调数显电源、工作台、设备固定架等独立设备组成的测试维护平台。主要具有测试的各种车票，测试维护各种售检票设备（包含TVM纸币单元、硬币单元、纸币找零单元、发行单元、BOM发型单元、AG回收单元和读卡器），测试单程票、储值票读写器。2.2设备构成2.2.1专用维修设备各部件逻辑连接图图1专用维修设备各部件逻辑连接图2.2.2附表序号物料名称数量1检测主机12桌面读卡器13显示器14数字稳压电源15鼠标、键盘16工作台（含工作椅）17设备固定架1表3专用维修设备配套物料表第3章设备构成部件详细要求3.1桌面读写器DATDCR-4000，外置一体式读写器，天线和主板安装在一起，读卡器的表面外壳采用高硬度ABS工程塑料材料制作，具备防水、防潮能力，空气湿度在99％下不影响读写器的使用，表面光滑无毛边，且不会对操作员造成伤害。外观及面板布局如下图：图2外观及面板布局说明：（1）蜂鸣器：在每次卡片操作时产生蜂鸣。（2）红色指示灯：电源指示灯，上电时，该灯点亮。（3）绿色指示灯：操作命令正确执行时点亮。（4）黄色指示灯：操作命令执行错误时点亮。（5）上电时，当读卡器处于关闭状态时，三个指示灯将全部点亮。该读写器放置在金属材料上不影响其使用。产品型号DCR-4000外型尺寸长145mm×宽92mm×高20mm微处理器Atmel的32位ARM9微处理器读卡器与ECU接口USB2.0/RS232通讯速率12Mbps/115200bps工作电压12VDC±5%5W读写距离10cm电磁兼容性辐射和传导标准GB/T9254-1998（EN55022）静电放电GB/T17626.2-1998（IEC61000-4-2）脉冲群GB/T17626.4-1998（IEC61000-4-4）浪涌抗扰度GB/T17626.5-1998（IEC61000-4-5）电压变化抗扰度GB/T17626.11-1998(IEC61000-4-11)表4读卡器技术规格3.2数字可调电源数字可调电源的功能就是为所测试的设备部件供电，主要要求见下表：项目规格功能要求数显可调通道数量要求≥3路电压范围+1V~+36V个功率要求≥100W表5电源规格要求第4章功能描述专用维修设备可对以下设备部件进行故障检测AG回收单元TVM、BOM发行单元TVM纸币回收单元TVM硬币单元各种终端设备的读卡器除以上模块故障检测外，专用维修设备还能够对一卡通及ACC票卡进行检测当故障发生时，可使用专用维修设备的相应部件检测软件对故障部件进行检测。在故障部件的供电及通信正常的情况下，通过检测软件显示的故障代码可以方便的查询出设备的详细故障及维修方法。各方代表签字：北京东直门机场快速轨道交通有限公司（签字）中国软件与技术服务股份有限公司（签字）北京市市政设计研究总院（签字）铁科院（北京）工程咨询有限公司（签字）日期：
