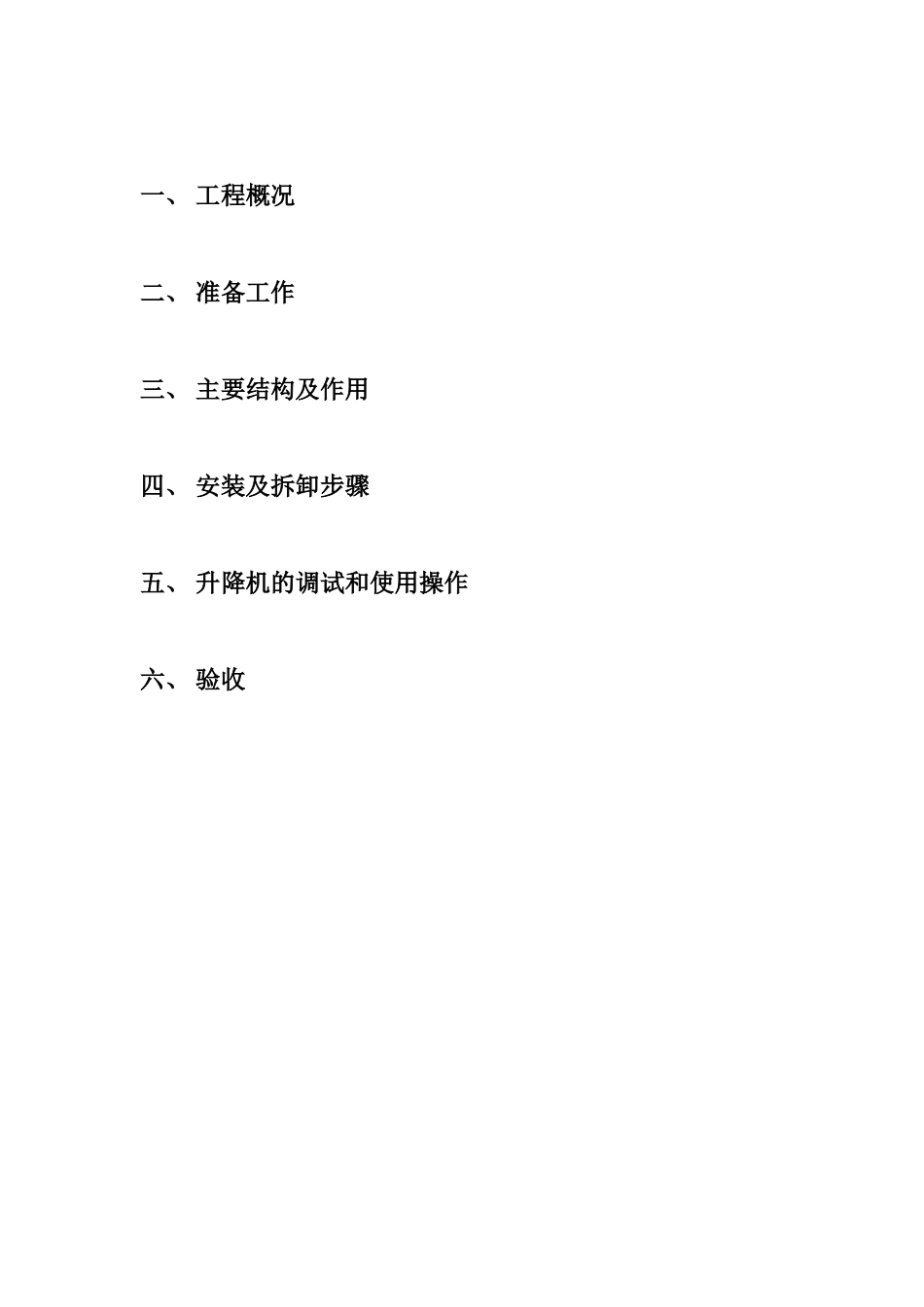

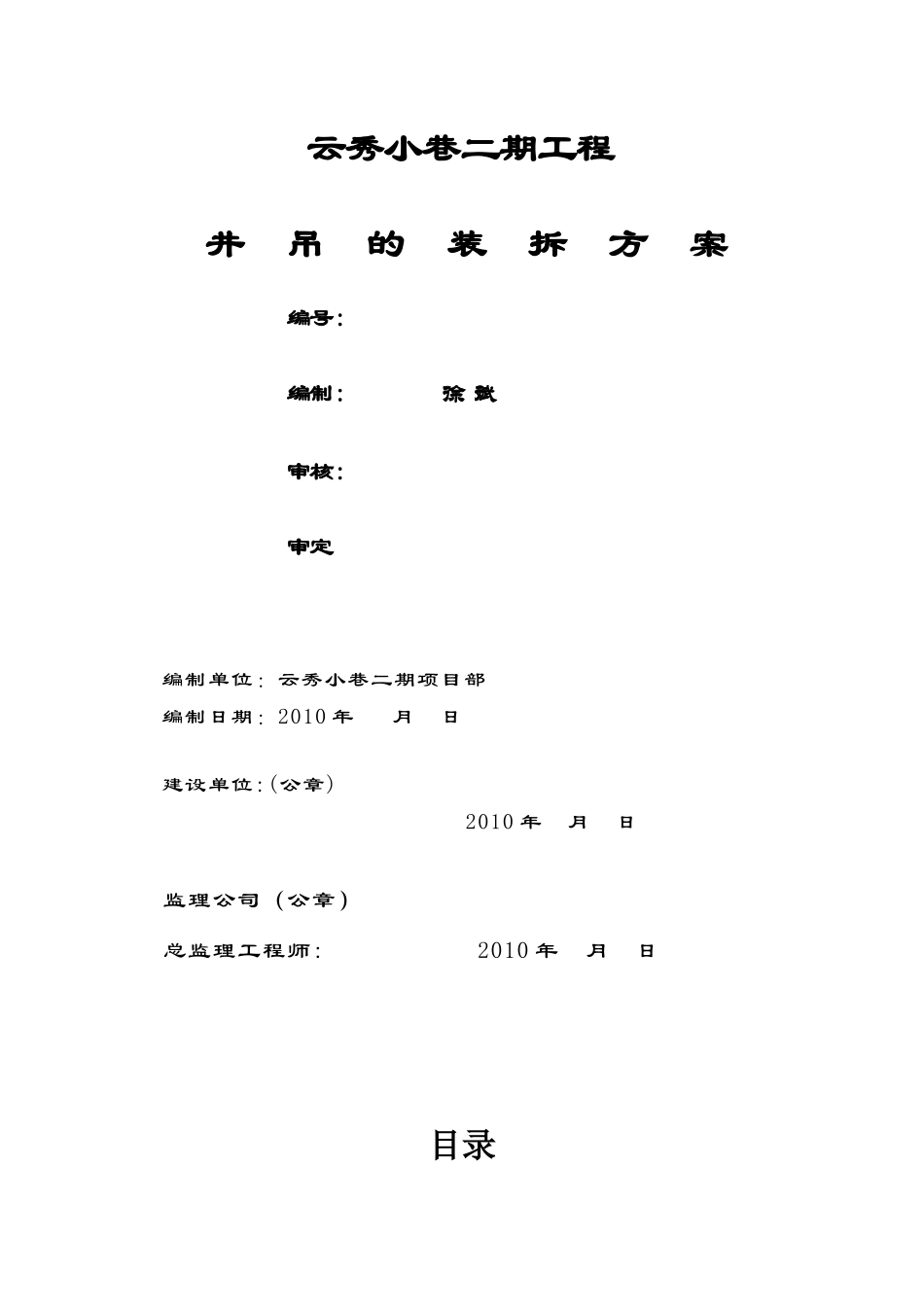

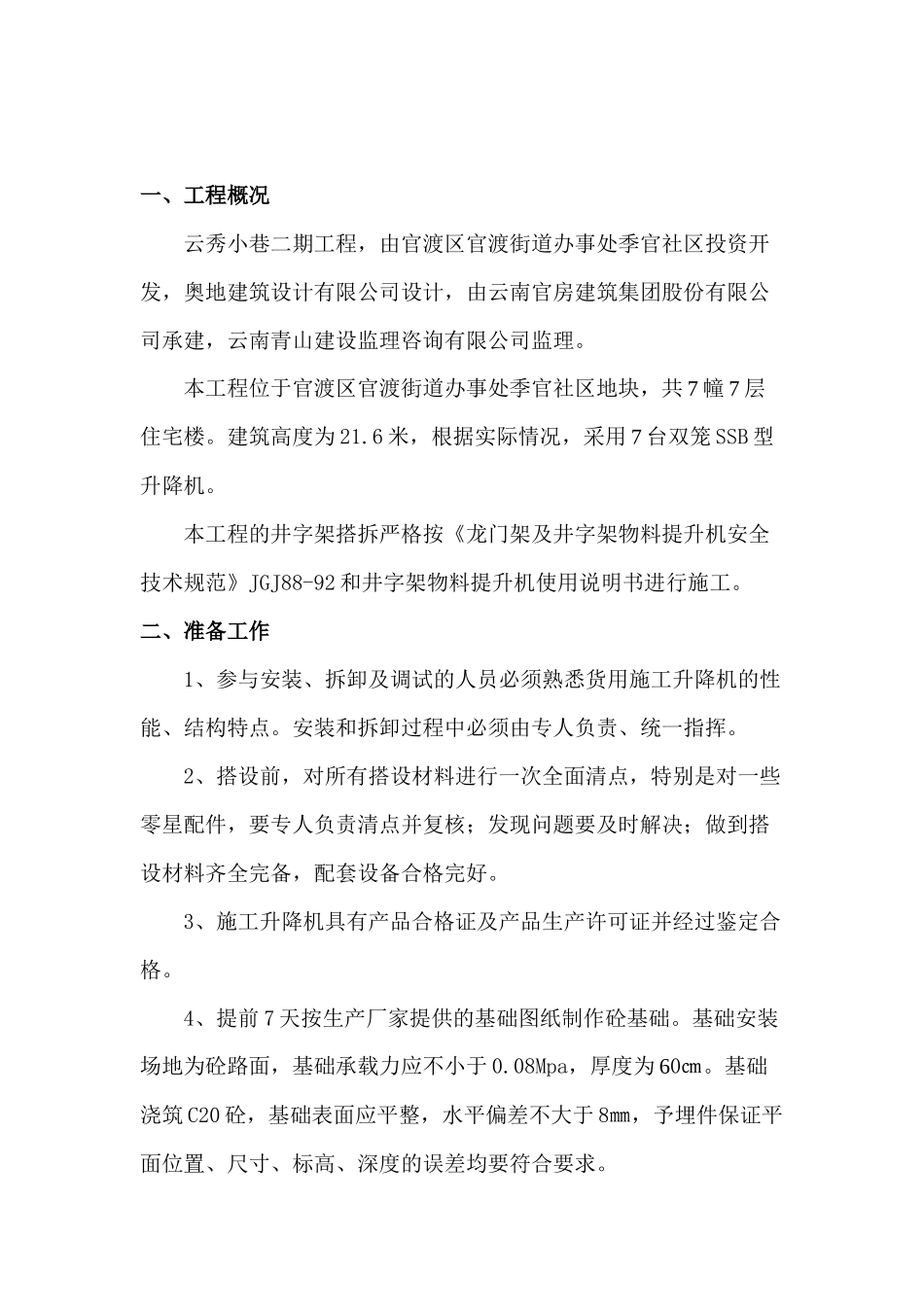

云秀小巷二期工程井吊的装拆方案编号:编制:徐斌审核:审定编制单位：云秀小巷二期项目部编制日期：2010年月日建设单位:(公章)2010年月日监理公司（公章）总监理工程师:2010年月日目录一、工程概况二、准备工作三、主要结构及作用四、安装及拆卸步骤五、升降机的调试和使用操作六、验收一、工程概况云秀小巷二期工程，由官渡区官渡街道办事处季官社区投资开发，奥地建筑设计有限公司设计，由云南官房建筑集团股份有限公司承建，云南青山建设监理咨询有限公司监理。本工程位于官渡区官渡街道办事处季官社区地块，共7幢7层住宅楼。建筑高度为21.6米，根据实际情况，采用7台双笼SSB型升降机。本工程的井字架搭拆严格按《龙门架及井字架物料提升机安全技术规范》JGJ88-92和井字架物料提升机使用说明书进行施工。二、准备工作1、参与安装、拆卸及调试的人员必须熟悉货用施工升降机的性能、结构特点。安装和拆卸过程中必须由专人负责、统一指挥。2、搭设前，对所有搭设材料进行一次全面清点，特别是对一些零星配件，要专人负责清点并复核；发现问题要及时解决；做到搭设材料齐全完备，配套设备合格完好。3、施工升降机具有产品合格证及产品生产许可证并经过鉴定合格。4、提前7天按生产厂家提供的基础图纸制作砼基础。基础安装场地为砼路面，基础承载力应不小于0.08Mpa，厚度为60㎝。基础浇筑C20砼，基础表面应平整，水平偏差不大于8㎜，予埋件保证平面位置、尺寸、标高、深度的误差均要符合要求。5、基础距建筑物尺寸要根据脚手架的宽窄而定，一般情况下升降机的横向中心线应与建筑物平行。基础宜高出地面至少50㎜，以防底架长期浸没在水里。三、主要结构及作用提升机主要由底架、架体、吊笼、天轮架、防护门、避雷针、曳引机、平层卸料门联锁装置、超载限制器等组成。用曳引机传动时，增加配重箱、配重箱导轨。1、底架底架由槽钢用联结角钢和螺栓联结而成，固定在基础上。它将井字架连成一体，是整个提升机的支承基础。2、架体用由角钢制成的标准杆和螺栓拼装而成，架体每个吊笼运行空间内设有4根导轨管，作为吊笼垂直运动时的导向滑道。当架体装到一定高度时，应设附墙装置，附墙装置设在架体的出料侧。曳引机传动时，架体加装配重导轨。3、吊笼由角钢、槽钢拼焊而成，顶部设钢板顶棚。是升降机的主要工作机构，其两侧装有滚轮，可沿架体导轨滚动，起导向作用。笼顶对角钢有两个防坠器，当提升钢丝绳发生意外断裂时，防坠器由于失重即发生动作，将吊笼锁紧在导轨管上，阻止吊笼继续下滑。吊笼的进料门和卸料门均为上下移动的移动门。其中进料门的开、关由吊笼上升和下降时自动联动。吊笼上升时，进料门自动关闭。卸料门开、关由作业人员操作。当卸料门与传动机构联动时，卸料门开启后，卷扬机电源被自动切断，吊笼不能起动。卸料门开启时，设在吊笼底部的四个平层装置自动翻转置于井架横撑杆上，吊笼不能向下运动。这时，即使提升钢丝绳断裂，而防坠装置又失去作用时，平层装置也能支承住吊笼，防止吊笼下坠，保护人员安全。只有当卸料门关闭，平层装置自动复位吊笼才能向下运动。4、天轮架由槽钢及滑轮组成，置于井架顶部。天轮架主要作用是改变提升钢丝绳的受力方向。选用曳引机时天轮架上有四个四槽绳轮代替滑轮。天轮架槽钢也有改变。5、底层防护门由防护门、导管和安装支座等组成，其开启与关闭由吊笼升降自动完成。6、超载限制器装在井架转向滑轮上，当物料重量超过额定重量和松绳时，电源被切断，吊笼不能提升。7、避雷针由角钢和圆钢组焊而成，置于井架顶部对角上，保护升降机免受雷击破坏。引下线可用圆钢，直径≥8㎜，避雷电阻不大于10Ω。8、电缆系统本系统为移动电缆系统，在吊笼卸料门开启时，曳引机断电，防止误操作，电缆系统由固定脚、钢绳轨道和电缆滑轮组成。卸料门与传动机机构联动需配本系统；电动机和电路的绝缘电阻，应大于等于1欧，金属、井架、吊笼的电阻不应大于4欧；限位开关、安全开关的极限开关的接线，应正确无误和牢固。9、上下限位装置上下限位装置由架体上开关安装座和吊笼上的行程开关板组成，安装座固定在架体的合适位置，并可在长槽中左右移动，以调...
