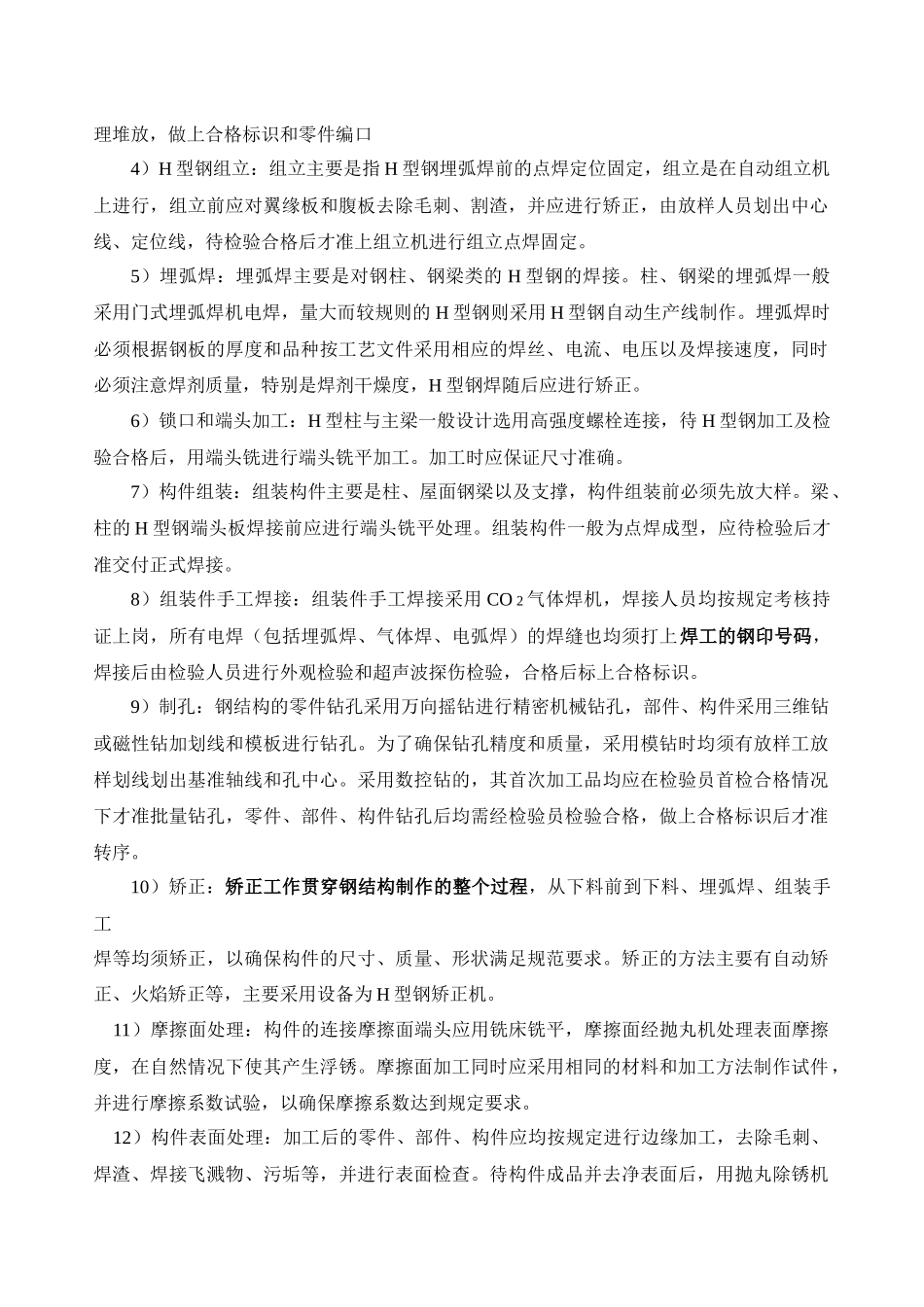

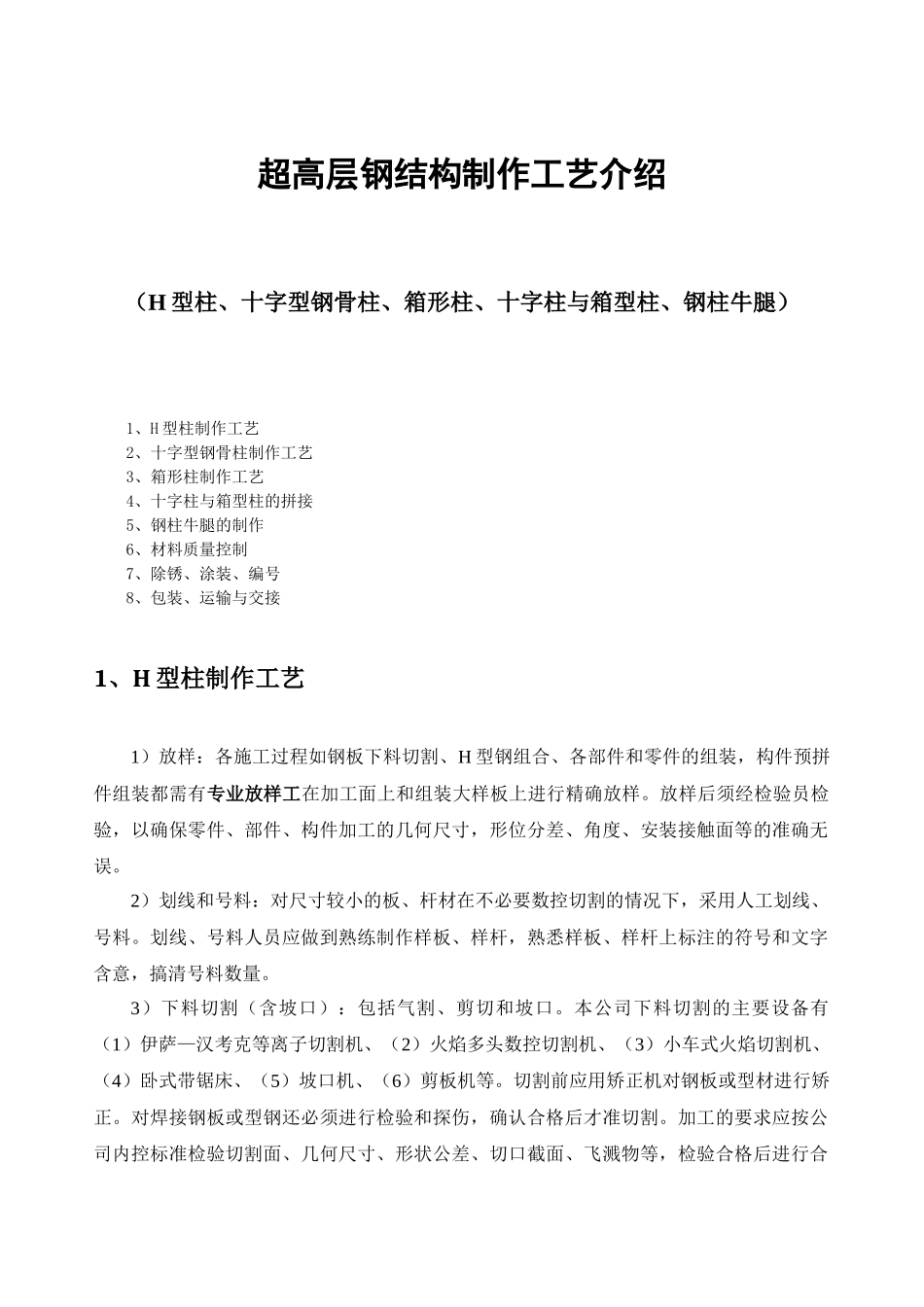

超高层钢结构制作工艺介绍（H型柱、十字型钢骨柱、箱形柱、十字柱与箱型柱、钢柱牛腿）1、H型柱制作工艺2、十字型钢骨柱制作工艺3、箱形柱制作工艺4、十字柱与箱型柱的拼接5、钢柱牛腿的制作6、材料质量控制7、除锈、涂装、编号8、包装、运输与交接1、H型柱制作工艺1）放样：各施工过程如钢板下料切割、H型钢组合、各部件和零件的组装，构件预拼件组装都需有专业放样工在加工面上和组装大样板上进行精确放样。放样后须经检验员检验，以确保零件、部件、构件加工的几何尺寸，形位分差、角度、安装接触面等的准确无误。2）划线和号料：对尺寸较小的板、杆材在不必要数控切割的情况下，采用人工划线、号料。划线、号料人员应做到熟练制作样板、样杆，熟悉样板、样杆上标注的符号和文字含意，搞清号料数量。3）下料切割（含坡口）：包括气割、剪切和坡口。本公司下料切割的主要设备有（1）伊萨—汉考克等离子切割机、（2）火焰多头数控切割机、（3）小车式火焰切割机、（4）卧式带锯床、（5）坡口机、（6）剪板机等。切割前应用矫正机对钢板或型材进行矫正。对焊接钢板或型钢还必须进行检验和探伤，确认合格后才准切割。加工的要求应按公司内控标准检验切割面、几何尺寸、形状公差、切口截面、飞溅物等，检验合格后进行合理堆放，做上合格标识和零件编口4）H型钢组立：组立主要是指H型钢埋弧焊前的点焊定位固定，组立是在自动组立机上进行，组立前应对翼缘板和腹板去除毛刺、割渣，并应进行矫正，由放样人员划出中心线、定位线，待检验合格后才准上组立机进行组立点焊固定。5）埋弧焊：埋弧焊主要是对钢柱、钢梁类的H型钢的焊接。柱、钢梁的埋弧焊一般采用门式埋弧焊机电焊，量大而较规则的H型钢则采用H型钢自动生产线制作。埋弧焊时必须根据钢板的厚度和品种按工艺文件采用相应的焊丝、电流、电压以及焊接速度，同时必须注意焊剂质量，特别是焊剂干燥度，H型钢焊随后应进行矫正。6）锁口和端头加工：H型柱与主梁一般设计选用高强度螺栓连接，待H型钢加工及检验合格后，用端头铣进行端头铣平加工。加工时应保证尺寸准确。7）构件组装：组装构件主要是柱、屋面钢梁以及支撑，构件组装前必须先放大样。梁、柱的H型钢端头板焊接前应进行端头铣平处理。组装构件一般为点焊成型，应待检验后才准交付正式焊接。8）组装件手工焊接：组装件手工焊接采用CO2气体焊机，焊接人员均按规定考核持证上岗，所有电焊（包括埋弧焊、气体焊、电弧焊）的焊缝也均须打上焊工的钢印号码，焊接后由检验人员进行外观检验和超声波探伤检验，合格后标上合格标识。9）制孔：钢结构的零件钻孔采用万向摇钻进行精密机械钻孔，部件、构件采用三维钻或磁性钻加划线和模板进行钻孔。为了确保钻孔精度和质量，采用模钻时均须有放样工放样划线划出基准轴线和孔中心。采用数控钻的，其首次加工品均应在检验员首检合格情况下才准批量钻孔，零件、部件、构件钻孔后均需经检验员检验合格，做上合格标识后才准转序。10）矫正：矫正工作贯穿钢结构制作的整个过程，从下料前到下料、埋弧焊、组装手工焊等均须矫正，以确保构件的尺寸、质量、形状满足规范要求。矫正的方法主要有自动矫正、火焰矫正等，主要采用设备为H型钢矫正机。11）摩擦面处理：构件的连接摩擦面端头应用铣床铣平，摩擦面经抛丸机处理表面摩擦度，在自然情况下使其产生浮锈。摩擦面加工同时应采用相同的材料和加工方法制作试件，并进行摩擦系数试验，以确保摩擦系数达到规定要求。12）构件表面处理：加工后的零件、部件、构件应均按规定进行边缘加工，去除毛刺、焊渣、焊接飞溅物、污垢等，并进行表面检查。待构件成品并去净表面后，用抛丸除锈机进行表面除锈处理。除锈等级应在Sa2.5级以上。13）油漆：除锈后的构件应立即进行表面清理，并喷涂防锈底漆，油漆的要求应按设计规定，油漆的工艺应按作业指导书和相应品种的油漆和使用说明书进行作业，油漆时的环境温度和湿度由温湿度计控制以确保符合相应品种油漆工艺的要求，喷涂的厚度由测厚仪检验控制，每道油漆的厚度应按使用说明书控制。油漆后，应由专人按图纸要求做上标识，构件的主要标识有拼装号码，高度...
