高焊工艺第二章异种金属的焊接VIP免费

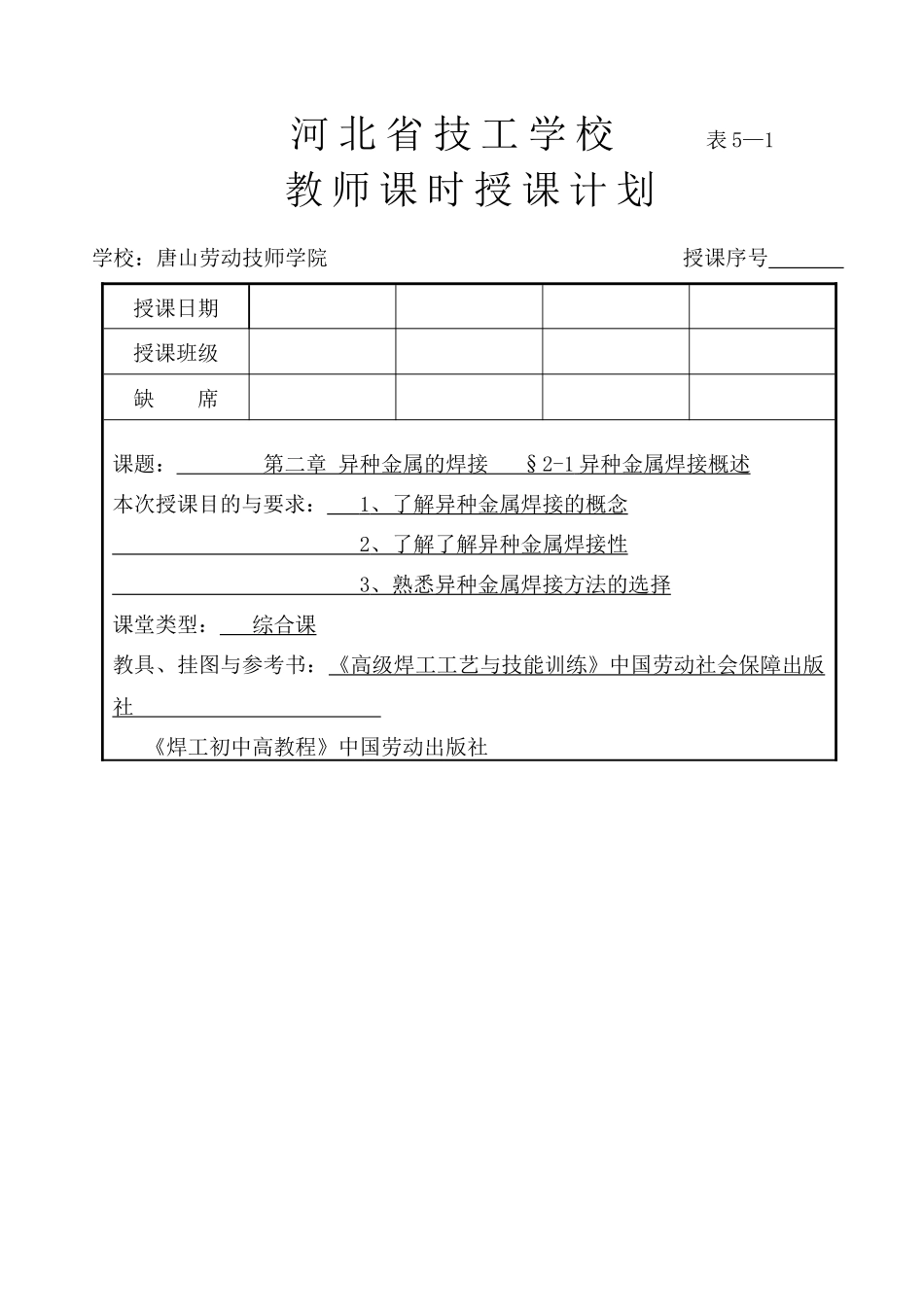

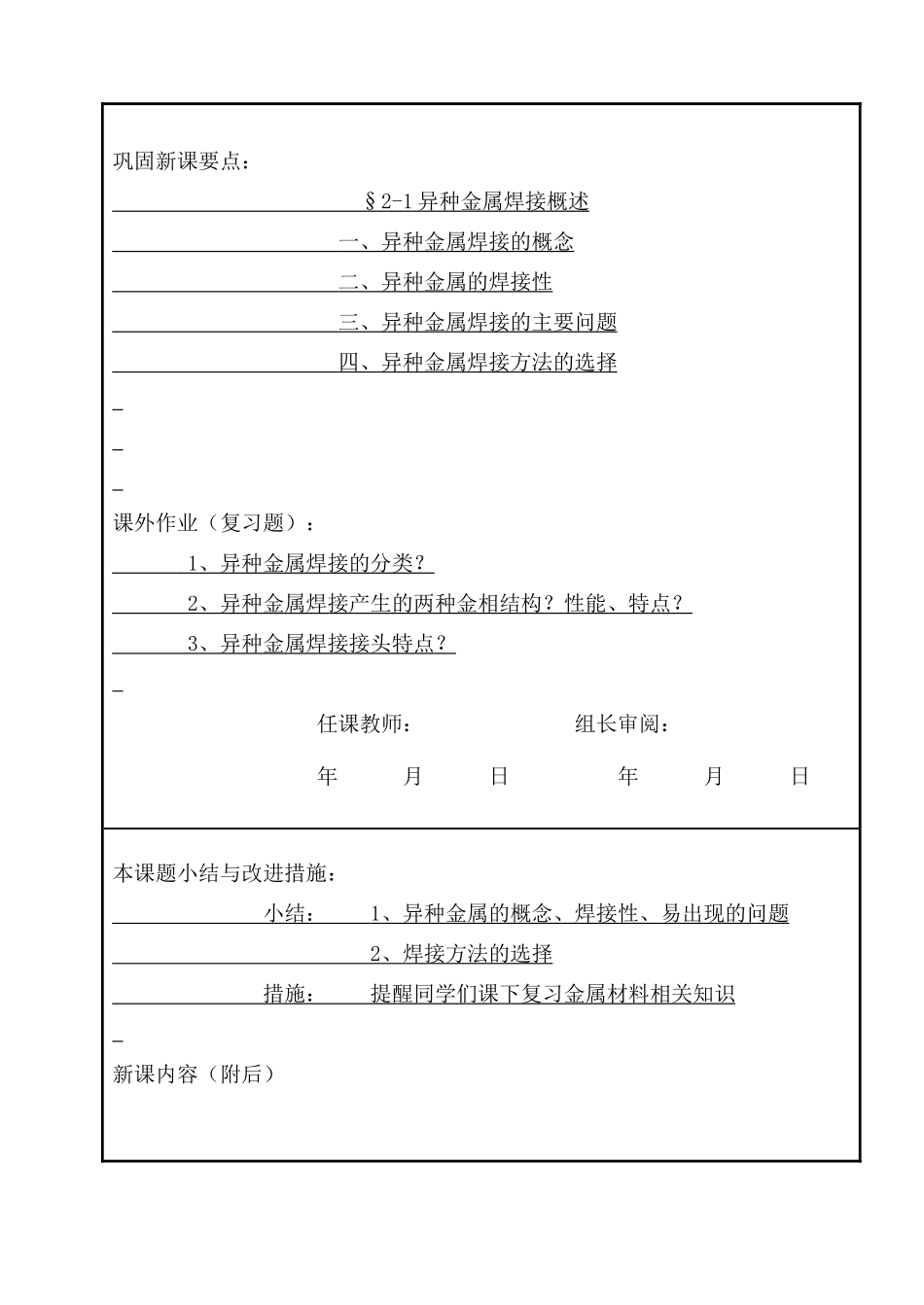

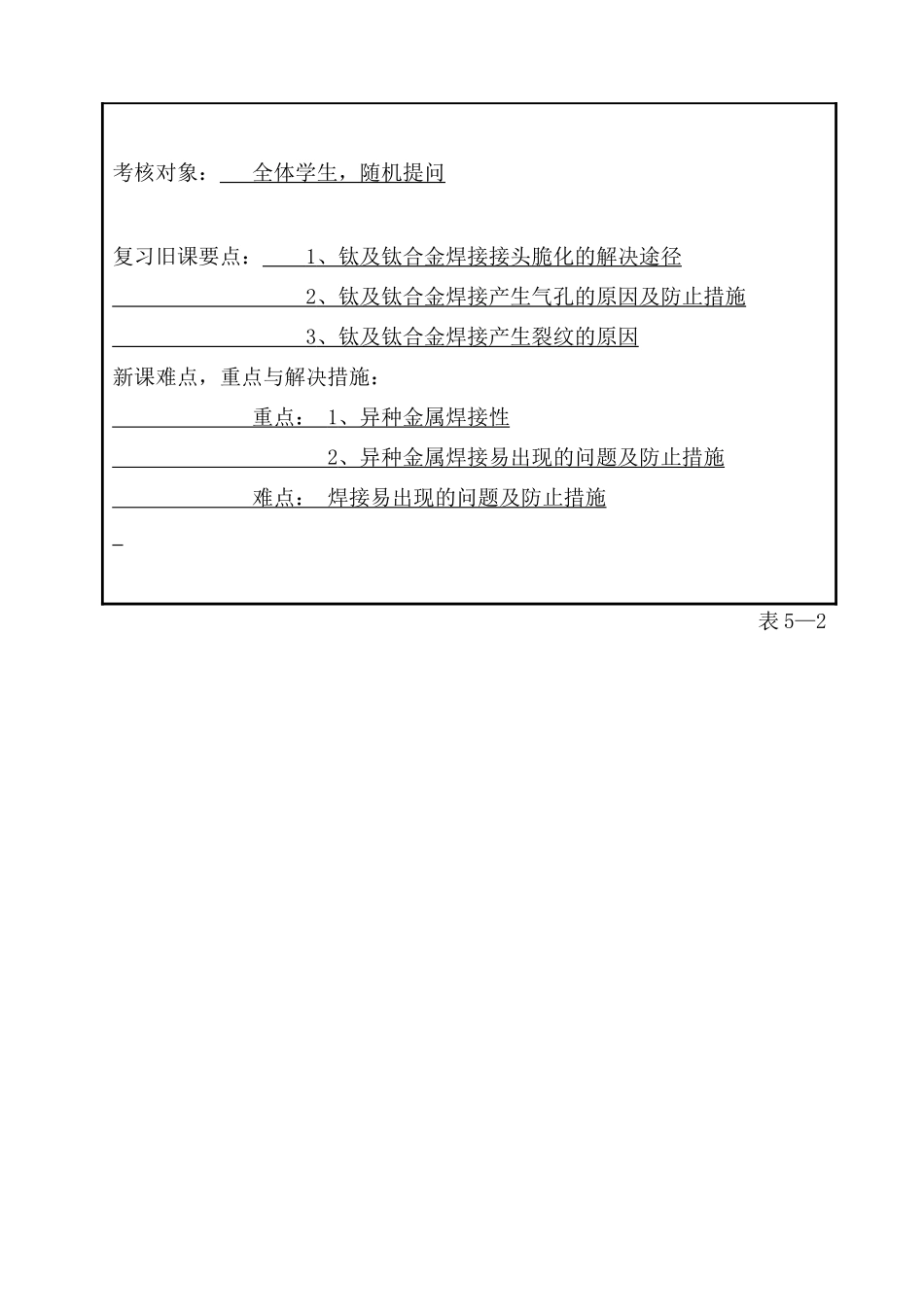

河北省技工学校表5—1教师课时授课计划学校：唐山劳动技师学院授课序号授课日期授课班级缺席课题：第二章异种金属的焊接§2-1异种金属焊接概述本次授课目的与要求：1、了解异种金属焊接的概念2、了解了解异种金属焊接性3、熟悉异种金属焊接方法的选择课堂类型：综合课教具、挂图与参考书：《高级焊工工艺与技能训练》中国劳动社会保障出版社《焊工初中高教程》中国劳动出版社考核对象：全体学生，随机提问复习旧课要点：1、钛及钛合金焊接接头脆化的解决途径2、钛及钛合金焊接产生气孔的原因及防止措施3、钛及钛合金焊接产生裂纹的原因新课难点，重点与解决措施：重点：1、异种金属焊接性2、异种金属焊接易出现的问题及防止措施难点：焊接易出现的问题及防止措施表5—2巩固新课要点：§2-1异种金属焊接概述一、异种金属焊接的概念二、异种金属的焊接性三、异种金属焊接的主要问题四、异种金属焊接方法的选择课外作业（复习题）：1、异种金属焊接的分类？2、异种金属焊接产生的两种金相结构？性能、特点？3、异种金属焊接接头特点？任课教师：组长审阅：年月日年月日本课题小结与改进措施：小结：1、异种金属的概念、焊接性、易出现的问题2、焊接方法的选择措施：提醒同学们课下复习金属材料相关知识新课内容（附后）课时安排：2课时（90分钟）教学方法：讲授、举例、探究、提问旧课复习：（3分钟）1、钛及钛合金焊接接头脆化的解决途径。2、提问：①钛及钛合金焊接产生气孔的原因及措施？②钛及钛合金焊接产生裂纹的原因？引入新课：（2分钟）随着科学技术发展，异种金属焊接越来越广泛。许多情况要求构件，不同的部位承受不同的工作条件，如载荷、温度或介质。通常几种不同金属焊接起来，又能满足要求，又能发挥各种技术的作用，有经济效益。新课内容：§2-1异种金属焊接概述一、异种金属焊接的概念（5分钟）异种金属焊接：各种物理常数和金属组织等性质各不形同的母材金属之间的焊接。从材料角度分类：异种钢焊接三类异种有色金属焊接钢与有色金属焊接从接头形式分类：两种不同金属母材的接头三种被焊母材金属相同采用不同焊缝金属的接头复合金属板的接头二、异种金属的焊接性（25分钟）金属焊接性：金属是否适应焊接加工而形成完整的、具备一定使用性能的焊接接头的特性。检查上次课知识点的掌握情况通过举例讲解异种金属的应用及焊接的意义讲授异种金属的概念及分类焊接过程接头是否容易形成缺陷（结合性能）两方面焊后满足使用条件的能力（使用性能）两种金属能够熔合或通过中间过渡层的填充材料熔合，都认为具有焊接性。差别在于焊接工艺的简单、复杂程度；焊后接头的性能好坏。1、异种金属组合的金相结构固溶体合金结构化合物1）固溶体：是指二组元在液态相互溶解，结晶以一组元为基体保持原有晶格类型，另一组元是原子分布在基体组元晶格里，形成一致的固体合金。特点：组织均匀，力学性能（主要塑性、韧性）好，理想的焊缝组织。无限固溶体如：铜-镍铁-镍分类有限固溶体析出另一固溶体（两相）铁-铜析出化合物铁-铝铝-铜2）化合物：是指合金组元按一定的原子数量比，化合成一种完全不同于原来组元晶格的新相，且具有金属特性的固体合金。特点：硬而脆，不能用于连接金属。焊缝出现塑性、韧性下降。2、异种金属间的热物理性能差异影响焊接性因素：化学性能、力学性能，主要热物理性能。1）熔化温度（熔点）讲授焊接性的概念提问金属材料有关金相结构的知识借助板图讲解熔点相近：常用焊接技术和工艺熔点相差100℃以上：很难采用常用焊接技术和工艺铁：1535℃铜：1083℃镍：1453℃铝：660℃镁：648.8℃2）热膨胀系数焊缝及母材冷却收缩不一致，冷却产生较大焊接应力，焊接接头过早损坏。3）热导率和比热容影响焊接热循环和结晶过程，对导热好的金属预热，焊接电弧偏向导热好的一侧。三、异种金属焊接的主要问题（25分钟）合金成分、冶金、物理、化学性能有差别，比焊同种金属困难。接头特点：1、化学成分的不均匀性两种金属合金成分有明显差异，熔化区的化学成分相互稀释。取决：母材、填充材料原始成分，焊接工艺。电流↓熔深↓稀释↓不均匀性↓2、组织的不均匀...
