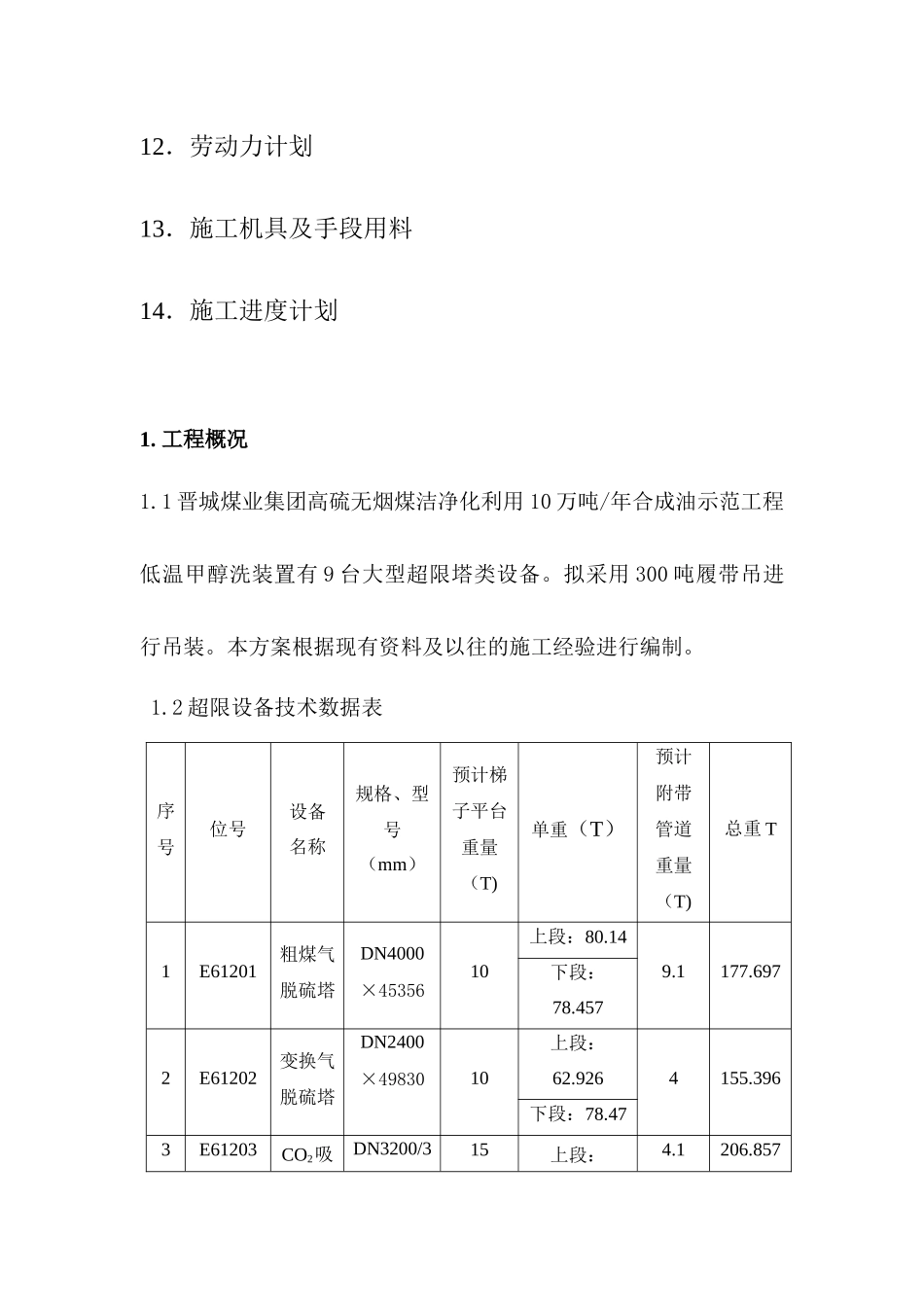

低温甲醇洗超限设备组对吊装施工方案编制：张国涛审核：朱文俊批准：荣晓东中化二建晋煤工程项目部2008年2月17日目录1.工程概况2.编制依据3.施工准备4.地脚螺栓及垫铁5.设备到货原则及对场地的要求6.塔类设备的组对焊接7.设备吊装8.塔类设备安装技术要求9.质量保证措施10.安全技术措施11.环境保护措施12．劳动力计划13．施工机具及手段用料14．施工进度计划1.工程概况1.1晋城煤业集团高硫无烟煤洁净化利用10万吨/年合成油示范工程低温甲醇洗装置有9台大型超限塔类设备。拟采用300吨履带吊进行吊装。本方案根据现有资料及以往的施工经验进行编制。1.2超限设备技术数据表序号位号设备名称规格、型号（mm）预计梯子平台重量（T)单重（T）预计附带管道重量（T)总重T1E61201粗煤气脱硫塔DN4000×4535610上段：80.149.1177.697下段：78.4572E61202变换气脱硫塔DN2400×4983010上段：62.9264155.396下段：78.473E61203CO2吸DN3200/315上段：4.1206.857收塔000×5052079.064下段：108.6934E61204CO2闪蒸塔DN3600×388308上段：64.01.5139.5下段：66.05E61205H2S闪蒸塔DN2600×321507上段：23.53.460.9下段：27.06E61206二次吸收塔DN2800×5430015上段：24.9955.8124.915下段：79.127E61207热再生塔DN3800×4506010上段：43.84.1117.56下段：59.668E61208甲醇水塔DN1200×280406整体到货1.720.039E61209尾气吸收塔DN3600×164004整体到货3.834.22低温甲醇洗塔设备设计要求序号设备位号名称壁厚mm水压试验要求Mpa气密试验要求Mpa主体材料无损检测热处理要求备注1E61201粗煤气脱硫塔160.69（立试）1.1（卧试）0.5509MnNiDRRT-II（100%）MT-I（坡口、内外表面）整体消除应力热处理分段到货立式组焊2E61202变换气脱硫塔344.5（立试）4.97（卧试）3.609MnNiDRRT-II（100%）MT-I（坡口、内外表面）整体消除应力热处理分段到货立式组焊3E61203CO2吸收塔454.5（立试）5.0（卧试）3.609MnNiDRRT-II（100%）MT-I（坡口、内外表面）炉内整体焊后热处理分段到货立式组焊4E61204CO2闪蒸塔16/220.25~1.63（立试）0.32~1.75（卧试）0.2~1.309MnNiDRRT-II（100%）MT-I（坡口、内外表面）整体热处理分段到货立式组焊5E61205H2S闪蒸塔16/140.25~1.63（立试）0.32~1.75（卧试）0.2~1.309MnNiDRRT-II（100%）MT-I（坡口、内外表面）参见厂家作业指导分段到货立式组焊6E61206二次吸收塔140.25（立试）0.75（卧试）0.209MnNiDRRT-II（100%）MT-I（坡口、内外表整体热处理分段到货立式组焊面）7E61207热再生塔160.38~0.63（立试）0.42~0.47（卧试）0.320R（正火）20RT-III（20%）MT-I（角焊缝外表）参见厂家作业指导分段到货立式组焊8E61208甲醇水塔120.39（立试）0.64（卧试）0.320R（热轧）20RT-III（20%）无整体到货9E61209尾气洗涤塔10+30.125（立试）0.26~1.2（卧试）无20R09Cr18Ni9RT-III（20%）PT-I（角焊缝）无整体到货2.编制依据2.1晋城煤业集团高硫无烟煤洁净化利用10万吨/年合成油示范工程低温甲醇洗塔类设备装配图2.2《化工塔类设备施工及验收规范》HGJ211-852.3《钢制塔类容器》JB/T4710-20052.4《钢制压力容器》GB150-19982.5《钢制压力容器焊接规程》JB/T4709-20022.6《塔器设计技术规定》HG20652-20022.7大型设备吊装手册及相关起重机吊装性能表。2.8履带吊性能参数表2.9总包提供招标文件中的设备一览表及设备的到货状态3.施工准备3.1技术准备3.1.1施工前设备图纸、设备平面布置图、管口方位图等技术文件已齐全，并经图纸会审。3.1.2施工方案已批准，对作业组已进行技术交底和必要的技术培训。3.2基础验收及处理3.2.1设备基础已经施工完毕，具备安装条件，并办理了中间交接。3.2.2基础验收的基本要求如下：3.2.2.1基础施工单位应提交测量记录及设备基础有关施工技术文件，基础应明显地画出标高基准线、纵横轴线，相应的建构筑物上还应标有坐标轴线。设计要求做沉降观测的设备基础，应做出沉降观测水准点。3.2.2.2基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷。3.2.2.3基础砼强度应达到设计要求，周围土方应回填、夯实、整平。3.2.2.4设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应...
