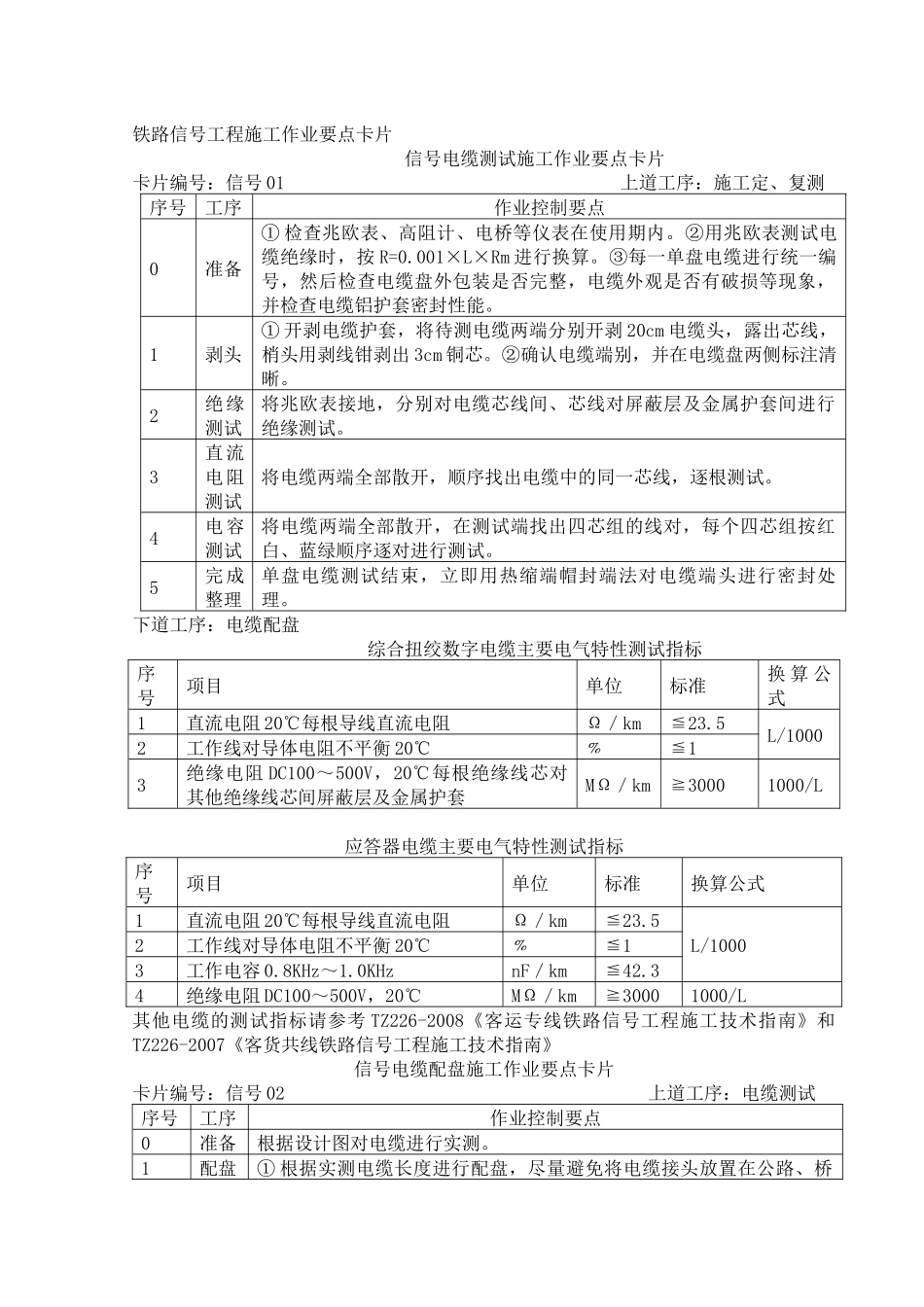

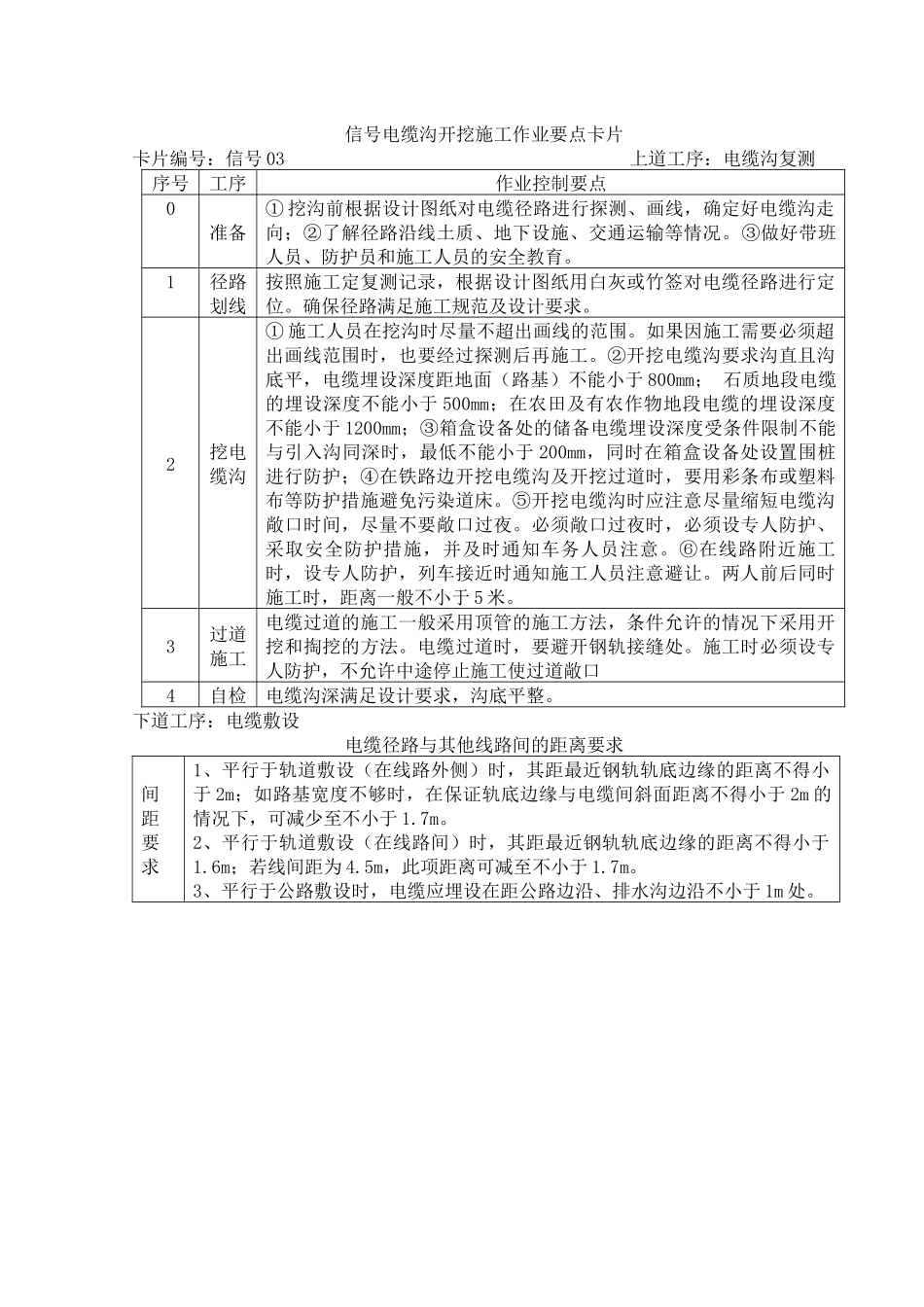

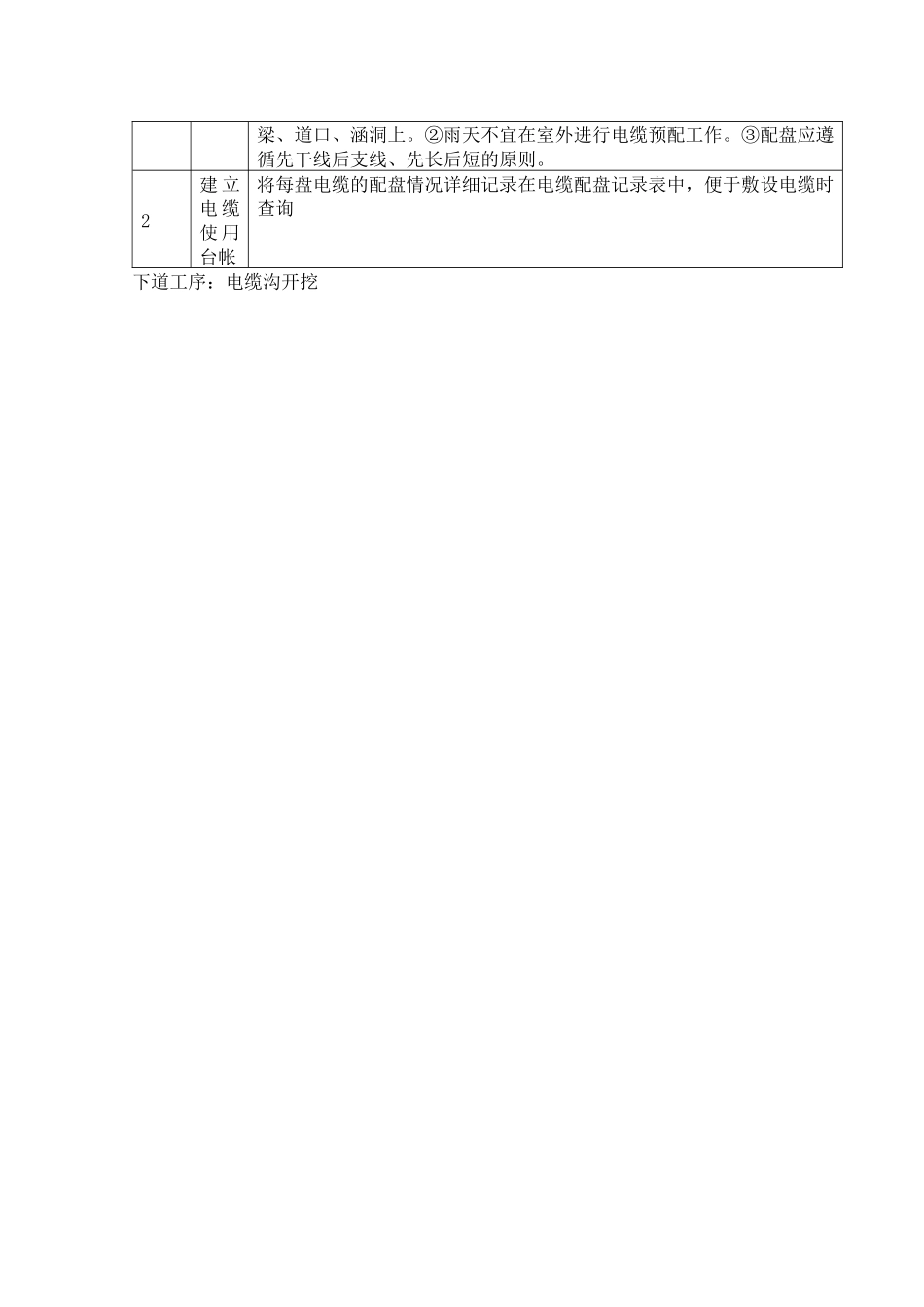

铁路信号工程施工作业要点卡片信号电缆测试施工作业要点卡片卡片编号：信号01上道工序：施工定、复测序号工序作业控制要点0准备①检查兆欧表、高阻计、电桥等仪表在使用期内。②用兆欧表测试电缆绝缘时，按R=0.001×L×Rm进行换算。③每一单盘电缆进行统一编号，然后检查电缆盘外包装是否完整，电缆外观是否有破损等现象，并检查电缆铝护套密封性能。1剥头①开剥电缆护套，将待测电缆两端分别开剥20cm电缆头，露出芯线，梢头用剥线钳剥出3cm铜芯。②确认电缆端别，并在电缆盘两侧标注清晰。2绝缘测试将兆欧表接地，分别对电缆芯线间、芯线对屏蔽层及金属护套间进行绝缘测试。3直流电阻测试将电缆两端全部散开，顺序找出电缆中的同一芯线，逐根测试。4电容测试将电缆两端全部散开，在测试端找出四芯组的线对，每个四芯组按红白、蓝绿顺序逐对进行测试。5完成整理单盘电缆测试结束，立即用热缩端帽封端法对电缆端头进行密封处理。下道工序：电缆配盘综合扭绞数字电缆主要电气特性测试指标序号项目单位标准换算公式1直流电阻20℃每根导线直流电阻Ω／km≦23.5L/10002工作线对导体电阻不平衡20℃﹪≦13绝缘电阻DC100～500V，20℃每根绝缘线芯对其他绝缘线芯间屏蔽层及金属护套MΩ／km≧30001000/L应答器电缆主要电气特性测试指标序号项目单位标准换算公式1直流电阻20℃每根导线直流电阻Ω／km≦23.5L/10002工作线对导体电阻不平衡20℃﹪≦13工作电容0.8KHz～1.0KHznF／km≦42.34绝缘电阻DC100～500V，20℃MΩ／km≧30001000/L其他电缆的测试指标请参考TZ226-2008《客运专线铁路信号工程施工技术指南》和TZ226-2007《客货共线铁路信号工程施工技术指南》信号电缆配盘施工作业要点卡片卡片编号：信号02上道工序：电缆测试序号工序作业控制要点0准备根据设计图对电缆进行实测。1配盘①根据实测电缆长度进行配盘，尽量避免将电缆接头放置在公路、桥梁、道口、涵洞上。②雨天不宜在室外进行电缆预配工作。③配盘应遵循先干线后支线、先长后短的原则。2建立电缆使用台帐将每盘电缆的配盘情况详细记录在电缆配盘记录表中，便于敷设电缆时查询下道工序：电缆沟开挖信号电缆沟开挖施工作业要点卡片卡片编号：信号03上道工序：电缆沟复测序号工序作业控制要点0准备①挖沟前根据设计图纸对电缆径路进行探测、画线，确定好电缆沟走向；②了解径路沿线土质、地下设施、交通运输等情况。③做好带班人员、防护员和施工人员的安全教育。1径路划线按照施工定复测记录，根据设计图纸用白灰或竹签对电缆径路进行定位。确保径路满足施工规范及设计要求。2挖电缆沟①施工人员在挖沟时尽量不超出画线的范围。如果因施工需要必须超出画线范围时，也要经过探测后再施工。②开挖电缆沟要求沟直且沟底平，电缆埋设深度距地面（路基）不能小于800mm；石质地段电缆的埋设深度不能小于500mm；在农田及有农作物地段电缆的埋设深度不能小于1200mm；③箱盒设备处的储备电缆埋设深度受条件限制不能与引入沟同深时，最低不能小于200mm，同时在箱盒设备处设置围桩进行防护；④在铁路边开挖电缆沟及开挖过道时，要用彩条布或塑料布等防护措施避免污染道床。⑤开挖电缆沟时应注意尽量缩短电缆沟敞口时间，尽量不要敞口过夜。必须敞口过夜时，必须设专人防护、采取安全防护措施，并及时通知车务人员注意。⑥在线路附近施工时，设专人防护，列车接近时通知施工人员注意避让。两人前后同时施工时，距离一般不小于5米。3过道施工电缆过道的施工一般采用顶管的施工方法，条件允许的情况下采用开挖和掏挖的方法。电缆过道时，要避开钢轨接缝处。施工时必须设专人防护，不允许中途停止施工使过道敞口4自检电缆沟深满足设计要求，沟底平整。下道工序：电缆敷设电缆径路与其他线路间的距离要求间距要求1、平行于轨道敷设（在线路外侧）时，其距最近钢轨轨底边缘的距离不得小于2m；如路基宽度不够时，在保证轨底边缘与电缆间斜面距离不得小于2m的情况下，可减少至不小于1.7m。2、平行于轨道敷设（在线路间）时，其距最近钢轨轨底边缘的距离不得小于1.6m；若线间距为4.5m，此项距离可减至不小于1.7m。3、平行于公路敷设时，电缆应埋设在...
