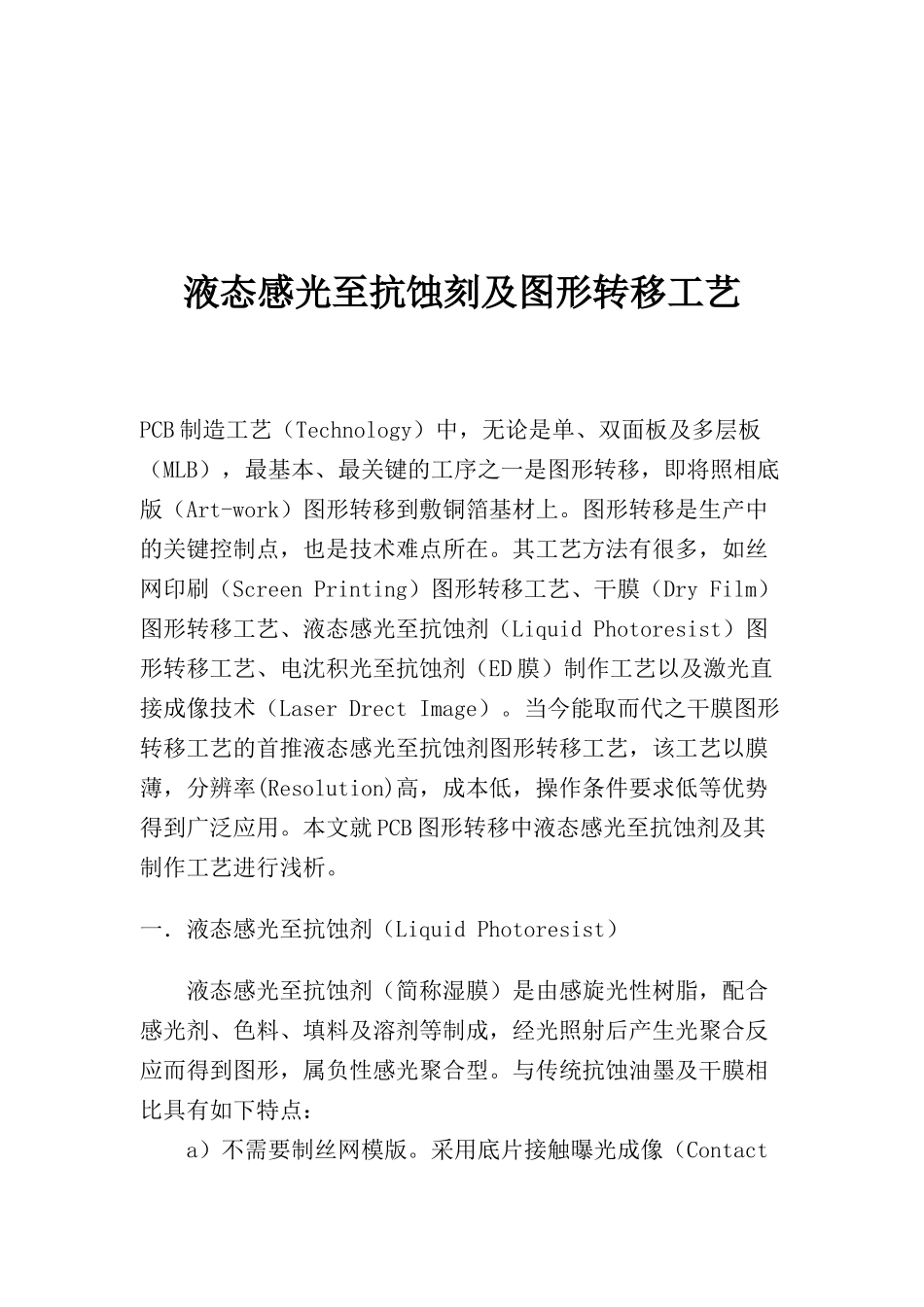

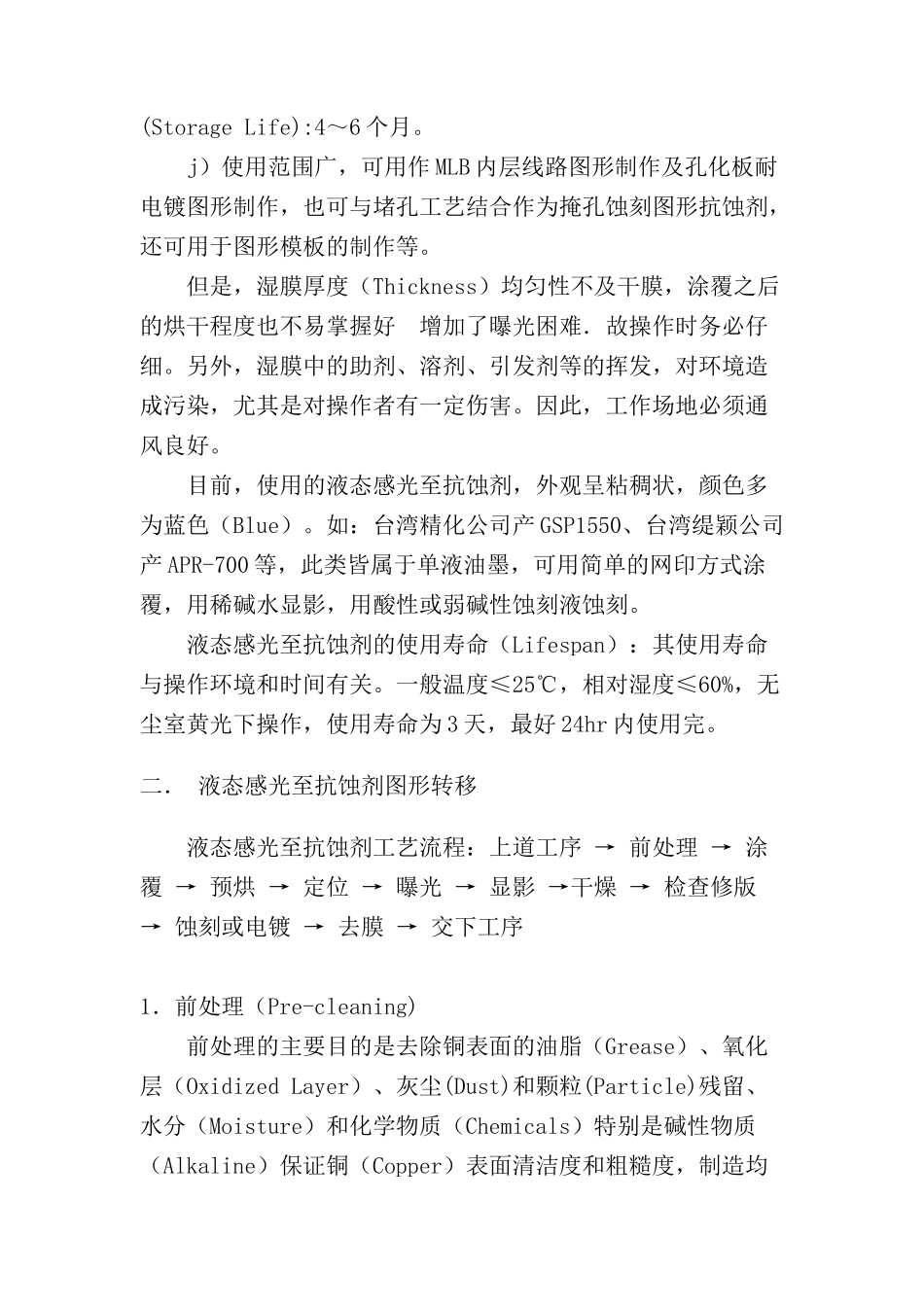

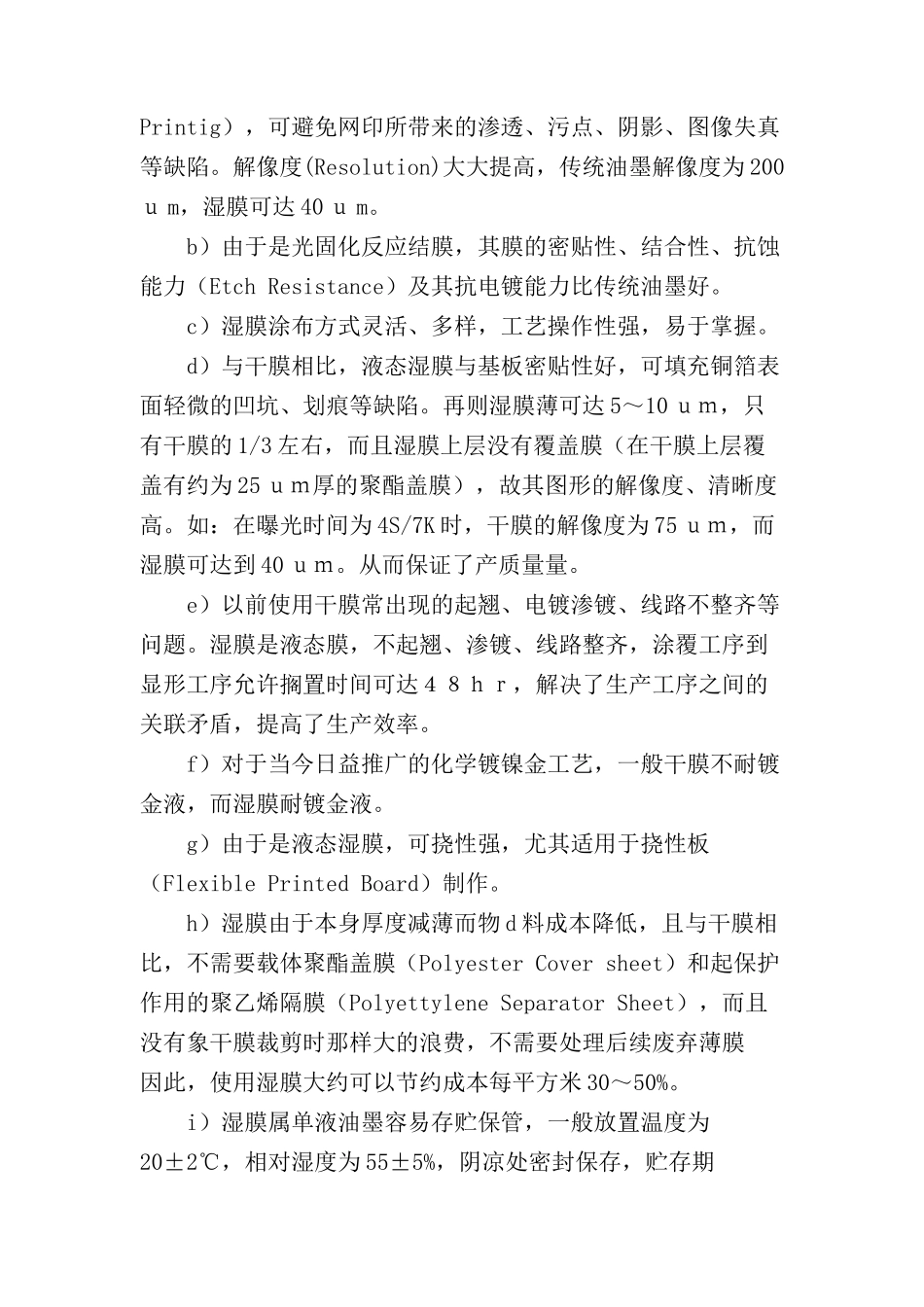

液态感光至抗蚀刻及图形转移工艺PCB制造工艺（Technology）中，无论是单、双面板及多层板（MLB），最基本、最关键的工序之一是图形转移，即将照相底版（Art-work）图形转移到敷铜箔基材上。图形转移是生产中的关键控制点，也是技术难点所在。其工艺方法有很多，如丝网印刷（ScreenPrinting）图形转移工艺、干膜（DryFilm）图形转移工艺、液态感光至抗蚀剂（LiquidPhotoresist）图形转移工艺、电沈积光至抗蚀剂（ED膜）制作工艺以及激光直接成像技术（LaserDrectImage）。当今能取而代之干膜图形转移工艺的首推液态感光至抗蚀剂图形转移工艺，该工艺以膜薄，分辨率(Resolution)高，成本低，操作条件要求低等优势得到广泛应用。本文就PCB图形转移中液态感光至抗蚀剂及其制作工艺进行浅析。一．液态感光至抗蚀剂（LiquidPhotoresist）液态感光至抗蚀剂（简称湿膜）是由感旋光性树脂，配合感光剂、色料、填料及溶剂等制成，经光照射后产生光聚合反应而得到图形，属负性感光聚合型。与传统抗蚀油墨及干膜相比具有如下特点：a）不需要制丝网模版。采用底片接触曝光成像（ContactPrintig），可避免网印所带来的渗透、污点、阴影、图像失真等缺陷。解像度(Resolution)大大提高，传统油墨解像度为200ｕm，湿膜可达40ｕm。b）由于是光固化反应结膜，其膜的密贴性、结合性、抗蚀能力（EtchResistance）及其抗电镀能力比传统油墨好。c）湿膜涂布方式灵活、多样，工艺操作性强，易于掌握。d）与干膜相比，液态湿膜与基板密贴性好，可填充铜箔表面轻微的凹坑、划痕等缺陷。再则湿膜薄可达5～10ｕｍ，只有干膜的1/3左右，而且湿膜上层没有覆盖膜（在干膜上层覆盖有约为25ｕｍ厚的聚酯盖膜），故其图形的解像度、清晰度高。如：在曝光时间为4S/7K时，干膜的解像度为75ｕｍ，而湿膜可达到40ｕｍ。从而保证了产质量量。e）以前使用干膜常出现的起翘、电镀渗镀、线路不整齐等问题。湿膜是液态膜，不起翘、渗镀、线路整齐，涂覆工序到显形工序允许搁置时间可达４８ｈｒ，解决了生产工序之间的关联矛盾，提高了生产效率。f）对于当今日益推广的化学镀镍金工艺，一般干膜不耐镀金液，而湿膜耐镀金液。g）由于是液态湿膜，可挠性强，尤其适用于挠性板（FlexiblePrintedBoard）制作。h）湿膜由于本身厚度减薄而物d料成本降低，且与干膜相比，不需要载体聚酯盖膜（PolyesterCoversheet）和起保护作用的聚乙烯隔膜（PolyettyleneSeparatorSheet），而且没有象干膜裁剪时那样大的浪费，不需要处理后续废弃薄膜因此，使用湿膜大约可以节约成本每平方米30～50%。i）湿膜属单液油墨容易存贮保管，一般放置温度为20±2℃，相对湿度为55±5%，阴凉处密封保存，贮存期(StorageLife):4～6个月。j）使用范围广，可用作MLB内层线路图形制作及孔化板耐电镀图形制作，也可与堵孔工艺结合作为掩孔蚀刻图形抗蚀剂，还可用于图形模板的制作等。但是，湿膜厚度（Thickness）均匀性不及干膜，涂覆之后的烘干程度也不易掌握好增加了曝光困难．故操作时务必仔细。另外，湿膜中的助剂、溶剂、引发剂等的挥发，对环境造成污染，尤其是对操作者有一定伤害。因此，工作场地必须通风良好。目前，使用的液态感光至抗蚀剂，外观呈粘稠状，颜色多为蓝色（Blue）。如：台湾精化公司产GSP1550、台湾缇颖公司产APR-700等，此类皆属于单液油墨，可用简单的网印方式涂覆，用稀碱水显影，用酸性或弱碱性蚀刻液蚀刻。液态感光至抗蚀剂的使用寿命（Lifespan）：其使用寿命与操作环境和时间有关。一般温度≤25℃，相对湿度≤60%，无尘室黄光下操作，使用寿命为3天，最好24hr内使用完。二．液态感光至抗蚀剂图形转移液态感光至抗蚀剂工艺流程：上道工序→前处理→涂覆→预烘→定位→曝光→显影→干燥→检查修版→蚀刻或电镀→去膜→交下工序1．前处理（Pre-cleaning)前处理的主要目的是去除铜表面的油脂（Grease）、氧化层（OxidizedLayer）、灰尘(Dust)和颗粒(Particle)残留、水分（Moisture）和化学物质（Chemicals）特别是碱性物质（Alkaline）保证铜（Copper）表面清洁度和粗糙度，制造均匀合适的铜表面，提高感光胶与铜箔的结合力，湿膜...
