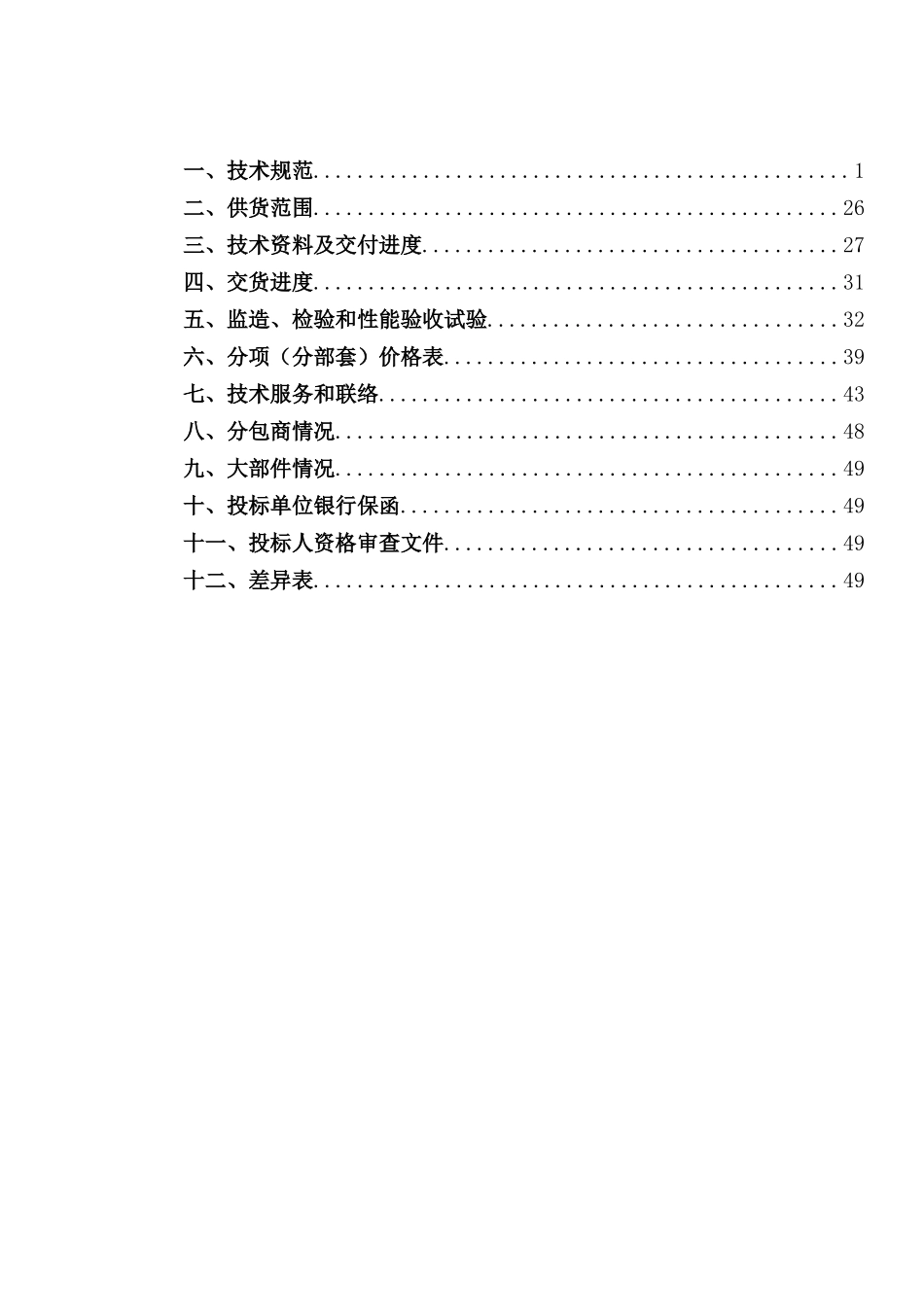

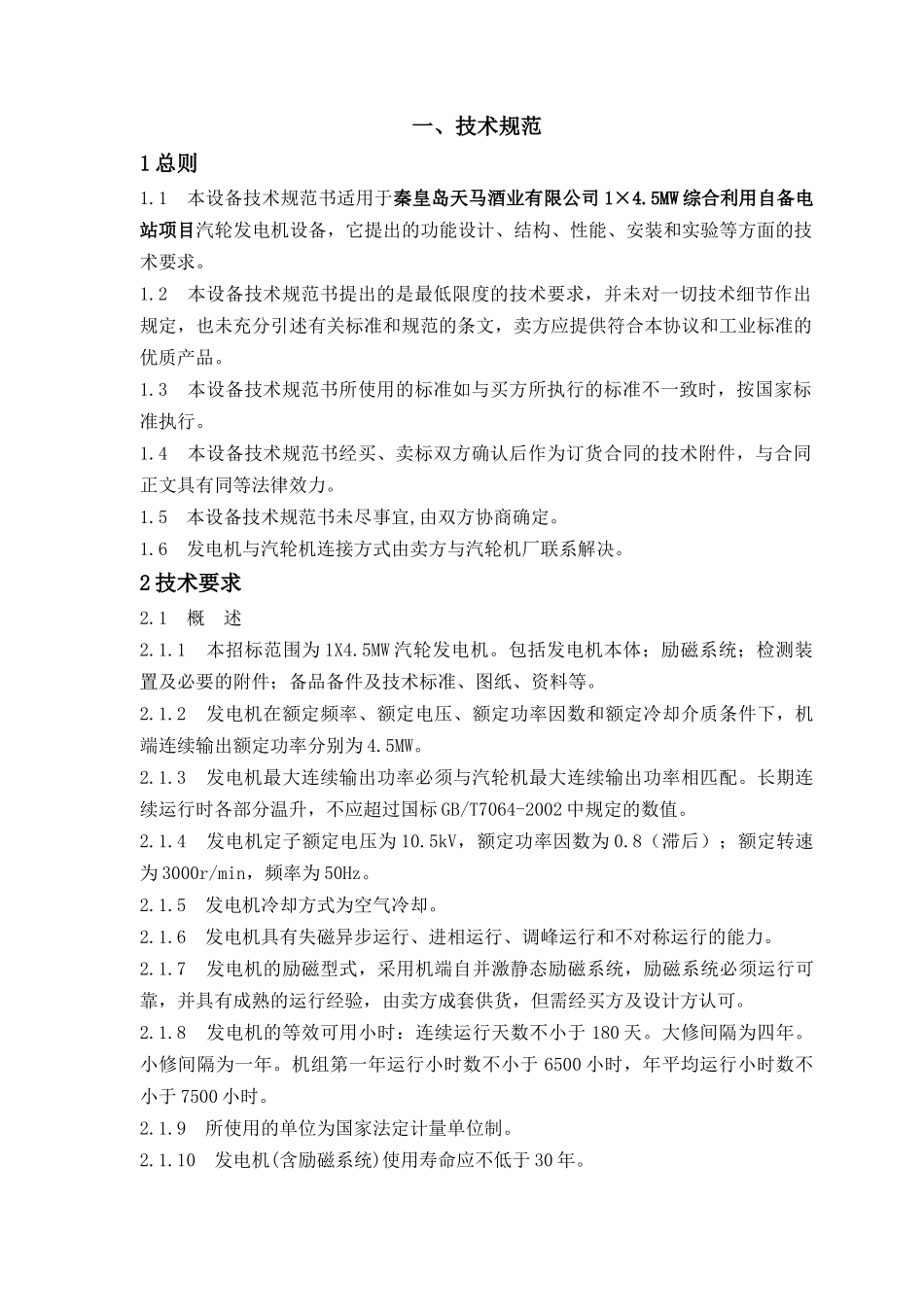

秦皇岛天马酒业有限公司1x4.5MW综合利用自备电站项目发电机招标文件技术规范书河北能源工程设计有限公司二零一一年九月目录一、技术规范.................................................1二、供货范围................................................26三、技术资料及交付进度......................................27四、交货进度................................................31五、监造、检验和性能验收试验................................32六、分项（分部套）价格表....................................39七、技术服务和联络..........................................43八、分包商情况..............................................48九、大部件情况..............................................49十、投标单位银行保函........................................49十一、投标人资格审查文件....................................49十二、差异表................................................49一、技术规范1总则1.1本设备技术规范书适用于秦皇岛天马酒业有限公司1×4.5MW综合利用自备电站项目汽轮发电机设备，它提出的功能设计、结构、性能、安装和实验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本协议和工业标准的优质产品。1.3本设备技术规范书所使用的标准如与买方所执行的标准不一致时，按国家标准执行。1.4本设备技术规范书经买、卖标双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。1.5本设备技术规范书未尽事宜,由双方协商确定。1.6发电机与汽轮机连接方式由卖方与汽轮机厂联系解决。2技术要求2.1概述2.1.1本招标范围为1X4.5MW汽轮发电机。包括发电机本体；励磁系统；检测装置及必要的附件；备品备件及技术标准、图纸、资料等。2.1.2发电机在额定频率、额定电压、额定功率因数和额定冷却介质条件下，机端连续输出额定功率分别为4.5MW。2.1.3发电机最大连续输出功率必须与汽轮机最大连续输出功率相匹配。长期连续运行时各部分温升，不应超过国标GB/T7064-2002中规定的数值。2.1.4发电机定子额定电压为10.5kV，额定功率因数为0.8（滞后）；额定转速为3000r/min，频率为50Hz。2.1.5发电机冷却方式为空气冷却。2.1.6发电机具有失磁异步运行、进相运行、调峰运行和不对称运行的能力。2.1.7发电机的励磁型式，采用机端自并激静态励磁系统，励磁系统必须运行可靠，并具有成熟的运行经验，由卖方成套供货，但需经买方及设计方认可。2.1.8发电机的等效可用小时：连续运行天数不小于180天。大修间隔为四年。小修间隔为一年。机组第一年运行小时数不小于6500小时，年平均运行小时数不小于7500小时。2.1.9所使用的单位为国家法定计量单位制。2.1.10发电机(含励磁系统)使用寿命应不低于30年。2.2设备运行环境条件2.2.1设备安装地点：河北省秦皇岛抚宁县2.2.2气象条件：具体气象参数如下：年平均气温9.8℃极端最高气温39.9℃极端最低气温-25.5℃最大降雨量712.4mm年平均无霜期177天最大冻士深度800mm最大积雪深度130mm基本风压0.35kN/m2基本雪压0.25kN/m2基本地震烈度7度海拔高度≤1000m2.3技术要求：2.3.1发电机技术要求2.3.1.1基本规格和参数额定功率4.5MW额定电流309A额定功率因数0.8（滞后）额定电压10.5kV额定转速3000r/min额定频率50Hz相数3极数2定子线圈接法Y效率（保证值）不低于96.4％绝缘等级F级（以B级考核）短路比（保证值）≥0.45超瞬变电抗12%-15%承担负序能力:稳态（标么值）10％暂态30励磁性能:励磁方式自并激静态励磁强行励磁倍数≥2倍额定励磁电压电压响应比≥2倍额定励磁电压/s允许强励持续时间50s（2倍励磁额定电流）噪音（距外壳1米处）≤90dB(A级)发电机定子出线端数6发电机旋转方向：从汽轮机端向发电机看为顺时针方向，定子绕组按规定方向旋转，旋转方向应表示在电机上。发电机相序：按规定旋转方向相序为A、B、C（U、V、W）2.3.1.2发电机应具有一定的短时过负荷能力。过负荷能力应符合GB/T7064-2008中的要...
