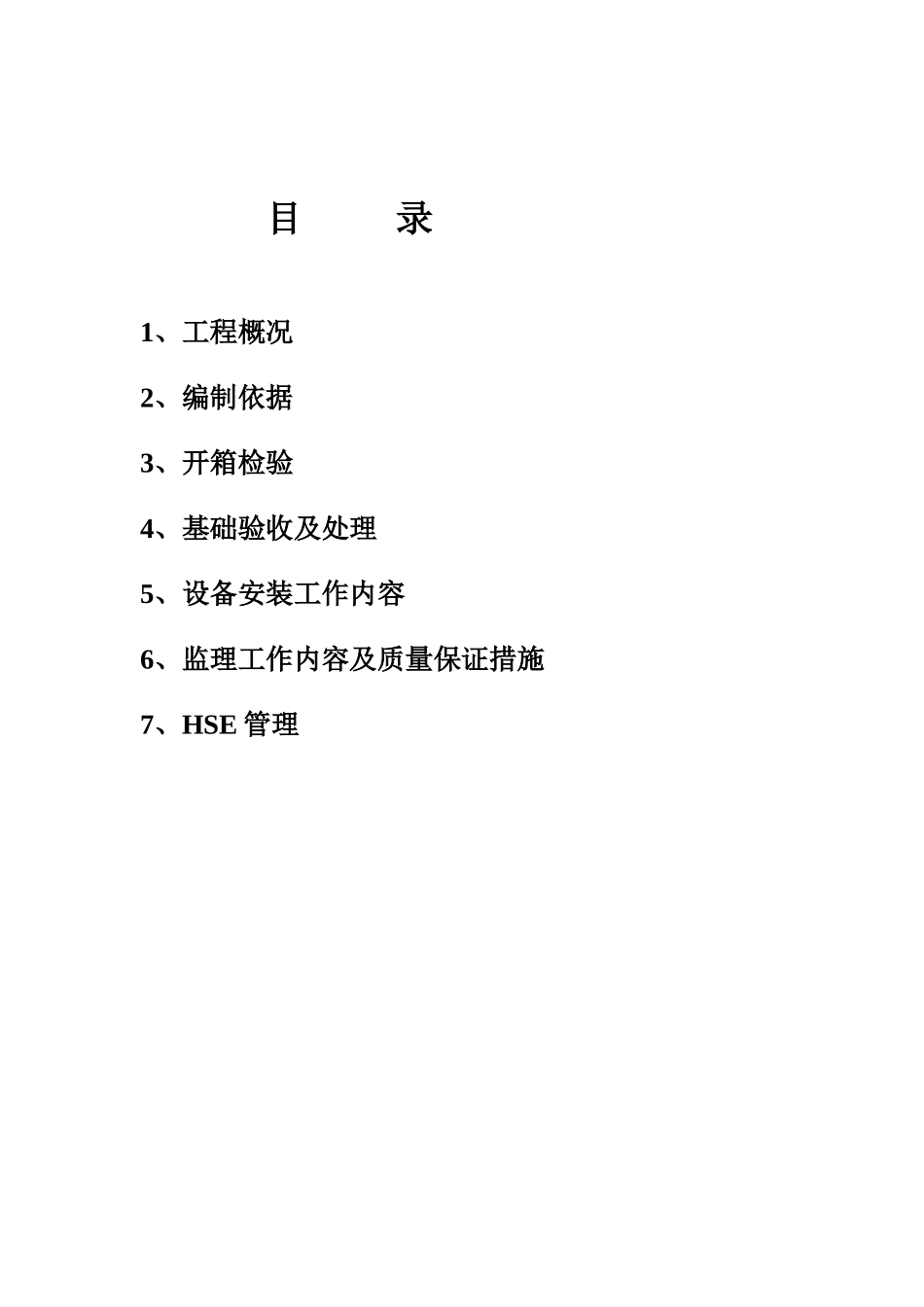

编号:QL-QG-XZ-青岛大炼油工程动设备专业监理实施细则(轻油改质)项目监理部(章):专业监理工程师:总监理工程师:日期:目录1、工程概况2、编制依据3、开箱检验4、基础验收及处理5、设备安装工作内容6、监理工作内容及质量保证措施7、HSE管理一工程概况:中国石化青岛炼油化工有限责任公司青岛大炼油工程35万吨/年轻石脑油改质由宁波工程公司(SNEC)进行设计,南京金陵监理公司负责工程监理,中国石化集团第十建设公司负责施工。轻石脑油改质装置根据其工艺特点:由一台再生循环气压缩机1118-K-102及两台富气压缩机1118-K-101A/B进行气体压缩,富气压缩机一开一备。主要工作内容包括为压缩机及风机和泵的开箱检验、机身就位与找正、拆检与安装、电动机安装、机组联轴器的对中与连接、二次灌浆、机组配管及附属设备安装等。机组的油冲洗及试车另行编制施工方案。富气压缩机(1118-K-101A/B)根据其压比较高、流量较小的特点,机器选用往复式压缩机,由沈阳远大压缩机股份有限公司设计制造。压缩机型号为2D45-50/2-12,为对称平衡型往复式压缩机,两列布置,单级压缩。曲轴夹角θ=1800,气阀布置为上进下出,采用双间隔室,隔离室均连续通入和排除氮气置换从汽缸露出的天然气,填料盒内充氮以阻止富气外露。气缸及填料采用无油润滑设计。主电机为增安型异步电机,造价人才网型号为:YAKK900-18WF1,功率630KW,防爆等级:eIIT3。再生循环气压缩机(1118-K-102)根据其压比较高、流量较小的特点,机器选用往复式压缩机,由沈阳远大压缩机股份有限公司设计制造。压缩机型号为D32-100/4.5-10,为对称平衡型往复式压缩机,两列布置,单级压缩。曲轴夹角θ=1800,气阀布置为上进下出,采用双间隔室,隔离室均连续通入和排除氮气置换从汽缸露出的天然气,填料盒内充氮以阻止再生循环气外露。气缸及填料采用无油润滑设计。主电机为增安型异步电机,型号为:YAKK900-18WF1,功率1000KW,防爆等级:eIIT3。每台压缩机采用独立的润滑油系统,油泵均由电动机驱动,油站、油箱和供油管均采用不锈钢材料。气缸和填料采用软化水冷却,两台富气压缩机公用一台独立的软化水冷却水站,再生循环气压缩机独立的软化水冷却水站。本装置共有动设备15台包括13台离心泵和2台风机,设备规格型号见表1.1。设备规格型号一览表表-.1.1设备类别设备位号设备名称数量(台)泵P-101A/B稳定塔进料泵2P-103富气压缩机出口凝液泵1P-104A/B吸收解吸塔中段取热循环泵2P-105A/B吸收油泵2P-106A/B稳定塔顶回流泵2P-107A/B液化气出料泵2P-108吸收解吸塔底泵1P-109污油泵1风机K-103A/B引风机2总计15主要工程量如下表:位号名称型号规格数量单重量(kg)备注富气压缩机1118-K-101A/B压缩机D32-100/4.5-10232911电动机YAKK900-18WF1219700进口缓冲罐φ1000×33874917出口缓冲罐φ1000×337941266集液罐φ400×11704105再生循环气压缩机1118-K-102压缩机D32-100/4.5-10132911电动机YAKK900-18WF1120700进口缓冲罐φ1000×33872917出口缓冲罐φ1000×337921266集液罐φ400×11701105二.编制依据2.1《机械设备安装工程施工及验收通用规范》GB50231-98;2.2《压缩机、风机、泵安装工程施工及验收规范》GB50275-98;2.3《石油化工施工安全技术规程》SH3505-1999;2.4《石油化工设备安装工程质量检验评定标准》SHJ514-90;2.5《工程建设交工技术文件规定》SH3503-2001;2.6《化工机器安装工程施工及验收规范(中小型活塞式压缩机)》HGJ206-922.7《化工机器安装工程施工及验收规范(对置式压缩机)》》HGJ204-832.8《化工机器安装施工及验收规范(通用规定)》HG20203-20002.9机组制造厂须提供的技术资料2.9.1机组供货清单及装箱单;2.9.2环保人才网机组的设备图、装配图、基础图、系统图及安装、运行、维护说明书等有关技术文件;2.9.3机组出厂合格证书及技术检验证明书,主要包括下列内容:⑴重要零部件材质合格证;⑵随机管材、管件、阀门等质量证书;⑶机器出厂前预组装及试运转记录;⑷压缩容器的水压试验合格证明书。三开箱检验3.1设备到货后,由中国石化集团宁波工程有限公司组织、施工单位质安部及施工班组,南京金陵监理、...
