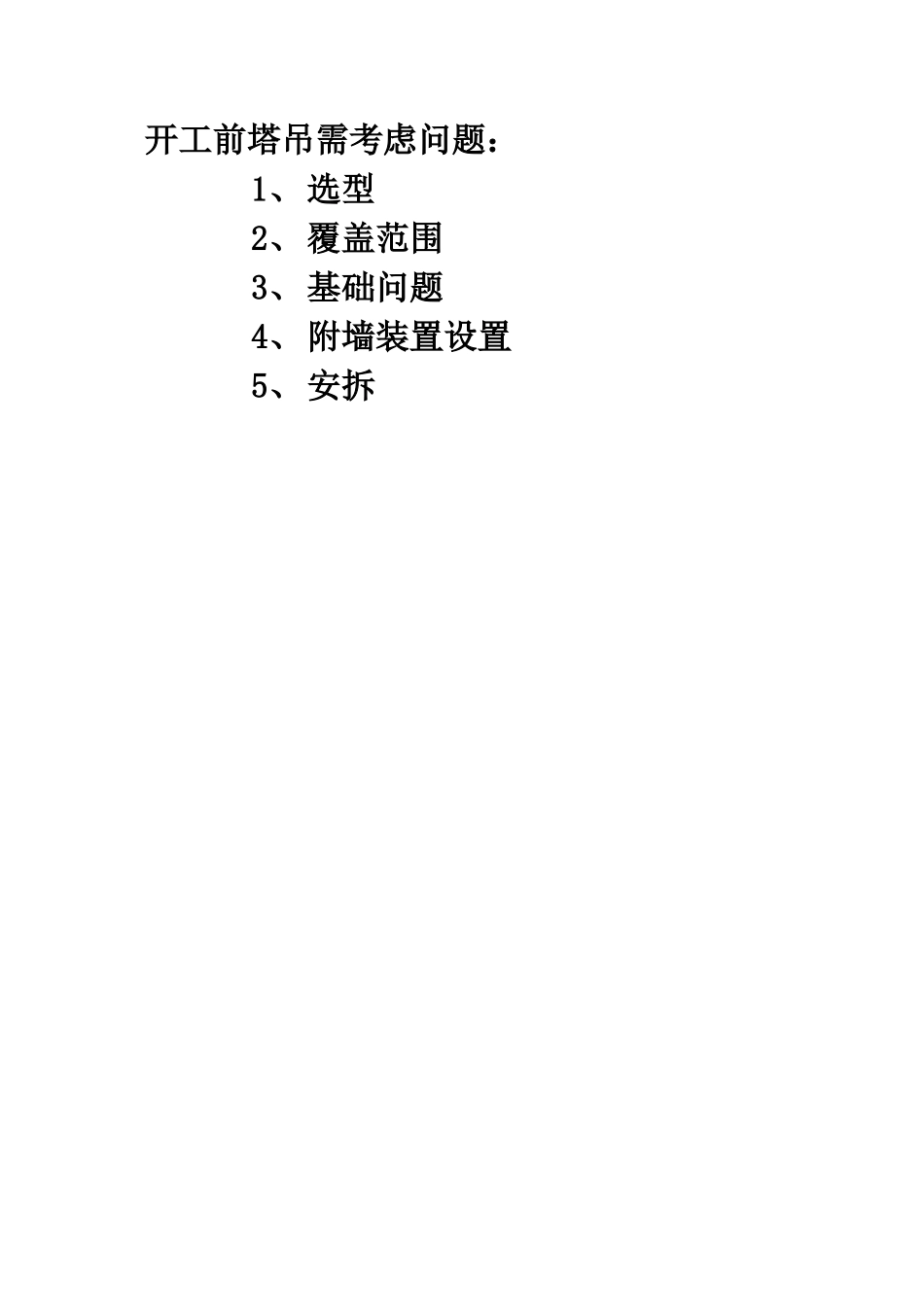

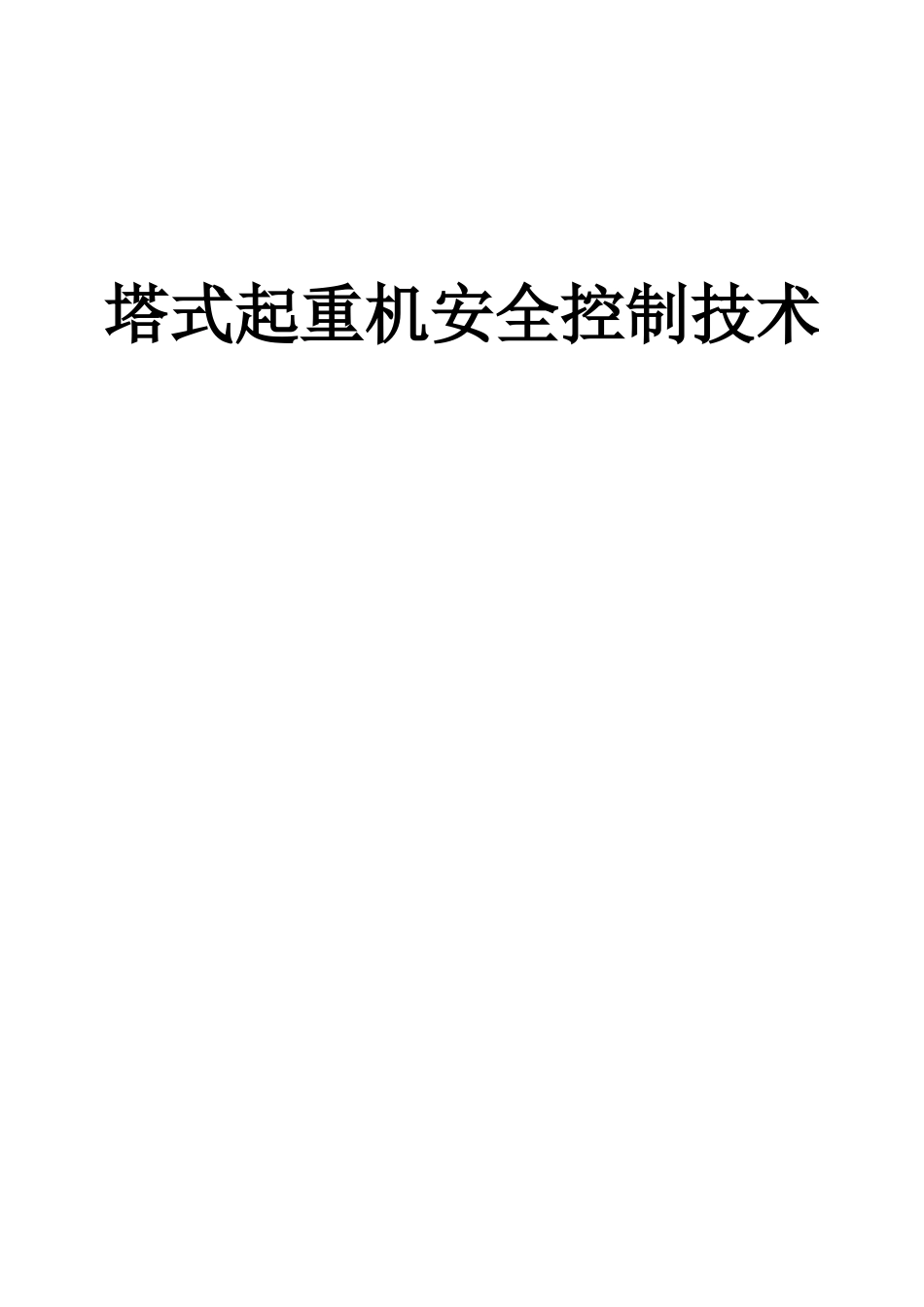

塔式起重机安全控制技术开工前塔吊需考虑问题：1、选型2、覆盖范围3、基础问题4、附墙装置设置5、安拆第一章法规、标准序号标准编号标准名称1GB/T13752—1992塔式起重机设计规范2GB5144—2006塔式起重机安全规程3GB/T9462—1999塔式起重机技术条件4JGJ33—2001建筑机械使用安全技术规程5GB5031—1994塔式起重机性能试验6建设部第166号令建筑起重机械安全监督管理规定7JG/T100—1999塔式起重机操作使用规程第二章塔吊简介一、分类：1、按臂架结构形式分：水平臂架式、动臂式；2、按旋转方式分：上旋式、下旋式；3、按有无行走机构分：行走式、固定式；建筑工地常见的是水平臂架式、上旋式、固定附着式塔吊。型号通常用QT80、QTZ120、QTZ5013、F0/23B等表示。二、工作原理：三大工作机构：起升、变幅、回转机构，依靠三大工作机构对重物进行垂直和水平运输；通过液压顶升机构实现顶升加节；轨道行走式还有行走机构。三、构造（一）金属结构：1、基础、底架；2、塔身；3、爬升架；4、回转支座；5、回转塔身；6、塔帽；7、起重臂；8、平衡臂；9、附墙装置（二）工作机构：1、起升机构；2、变幅机构；3、回转机构（三）液压顶升机构（四）行走机构（五）内爬机构四、安全装置1、两限制：起重力矩限制器；起重量限制器2、三限位：起升高度限位器；幅度限位器；回转限位器3、两保险：吊钩保险装置；卷筒、滑轮保险装置：4、其它：行走限位器；缓冲器和阻挡器；夹轨器；风速仪五、电气装置第三章塔吊基础设计1、荷载塔吊作用于基础的荷载：M(kN-m)Fh(kN)FV(kN）Mn(kN-m)非工作状态13502670060工作状态900137002002、塔基形式选择（1）浅基其尺寸、配筋、地基承载力在塔吊说明书均有要求。如果实际地基承载力偏小，可要缩小尺尺寸，应由相应资质设计单位设计。有软弱下卧层，应考虑沉降。方型板式基础十字梁基础（2）桩基础桩可采用灌注桩、预制桩。一般采用四桩基础。有的设计也采用单桩基础。桩基础承台尺寸可以做得比独立基础小。（3）钢结构基础3、地基或桩基受力分析（1）浅基基底受力呈三角形分布压力；部分基底不受压，最大压力比平均压力大得多；受压区应大于一半；基础宽越小、高度越小，受压范围越小，最大压力越大。（2）桩基四桩受力不等，个别桩可能受拉。承台越小，桩距越小，拉力越大。桩应按受压及抗拔设计。高桩承台，或基坑边承台，应考虑桩承受的水平力。采用单桩，单桩应能承受弯矩及剪力。4、基础位置选择（1）基坑边浅基应控制高度，对基础下边坡支护应加强；采用桩基时，应与支护结合计算，原支护不能省，采用管桩时，应考虑位移影响。（2）地下室内基础面在底板下方；基础面与底板面平，应注意插筋及止水；基础底为底板面，应考虑底板承载能力，必要时把荷载传至柱承台上；底板上方，可利用塔吊清土、施工内支撑等；基础底在顶板面，应进行验算，并对顶板进行加固。5、基础构造（1）砼强度≥C35；（2）钢筋满足最小配筋率；（3）应设置围墙；（4）预埋螺栓植筋问题第四章附着装置固定附着式塔吊的独立高度、附墙间距和自由高度在使用说明书中都有严格要求，当安装高度需要超过规定的独立高度或附墙后自由高度的要求时，必须按照使用说明书的要求进行可靠附墙连接。1、附墙杆型式（1）圆管（2）方管（3）双槽钢（4）格构柱附墙杆长细比应小于120。2、附墙杆布置（1）三杆一般条件下，附墙距离5米，附墙跨度8米左右，附墙杆件长度不大于8米，角度宜对称90°，尽可能使用厂家原配的附墙装置。表：某工况不同角度杆内力比较（2）四杆（3）垂直间距按厂家提供间距，过大或过小均不好。3、附墙杆设计角度90705550453525压力（kN）248120110120132145250特殊条件附墙装置，主要指离墙超过要求，或杆件位置、角度不能满足说明书要求，应进行专门设计。（1）根据塔吊所受倾翻力矩M、风荷载q计算附着装置所受水平力R。受力模型弯矩图剪力图（2）根据受扭力矩Mn及水平力R计算各附墙杆内力。附墙杆实际承受轴向拉力或压力作用。（3）对附墙装置的强度和刚度进行验算，主要为附墙杆压杆稳定、抗拉强度、销轴、连接板、焊缝强度等。4、附着装置操作...
