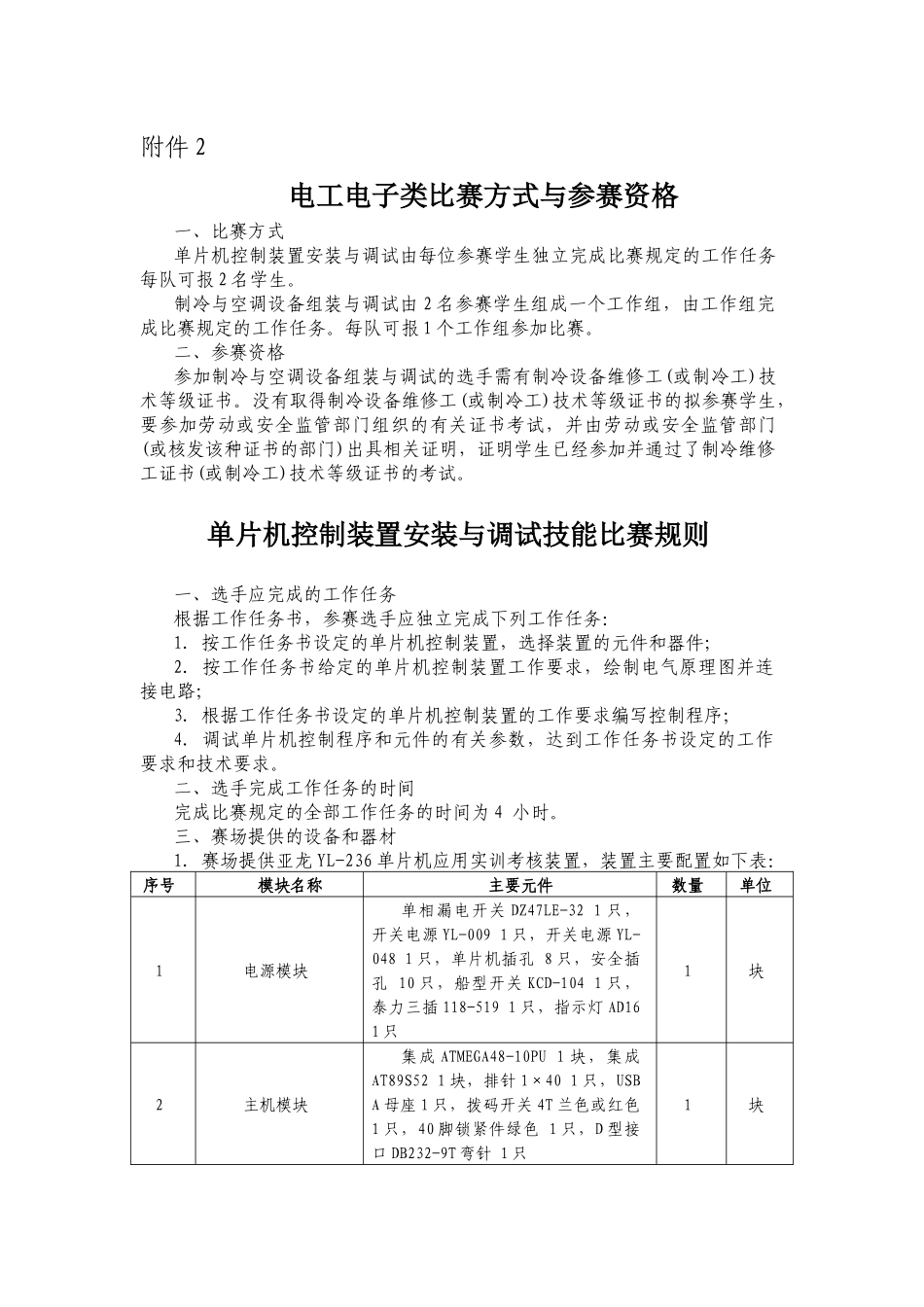

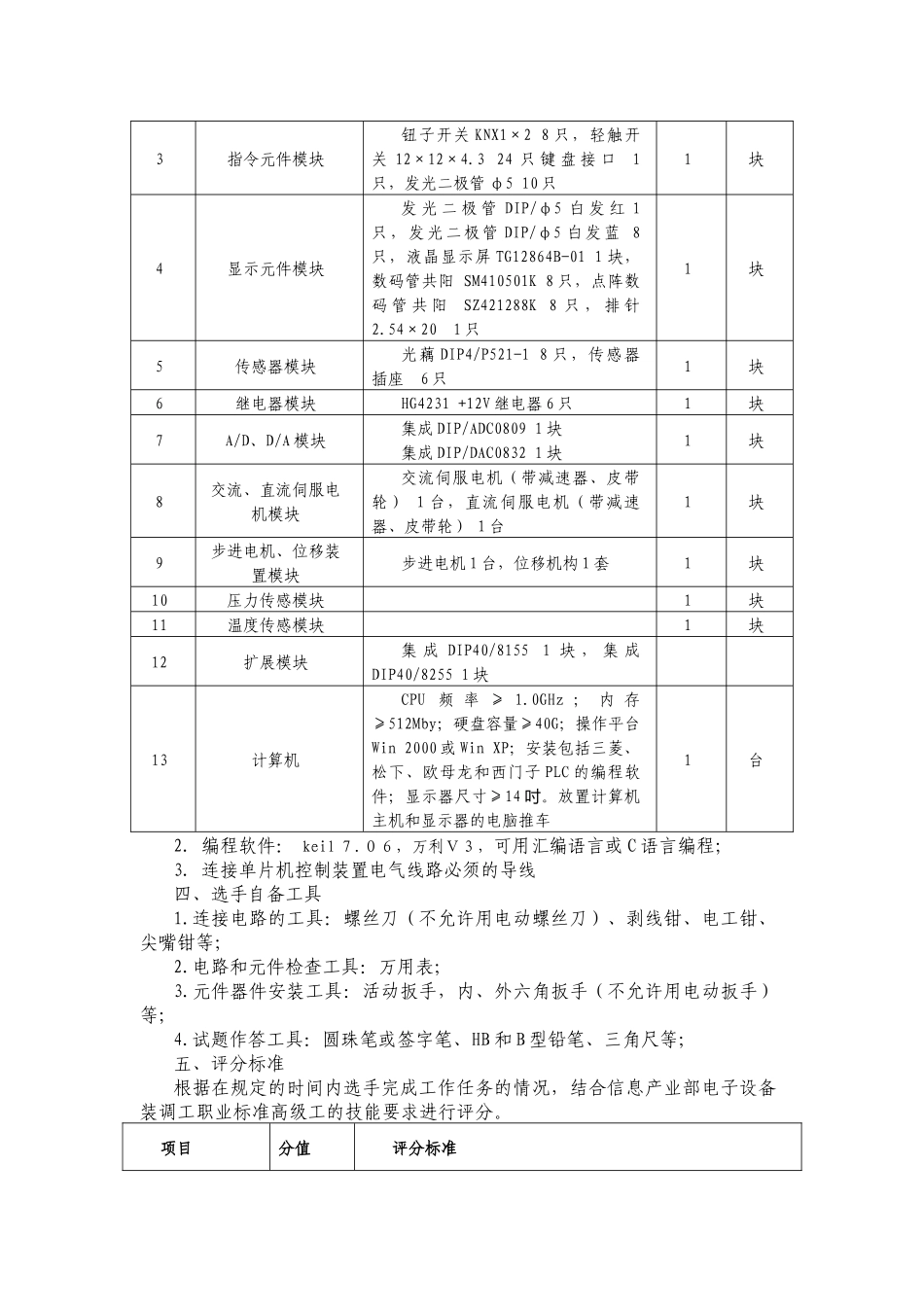

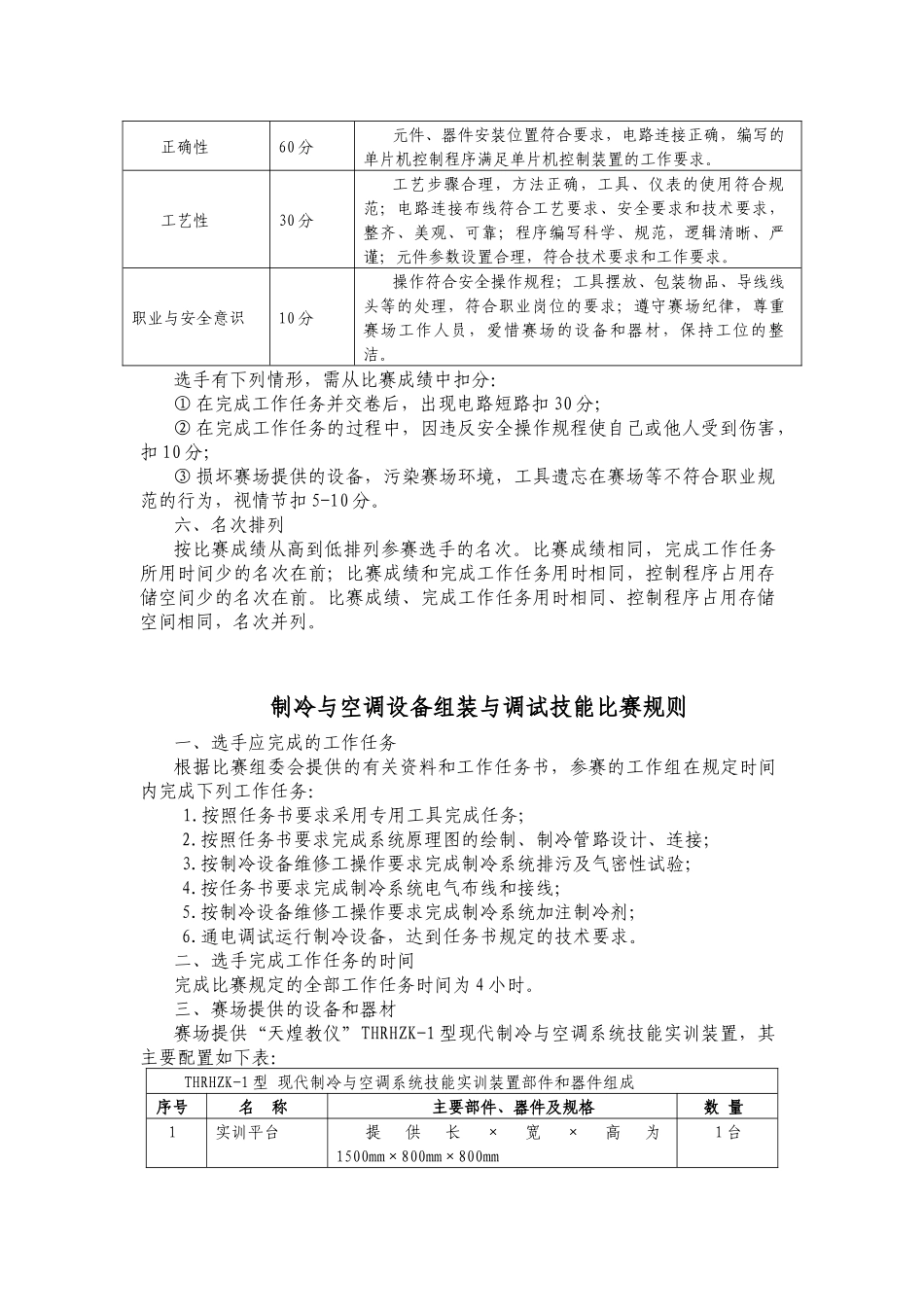

附件2电工电子类比赛方式与参赛资格一、比赛方式单片机控制装置安装与调试由每位参赛学生独立完成比赛规定的工作任务每队可报2名学生。制冷与空调设备组装与调试由2名参赛学生组成一个工作组，由工作组完成比赛规定的工作任务。每队可报1个工作组参加比赛。二、参赛资格参加制冷与空调设备组装与调试的选手需有制冷设备维修工(或制冷工)技术等级证书。没有取得制冷设备维修工(或制冷工)技术等级证书的拟参赛学生，要参加劳动或安全监管部门组织的有关证书考试，并由劳动或安全监管部门(或核发该种证书的部门)出具相关证明，证明学生已经参加并通过了制冷维修工证书(或制冷工)技术等级证书的考试。单片机控制装置安装与调试技能比赛规则一、选手应完成的工作任务根据工作任务书，参赛选手应独立完成下列工作任务：1.按工作任务书设定的单片机控制装置，选择装置的元件和器件；2.按工作任务书给定的单片机控制装置工作要求，绘制电气原理图并连接电路；3.根据工作任务书设定的单片机控制装置的工作要求编写控制程序；4.调试单片机控制程序和元件的有关参数，达到工作任务书设定的工作要求和技术要求。二、选手完成工作任务的时间完成比赛规定的全部工作任务的时间为4小时。三、赛场提供的设备和器材1.赛场提供亚龙YL-236单片机应用实训考核装置，装置主要配置如下表：序号模块名称主要元件数量单位1电源模块单相漏电开关DZ47LE-321只，开关电源YL-0091只，开关电源YL-0481只，单片机插孔8只，安全插孔10只，船型开关KCD-1041只，泰力三插118-5191只，指示灯AD161只1块2主机模块集成ATMEGA48-10PU1块，集成AT89S521块，排针1×401只，USBA母座1只，拨码开关4T兰色或红色1只，40脚锁紧件绿色1只，D型接口DB232-9T弯针1只1块3指令元件模块钮子开关KNX1×28只，轻触开关12×12×4.324只键盘接口1只，发光二极管φ510只1块4显示元件模块发光二极管DIP/φ5白发红1只，发光二极管DIP/φ5白发蓝8只，液晶显示屏TG12864B-011块，数码管共阳SM410501K8只，点阵数码管共阳SZ421288K8只，排针2.54×201只1块5传感器模块光藕DIP4/P521-18只，传感器插座6只1块6继电器模块HG4231+12V继电器6只1块7A/D、D/A模块集成DIP/ADC08091块集成DIP/DAC08321块1块8交流、直流伺服电机模块交流伺服电机（带减速器、皮带轮）1台，直流伺服电机（带减速器、皮带轮）1台1块9步进电机、位移装置模块步进电机1台，位移机构1套1块10压力传感模块1块11温度传感模块1块12扩展模块集成DIP40/81551块，集成DIP40/82551块13计算机CPU频率≥1.0GHz；内存≥512Mby；硬盘容量≥40G；操作平台Win2000或WinXP；安装包括三菱、松下、欧母龙和西门子PLC的编程软件；显示器尺寸≥14。放置计算机吋主机和显示器的电脑推车1台2.编程软件：keil７.０６，万利Ｖ３，可用汇编语言或C语言编程；3.连接单片机控制装置电气线路必须的导线四、选手自备工具1.连接电路的工具：螺丝刀（不允许用电动螺丝刀）、剥线钳、电工钳、尖嘴钳等；2.电路和元件检查工具：万用表；3.元件器件安装工具：活动扳手，内、外六角扳手（不允许用电动扳手）等；4.试题作答工具：圆珠笔或签字笔、HB和B型铅笔、三角尺等；五、评分标准根据在规定的时间内选手完成工作任务的情况，结合信息产业部电子设备装调工职业标准高级工的技能要求进行评分。项目分值评分标准正确性60分元件、器件安装位置符合要求，电路连接正确，编写的单片机控制程序满足单片机控制装置的工作要求。工艺性30分工艺步骤合理，方法正确，工具、仪表的使用符合规范；电路连接布线符合工艺要求、安全要求和技术要求，整齐、美观、可靠；程序编写科学、规范，逻辑清晰、严谨；元件参数设置合理，符合技术要求和工作要求。职业与安全意识10分操作符合安全操作规程；工具摆放、包装物品、导线线头等的处理，符合职业岗位的要求；遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材，保持工位的整洁。选手有下列情形，需从比赛成绩中扣分：①在完成工作任务并交卷后，出现电路短路扣30分；②在完成工作任务的过程中，因违反安全操作规程使自己或他人受到伤害，扣10分；③损坏赛场提供的设备，...
