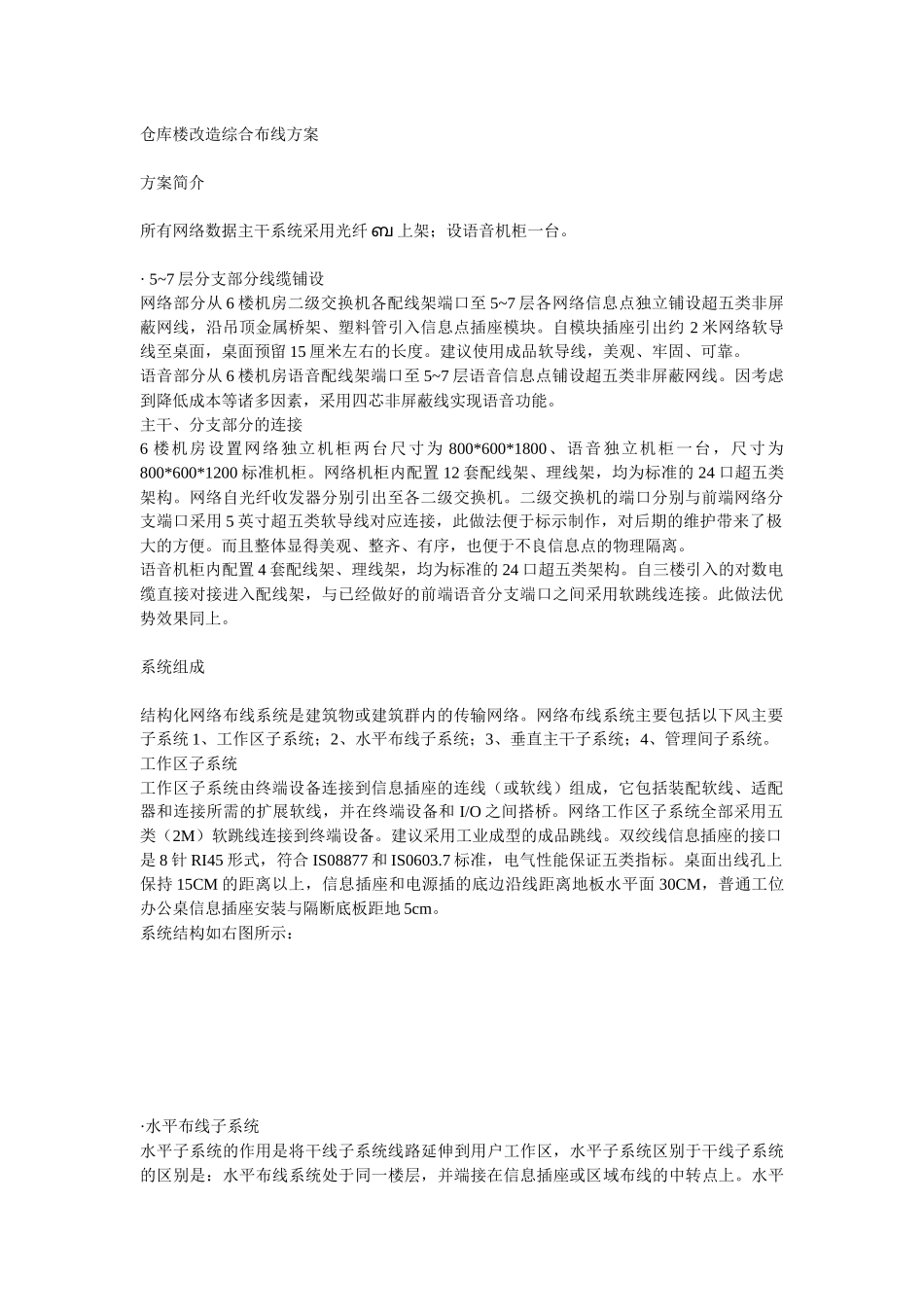

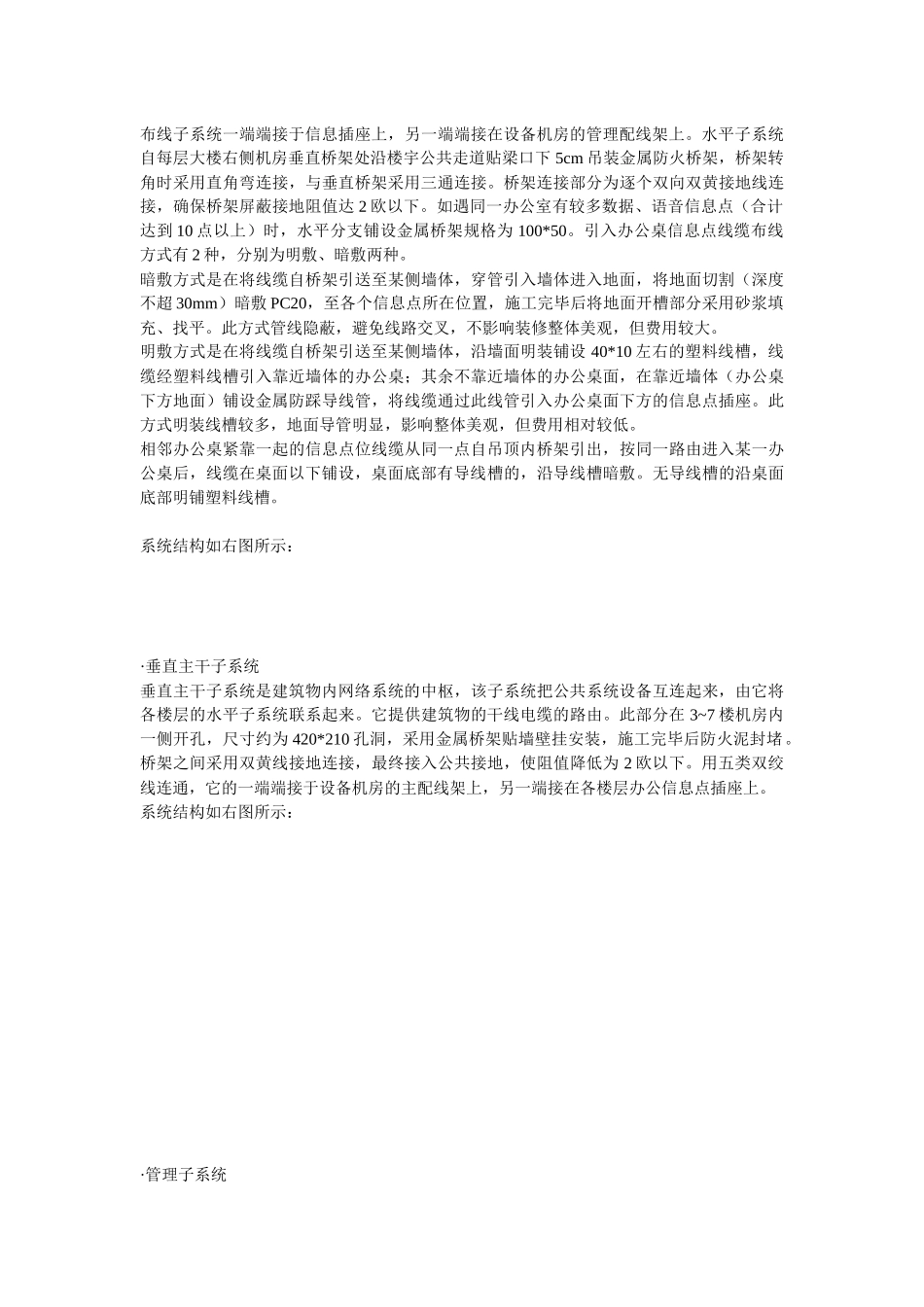

仓库楼改造综合布线方案方案简介所有网络数据主干系统采用光纤ബ上架；设语音机柜一台。·5~7层分支部分线缆铺设网络部分从6楼机房二级交换机各配线架端口至5~7层各网络信息点独立铺设超五类非屏蔽网线，沿吊顶金属桥架、塑料管引入信息点插座模块。自模块插座引出约2米网络软导线至桌面，桌面预留15厘米左右的长度。建议使用成品软导线，美观、牢固、可靠。语音部分从6楼机房语音配线架端口至5~7层语音信息点铺设超五类非屏蔽网线。因考虑到降低成本等诸多因素，采用四芯非屏蔽线实现语音功能。主干、分支部分的连接6楼机房设置网络独立机柜两台尺寸为800*600*1800、语音独立机柜一台，尺寸为800*600*1200标准机柜。网络机柜内配置12套配线架、理线架，均为标准的24口超五类架构。网络自光纤收发器分别引出至各二级交换机。二级交换机的端口分别与前端网络分支端口采用5英寸超五类软导线对应连接，此做法便于标示制作，对后期的维护带来了极大的方便。而且整体显得美观、整齐、有序，也便于不良信息点的物理隔离。语音机柜内配置4套配线架、理线架，均为标准的24口超五类架构。自三楼引入的对数电缆直接对接进入配线架，与已经做好的前端语音分支端口之间采用软跳线连接。此做法优势效果同上。系统组成结构化网络布线系统是建筑物或建筑群内的传输网络。网络布线系统主要包括以下风主要子系统1、工作区子系统；2、水平布线子系统；3、垂直主干子系统；4、管理间子系统。工作区子系统工作区子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。网络工作区子系统全部采用五类（2M）软跳线连接到终端设备。建议采用工业成型的成品跳线。双绞线信息插座的接口是8针RI45形式，符合IS08877和IS0603.7标准，电气性能保证五类指标。桌面出线孔上保持15CM的距离以上，信息插座和电源插的底边沿线距离地板水平面30CM，普通工位办公桌信息插座安装与隔断底板距地5cm。系统结构如右图所示：·水平布线子系统水平子系统的作用是将干线子系统线路延伸到用户工作区，水平子系统区别于干线子系统的区别是：水平布线系统处于同一楼层，并端接在信息插座或区域布线的中转点上。水平布线子系统一端端接于信息插座上，另一端端接在设备机房的管理配线架上。水平子系统自每层大楼右侧机房垂直桥架处沿楼宇公共走道贴梁口下5cm吊装金属防火桥架，桥架转角时采用直角弯连接，与垂直桥架采用三通连接。桥架连接部分为逐个双向双黄接地线连接，确保桥架屏蔽接地阻值达2欧以下。如遇同一办公室有较多数据、语音信息点（合计达到10点以上）时，水平分支铺设金属桥架规格为100*50。引入办公桌信息点线缆布线方式有2种，分别为明敷、暗敷两种。暗敷方式是在将线缆自桥架引送至某侧墙体，穿管引入墙体进入地面，将地面切割（深度不超30mm）暗敷PC20，至各个信息点所在位置，施工完毕后将地面开槽部分采用砂浆填充、找平。此方式管线隐蔽，避免线路交叉，不影响装修整体美观，但费用较大。明敷方式是在将线缆自桥架引送至某侧墙体，沿墙面明装铺设40*10左右的塑料线槽，线缆经塑料线槽引入靠近墙体的办公桌；其余不靠近墙体的办公桌面，在靠近墙体（办公桌下方地面）铺设金属防踩导线管，将线缆通过此线管引入办公桌面下方的信息点插座。此方式明装线槽较多，地面导管明显，影响整体美观，但费用相对较低。相邻办公桌紧靠一起的信息点位线缆从同一点自吊顶内桥架引出，按同一路由进入某一办公桌后，线缆在桌面以下铺设，桌面底部有导线槽的，沿导线槽暗敷。无导线槽的沿桌面底部明铺塑料线槽。系统结构如右图所示：·垂直主干子系统垂直主干子系统是建筑物内网络系统的中枢，该子系统把公共系统设备互连起来，由它将各楼层的水平子系统联系起来。它提供建筑物的干线电缆的路由。此部分在3~7楼机房内一侧开孔，尺寸约为420*210孔洞，采用金属桥架贴墙壁挂安装，施工完毕后防火泥封堵。桥架之间采用双黄线接地连接，最终接入公共接地，使阻值降低为2欧以下。用五类双绞线连通，它的一端端接于设备机房的主配线架上，另一端接在各楼层办公...
