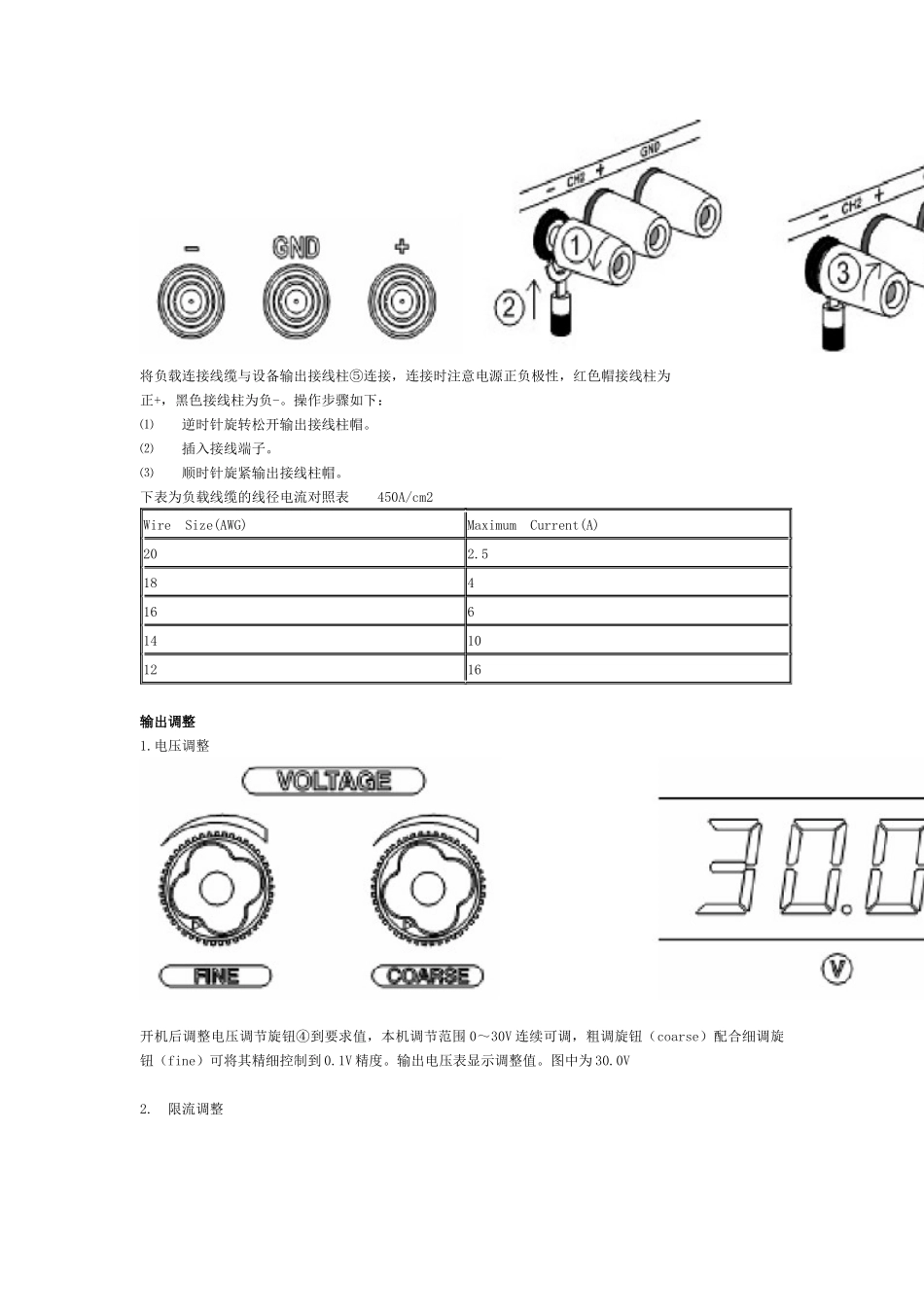

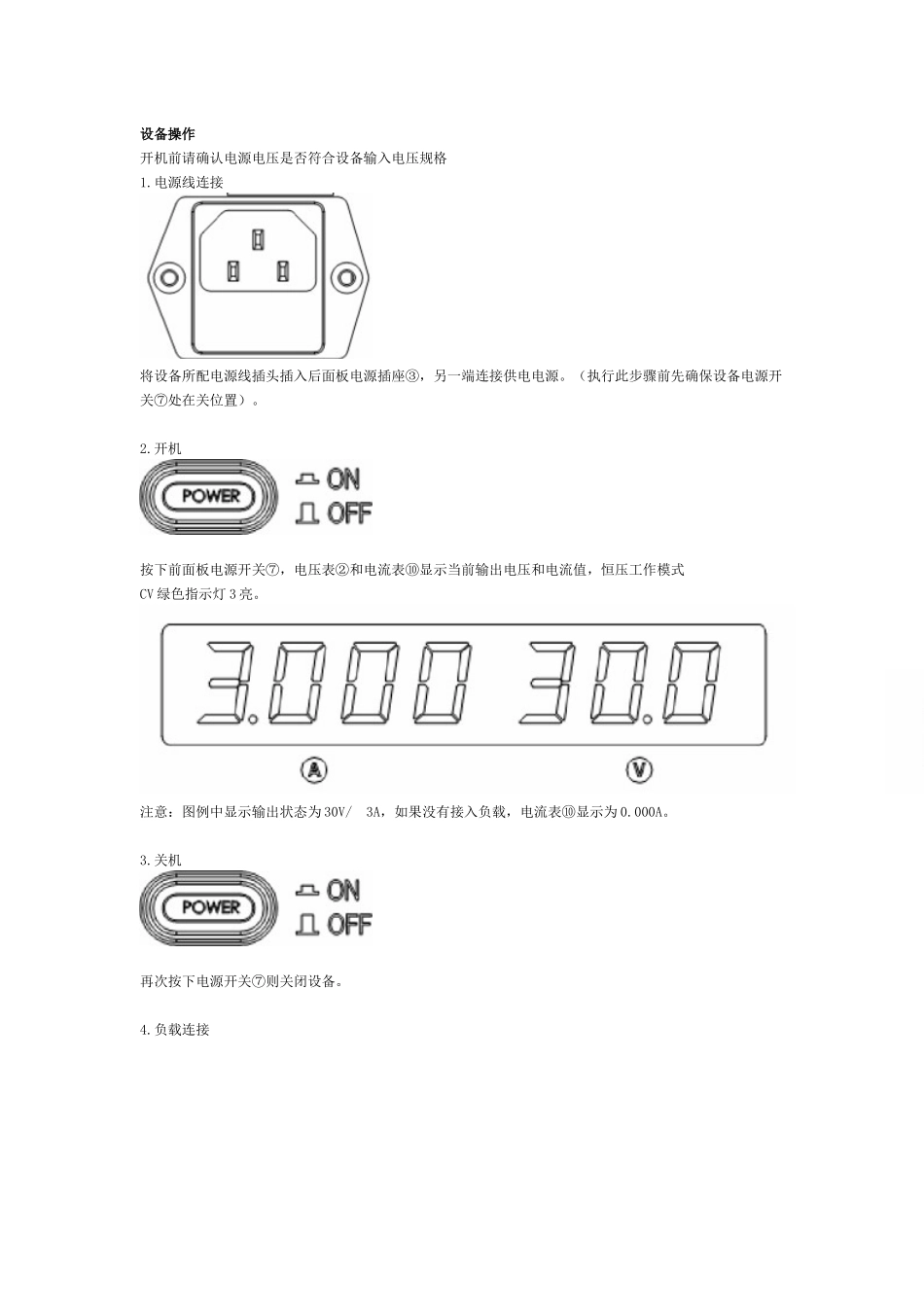

设备操作开机前请确认电源电压是否符合设备输入电压规格1.电源线连接将设备所配电源线插头插入后面板电源插座③，另一端连接供电电源。（执行此步骤前先确保设备电源开关⑦处在关位置）。2.开机按下前面板电源开关⑦，电压表②和电流表⑩显示当前输出电压和电流值，恒压工作模式CV绿色指示灯3亮。注意：图例中显示输出状态为30V/3A，如果没有接入负载，电流表⑩显示为0.000A。3.关机再次按下电源开关⑦则关闭设备。4.负载连接将负载连接线缆与设备输出接线柱⑤连接，连接时注意电源正负极性，红色帽接线柱为正+，黑色接线柱为负-。操作步骤如下：⑴逆时针旋转松开输出接线柱帽。⑵插入接线端子。⑶顺时针旋紧输出接线柱帽。下表为负载线缆的线径电流对照表450A/cm2WireSize(AWG)MaximumCurrent(A)202.518416614101216输出调整1.电压调整开机后调整电压调节旋钮④到要求值，本机调节范围0～30V连续可调，粗调旋钮（coarse）配合细调旋钮（fine）可将其精细控制到0.1V精度。输出电压表显示调整值。图中为30.0V2.限流调整去掉负载，调整电压调节旋钮④将输出电压调到较低电压（比如1V），短路输出接线柱⑤正+和负-，调整电流调节旋钮⑧到需要值，本机调节范围0～3A连续可调，粗调旋钮（coarse）配合细调旋钮（fine）可将其精细控制到0.001A精度，输出电流表⑩显示调整值。图中为3.000A。调整完毕去掉短路线。注意：调整限定电流时请勿长期短路输出接线柱正负端，以免损坏设备。保险丝替换步骤1.从插座上拔下电源线，用一个小工具取出保险丝座。步骤2.更换保险丝保险丝额定值AC220V：T3A/250V安全指引●不要将重物放置在设备之上。●避免撞击或粗暴操作对设备造成损害。●不要用设备进行静电放电。●不要有物体阻碍风扇散热出口。●在设备连接到电源时，不要使设备带电工作。●在没得到服务人员确认前不可私自拆卸设备。设备电源警告●输入电压AC220V±10%，50Hz。●电源线应带有可靠接地以避免电击。保险丝警告●输入电压AC220V±10%，50Hz●电源线应带有可靠接地以避免电击。●保险丝类型：3A/250V●在电源启动前确认保险丝已安装。●为防止火灾发生，确保替换的保险丝为指定规格。●换保险丝前应断开电源线的连接。●更换保险丝前应确认保险丝烧断的原因。设备清洁●设备清洁前应断开电源线连接。●清洁时应使用湿润的软布料配合性质温和的清洁剂，不可使用喷雾液体来清洁设备。●不要使用化学溶剂和刺激性清洁剂如苯、甲苯、二甲苯、丙酮等。工作环境●工作场所为室内且无直接阳光照射和大量灰尘并且绝缘性差的场地。●相对湿度：<80%●海拔高度：<2000m●温度：0℃to40℃储藏环境●场地：室内。●相对湿度：<70%●温度：-10℃to70℃前面板描述（APS3003S与APS3005S面板通用）①规格型号标签②输出电压表③恒压模式指示灯④电压调节旋钮（粗调/细调）⑤输出接线柱⑥接地接线柱⑦电源开关⑧限流调节旋钮（粗调/细调）⑨恒流模式指示灯⑩输出电流表后面板描述①散热风扇②保险丝规格标签③一体化保险丝电源插座
