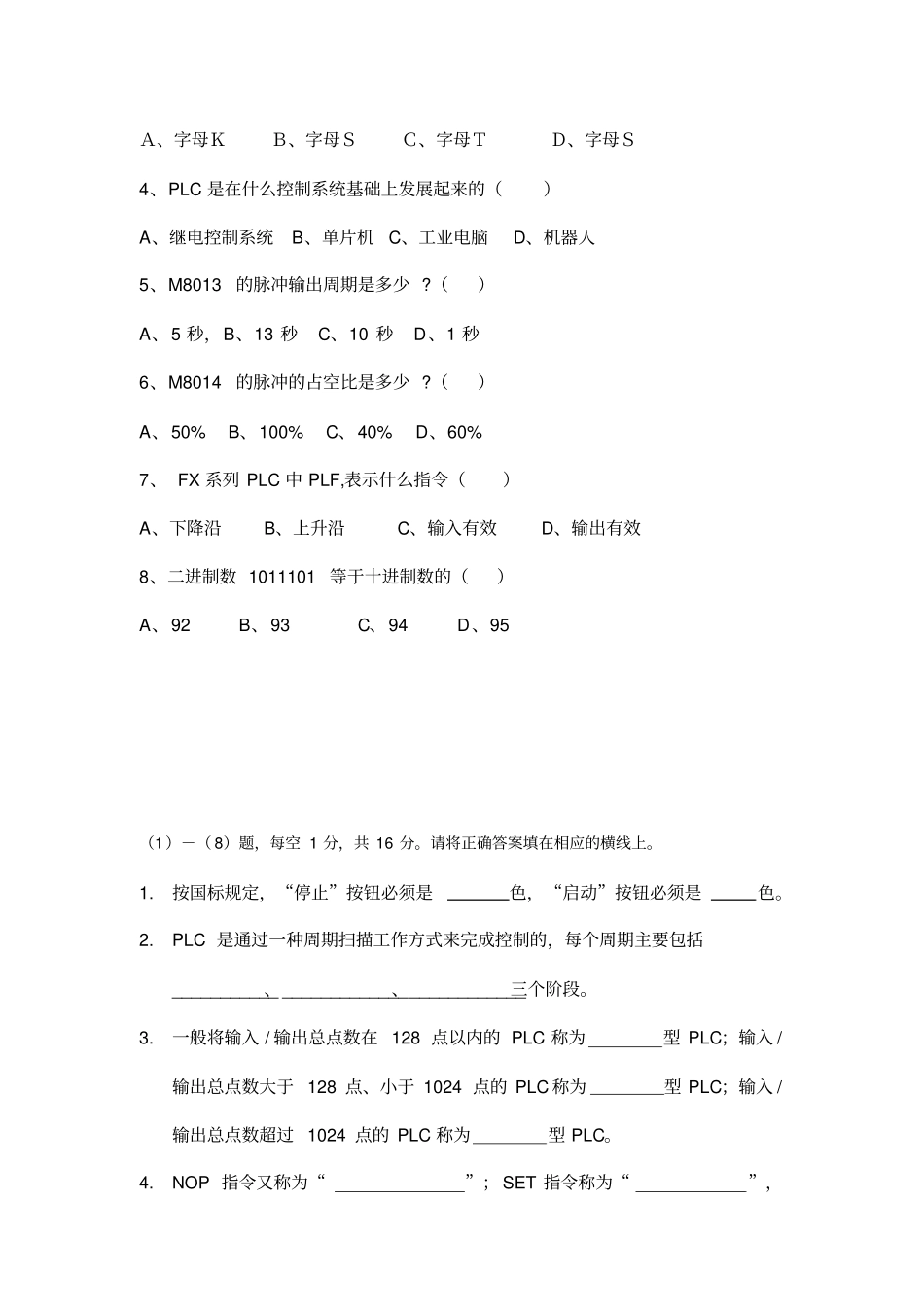

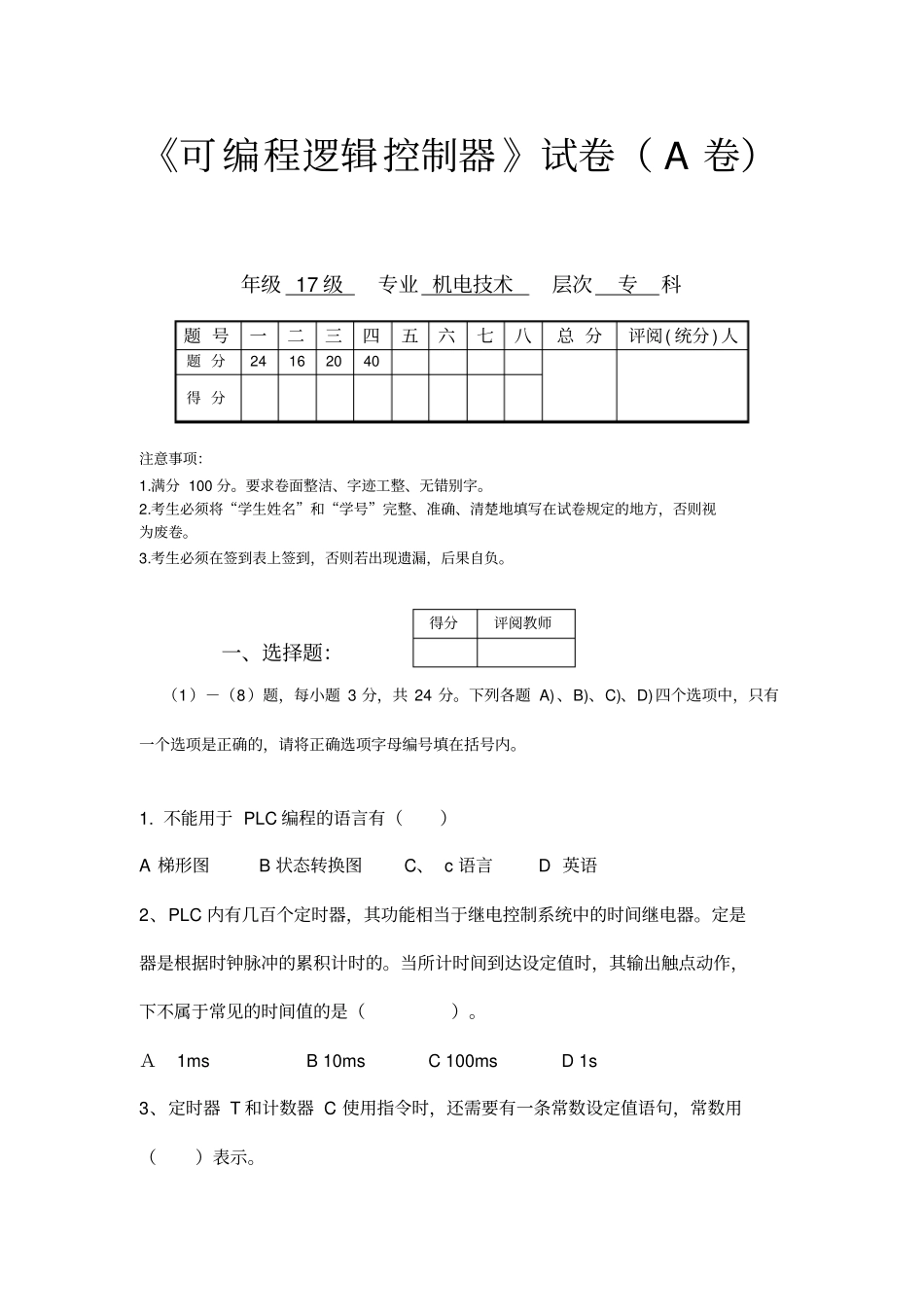

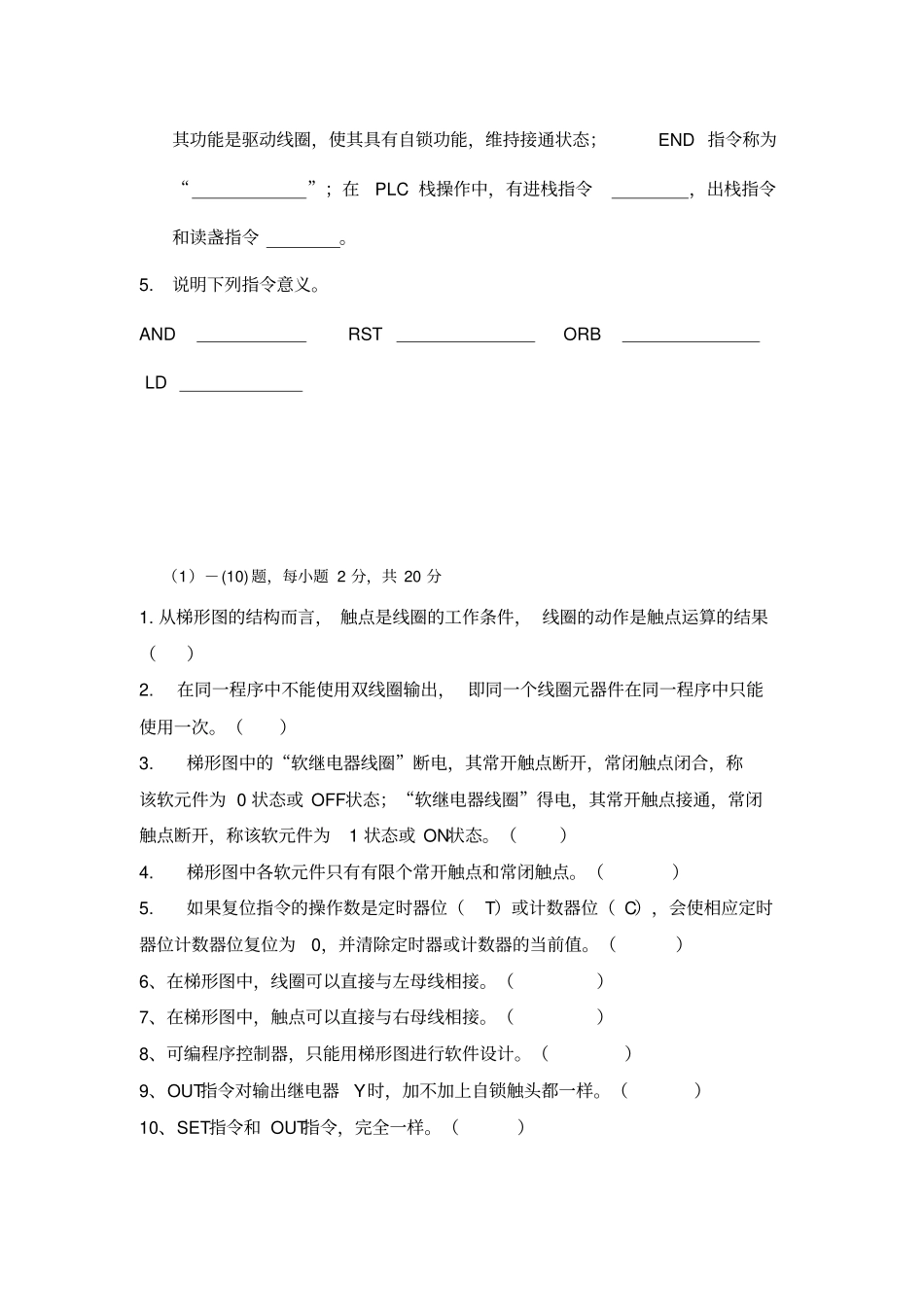

《可编程逻辑控制器》试卷(A卷)年级17级专业机电技术层次专科题号一二三四五六七八总分评阅(统分)人题分24162040得分注意事项:1.满分100分。要求卷面整洁、字迹工整、无错别字。2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方,否则视为废卷。3.考生必须在签到表上签到,否则若出现遗漏,后果自负。(1)-(8)题,每小题3分,共24分。下列各题A)、B)、C)、D)四个选项中,只有一个选项是正确的,请将正确选项字母编号填在括号内。1.不能用于PLC编程的语言有()A梯形图B状态转换图C、c语言D英语2、PLC内有几百个定时器,其功能相当于继电控制系统中的时间继电器。定是器是根据时钟脉冲的累积计时的。当所计时间到达设定值时,其输出触点动作,下不属于常见的时间值的是()。A1msB10msC100msD1s3、定时器T和计数器C使用指令时,还需要有一条常数设定值语句,常数用()表示。得分评阅教师一、选择题:A、字母KB、字母SC、字母TD、字母S4、PLC是在什么控制系统基础上发展起来的()A、继电控制系统B、单片机C、工业电脑D、机器人5、M8013的脉冲输出周期是多少?()A、5秒,B、13秒C、10秒D、1秒6、M8014的脉冲的占空比是多少?()A、50%B、100%C、40%D、60%7、FX系列PLC中PLF,表示什么指令()A、下降沿B、上升沿C、输入有效D、输出有效8、二进制数1011101等于十进制数的()A、92B、93C、94D、95(1)-(8)题,每空1分,共16分。请将正确答案填在相应的横线上。1.按国标规定,“停止”按钮必须是色,“启动”按钮必须是色。2.PLC是通过一种周期扫描工作方式来完成控制的,每个周期主要包括___________、_____________、____________三个阶段。3.一般将输入/输出总点数在128点以内的PLC称为型PLC;输入/输出总点数大于128点、小于1024点的PLC称为型PLC;输入/输出总点数超过1024点的PLC称为型PLC。4.NOP指令又称为“”;SET指令称为“”,其功能是驱动线圈,使其具有自锁功能,维持接通状态;END指令称为“”;在PLC栈操作中,有进栈指令,出栈指令和读盏指令。5.说明下列指令意义。ANDRSTORBLD(1)-(10)题,每小题2分,共20分1.从梯形图的结构而言,触点是线圈的工作条件,线圈的动作是触点运算的结果()2.在同一程序中不能使用双线圈输出,即同一个线圈元器件在同一程序中只能使用一次。()3.梯形图中的“软继电器线圈”断电,其常开触点断开,常闭触点闭合,称该软元件为0状态或OFF状态;“软继电器线圈”得电,其常开触点接通,常闭触点断开,称该软元件为1状态或ON状态。()4.梯形图中各软元件只有有限个常开触点和常闭触点。()5.如果复位指令的操作数是定时器位(T)或计数器位(C),会使相应定时器位计数器位复位为0,并清除定时器或计数器的当前值。()6、在梯形图中,线圈可以直接与左母线相接。()7、在梯形图中,触点可以直接与右母线相接。()8、可编程序控制器,只能用梯形图进行软件设计。()9、OUT指令对输出继电器Y时,加不加上自锁触头都一样。()10、SET指令和OUT指令,完全一样。()得分评阅教师四、设计分析题(1)-(2)题,每题20分,共20分。1、如图一所示为一灯塔,L1~L8为指示灯。要求:接通SD启动开关2s后,L1指示灯点亮,又经过2s后L2~L4同时点亮,再经过2s后,L5~L8同时点亮;断开SD启动开关,3s后L1熄灭,又经过3s后L2~L4同时熄灭,再经过3s后L5~L8同时熄灭。设计此灯塔的PLC的控制程序。图一灯塔2、编写控制流水灯的程序,要求按下启动按钮后,六盏灯逐个点亮并保持,全亮后又逐个顺次熄灭,逐个点亮与熄灭间隔时间均为1s,并如此循环工作。按下停止按钮,六盏灯立即全部熄灭。参考答案年级17专业机电技术层次专科一、1、C2、A3、A4、A5、D6、A7、A8、B二、1、红、绿2、输入扫描、程序执行、输出扫描3、小型、中型、大4、空指令、置位指令5、MPS、MPP6、和指令、复位指令、或块指令、左母线读取、输出指令三、对、对、对、错、对、错、错、错、对、错四、(1)答:实施步骤:①输入、输出端子的分配见下表。②编制PLC梯形图及语句表程序,如图下所示。(2)实施步骤:输入、输出地址分配见表梯形图程序如下图所示
