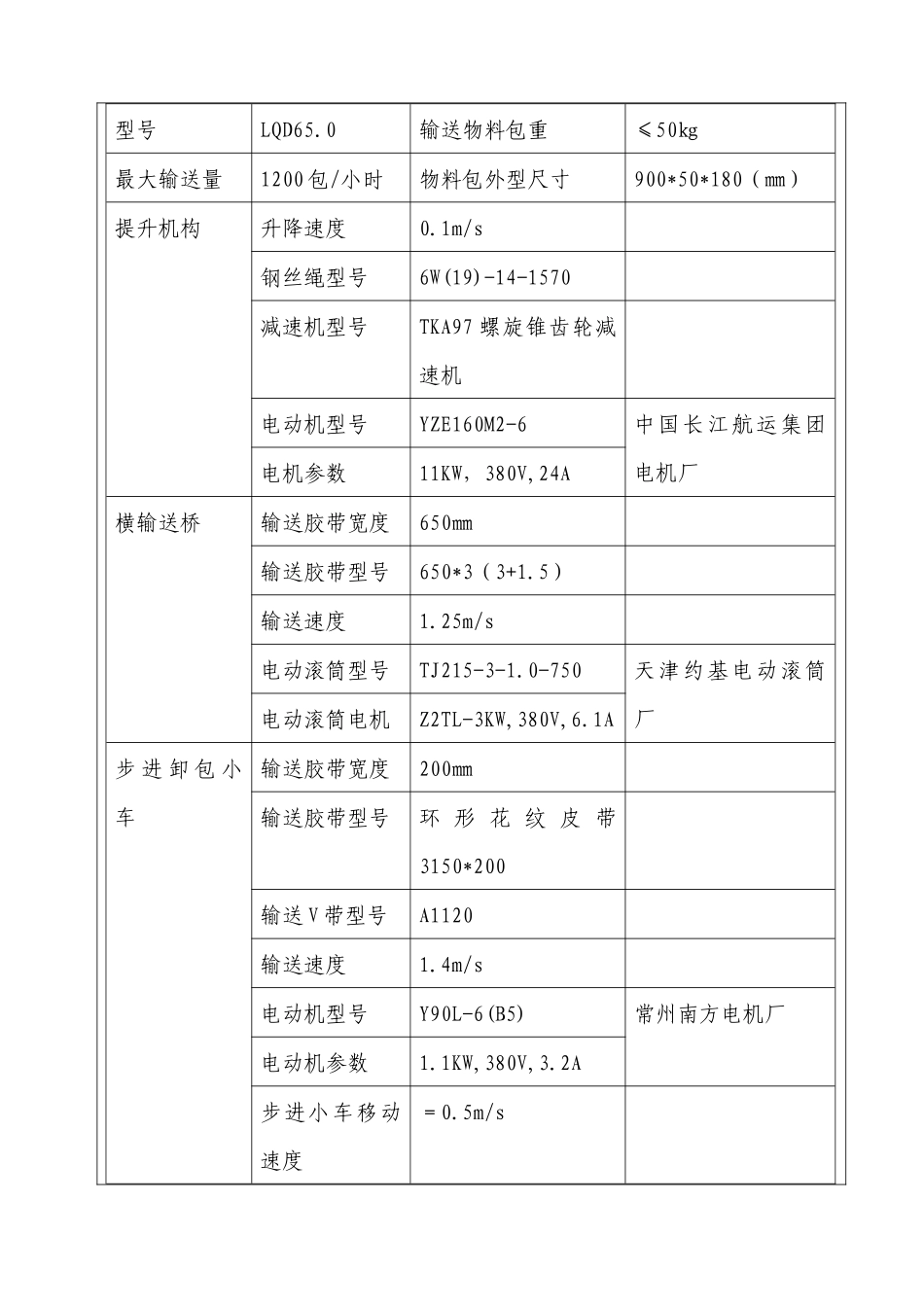

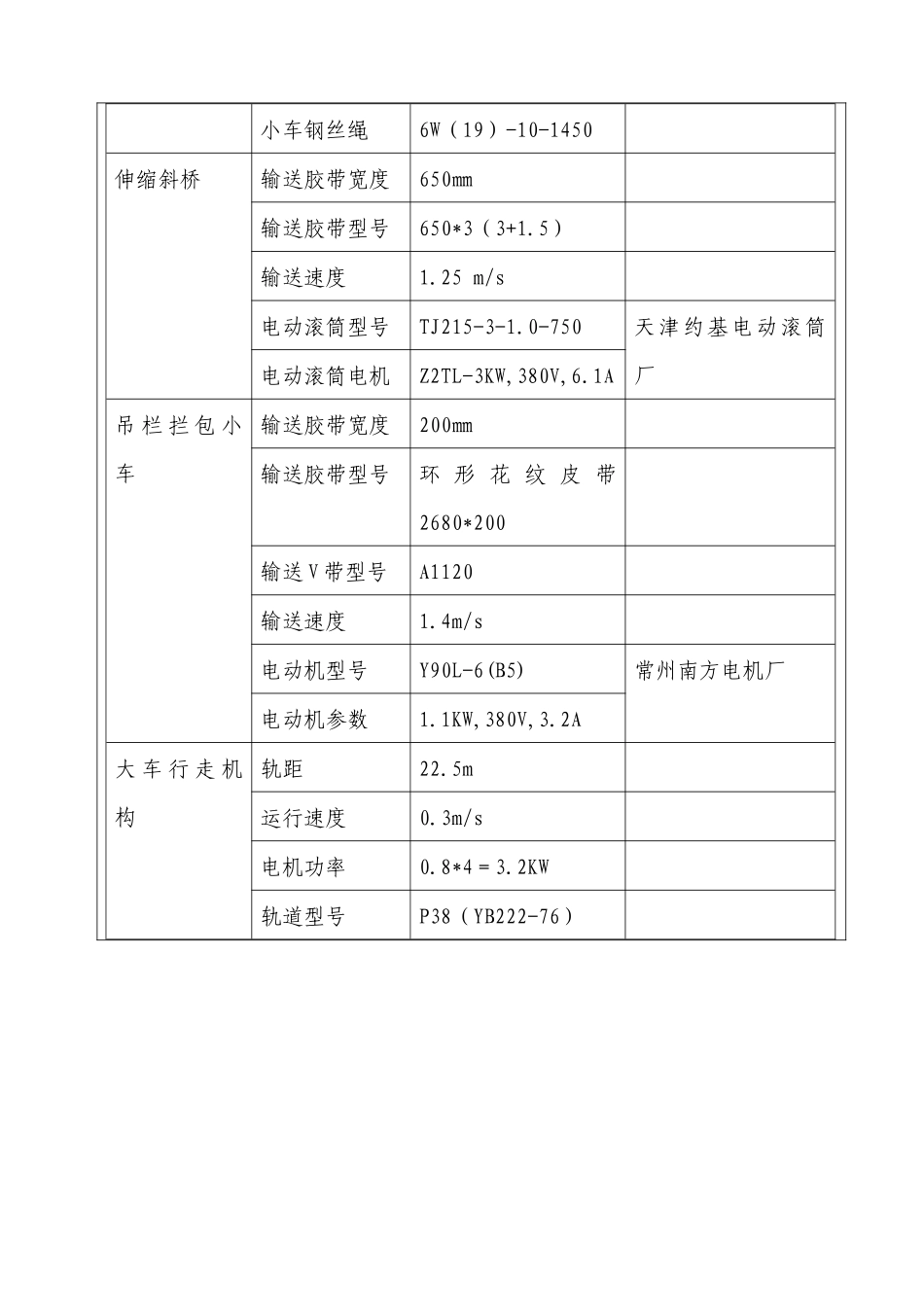

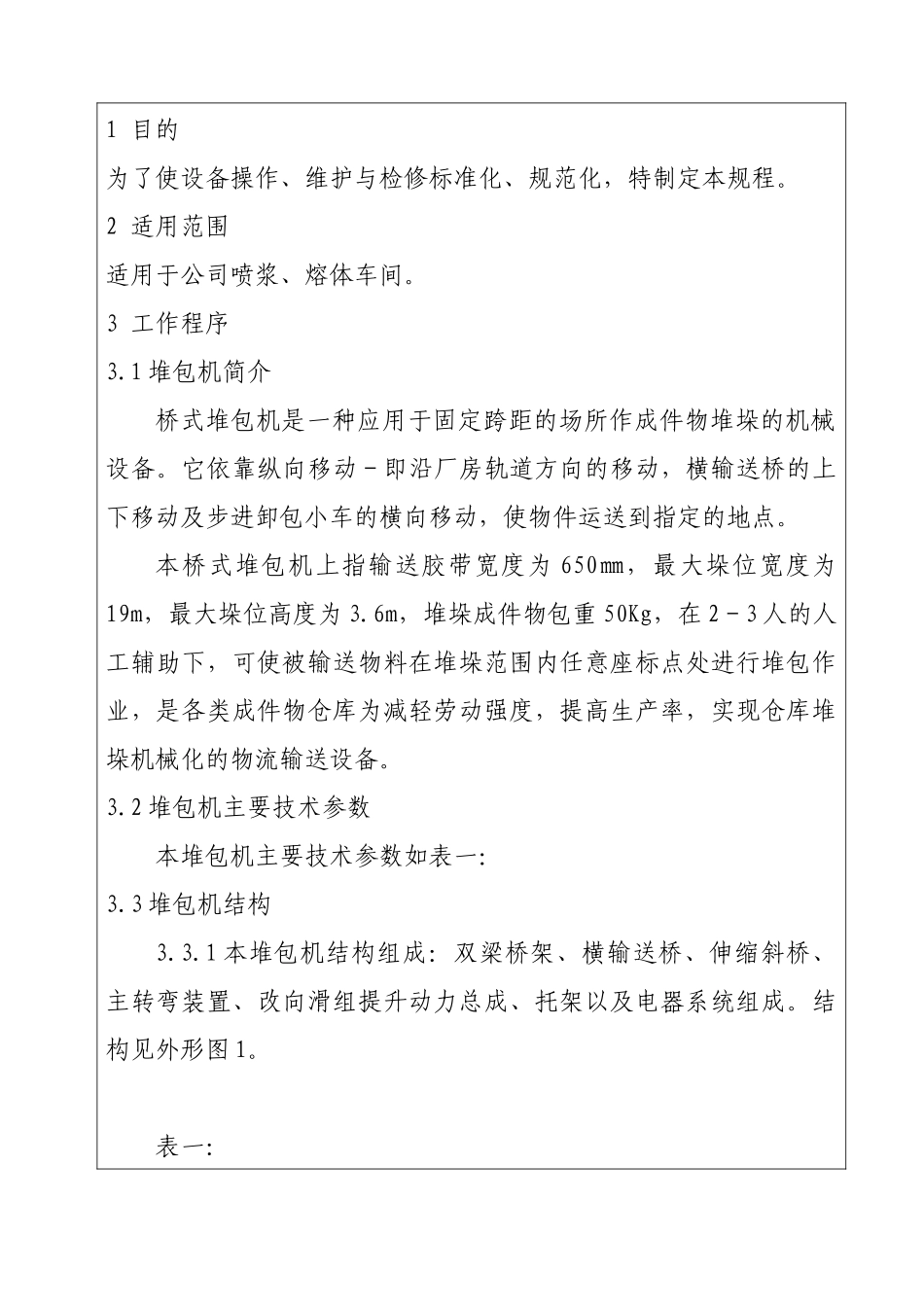

1目的为了使设备操作、维护与检修标准化、规范化，特制定本规程。2适用范围适用于公司喷浆、熔体车间。3工作程序3.1堆包机简介桥式堆包机是一种应用于固定跨距的场所作成件物堆垛的机械设备。它依靠纵向移动－即沿厂房轨道方向的移动，横输送桥的上下移动及步进卸包小车的横向移动，使物件运送到指定的地点。本桥式堆包机上指输送胶带宽度为650㎜，最大垛位宽度为19m，最大垛位高度为3.6m，堆垛成件物包重50Kg，在2－3人的人工辅助下，可使被输送物料在堆垛范围内任意座标点处进行堆包作业，是各类成件物仓库为减轻劳动强度，提高生产率，实现仓库堆垛机械化的物流输送设备。3.2堆包机主要技术参数本堆包机主要技术参数如表一：3.3堆包机结构3.3.1本堆包机结构组成：双梁桥架、横输送桥、伸缩斜桥、主转弯装置、改向滑组提升动力总成、托架以及电器系统组成。结构见外形图1。表一：型号LQD65.0输送物料包重≤50㎏最大输送量1200包/小时物料包外型尺寸900*50*180（㎜）提升机构升降速度0.1m/s钢丝绳型号6W(19)-14-1570减速机型号TKA97螺旋锥齿轮减速机电动机型号YZE160M2-6中国长江航运集团电机厂电机参数11KW，380V,24A横输送桥输送胶带宽度650㎜输送胶带型号650*3（3+1.5）输送速度1.25m/s电动滚筒型号TJ215-3-1.0-750天津约基电动滚筒厂电动滚筒电机Z2TL-3KW,380V,6.1A步进卸包小车输送胶带宽度200㎜输送胶带型号环形花纹皮带3150*200输送V带型号A1120输送速度1.4m/s电动机型号Y90L-6(B5)常州南方电机厂电动机参数1.1KW,380V,3.2A步进小车移动速度＝0.5m/s小车钢丝绳6W（19）-10-1450伸缩斜桥输送胶带宽度650㎜输送胶带型号650*3（3+1.5）输送速度1.25m/s电动滚筒型号TJ215-3-1.0-750天津约基电动滚筒厂电动滚筒电机Z2TL-3KW,380V,6.1A吊栏拦包小车输送胶带宽度200㎜输送胶带型号环形花纹皮带2680*200输送V带型号A1120输送速度1.4m/s电动机型号Y90L-6(B5)常州南方电机厂电动机参数1.1KW,380V,3.2A大车行走机构轨距22.5m运行速度0.3m/s电机功率0.8*4＝3.2KW轨道型号P38（YB222-76）3.3.2桥架是由两根箱形主梁、两根箱形端梁以及两端的大车行走机构所组成。3.3.3每根主梁之端部与端梁钢性地连接在一起，钢板网设置在两根主梁之间，每根主梁外侧设置了拦杆，以保障检修人员的安全。端梁的两端作成直角形，以放置车轮的角形轴承箱，端梁在中部是用精铰制孔用螺栓连接起来的可拆件。此种桥架设计可方便分开两半运输和安装。3.3.4大车运行机构采用分别驱动方式，每个主动车轮有自己有一套驱动装置。每套驱动装置之间没有机械联系，但有电气联锁，当一边的电动机发生故障或停止运转时另一边的电动机因继电器的过载跳脱而使之随即也停止工作。主动车轮装在转轴上。而转轴则支承在端梁箱型内。车轮是支承在旋转心轴上。本系列在大车运行，具有两个主动轮和两个被动轮（我公司所用堆包机因大车行走减速机多次损坏，设备厂家已于2005年大修时改成四个轮同时驱动）。各机构的刹车均采用锥形制动电机实现制动。3.3.5横梁输送桥主要由钢结构横梁、步进卸包小车、电动滚筒、改向滚筒、小车钢丝牵引系统、托辊、输送胶带以及限位开关等组成，步进卸包小车板底部固定有滚轮并与牵引钢丝绳连接，滚轮可在横输送桥横梁导轨中移动。3.3.6伸缩斜桥的一端与主带转弯装置绞轴联接，另一端与横输送桥的绞座相联接，当横输送桥上下移动时，剪式伸缩机随之自动伸缩以适应长短的要求。3.3.7主带转弯装置由顶部框架、中间框架、转向装置安装架、旋转卸包器等部组成。可调整旋转卸包器的使用角度，寻求最佳卸包位置。3.3.8吊架上的爬梯通向桥架上部，以利于检修人员上下。3.3.9提升动力总成由YZE-Z系列电磁制动三相异步电动机和与电机相配的摩擦干式失电制动器、螺旋锥齿轮减速机、开式传动齿轮、卷筒及钢丝绳组成（见图2），YZE-Z系列为电磁制动绕线转子三相异步电动机。电动机内直流电磁制动器的直流电源是由电动机的交流电源经安放在出线盒内的整流装置整流后供给的，当电动机与三相电源接通时，电动机定子产生旋转磁场，同时直流电磁铁的励磁线圈亦由接线盒中的整流装置得到励磁电流，产生了电磁吸力将衔铁...
