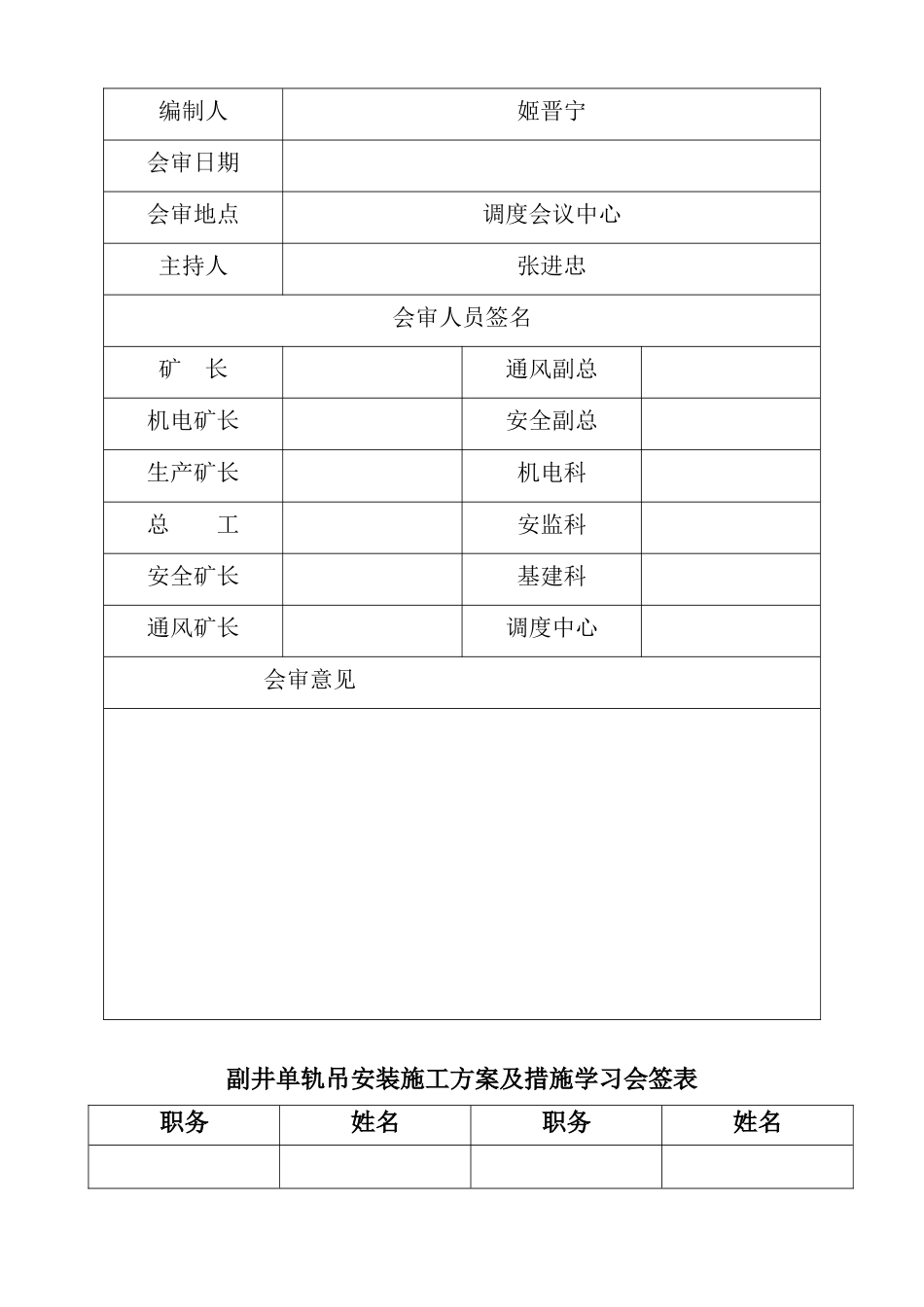

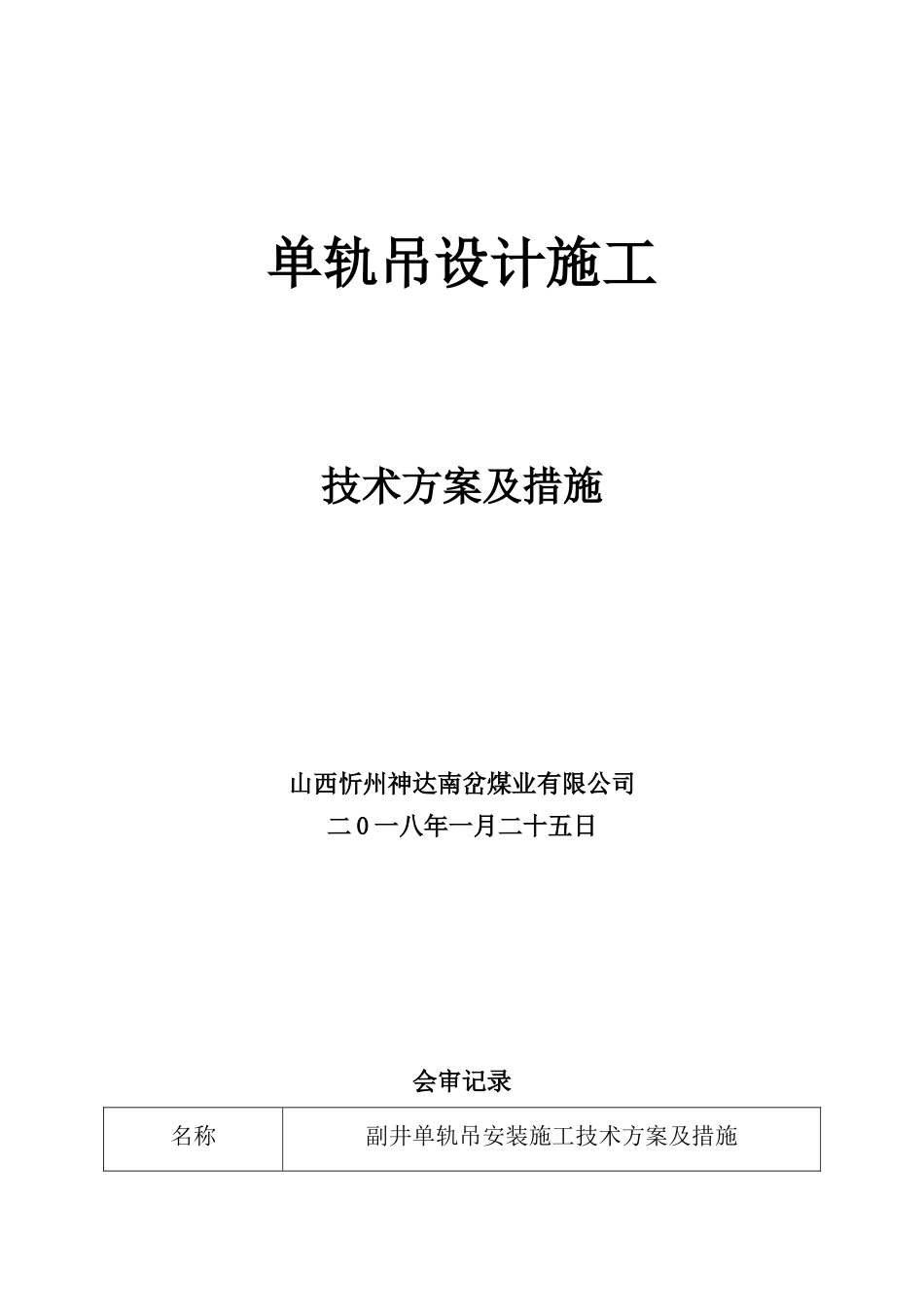

单轨吊设计施工技术方案及措施山西忻州神达南岔煤业有限公司二0一八年一月二十五日会审记录名称副井单轨吊安装施工技术方案及措施编制人姬晋宁会审日期会审地点调度会议中心主持人张进忠会审人员签名矿长通风副总机电矿长安全副总生产矿长机电科总工安监科安全矿长基建科通风矿长调度中心会审意见副井单轨吊安装施工方案及措施学习会签表职务姓名职务姓名单轨吊施工技术方案及措施根据生产建设的需求，为加快我公司生产建设进度，我公司计划于2018年2月4日至2018年2月24日安装副井单轨吊。为确保本次安装工程的安全顺利进行，本次安装工程由双鸭山方圆建筑安装有限公司南岔项目部负责，我公司相关部门配合完成安装工程。一、成立安装领导组组长：张胜利（矿长）陈劲松（项目经理）副组长：赵二忠（安全矿长）张进忠（机电矿长）邵有有（通风矿长）王焕国（生产矿长）王清水（总工程师）尹文良（通风副总）田春喜（安全副总）李贤保（机电经理）（安装负责人）成员：姬晋宁杨志弘贾心宽茹文明二、职责组长：全面组织本次安装工程，协调各部门积极配合项目部完成安装工程任务。项目经理：全面组织本次安装工程，组织落实安装工程的各项措施，组织安装人员进行安装。副组长：机电矿长、机电科长负责安装期间机电设备的安全运行及相关配件的加工制作。监督机电设备、设施的安全使用情况。负责运输设施的安全使用监督。总工程师、技术科长负责单轨吊安装的技术指导积极配合厂家完善技术服务工作。安全矿长、安监科长负责安装期间的安全监督工作。通风矿长、通风副总负责安全期间通风管理。生产矿长、基建科长负责单轨吊安装的生产组织协调，监督安装工程中锚杆、锚索预紧力试验。安装负责人负责组织安装人员，全面负责安装工程的现场安全监督，严格按技术要求进行工程施工，确保安全技术措施落实到位，合理组织安装工程人员，确保工程安全，保质完成。工程安装完毕后，由组长组织，各部门参与进行安装工程验收。三、安装工期2018年2月4日至2018年2月24日四、巷道基本情况概述及单轨吊布置图1、单轨吊井下线路布置图见CAD版的单轨吊轨道运输线路图，单轨吊从地面开始直接吊运支架和物料，经副斜井进入各安装地点。2、副斜井单轨吊布置副斜井运输线路段见运输线路图1-2段，副井现状断面图如图一所示，副斜井长度733m，平均坡度14°，宽4.5m，管路离巷道帮0.5m，井口处巷道高度4m，其余巷段高度4.3m。吊挂点偏离巷道中心250mm。将来副井布置单轨吊运输和猴车运人装置，断面布置如图二所示。巷道高度最低要求：H=800（单轨吊轨道底距离巷道顶板高度）+900（轨道底部距离支架上表面距离）+2000（综采支架运输最低高度）+200（支架底距离底板高度）=3900mm。即轨道敷设完毕后，单轨吊轨道底边缘距离巷道底板高度最小为3100mm。单轨吊轨道中心布置在距离巷道中心250mm处。3、副井底联络巷段见运输线路图2-3段，线路长度34米，单轨吊布置断面图如图三所示。矩形断面，巷道宽度4.5米，高度4m，巷道坡度0°。吊挂方式选择单吊挂板三链吊挂方式。巷道高度最低要求：H=600（单轨吊轨道底距离巷道顶板高度）+900（轨道底部距离支架上表面距离）+2000（综采支架运输最低高度）+200（支架底距离底板高度）=3700mm。即轨道敷设完毕后，单轨吊轨道底边缘距离巷道底板高度最小为3100mm。单轨吊轨道中心布置在巷道中心处。图一、副斜井现状断面图图二、副斜井与猴车共存巷道布置断面图图三副井底联络巷段单轨吊布置断面图五、轨道选型和吊挂方式的选择1、轨道选型副斜井选择3m/根I140V型重轨，其余巷段及地面选择2m/根I140E型轻型轨道。2、轨道吊挂方式的选择2.1、副斜井发漩段副斜井上段，当发碹混凝土层以上为土层时，发碹厚度不低于500mm水泥砂浆，轨道吊挂选择四根短锚杆双吊挂板吊挂如图十二所示，选用细牙螺纹为M24的高强锚杆，锚杆直径不小于φ22mm，细丝部分为M24，锚杆长度不小于0.6m，设计锚固力25KN，拉拔试验锚固力75KN；在只有发碹混凝土段，混凝土层直接打透把锚杆穿过去，用钻孔短11号工字钢将锚杆固定住，如图十三所示，锚杆选用细牙螺纹为M24的高强锚杆，长度根据现场情况确定。2.2、I140V...
