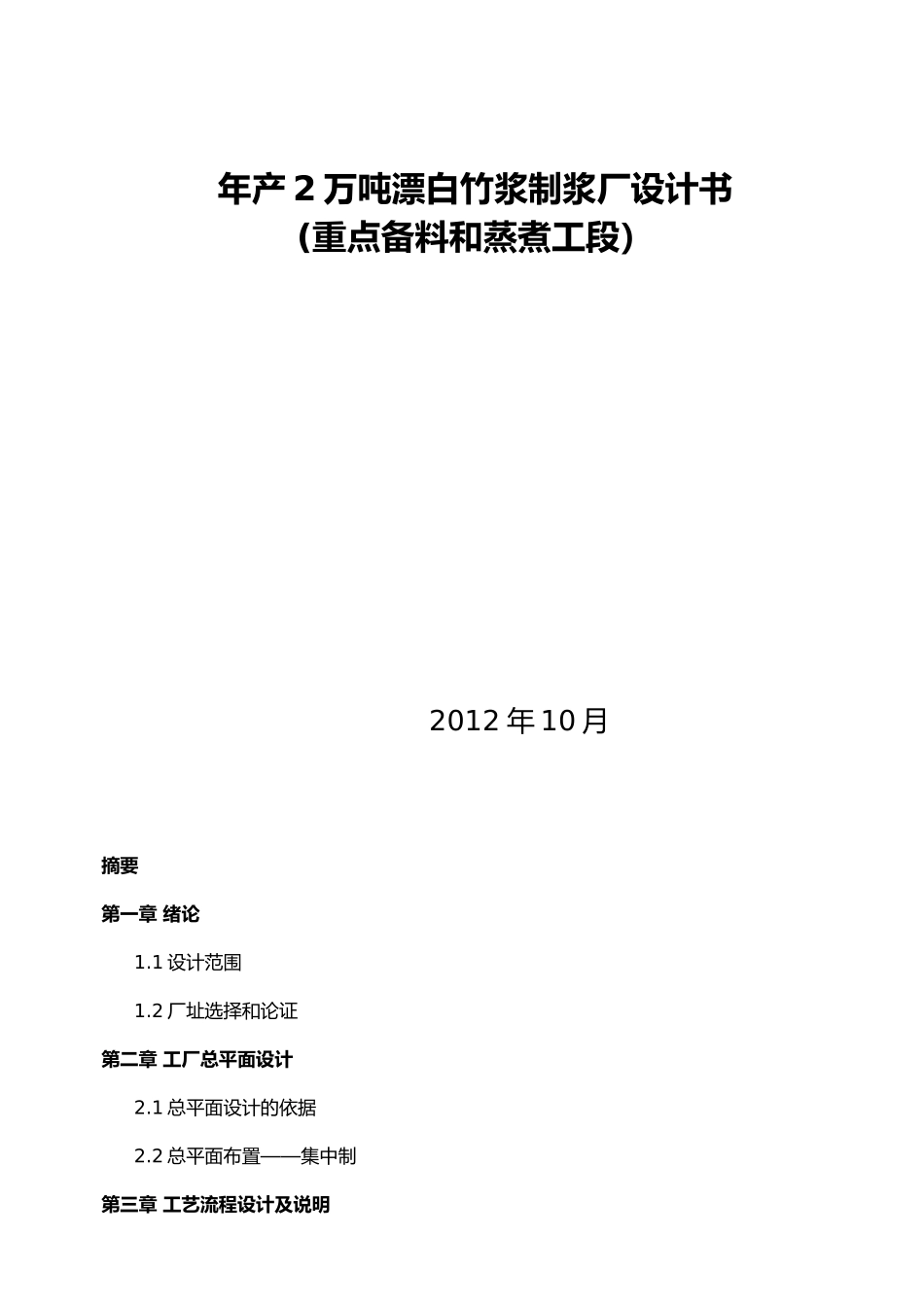

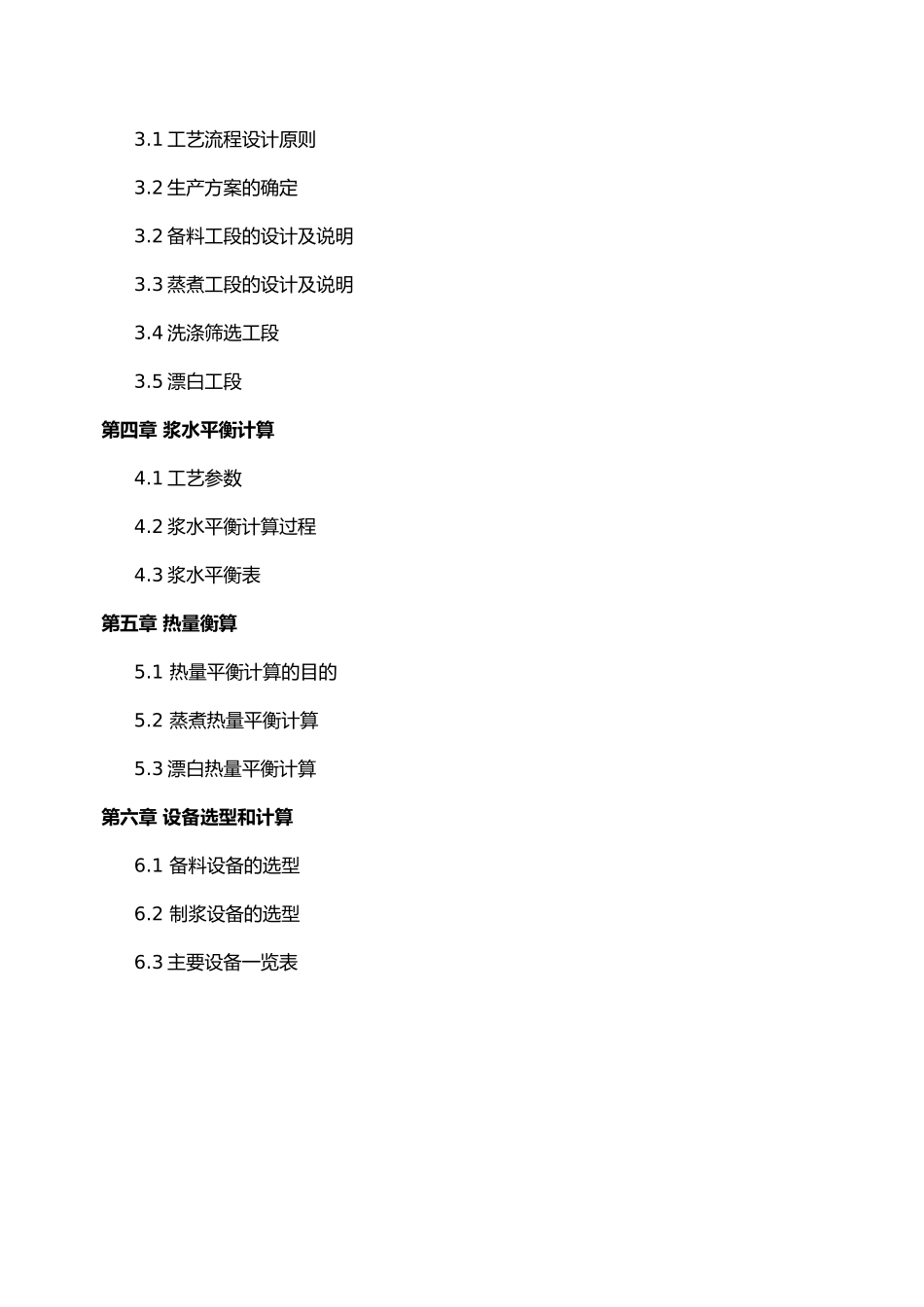

年产2万吨漂白竹浆制浆厂设计书(重点备料和蒸煮工段）2012年10月摘要第一章绪论1.1设计范围1.2厂址选择和论证第二章工厂总平面设计2.1总平面设计的依据2.2总平面布置——集中制第三章工艺流程设计及说明3.1工艺流程设计原则3.2生产方案的确定3.2备料工段的设计及说明3.3蒸煮工段的设计及说明3.4洗涤筛选工段3.5漂白工段第四章浆水平衡计算4.1工艺参数4.2浆水平衡计算过程4.3浆水平衡表第五章热量衡算5.1热量平衡计算的目的5.2蒸煮热量平衡计算5.3漂白热量平衡计算第六章设备选型和计算6.1备料设备的选型6.2制浆设备的选型6.3主要设备一览表摘要本设计是为设计年产2万吨漂白竹浆用于高档卫生纸的制浆厂，重点工段是备料和蒸煮工段。我国目前木材资源较少，故选择广西的竹材作为制浆造纸的原料。竹材在广西分布广泛价，且生长周期短，每年可用于造纸的多达百万吨以上，但目前实际利用率比较低。在制浆方面，采用撕丝除髓备料的技术，可以使纤维素损伤较少，同时竹节也跟着破裂。蒸煮采用改良硫酸盐法蒸煮）,具有更好的脱木素选择性，蒸煮更为均匀。关键词：竹浆、备料、蒸煮、制浆。第一章绪论1.1设计范围设计年产2万吨的全竹浆，用于高档卫生纸的抄造。该产品主要以毛竹为原料，制浆采用硫酸盐蒸煮工艺，抄造过程中未添加任何有害化辅料，产品卫生、环保，产品质量优异，强度、吸水性、吸附性极佳。是真正的“环保生活用纸”，具有广阔的市场前景。1.2厂址选择和论证年产2万吨全竹浆厂址建于广西省临桂县，临桂县位于“山水甲天下”的桂林西郊，县城为桂林市西城工业开发区，距离桂林市区六公里。临桂地理位置，陆空交通十分便利。距离县城15公里的两江国际机场是我国西南最大的国际航空港，柳贵高速公路、321国道、322国道、20217省道、湘桂铁路等陆上交通动脉交汇县城。全县由广西主电网供电，现有2000千伏安变电站两座，用水大有保障，有33个大、中、小、型水库，排污管网纵横畅通。同时县城地处亚热带季风区，北纬25°以南，属南亚热带和热带北缘季风气候区，纬度低、日照时间长、气温高、热量丰富、雨量充沛、雨热同季、夏长冬短，年平均气温17.9～22.6℃，≥10℃的活动积温5657.7～8159.1℃，降雨量1300～2800mm。年平均无霜期在320d以上，非常适合于竹子的生长，尤其是丛生竹林。竹子一旦造林成功，在几十年内可年年择伐，永续利用，青山常在；竹子形态端直挺拔，茎秆秀丽，枝叶婆娑，四季常绿；地下根系发达，相互交织，在山坡、台地、河堤、江滩、湖岸有很好的固结土壤和防止水土流失的作用。临桂现有竹林面积10万亩，竹材总蓄积量100多万吨，加上周边地区的竹材量，每年可供造纸用竹材50万吨以上。西竹材的砍伐和储存工作有季节性，一般从先年的10月至第2年的5月，伐龄为2～3年。第二章工厂总平面设计2.1总平面设计依据（1）工厂的组成资料是指工厂生产的性质及其规模大小，企业管理体制和对外协作关系等资料以及在设计的技术经济部分规定的本厂所以生产组成部分（基本生产、辅助生产、附属或副产品生产的各个车间）、运输供应机构、工厂行政管理部门等。在总平面设计时，要根据这些组成部分的性质把全厂划分成几个区域，进行大致合理的安排。（2）建筑工程明细表根据工程组成而确定的主要建筑物和构筑物的工程项目。（3）生产工艺资料包括产品品种明显和生产规模、工艺流程图、生产工艺对建筑物布置和运输上的要求、各劳工的劳动组织和定员编制等。（4）厂址选择资料包括厂区的地形、地势、地质、面积、气象及水文地质条件。（5）工厂发展规划包括分期建设规模和最后规模2.2总平面布置——集中制综合考虑建厂地理及生产条件，总平面布置采取集中式。集中式总平面布置（硫酸盐法竹浆厂）1-贮料场2-推木机3-备料间4-竹片仓5-回收车间及锅炉房6-电机房7-筛选工段8-纸板车间9-成品库10-洗浆车间11-蒸煮车间12-中心化验室13-办公楼14-食堂15-机修车间16-车间化验室17-运输站第三章工艺流程设计及说明3.1工艺流程设计原则所建纸浆厂以竹子为原料，产品为卫生纸纸浆。依据竹子的特性，从而确定整个纸浆厂的工艺流程。竹类细胞主要有纤维细胞、薄壁细胞、石细胞、导管、表皮细胞...
