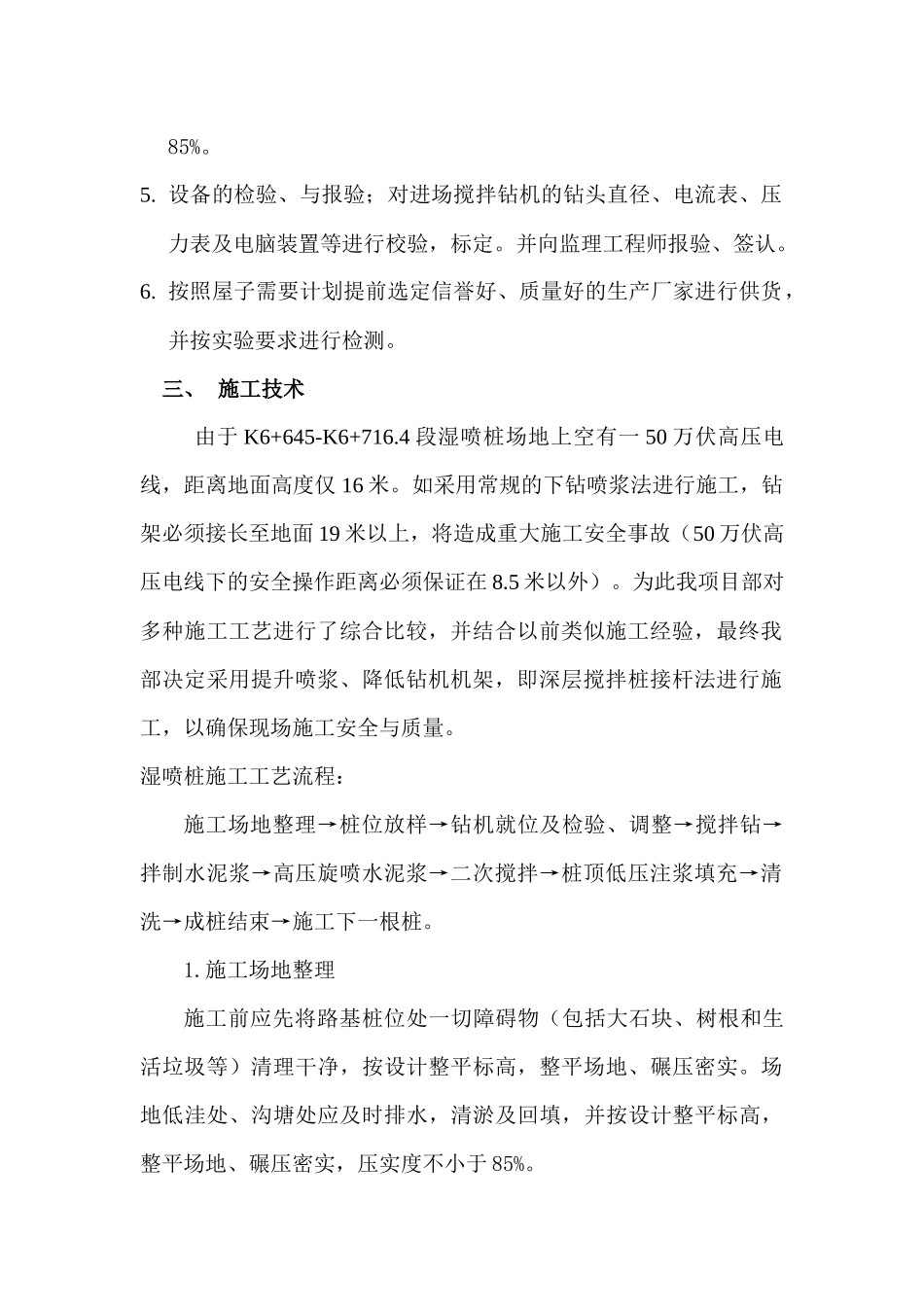

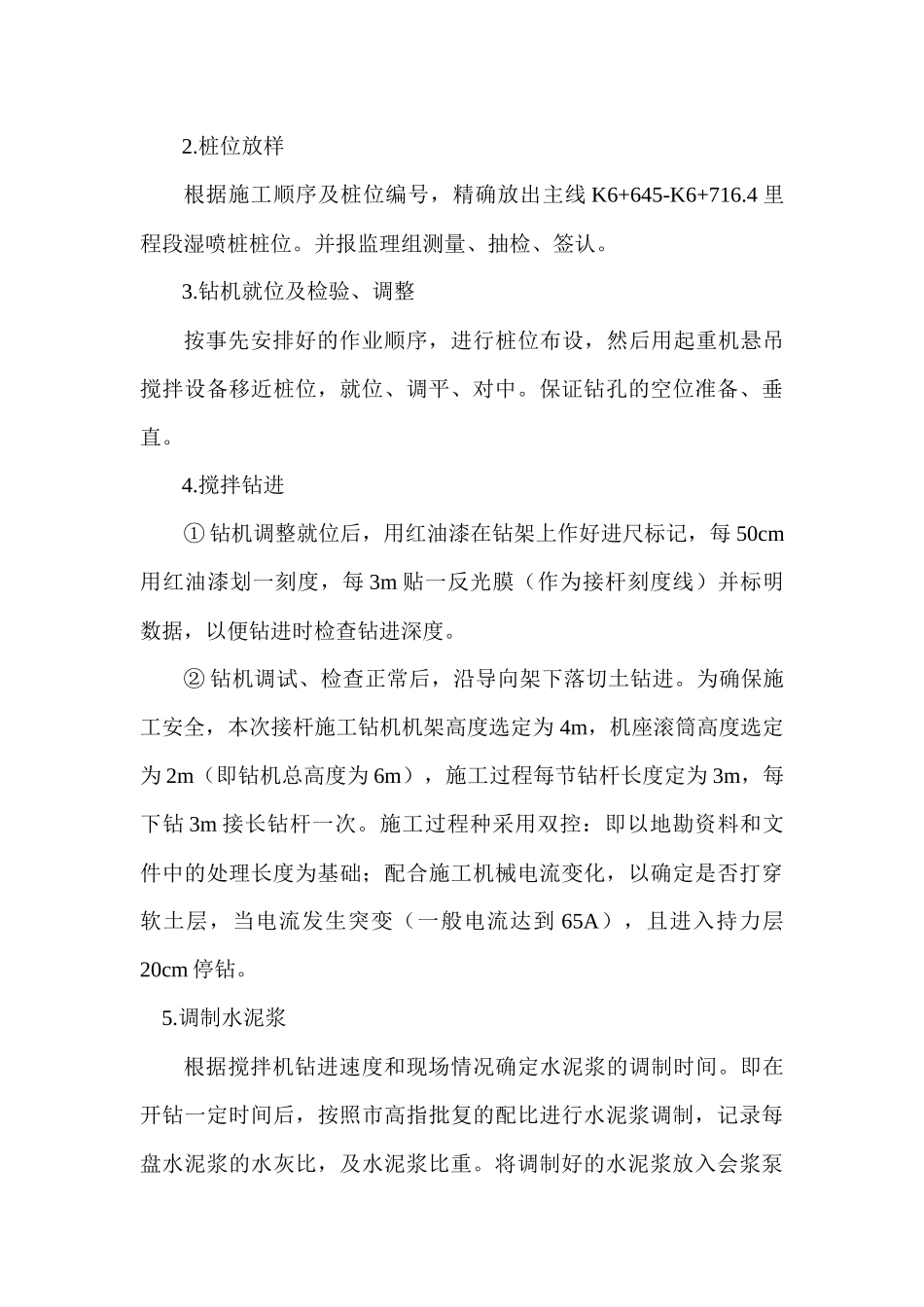

K6+645～K6+716.4高压线段湿喷桩接杆法施工技术方案一、工程概况由于主线K6+645-K6+716.4上空有一50万伏高压电线，距离地面高度仅16米，根据《施工安全手册》中的规定50万伏高压安全操作距离必须保证在8.5米以外，为确保本段湿喷桩的施工安全，我部对多种施工工艺进行了综合比较，并结合以前类似施工经验，决定采用深层搅拌桩接杆法进行施工，以降低钻机机架高度，确保施工安全。本次湿喷桩接杆法施工里程为K6+645-K6+716.4，处理宽度为高压线两侧各5.5米，左幅处理数量为385根，桩长为14.8m，右幅处理数量为385根，桩长为15.2m。处理总工程量为11557.7m。桩径50cm，桩距1.2m呈梅花形布置。二、施工准备1.收集有关技术资料，重点熟悉施工场地的工程地质、水文地质及高压线下施工安全操作资料，并认真理解、掌握设计图意及有关要求。2.熟悉机械操作规程及水泥搅拌桩接杆法的施工工艺，了解选用设备的性能。3.组织相关技术人员认真学习市高指、总监办和项目部下发的有关水泥搅拌桩施工培训教材及相关文件。4.按设计及规范要求清理场地，整平并碾压密实，压实度不小于85%。5.设备的检验、与报验；对进场搅拌钻机的钻头直径、电流表、压力表及电脑装置等进行校验，标定。并向监理工程师报验、签认。6.按照屋子需要计划提前选定信誉好、质量好的生产厂家进行供货，并按实验要求进行检测。三、施工技术由于K6+645-K6+716.4段湿喷桩场地上空有一50万伏高压电线，距离地面高度仅16米。如采用常规的下钻喷浆法进行施工，钻架必须接长至地面19米以上，将造成重大施工安全事故（50万伏高压电线下的安全操作距离必须保证在8.5米以外）。为此我项目部对多种施工工艺进行了综合比较，并结合以前类似施工经验，最终我部决定采用提升喷浆、降低钻机机架，即深层搅拌桩接杆法进行施工，以确保现场施工安全与质量。湿喷桩施工工艺流程：施工场地整理→桩位放样→钻机就位及检验、调整→搅拌钻→拌制水泥浆→高压旋喷水泥浆→二次搅拌→桩顶低压注浆填充→清洗→成桩结束→施工下一根桩。1.施工场地整理施工前应先将路基桩位处一切障碍物（包括大石块、树根和生活垃圾等）清理干净，按设计整平标高，整平场地、碾压密实。场地低洼处、沟塘处应及时排水，清淤及回填，并按设计整平标高，整平场地、碾压密实，压实度不小于85%。2.桩位放样根据施工顺序及桩位编号，精确放出主线K6+645-K6+716.4里程段湿喷桩桩位。并报监理组测量、抽检、签认。3.钻机就位及检验、调整按事先安排好的作业顺序，进行桩位布设，然后用起重机悬吊搅拌设备移近桩位，就位、调平、对中。保证钻孔的空位准备、垂直。4.搅拌钻进①钻机调整就位后，用红油漆在钻架上作好进尺标记，每50cm用红油漆划一刻度，每3m贴一反光膜（作为接杆刻度线）并标明数据，以便钻进时检查钻进深度。②钻机调试、检查正常后，沿导向架下落切土钻进。为确保施工安全，本次接杆施工钻机机架高度选定为4m，机座滚筒高度选定为2m（即钻机总高度为6m），施工过程每节钻杆长度定为3m，每下钻3m接长钻杆一次。施工过程种采用双控：即以地勘资料和文件中的处理长度为基础；配合施工机械电流变化，以确定是否打穿软土层，当电流发生突变（一般电流达到65A），且进入持力层20cm停钻。5.调制水泥浆根据搅拌机钻进速度和现场情况确定水泥浆的调制时间。即在开钻一定时间后，按照市高指批复的配比进行水泥浆调制，记录每盘水泥浆的水灰比，及水泥浆比重。将调制好的水泥浆放入会浆泵中搅拌，水泥浆的搅拌量按一根桩的用灰量加150Kg搅拌。严禁水泥浆中出现水泥硬块及其他块状杂质，以防在喷将时堵塞喷嘴。6.高压旋喷水泥浆当深层搅拌钻机钻至持力层20cm后，用灰浆泵将已搅拌均匀的水泥浆从集料斗中抽起，顺高压胶管注入输浆管路，开始进行喷浆。并在桩底保持不小于1分钟持续喷浆时间，以确保桩底质量，从而提高桩基承载力。然后慢慢提升搅拌钻头（提升喷浆速度V=0.6m/min）,边提升边进行旋喷（每提升旋喷3m拆卸钻杆一次），每次拆卸钻头后再喷浆提升，以确保每次拆卸钻杆时的喷浆重叠深度不小于1.0m，直至地面整平高程下0.25m处。7.二次搅拌为了使深层的土料同水泥浆...
