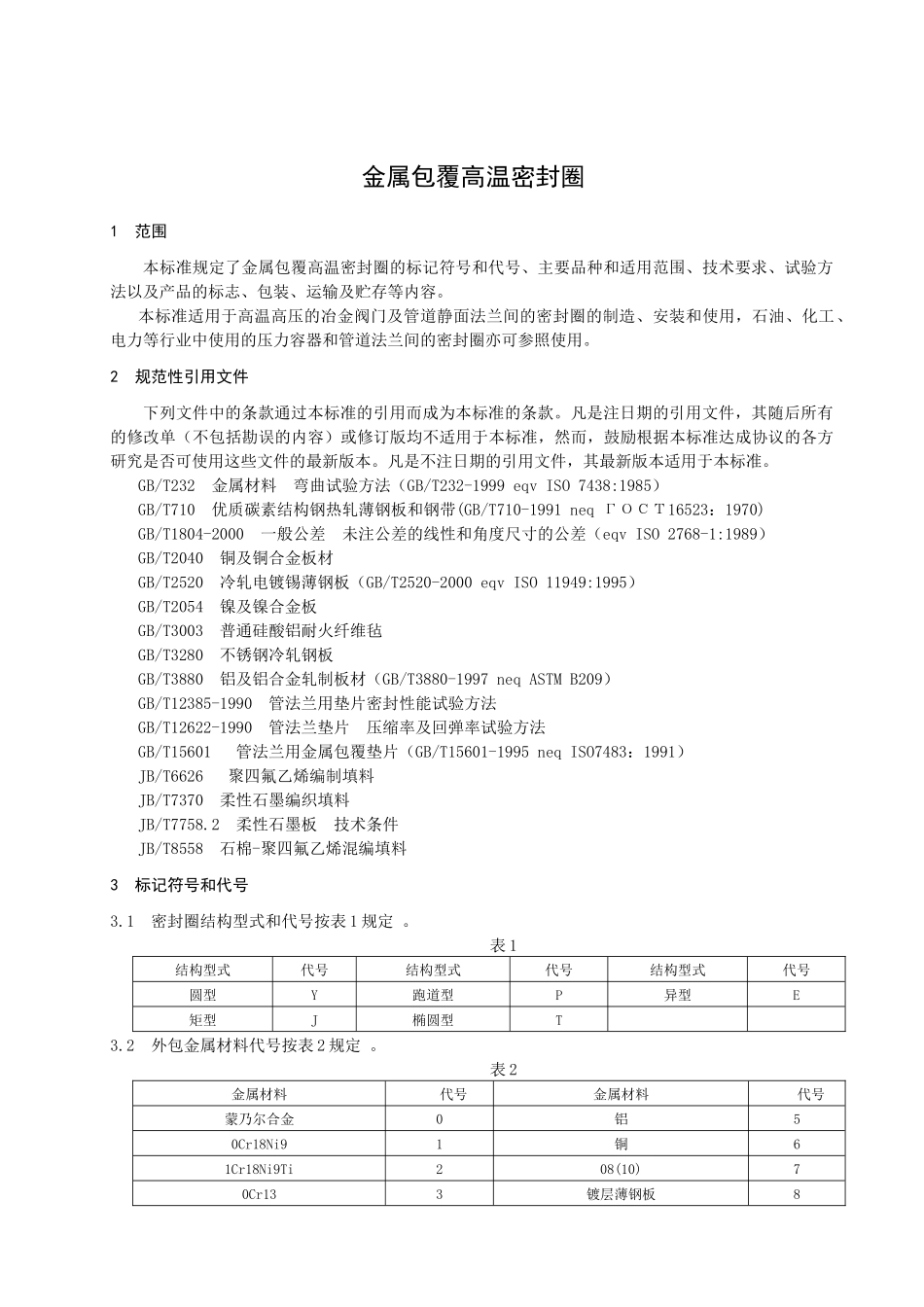

ICSH90/99中华人民共和国黑色冶金行业标准YBYB/T4059—××××代替YB/T4059－1991金属包覆高温密封圈Hightemperaturecladdingmetalo-ring（报批稿）××××-××-××发布发布××××-××-××实施中华人民共和国发展和改革委员会发布前言本标准代替YB/T4059-1991《金属包覆高温密封圈》。本标准与YB/T4059-1991相比，主要修订内容如下：—金属包覆密封圈的标记方法与原标准不同；—删除了原标准中金属包覆密封圈规格的内容；—技术要求中增加了焊接要求及性能要求；—规定了表征密封圈密封性能的三项指标：压缩率、回弹率、气体泄露率。本标准由中国钢铁工业协会提出。本标准由冶金机电标准化技术委员会归口。本标准由秦皇岛冶金机械有限公司负责起草。本标准主要起草人：牛新民、邢卫平、王伟峰、刘玲霞、杨凤民。本标准所代替标准的历次版本发布情况为：YB/T4059-1991。金属包覆高温密封圈1范围本标准规定了金属包覆高温密封圈的标记符号和代号、主要品种和适用范围、技术要求、试验方法以及产品的标志、包装、运输及贮存等内容。本标准适用于高温高压的冶金阀门及管道静面法兰间的密封圈的制造、安装和使用，石油、化工、电力等行业中使用的压力容器和管道法兰间的密封圈亦可参照使用。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T232金属材料弯曲试验方法（GB/T232-1999eqvISO7438:1985）GB/T710优质碳素结构钢热轧薄钢板和钢带(GB/T710-1991neqГОСТ16523：1970)GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1:1989）GB/T2040铜及铜合金板材GB/T2520冷轧电镀锡薄钢板（GB/T2520-2000eqvISO11949:1995）GB/T2054镍及镍合金板GB/T3003普通硅酸铝耐火纤维毡GB/T3280不锈钢冷轧钢板GB/T3880铝及铝合金轧制板材（GB/T3880-1997neqASTMB209）GB/T12385-1990管法兰用垫片密封性能试验方法GB/T12622-1990管法兰垫片压缩率及回弹率试验方法GB/T15601管法兰用金属包覆垫片（GB/T15601-1995neqISO7483：1991）JB/T6626聚四氟乙烯编制填料JB/T7370柔性石墨编织填料JB/T7758.2柔性石墨板技术条件JB/T8558石棉-聚四氟乙烯混编填料3标记符号和代号3.1密封圈结构型式和代号按表1规定。表1结构型式代号结构型式代号结构型式代号圆型Y跑道型P异型E矩型J椭圆型T3.2外包金属材料代号按表2规定。表2金属材料代号金属材料代号蒙乃尔合金0铝50Cr18Ni91铜61Cr18Ni9Ti208(10)70Cr133镀层薄钢板81Cr1343.3充填材料代号按表3规定。表3填料代号填料代号陶瓷纤维T石墨系材料M聚四氟乙烯J石棉填料S3.4密封圈标记口口口——口—口公称压力适用温度填充材料外包材料结构型式例如：外包材料采用0Cr18Ni9，内填料采用陶瓷纤维的圆形金属包覆高温密封圈，在1450℃，1.0MPa的热风管道上使用。应标记为：Y1T-1450-14主要品种及适用范围4.1金属包覆高温密封圈主要分圆型、矩型、跑道型和椭圆型。其示意图见表4。4.2金属包覆高温密封圈适用范围按表5的规定。4.3金属包覆高温密封圈外包材料及填料选用可按用户要求。4.4其它型式密封圈可按用户要求制作，统称为异型。表4圆型密封圈：Yφ×ω×δ矩型密封圈：Jα×β×ω×δ跑道型密封圈：Pα×β×ω×δ椭圆型密封圈：Tα×β×ω×δ表5类型适用范围介质介质温度≤℃压力≤MPa蒙乃尔合金+石墨填料热风14501.0不锈钢+陶瓷纤维填料不锈钢+石墨填料热风14501.0烟气、煤气、尘气、氢气、油气6006.4不锈钢+石棉填料冶金及化工管道5502.508(10)+石棉填料水、蒸气、煤气4502.5铝、铜+石棉填料水、蒸气3504镀层薄钢板+石棉纸水蒸气3002.55技术要求5.1密封圈应符合本标准规定，并按规定程序批准的图样和技术文件制造。5.2密封圈尺寸及偏差5.2.1截面尺寸及偏差按表6规定表6单位：mm截面宽度bb≤2525＜b＜40b≥40厚度δδ（5、6）±0.5δ（6、8）±0.5δ（8、10）±0.5反包宽度L1+0.82+0.83+0.85.2....
