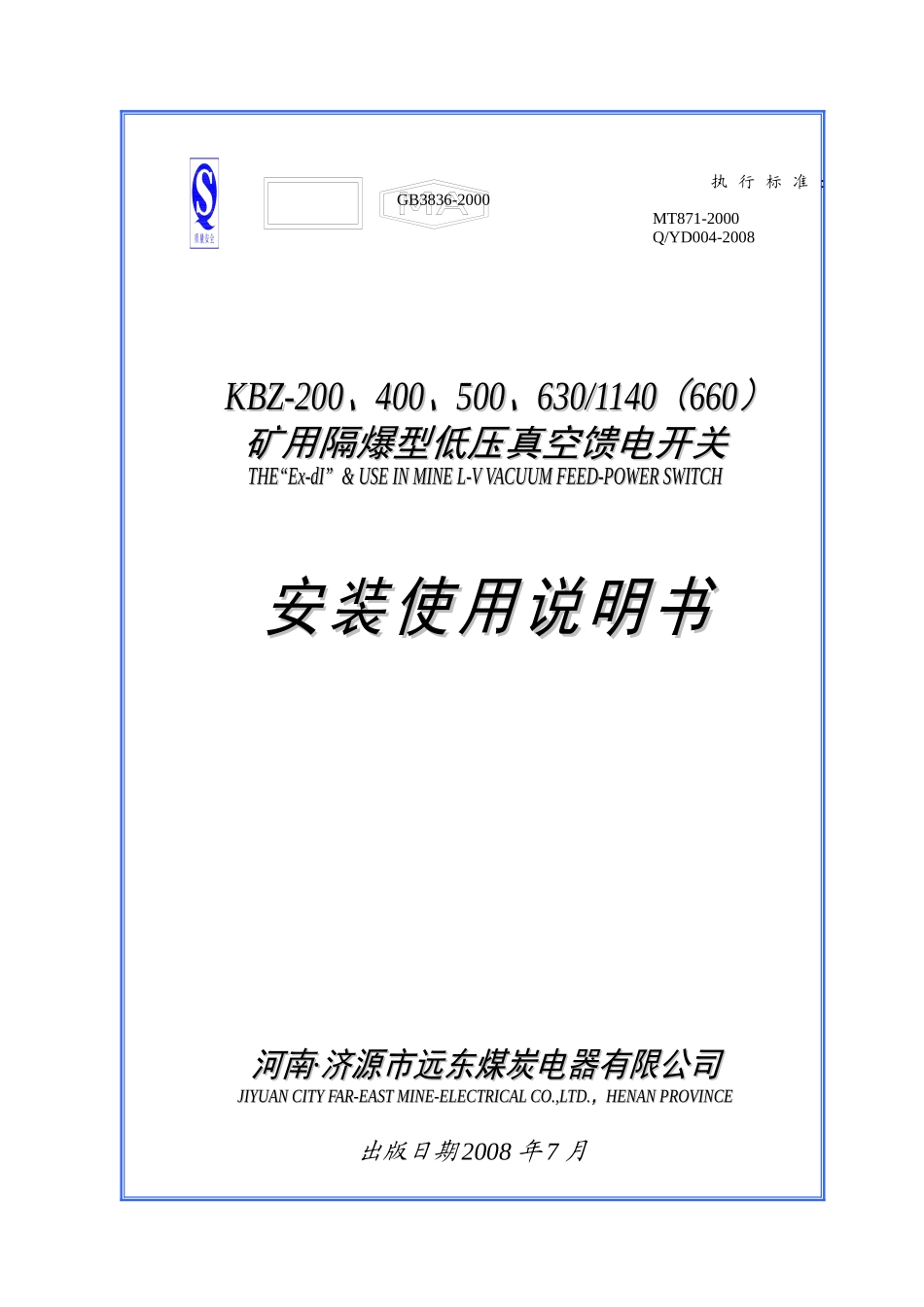

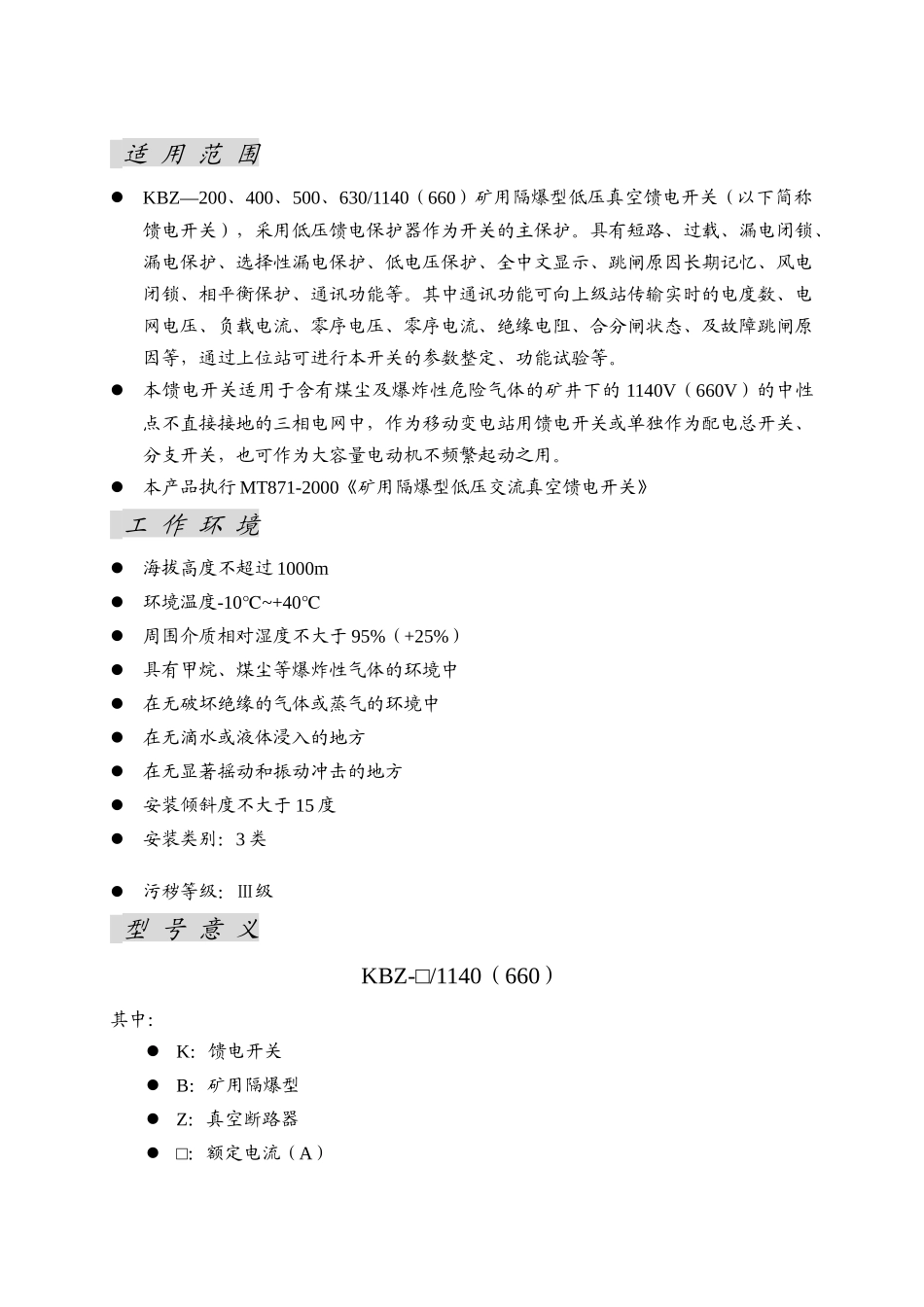

执行标准：GB3836-2000MT871-2000Q/YD004-2008KBZ-200KBZ-200、、400400、、500500、、630/1140630/1140（（660660））矿用隔爆型低压真空馈电开关矿用隔爆型低压真空馈电开关THE“Ex-dI”&USEINMINEL-VVACUUMFEED-POWERSWITCHTHE“Ex-dI”&USEINMINEL-VVACUUMFEED-POWERSWITCH安装使用说明安装使用说明书书河南河南··济源市远东煤炭电器有限公司济源市远东煤炭电器有限公司JIYUANCITYFAR-EASTMINE-ELECTRICALCO.,LTD.JIYUANCITYFAR-EASTMINE-ELECTRICALCO.,LTD.，，HENANPROVINCEHENANPROVINCE出版日期2008年7月适用范围KBZ—200、400、500、630/1140（660）矿用隔爆型低压真空馈电开关（以下简称馈电开关），采用低压馈电保护器作为开关的主保护。具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护、低电压保护、全中文显示、跳闸原因长期记忆、风电闭锁、相平衡保护、通讯功能等。其中通讯功能可向上级站传输实时的电度数、电网电压、负载电流、零序电压、零序电流、绝缘电阻、合分闸状态、及故障跳闸原因等，通过上位站可进行本开关的参数整定、功能试验等。本馈电开关适用于含有煤尘及爆炸性危险气体的矿井下的1140V（660V）的中性点不直接接地的三相电网中，作为移动变电站用馈电开关或单独作为配电总开关、分支开关，也可作为大容量电动机不频繁起动之用。本产品执行MT871-2000《矿用隔爆型低压交流真空馈电开关》工作环境海拔高度不超过1000m环境温度-10~+40℃℃周围介质相对湿度不大于95%（+25%）具有甲烷、煤尘等爆炸性气体的环境中在无破坏绝缘的气体或蒸气的环境中在无滴水或液体浸入的地方在无显著摇动和振动冲击的地方安装倾斜度不大于15度安装类别：3类污秽等级：Ⅲ级型号意义KBZ-□/1140（660）其中：K：馈电开关B：矿用隔爆型Z：真空断路器□：额定电流（A）1140（660）：额定工作电压（V）技术参数额定电压：1140V（660V）额定电流：200、400、500、630A额定频率：50Hz极限分断能力：7.5kA9KA15KA漏电闭锁电阻值：22K+20%（660V），40K+20%（1140V）漏电保护电阻值：11K+20%（660V），20K+20%（1140V）馈电开关性能中文显示功能：汉字显示当前网络电流、电压及故障状态，并可以通过2个按钮（不打开门盖）进行参数的设置和检查；短路保护：短路电流整定分档可调。标称值分别为开关额定电流的1.6倍、2.0倍、3.0倍、4.0倍、5.0倍、6.0倍、8.0倍、10.0倍八级整定，整定误差不超过±8%，短路保护动作时间小于0.1S；短路保护以负载合闸时的起动电流整定，约为负载额定工作电流的5~7倍。过载保护：过载电流整定分档可调。分为1、2、3、4档。其反时限特征符合表1规定；表1过载反时限表延时时间整定位置过载电流12341.05×Ie∞∞∞∞1.20×Ie10′-20′20′-30′30′-40′40′-60′1.50×Ie90″-110″110″-130″130″-150″150″-180″2.00×Ie45″-55″55″-65″65″-75″75″-90″6.00×Ie8″-11″8″-11″11″-14″11″-14″漏电闭锁保护：开关合闸前当负载侧对地绝缘电阻降低到40KΩ+20%（1140），22KΩ+20%（660V）时，保护器实现漏电闭锁，使开关不能合闸。当绝缘值上升到闭值的1.2倍时，自动解除漏电闭锁。漏电保护：在开关合闸后，综合保护装置将检测漏电电阻，当电阻值小于20KΩ（1140V）和11KΩ（660V）时，保护装置给出保护动作使馈电开关跳闸。选择性漏电保护：只有开关整定为分开关时才具有选择性漏电保护功能。在开关合闸后，综合保护装置将检测漏电电阻，当电阻值小于5~20KΩ（1140V）和5~13KΩ（660V）时，保护装置给出保护动作使馈电开关跳闸。自检功能：开机后保护装置进行自检，当检测到保护装置自身故障后，显示自检故障，此时需更换保护器。低电压保护功能：当电网电压降低至额定电压的65%以下时，保护器可靠发出跳闸令，馈电开关跳闸，实现低电压保护功能。电网实时参数显示：开关工作时显示电网的实时电压及负载侧的实时电流，其精度为±8%。相平衡保护：任一相电源断路，或低于或高于其它两相负载电流的50%时，经5~30s延时，保护动作，断开馈电开关。此功能的打开和关...
