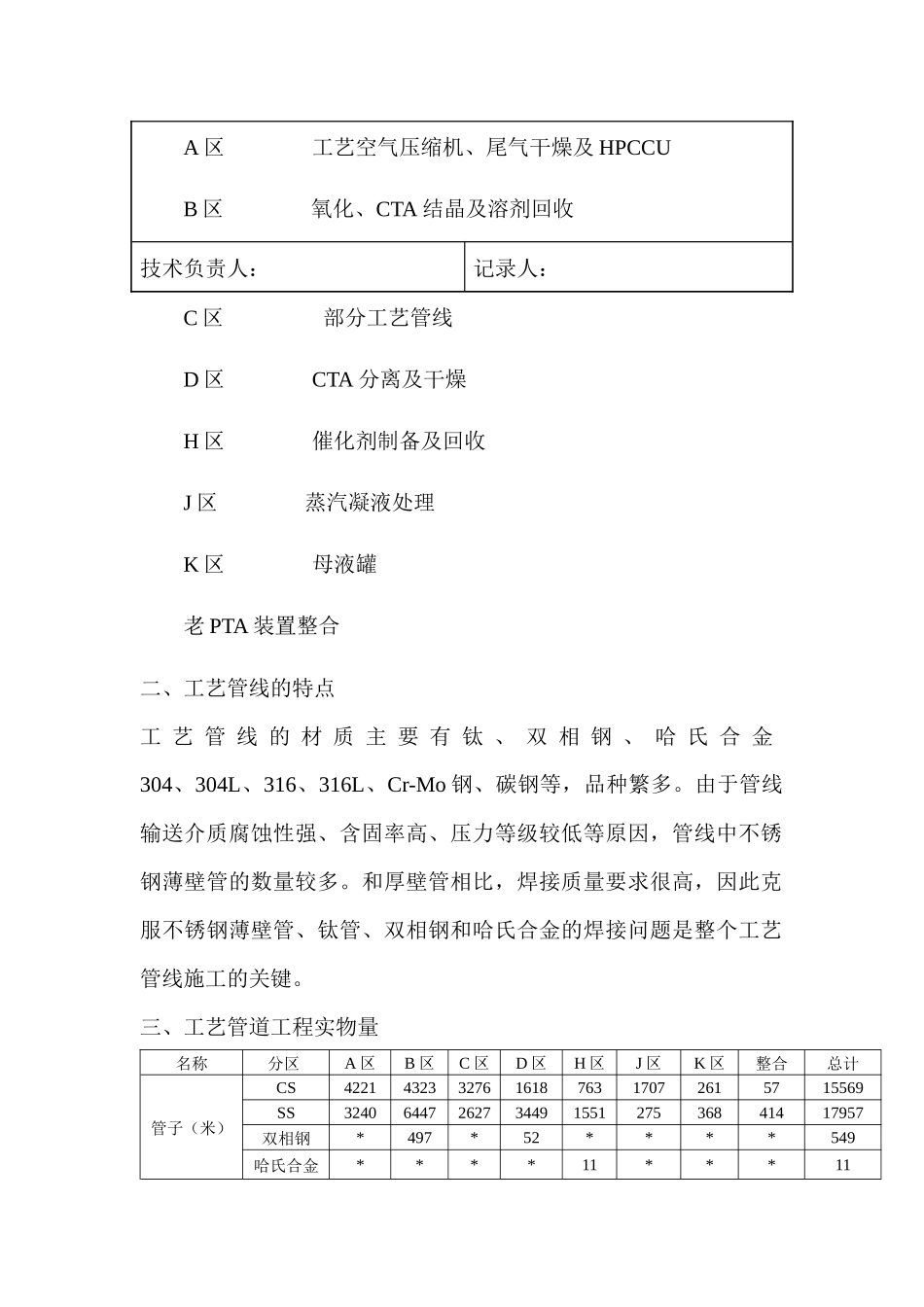

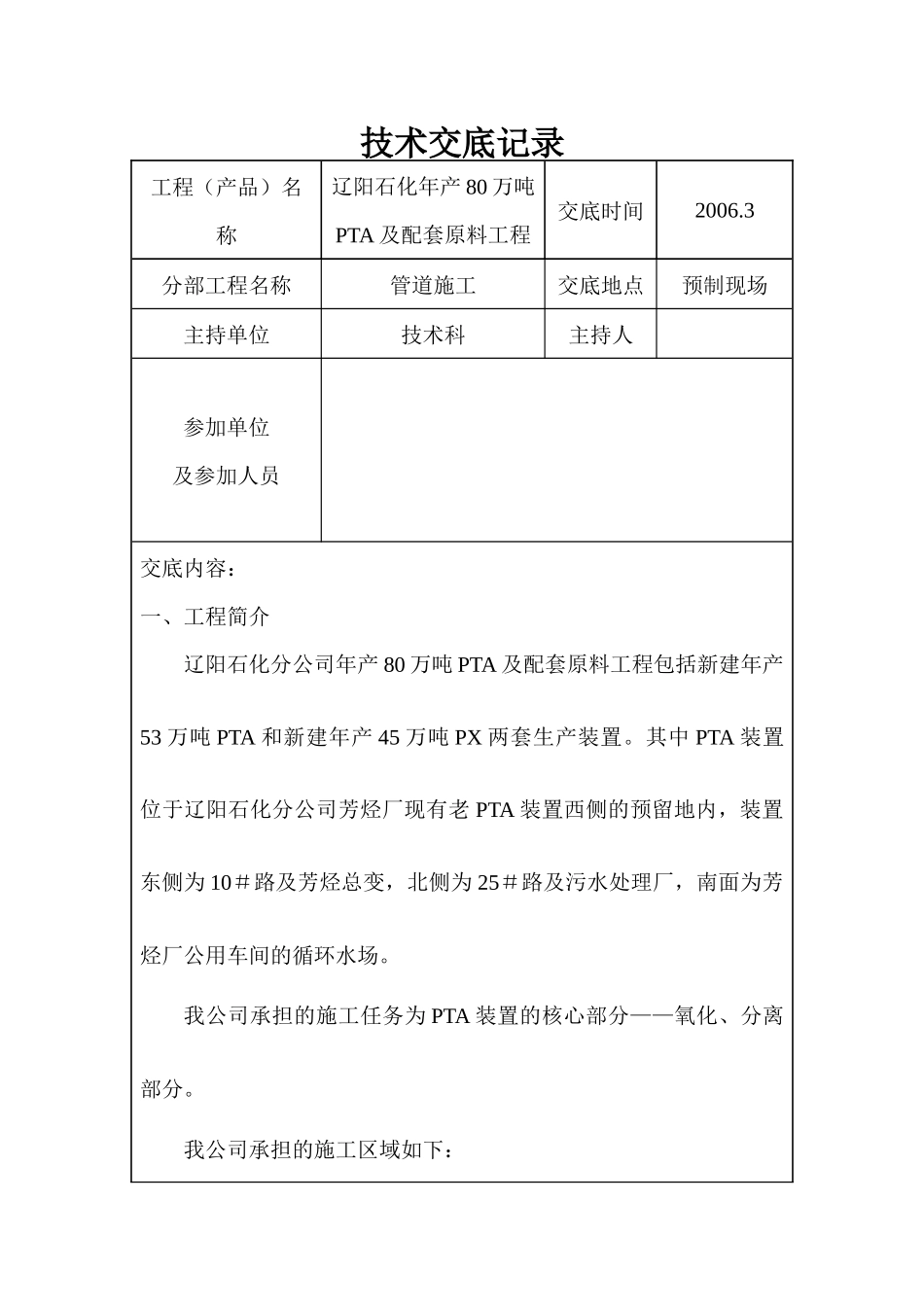

技术交底记录工程（产品）名称辽阳石化年产80万吨PTA及配套原料工程交底时间2006.3分部工程名称管道施工交底地点预制现场主持单位技术科主持人参加单位及参加人员交底内容：一、工程简介辽阳石化分公司年产80万吨PTA及配套原料工程包括新建年产53万吨PTA和新建年产45万吨PX两套生产装置。其中PTA装置位于辽阳石化分公司芳烃厂现有老PTA装置西侧的预留地内，装置东侧为10＃路及芳烃总变，北侧为25＃路及污水处理厂，南面为芳烃厂公用车间的循环水场。我公司承担的施工任务为PTA装置的核心部分——氧化、分离部分。我公司承担的施工区域如下：A区工艺空气压缩机、尾气干燥及HPCCUB区氧化、CTA结晶及溶剂回收技术负责人：记录人：C区部分工艺管线D区CTA分离及干燥H区催化剂制备及回收J区蒸汽凝液处理K区母液罐老PTA装置整合二、工艺管线的特点工艺管线的材质主要有钛、双相钢、哈氏合金304、304L、316、316L、Cr-Mo钢、碳钢等，品种繁多。由于管线输送介质腐蚀性强、含固率高、压力等级较低等原因，管线中不锈钢薄壁管的数量较多。和厚壁管相比，焊接质量要求很高，因此克服不锈钢薄壁管、钛管、双相钢和哈氏合金的焊接问题是整个工艺管线施工的关键。三、工艺管道工程实物量名称分区A区B区C区D区H区J区K区整合总计管子（米）CS422143233276161876317072615715569SS3240644726273449155127536841417957双相钢*497*52****549哈氏合金****11***11PTFE***19***121140弯管（个）CS46278*107****431SS16349*427403**835双相钢*********哈氏合金*********阀门（台）CS12910161101929024015471839SS14573121528253674991803双相钢*146*2****146哈氏合金*1**910911*130管台（个）CS866423395321714*919SS91242342033017148639双相钢*32*9****41哈氏合金*********弯头（个）90度CS463137325451423554281233485SS5662334641027633104178554961双相钢*170*18****188哈氏合金*11******2PTFE*******818145度CS4014411331211**254SS2422917751174394双相钢*15******15哈氏合金*1******1PTFE*******55三通（个）异径CS1993426310141*242SS29138401426188*426双相钢*31*2****33哈氏合金*********PTFE*******66同径CS1623317844562*2459SS33160201341505123517双相钢*29*3****32哈氏合金****4***4PTFE*******2323异径管（个）同心CS21120316733**200SS5426630115416135530双相钢*19*1****20哈氏合金*********PTFE*******55偏心CS31995571051**253SS28152543541512232双相钢*32*4****36哈氏合金*3**1***4PTFE*******33法兰（片）CS3579241573308938128182284SS535203757145063983118364955双相钢*348*35****401哈氏合金*288**22***112法兰盖（片）CS3916748414788123445SS3116818114842412*451双相钢*8******8哈氏合金*********PTFE*******11滑动板（个）CS43*48**12SS3102*1007**2214双相钢*24*5****29哈氏合金*1******1滑动环（个）CS176032210122117SS24893144571213333双相钢*39*3****42哈氏合金*1*2****3PTFE*******1010垫片（片）CS33198114835836342230172650SS5692213551716747111151565618双相钢*457*43****500哈氏合金*29**25***36PTFE*******298298螺栓螺母（套）CS38245668129616761440237694125617630SS4200107163368996316458872014028860双相钢*2440*272****2712哈氏合金*52**116***168管帽（个）CS2762572***112SS1289****20八字盲板（个）CS6152*135**60SS1323*32510*56注：“*”表示空白格四、管道安装说明：1、本工程PTA单元相对标高EL100.000米（地平标高，在现场基础上用黑线标注），相当于绝对标高33.800米2．本工程用于管道安装的主要设计文件：管段图、管道安装图、管架一览表，管道施工以管段图为准。管道预制时，对阀门和管件长度进行核实后留出裕量，3.同一根管线如果分两张或几张图，在管道预制时并在一起看避免不必要的焊点。4.对工程直径小于等于25的公用工程管线，施工时若发现碰撞或走向不合理施工人员可根据现场实际情况局部改变走向或标高。5.由于土建施工误差某些设备的小管口没有准确的定位尺寸等原因会使现场实际情况与设计图纸发生偏差，因此在预制管道前务必将管...
