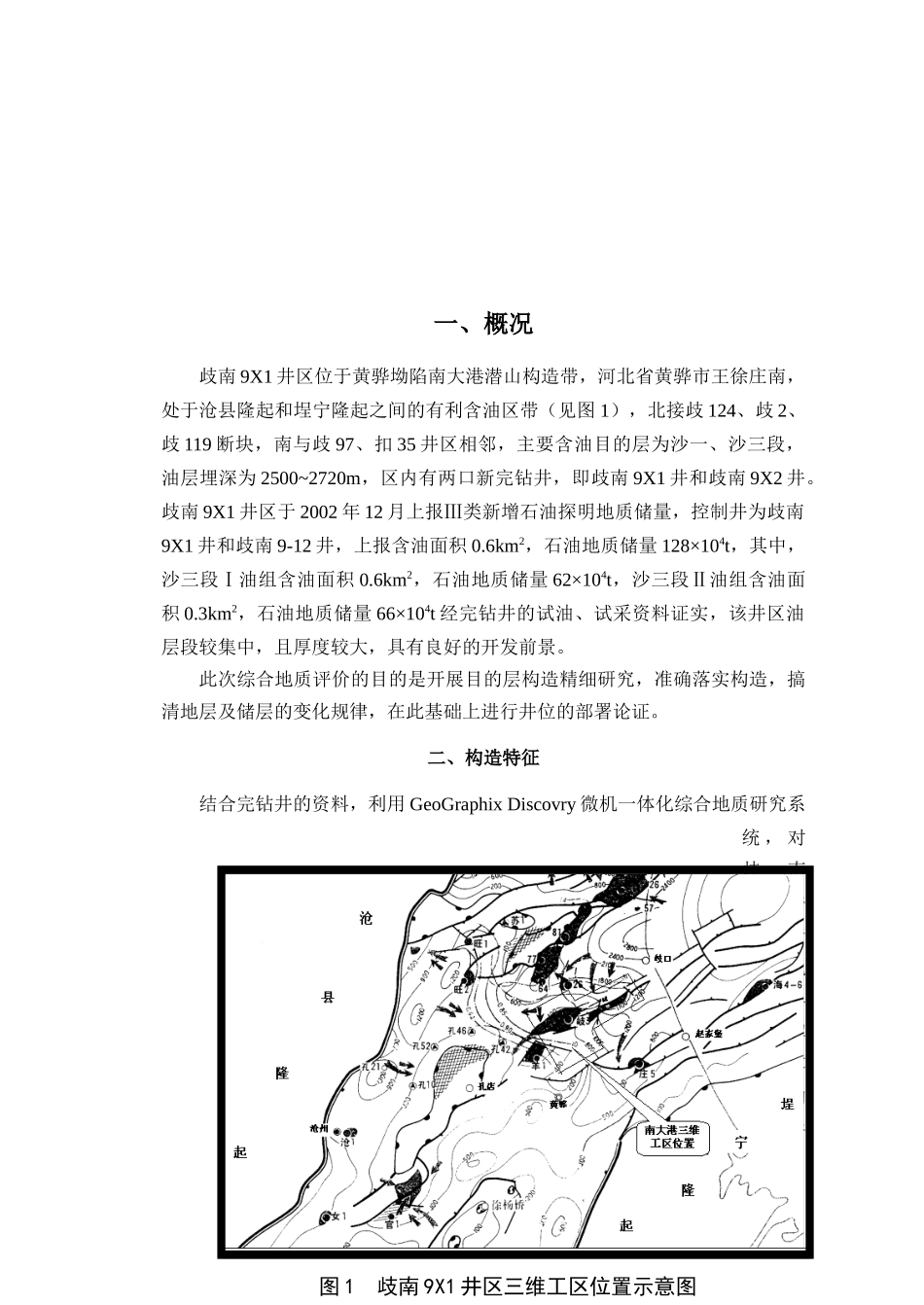

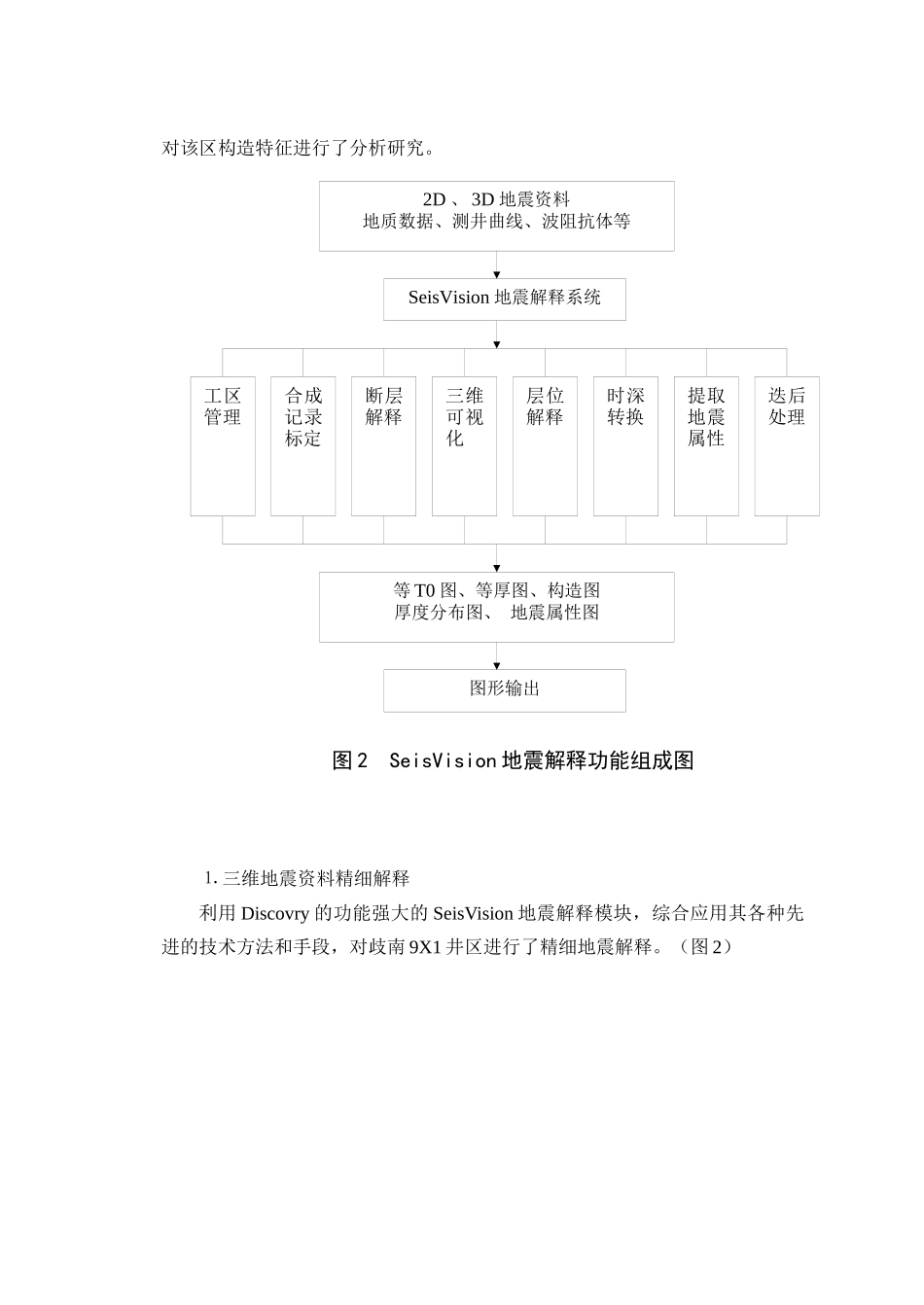

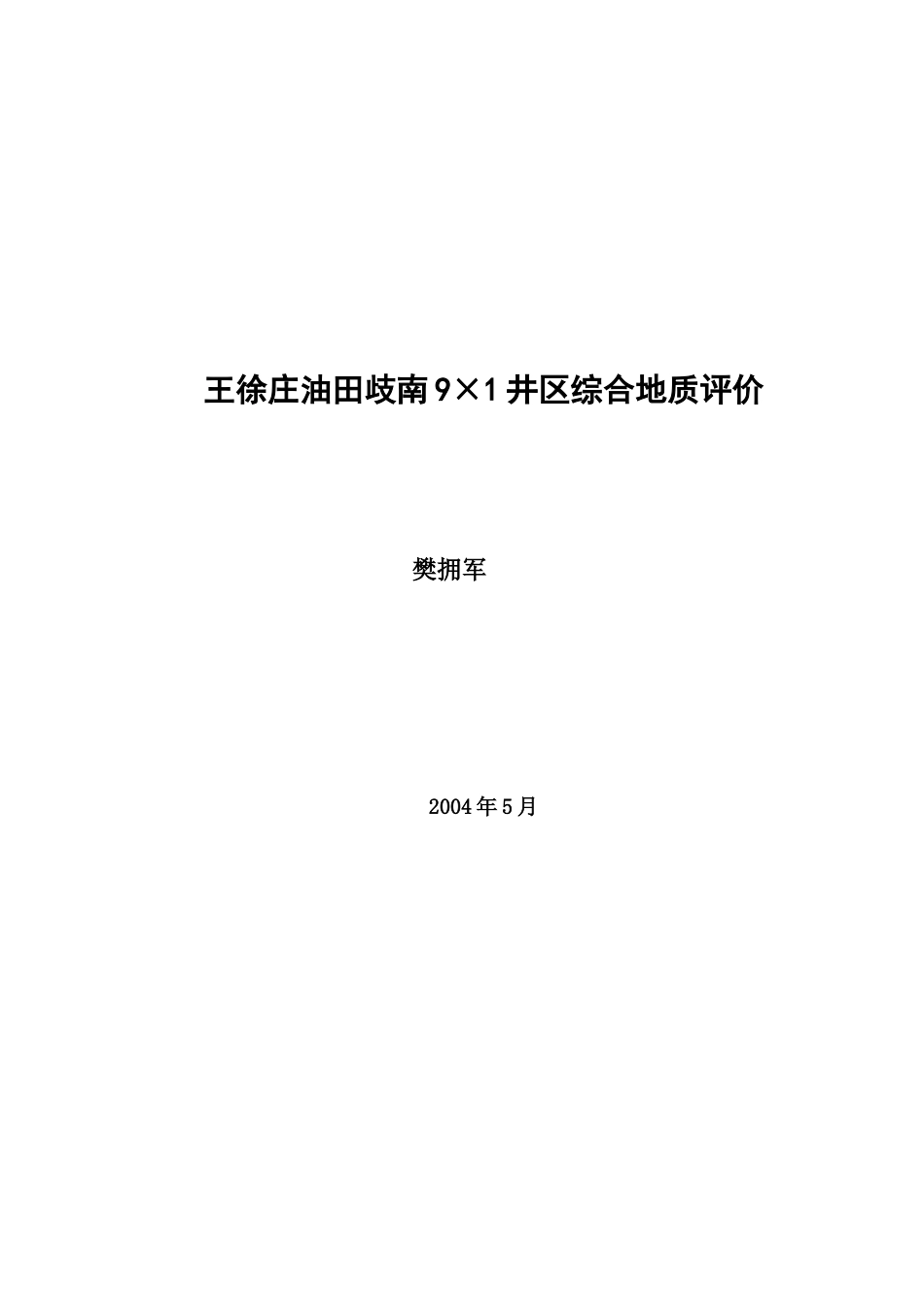

王徐庄油田歧南9×1井区综合地质评价樊拥军2004年5月一、概况歧南9X1井区位于黄骅坳陷南大港潜山构造带，河北省黄骅市王徐庄南，处于沧县隆起和埕宁隆起之间的有利含油区带（见图1），北接歧124、歧2、歧119断块，南与歧97、扣35井区相邻，主要含油目的层为沙一、沙三段，油层埋深为2500~2720m，区内有两口新完钻井，即歧南9X1井和歧南9X2井。歧南9X1井区于2002年12月上报Ⅲ类新增石油探明地质储量，控制井为歧南9X1井和歧南9-12井，上报含油面积0.6km2，石油地质储量128×104t，其中，沙三段Ⅰ油组含油面积0.6km2，石油地质储量62×104t，沙三段Ⅱ油组含油面积0.3km2，石油地质储量66×104t经完钻井的试油、试采资料证实，该井区油层段较集中，且厚度较大，具有良好的开发前景。此次综合地质评价的目的是开展目的层构造精细研究，准确落实构造，搞清地层及储层的变化规律，在此基础上进行井位的部署论证。二、构造特征结合完钻井的资料，利用GeoGraphixDiscovry微机一体化综合地质研究系统，对歧南9X1井区进行三维地震资料精细解释，落实了构造，并图1歧南9X1井区三维工区位置示意图2D、3D地震资料地质数据、测井曲线、波阻抗体等SeisVision地震解释系统等T0图、等厚图、构造图厚度分布图、地震属性图图形输出对该区构造特征进行了分析研究。⒈三维地震资料精细解释利用Discovry的功能强大的SeisVision地震解释模块，综合应用其各种先进的技术方法和手段，对歧南9X1井区进行了精细地震解释。（图2）工区管理合成记录标定断层解释三维可视化层位解释时深转换提取地震属性迭后处理图2SeisVision地震解释功能组成图对歧南9X1井区进行三维精细地震解释的总体思路是从点到线再到面。由于沙一段全区分布稳定，沙一段与沙三段为不整合接触，首先在地震剖面上找出具有明显特征的地震反射同相轴作为进行精细地震解释的标志层。然后，选取了歧124、南G3、扣35等井进行合成地震记录层位标定，确定地震解释的目的层反射轴。抽取过关键井的地震剖面，将单井点的层位标定转化为单线上的横向地层对比追踪。根据解释结果在全区内大间距进行解释，然后加密进行全区的三维精细地震解释，本次地震解释在歧南9X1井区内的解释密度为50×50m。应用的主要技术手段有：①层位标定图3南G3井合成地震记录精确的层位标定是进行地震精细解释的起点和关键点。目前所使用的软件为Discovey2001.1版本，其缺陷是不能对斜井进行合成地震记录标定，而区内的歧南9X1和歧南9X2均为斜井，因此在歧南9X1井区周围选取歧124、歧119、歧97、南G3、扣35等多口邻井进行了合成地震记录标定（图3、4），再将标定结果应用于歧南9X1和歧南9X2井，结合地震资料分析研究，确定了目的层沙一段底界、沙三段第一套、第二套油层（歧南9X1钻遇）顶界在地震剖面上对比追踪的特征同相轴。图4南G3井层位标定地震剖面图在地震剖面上，从歧南9X1井区来看，沙一段底界为一强反射轴，整体上可明显看出该部位有一大的不整合面存在；沙三段第二套油层为该强反射的下面一个强反射轴；第一套油层为夹在这两个强反射之间的一个相对较弱的正极性反射同相轴（如图5）。②地震剖面多方式显示及拉伸放大通过综合应用变密度、波形、波形加变面积、反向充填等多方式显示功能，从不同角度、不同直观效果来突出地震剖面的内在的有用信息，提高构造及储层研究的精度；（见图6）图5联络测线708地震剖面图放大四倍拉伸放大是一种非常有效的技术手段，可以使微小断层更加清晰地展现出来，大大提高地震解释的精度，如图所示，歧南9X1井与歧南9X2井之间的小断层常规下局部很难辨认，拉伸放大后就比较清楚了（见图7）。③映像粘贴技术在解释过程中，当波组识别发生困难时，通过创建多边形选取局部地震剖面的映像，利用映像粘贴将剖面上已解释区的剖面映像粘贴到未解释区图6地震剖面多方式显示示意图图8图像粘贴技术示意图图7地震剖面拉伸放大示意图图7地震剖面拉伸放大示意图（见图8），进行波组对比，以便准确地进行层位追踪。④三维可视化技术利用三维可视化技术，全方位、多视角的空间旋转观察，纵观全局，结合地震剖面、水平切片及层位解释成果，了解三维空间的构...
