天津办公楼食堂施工组织设计彩钢板屋面

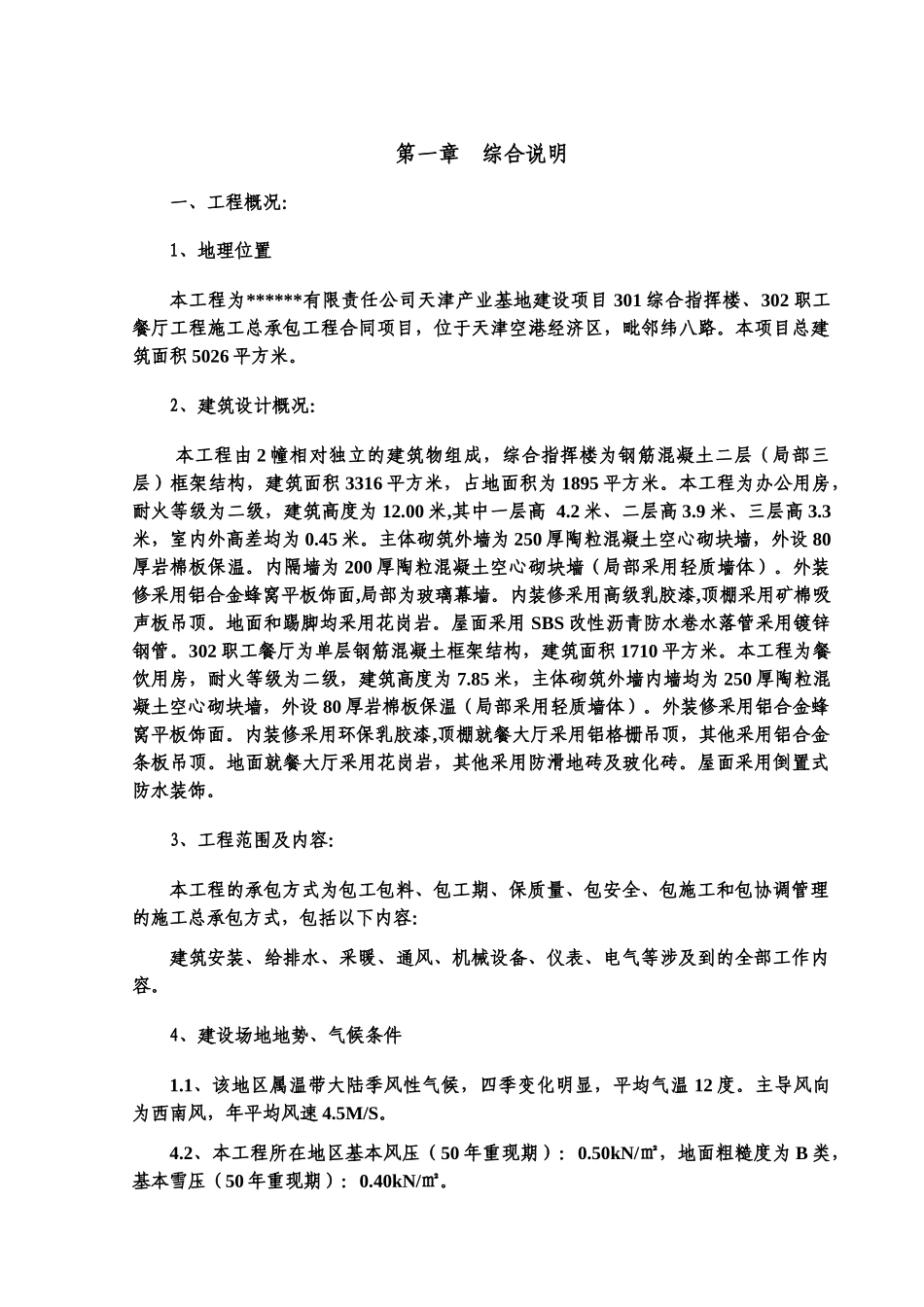

第一章 综合说明一、工程概况：1、地理位置本工程为******有限责任公司天津产业基地建设项目 301 综合指挥楼、302 职工餐厅工程施工总承包工程合同项目，位于天津空港经济区，毗邻纬八路。本项目总建筑面积 5026 平方米。2、建筑设计概况： 本工程由 2 幢相对独立的建筑物组成，综合指挥楼为钢筋混凝土二层（局部三层）框架结构，建筑面积 3316 平方米，占地面积为 1895 平方米。本工程为办公用房，耐火等级为二级，建筑高度为 12.00 米,其中一层高 4.2 米、二层高 3.9 米、三层高 3.3米，室内外高差均为 0.45 米。主体砌筑外墙为 250 厚陶粒混凝土空心砌块墙，外设 80厚岩棉板保温。内隔墙为 200 厚陶粒混凝土空心砌块墙（局部采用轻质墙体）。外装修采用铝合金蜂窝平板饰面,局部为玻璃幕墙。内装修采用高级乳胶漆,顶棚采用矿棉吸声板吊顶。地面和踢脚均采用花岗岩。屋面采用 SBS 改性沥青防水卷水落管采用镀锌钢管。302 职工餐厅为单层钢筋混凝土框架结构，建筑面积 1710 平方米。本工程为餐饮用房，耐火等级为二级，建筑高度为 7.85 米，主体砌筑外墙内墙均为 250 厚陶粒混凝土空心砌块墙，外设 80 厚岩棉板保温（局部采用轻质墙体）。外装修采用铝合金蜂窝平板饰面。内装修采用环保乳胶漆,顶棚就餐大厅采用铝格栅吊顶，其他采用铝合金条板吊顶。地面就餐大厅采用花岗岩，其他采用防滑地砖及玻化砖。屋面采用倒置式防水装饰。3、工程范围及内容：本工程的承包方式为包工包料、包工期、保质量、包安全、包施工和包协调管理的施工总承包方式，包括以下内容：建筑安装、给排水、采暖、通风、机械设备、仪表、电气等涉及到的全部工作内容。4、建设场地地势、气候条件1.1、该地区属温带大陆季风性气候，四季变化明显，平均气温 12 度。主导风向为西南风，年平均风速 4.5M/S。4.2、本工程所在地区基本风压（50 年重现期）：0.50kN/㎡，地面粗糙度为 B 类，基本雪压（50 年重现期）：0.40kN/㎡。4.3、本工程所在地区抗震设防烈度为 7 度，设计地震分组为第一组，设计基本地震家速度为 0.15g，设计特征周期为 0.45s，地基土类型为中软场地土，建筑场地类别为Ⅲ类。5、工程特点5.1、本工程施工涉及专业多，施工过程要经过冬雨期。5.2、本工程食堂屋面采用波纹腹板焊接 H 型钢钢结构技术，它是目前结构设计领域的新技术，也是施工难点。二、编制依据1 国家有关法律、法规及强制性条文；2 国家、部及...
