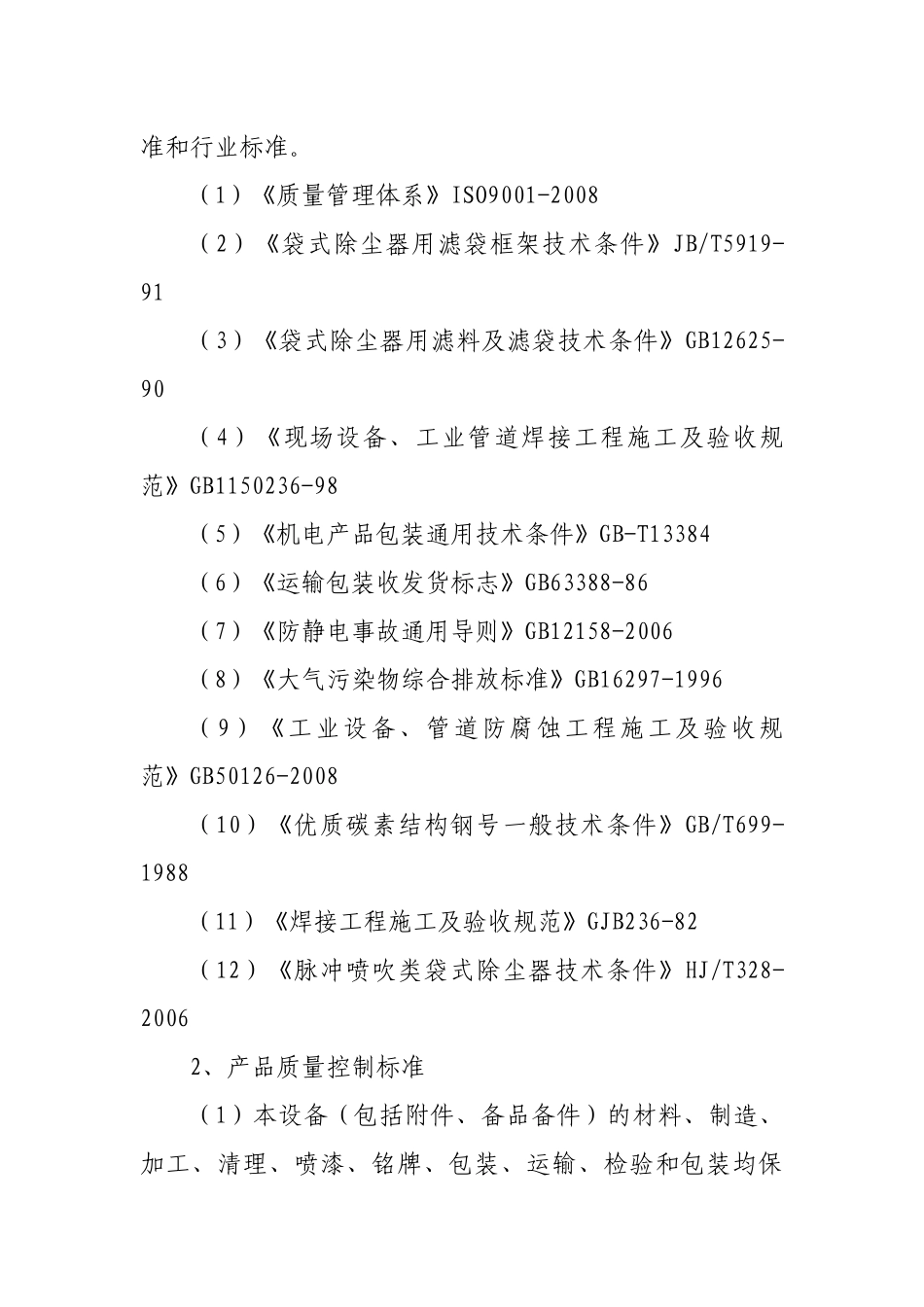

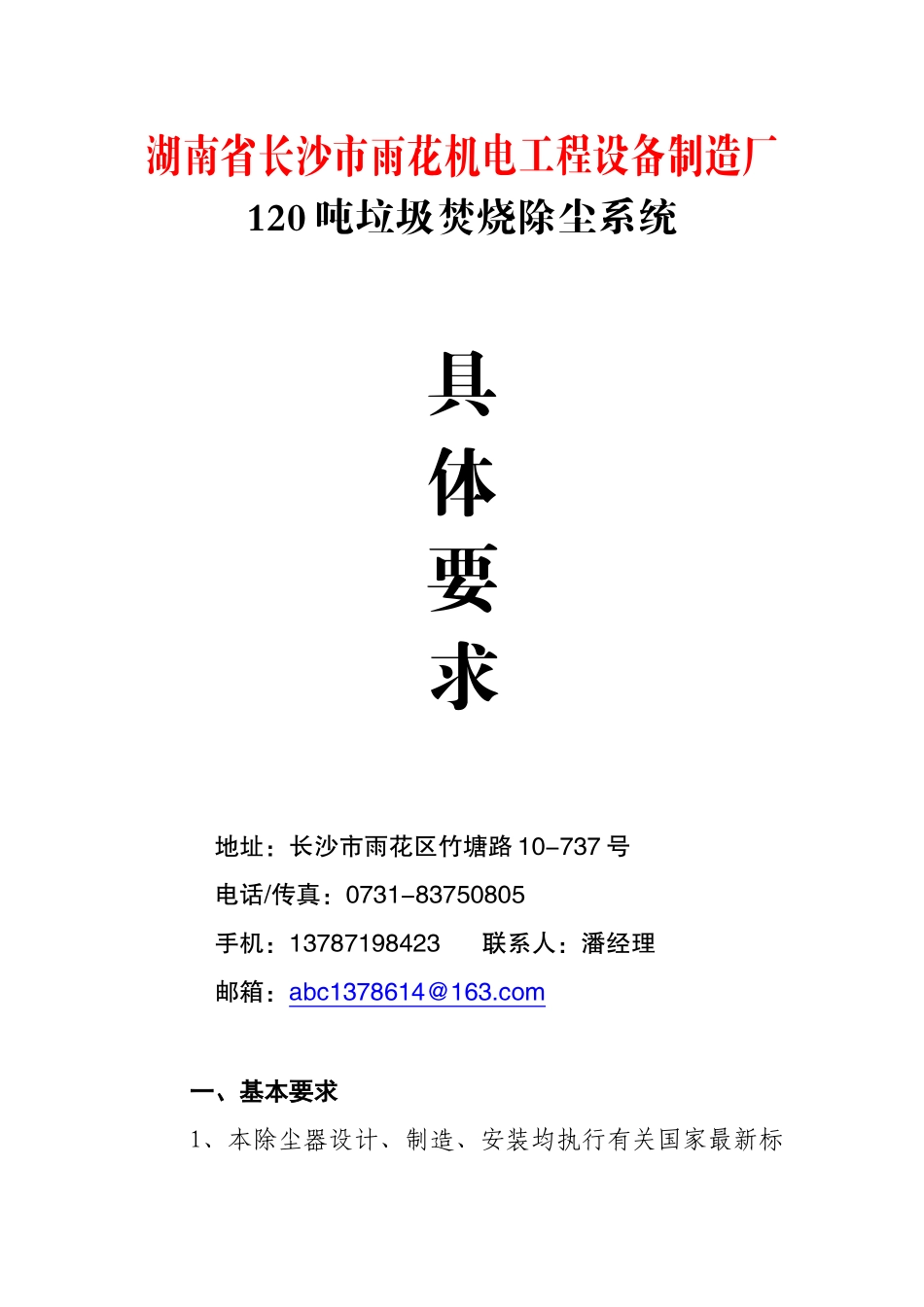

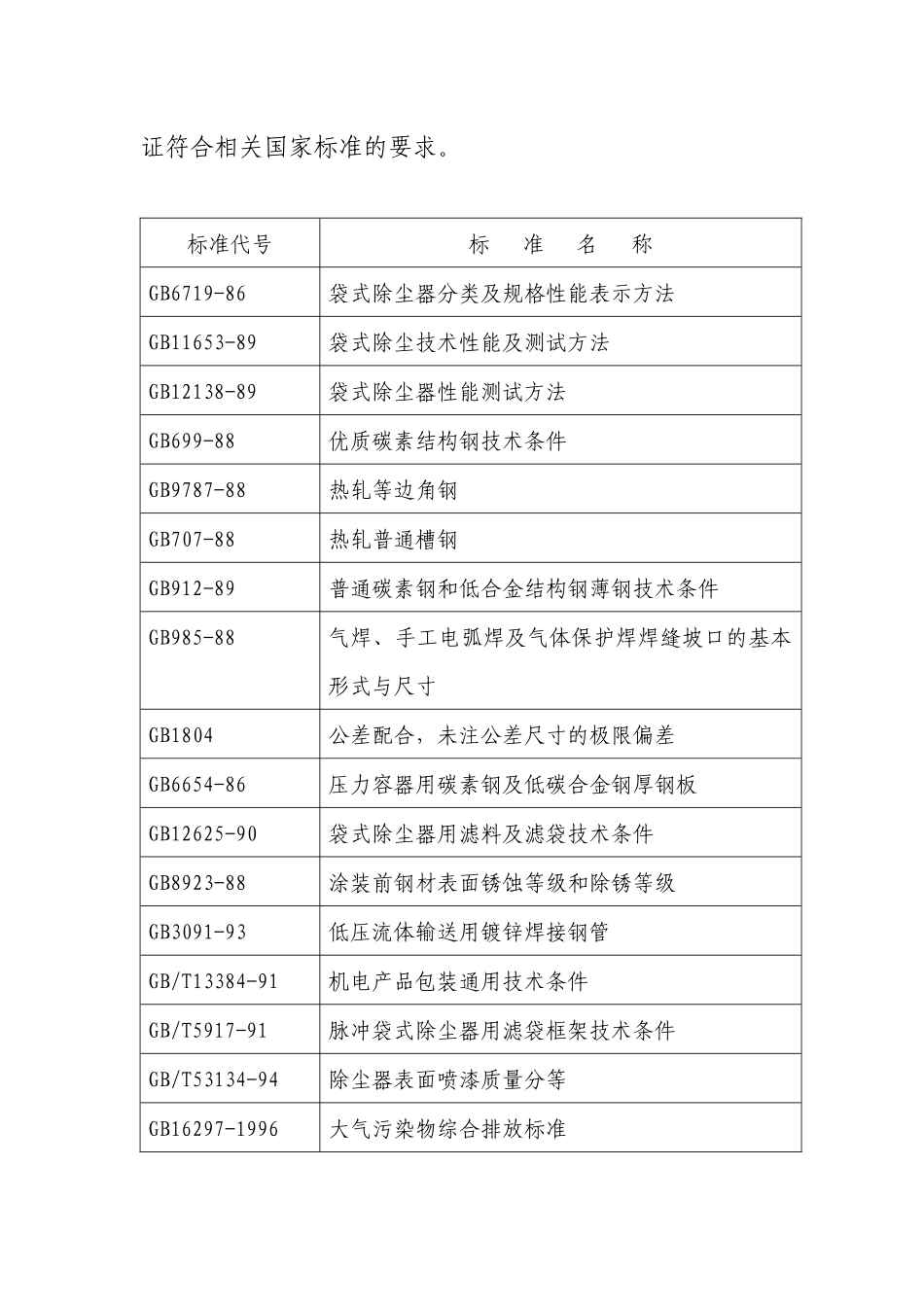

湖南省长沙市雨花机电工程设备制造厂120吨垃圾焚烧除尘系统具体要求地址：长沙市雨花区竹塘路10-737号电话/传真：0731-83750805手机：13787198423联系人：潘经理邮箱：abc1378614@163.com一、基本要求1、本除尘器设计、制造、安装均执行有关国家最新标准和行业标准。（1）《质量管理体系》ISO9001-2008（2）《袋式除尘器用滤袋框架技术条件》JB/T5919-91（3）《袋式除尘器用滤料及滤袋技术条件》GB12625-90（4）《现场设备、工业管道焊接工程施工及验收规范》GB1150236-98（5）《机电产品包装通用技术条件》GB-T13384（6）《运输包装收发货标志》GB63388-86（7）《防静电事故通用导则》GB12158-2006（8）《大气污染物综合排放标准》GB16297-1996（9）《工业设备、管道防腐蚀工程施工及验收规范》GB50126-2008（10）《优质碳素结构钢号一般技术条件》GB/T699-1988（11）《焊接工程施工及验收规范》GJB236-82（12）《脉冲喷吹类袋式除尘器技术条件》HJ/T328-20062、产品质量控制标准（1）本设备（包括附件、备品备件）的材料、制造、加工、清理、喷漆、铭牌、包装、运输、检验和包装均保证符合相关国家标准的要求。标准代号标准名称GB6719-86袋式除尘器分类及规格性能表示方法GB11653-89袋式除尘技术性能及测试方法GB12138-89袋式除尘器性能测试方法GB699-88优质碳素结构钢技术条件GB9787-88热轧等边角钢GB707-88热轧普通槽钢GB912-89普通碳素钢和低合金结构钢薄钢技术条件GB985-88气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB1804公差配合，未注公差尺寸的极限偏差GB6654-86压力容器用碳素钢及低碳合金钢厚钢板GB12625-90袋式除尘器用滤料及滤袋技术条件GB8923-88涂装前钢材表面锈蚀等级和除锈等级GB3091-93低压流体输送用镀锌焊接钢管GB/T13384-91机电产品包装通用技术条件GB/T5917-91脉冲袋式除尘器用滤袋框架技术条件GB/T53134-94除尘器表面喷漆质量分等GB16297-1996大气污染物综合排放标准GBJ87-85工业企业噪声控制设计规范GBJ17-88钢结构设计规范JB/ZQ4000.2-86机械加工件通用技术条件JB/ZQ4000.3-86焊接件通用技术条件JB/ZQ4000.5-86铸件通用技术条件JB/ZQ4000.7-86锻件通用技术条件JB/ZQ4000.9-86装配通用技术条件JB/ZQ4000.10-86涂装通用技术条件JB/ZQ4286-86包装通用技术条件（2）正常使用的收尘器排放浓度＜10mg/Nm3;（国家规定标准）（3）收尘器滤袋正常使用寿命为投入使用后24个月；（4）脉冲阀正常使用寿命为投入使用后100万次；3、此脉冲袋式收尘器，不但要具有清灰能力强、除尘效率高、排放浓度低的特点，还要具有稳定可靠、耗气量低，特别适合处理大风量的烟气净化。（1）结构及工作原理长袋脉冲袋收尘器主要由上箱体、中箱体、灰斗、卸灰系统、喷吹系统和控制系统等几部分组成，并采用下进气分室结构。含尘烟气由进风口经中箱体下部进入灰斗；部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗，其它尘粒随气流上升进入各个袋室。经滤袋过滤后粉尘被阻留在滤袋外面，净化后的气体由滤袋内部进入箱体，再通过袋口和上箱体由出风口排入大气。灰斗中的粉尘采用压差控制方式连续由卸灰系统排出。随着过滤过程的不断进行，滤袋外面所附积的粉尘不断增加，从而导致滤袋收尘器本身的阻力也逐渐升高。当阻力达到预先设定值时（1400-1700Pa），清灰控制器发出信号，首先仅一个袋室的提升阀关闭以切断该室的过滤气流，然后打开电磁脉冲阀，压缩空气由气源顺序经气包、脉冲阀、喷吹管上的喷嘴以极短的时间（0.065-0.085秒）向滤袋喷射。压缩空气在箱内高速膨胀，使滤袋产生高频振动变形，再加上逆气流的作用，使滤袋外侧所附尘饼变形脱落。在充分考虑了粉尘的沉降时间（保证所脱落的粉尘能够有效落入灰斗）后，提升阀打开，此袋室滤袋恢复到过滤状态，而下一袋室则进入清灰状态，如此直到最后一袋室清灰完毕为一个周期。长袋脉冲袋收尘器是由10个独立的袋室组成的，清灰时各袋室按顺序分别进行，互不干扰，实现长期连续运行。上述清灰过程均由清灰控制器进行自动控制。二、设计要求1、根据我厂承接的120吨垃圾焚烧发电的设计要求，此除尘器的烟气净化治理...
