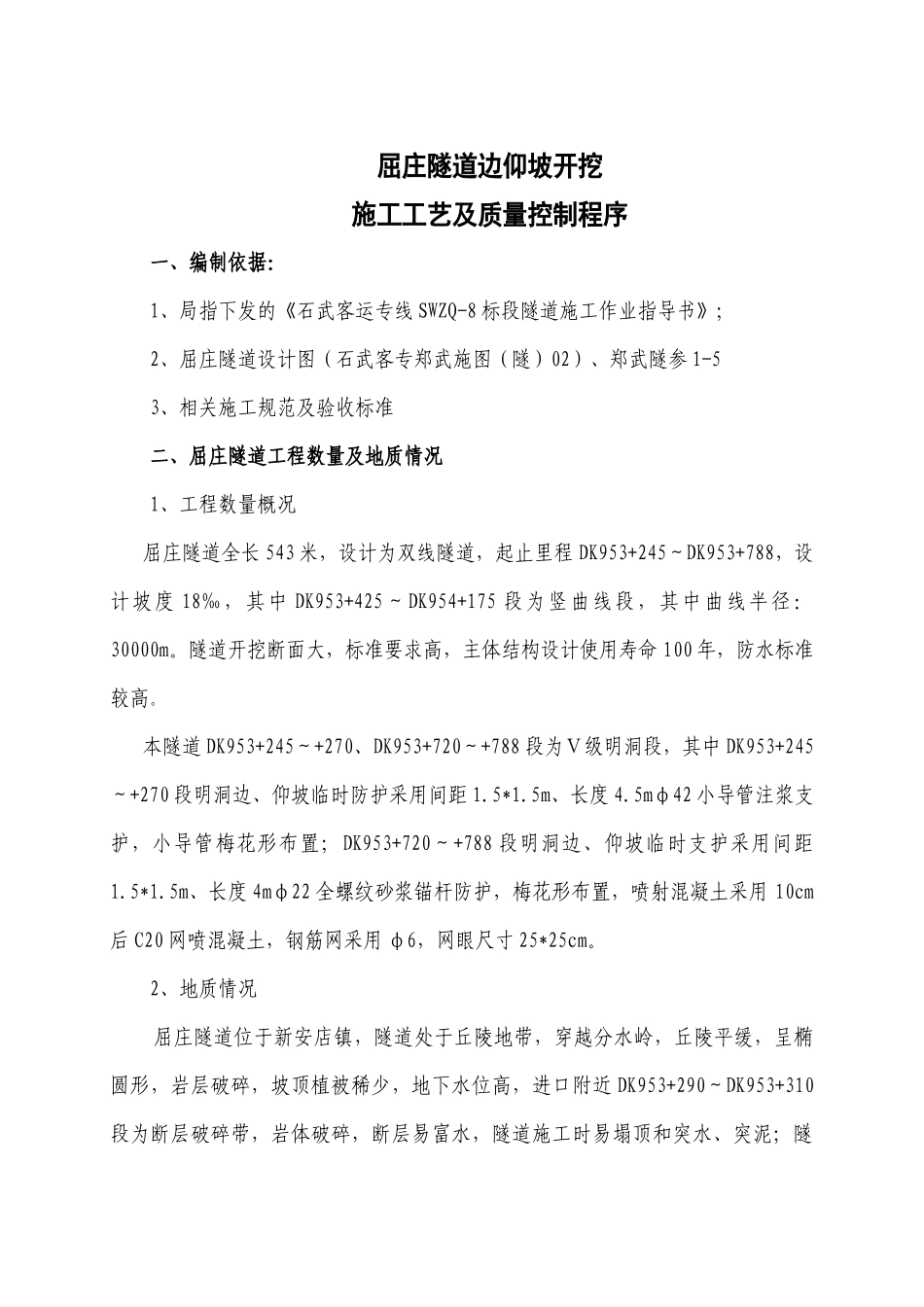

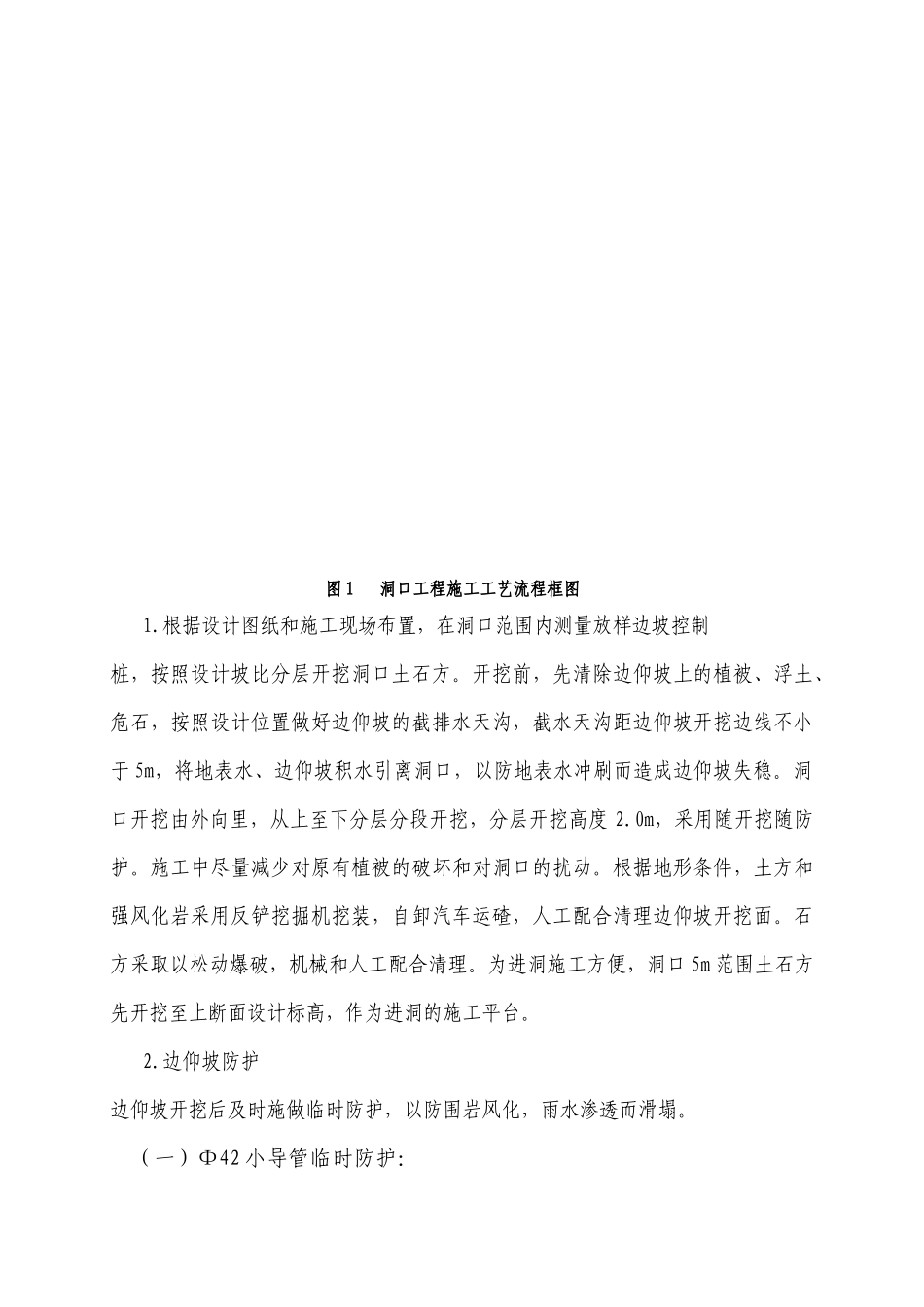

屈庄隧道边仰坡开挖施工工艺及质量控制程序一、编制依据：1、局指下发的《石武客运专线SWZQ-8标段隧道施工作业指导书》；2、屈庄隧道设计图（石武客专郑武施图（隧）02）、郑武隧参1-53、相关施工规范及验收标准二、屈庄隧道工程数量及地质情况1、工程数量概况屈庄隧道全长543米，设计为双线隧道，起止里程DK953+245～DK953+788，设计坡度18‰，其中DK953+425～DK954+175段为竖曲线段，其中曲线半径：30000m。隧道开挖断面大，标准要求高，主体结构设计使用寿命100年，防水标准较高。本隧道DK953+245～+270、DK953+720～+788段为Ⅴ级明洞段，其中DK953+245～+270段明洞边、仰坡临时防护采用间距1.5*1.5m、长度4.5mφ42小导管注浆支护，小导管梅花形布置；DK953+720～+788段明洞边、仰坡临时支护采用间距1.5*1.5m、长度4mφ22全螺纹砂浆锚杆防护，梅花形布置，喷射混凝土采用10cm后C20网喷混凝土，钢筋网采用φ6，网眼尺寸25*25cm。2、地质情况屈庄隧道位于新安店镇，隧道处于丘陵地带，穿越分水岭，丘陵平缓，呈椭圆形，岩层破碎，坡顶植被稀少，地下水位高，进口附近DK953+290～DK953+310段为断层破碎带，岩体破碎，断层易富水，隧道施工时易塌顶和突水、突泥；隧临时截排水设施测量放样洞口土石方开挖边仰坡防护侧墙、拱圈、(帽檐)钢筋绑扎开挖仰拱、边墙基础仰拱钢筋绑扎、预留与侧墙的连接筋仰拱、边墙基础砼浇筑仰拱填充拱顶防水层及明洞回填仰坡修整浆砌片石骨架施工喷播植草施工砼拌制砼运输侧墙、拱圈、(帽檐)砼整体浇筑立模立模道进出口段处于山坡坡麓地带，土层、岩层全强风化带厚度相变较大，多为不均匀地基，施工过程中充分考虑其稳定、不均匀沉降等影响，根据实际情况进行临时支护及地基加固措施，且隧道进出口处于易于集水地段，雨季施工容易发生涌水，DK953+605～DK953+788段岩层较破碎，节理裂隙较发育，该段为浅埋段，施工时易塌顶。三、边仰坡开挖与防护洞口工程施工工艺流程框图如下图1所示。图1洞口工程施工工艺流程框图1.根据设计图纸和施工现场布置，在洞口范围内测量放样边坡控制桩，按照设计坡比分层开挖洞口土石方。开挖前，先清除边仰坡上的植被、浮土、危石，按照设计位置做好边仰坡的截排水天沟，截水天沟距边仰坡开挖边线不小于5m，将地表水、边仰坡积水引离洞口，以防地表水冲刷而造成边仰坡失稳。洞口开挖由外向里，从上至下分层分段开挖，分层开挖高度2.0m，采用随开挖随防护。施工中尽量减少对原有植被的破坏和对洞口的扰动。根据地形条件，土方和强风化岩采用反铲挖掘机挖装，自卸汽车运碴，人工配合清理边仰坡开挖面。石方采取以松动爆破，机械和人工配合清理。为进洞施工方便，洞口5m范围土石方先开挖至上断面设计标高，作为进洞的施工平台。2.边仰坡防护边仰坡开挖后及时施做临时防护，以防围岩风化，雨水渗透而滑塌。（一）Ф42小导管临时防护：在前部管壁按梅花形布置溢浆孔，孔径为10mm，间距15cm，呈梅花形布置，顶部成尖锥状，尾长不小于30cm，每2.4m设置一环。用风枪打入，间距按设计要求施工。注浆管的外露端支撑于开挖面后方的钢架上，与钢架共同组成预支护体系。（1）Ф42小导管构造及设计参数：钢管规格：小导管采用采用Φ42×3.5mm热轧无缝钢管制作。在前部管壁按梅花形布置溢浆孔，孔径为10mm，间距15cm，呈梅花形布置，顶部成尖锥状，尾长不小于30cm，作为止浆段，间距1.5×1.5m，梅花形布置，垂直坡面施作，注浆采用水泥浆，水泥浆水灰比1：1（重量比）；注浆压力0.5～1.0MPa。（2）Ф42小导管施工工艺Ф42小导管施工工艺详见图2。（3）Ф42小导管施工方法①施工准备喷射混凝土封闭掌子面，备齐各种机具、材料，施工前对每根导管坐标作精确测量放样。②钻孔根据地层不同，采用不同的钻具组合，根据隧道进出口地质情况采用风动冲击钻进，同时在必要的时候采用钻杆+岩芯管+岩芯钻头的方法配合施工。③顶管施工小导管前端加工成锥形，便于顶进，同时也防止钻砟进入管内。④清孔施工准备顶进小导管设备准备刚(花)管加工材料准备测量放样注浆设计制定施工方案孔位放样注浆注浆站布置注浆管路检查拌浆压力流量达到要求是否连接注浆管...
