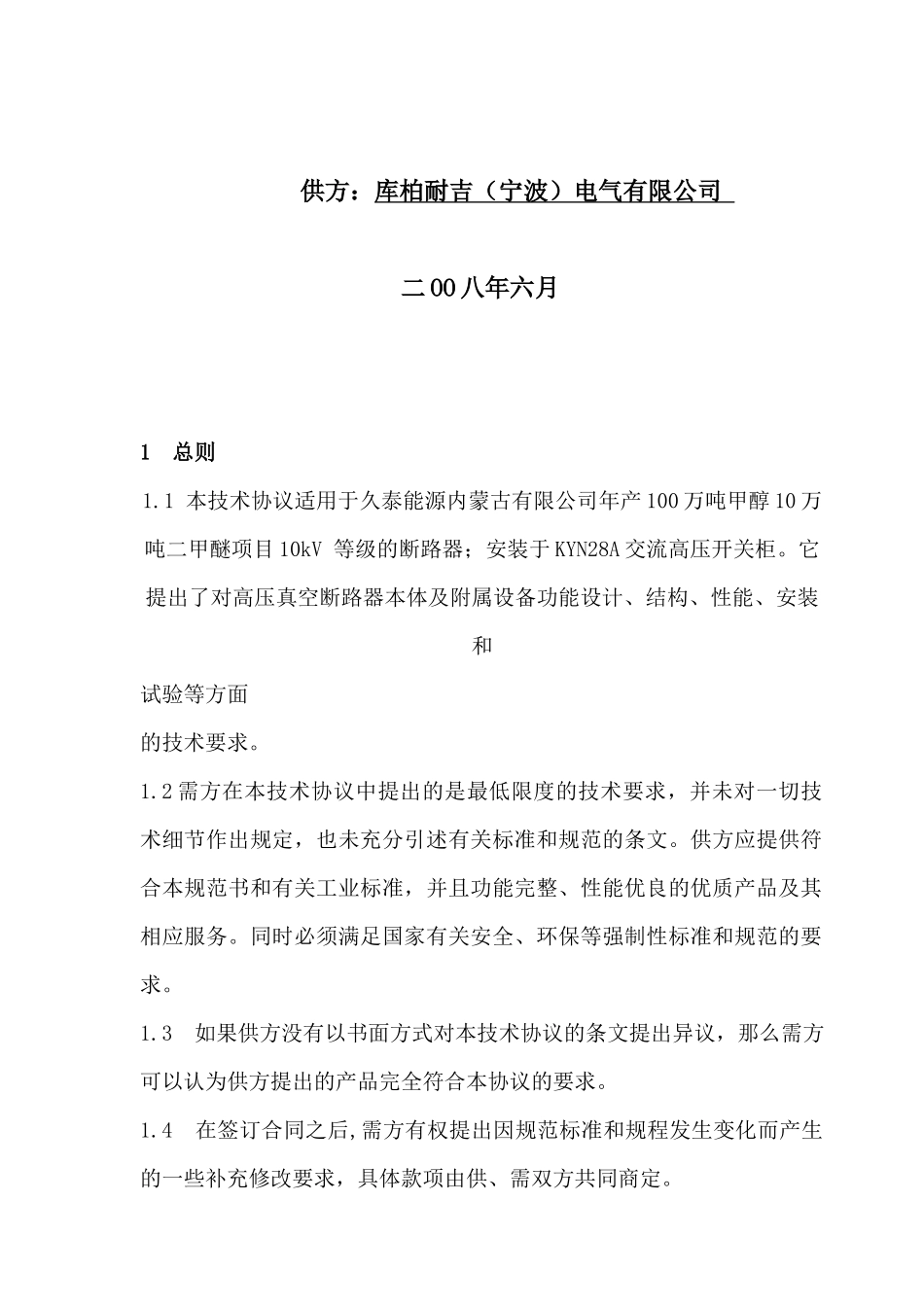

久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚项目真空断路器技术协议需方：久泰能源内蒙古有限公司供方：库柏耐吉（宁波）电气有限公司二OO八年六月1总则1.1本技术协议适用于久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚项目10kV等级的断路器；安装于KYN28A交流高压开关柜。它提出了对高压真空断路器本体及附属设备功能设计、结构、性能、安装和试验等方面的技术要求。1.2需方在本技术协议中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。供方应提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。1.3如果供方没有以书面方式对本技术协议的条文提出异议，那么需方可以认为供方提出的产品完全符合本协议的要求。1.4在签订合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，具体款项由供、需双方共同商定。1.5本技术协议所使用的标准，如遇与供方所执行的标准发生矛盾时，按较高的标准执行。1.6本协议书为订货合同的附件,与合同正文具有同等效力。1.7供方所供产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明是成熟可靠并经过国家级鉴定的产品。2真空断路器技术要求2.1高压设备制造应满足下列规范和标准，但并不限于此：2.1.1GB1984《交流高压断路器》2.1.2GB311.1《高电压输变电设备的绝缘配合》2.1.3GB311.2-6《高电压试验技术》2.1.4GB763《交流高压电器在长期工作时的发热》2.1.5GB1408《固体绝缘材料工频电气强度的试验方法》2.1.6GB2706《交流高压电器动、热稳定试验方法》2.1.7GB3309《高压开关设备常温下的机械试验》2.1.8GB7354《局部放电测量》2.1.9GB11022《高压开关设备通用技术要求》2.1.10SD/T318《高压开关柜闭锁装置技术要求》2.1.11DL402《交流高压断路器订货技术要求》2.1.12SD132《交流高压断路器技术要求》2.1.13GB3906《3-35kV交流金属封闭开关设备》2.1.14DL404《户内交流高压开关柜订货技术要求》2.1.15DL403《10-35kV户内高压真空断路器订货技术要求》2.1.16DL/T486《交流高压隔离开关订货技术要求》2.1.17DL/T539《户内交流高压开关柜和元件凝露及污秽试验技术要求》2.1.18DL/T593《高压开关柜设备的共用订货技术要求》2.1.19GB311《高压输变电设备的绝缘配合与高电压试验技术》环境条件以下气象数据采用准旗沙圪堵气象站和托克托县气象站的有关数据。（由于该区域没有气象站，所以只能采用距该区域最近的准旗沙圪堵气象站和托克托县气象站的加权平均值）。（1）降雨量最大年降雨量为670.2mm最少年降雨量为155.3mm多年平均降雨量346.5mm汛期降水量（6~9月）占全年的76%左右。最大1次降雨量达141.5mm最大1日降雨量69mm最大1小时降雨量44mm（2）日照多年平均日照3108.6h无霜期170天（3）风速平均风速为3.2m/s最大风速多年平均极值32m/s年平均风速为1.9~3.4m/s多年瞬时最大风速为36.2m/s多年10分钟平均最大风速13.3m/s（4）气温多年极端最高气温为38.5℃多年极端最低气温为-36.3℃多年年平均气温为7.7℃多年平均最低气温为1.7℃累年月平均最低点温度的最低值-21℃（5）气压多年年平均气压为900.9hPa，多年极端最高气压为926.9hPa多年极端最低气压为878.8hPa（6）蒸发量多年平均蒸发量为1706.6mm（7）湿度多年平均相对湿度为53％多年最小相对湿度为0%多年平均绝对湿度为6.8hPa多年最大绝对湿度为27.5hPa多年最小绝对湿度为0.2hPa（8）冻土多年最大冻土深度为1.37m（9）积雪多年最大积雪深度为0.25m（10）大风日数（风速17.0m/s）多年平均大风日数为5天多年最多大风日数35天多年最少大风日数0天（11）沙尘暴日数（能见度在1000m之内）多年平均沙尘暴日数为8天多年最多沙尘暴日数74天多年最少年沙尘暴日数0天（12）雷暴日数多年平均年雷暴日数为31天多年最多年雷暴日数43天多年最少年雷暴日数18天（13）风压、雪压2.2使用环境要求：户内2.2.1多年极端最高温度：+40℃，多年极端最低...
