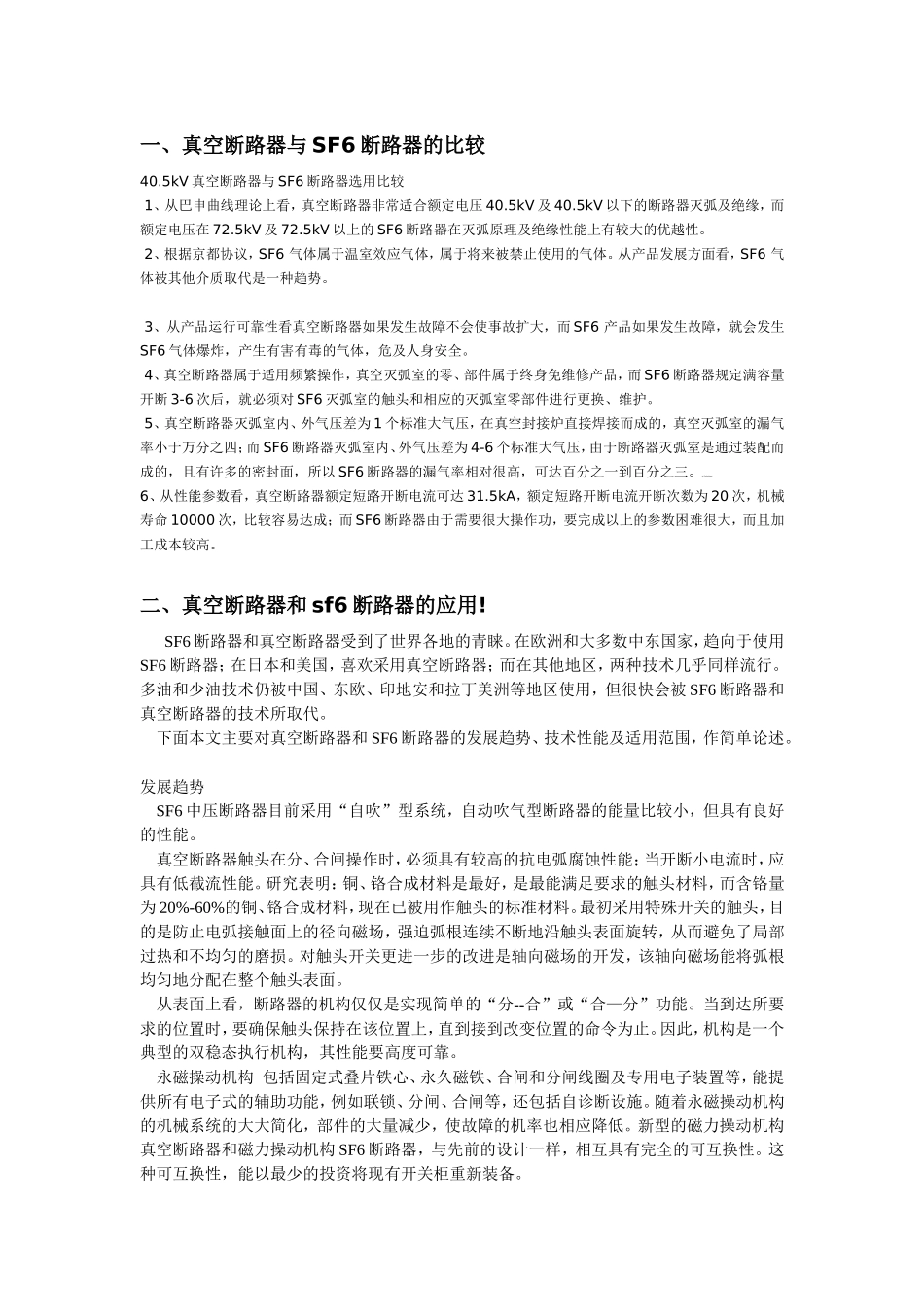

真空断路器与SF6断路器的比较

一、真空断路器与 SF6 断路器的比较40.5kV 真空断路器与 SF6 断路器选用比较 1、从巴申曲线理论上看，真空断路器非常适合额定电压 40.5kV 及 40.5kV 以下的断路器灭弧及绝缘，而额定电压在 72.5kV 及 72.5kV 以上的 SF6 断路器在灭弧原理及绝缘性能上有较大的优越性。 2、根据京都协议，SF6 气体属于温室效应气体，属于将来被禁止使用的气体。从产品发展方面看，SF6 气体被其他介质取代是一种趋势。 3、从产品运行可靠性看真空断路器如果发生故障不会使事故扩大，而 SF6 产品如果发生故障，就会发生SF6 气体爆炸，产生有害有毒的气体，危及人身安全。 4、真空断路器属于适用频繁操作，真空灭弧室的零、部件属于终身免维修产品，而 SF6 断路器规定满容量开断 3-6 次后，就必须对 SF6 灭弧室的触头和相应的灭弧室零部件进行更换、维护。 5、真空断路器灭弧室内、外气压差为 1 个标准大气压，在真空封接炉直接焊接而成的，真空灭弧室的漏气率小于万分之四；而 SF6 断路器灭弧室内、外气压差为 4-6 个标准大气压，由于断路器灭弧室是通过装配而成的，且有许多的密封面，所以 SF6 断路器的漏气率相对很高，可达百分之一到百分之三。¤l j3x6w%mz6、从性能参数看，真空断路器额定短路开断电流可达 31.5kA，额定短路开断电流开断次数为 20 次，机械寿命 10000 次，比较容易达成；而 SF6 断路器由于需要很大操作功，要完成以上的参数困难很大，而且加工成本较高。二、真空断路器和 sf6 断路器的应用! SF6 断路器和真空断路器受到了世界各地的青睐。在欧洲和大多数中东国家，趋向于使用SF6 断路器；在日本和美国，喜欢采用真空断路器；而在其他地区，两种技术几乎同样流行。多油和少油技术仍被中国、东欧、印地安和拉丁美洲等地区使用，但很快会被 SF6 断路器和真空断路器的技术所取代。 下面本文主要对真空断路器和 SF6 断路器的发展趋势、技术性能及适用范围，作简单论述。 发展趋势 SF6 中压断路器目前采用“自吹”型系统，自动吹气型断路器的能量比较小，但具有良好的性能。 真空断路器触头在分、合闸操作时，必须具有较高的抗电弧腐蚀性能；当开断小电流时，应具有低截流性能。研究表明：铜、铬合成材料是最好，是最能满足要求的触头材料，而含铬量为 20%-60%的铜、铬合成材料，现在已被用作触头的标准材料。最初采用特殊开关的触头，目的是防止电弧接触面上的径向磁场，强迫弧根连续不...
