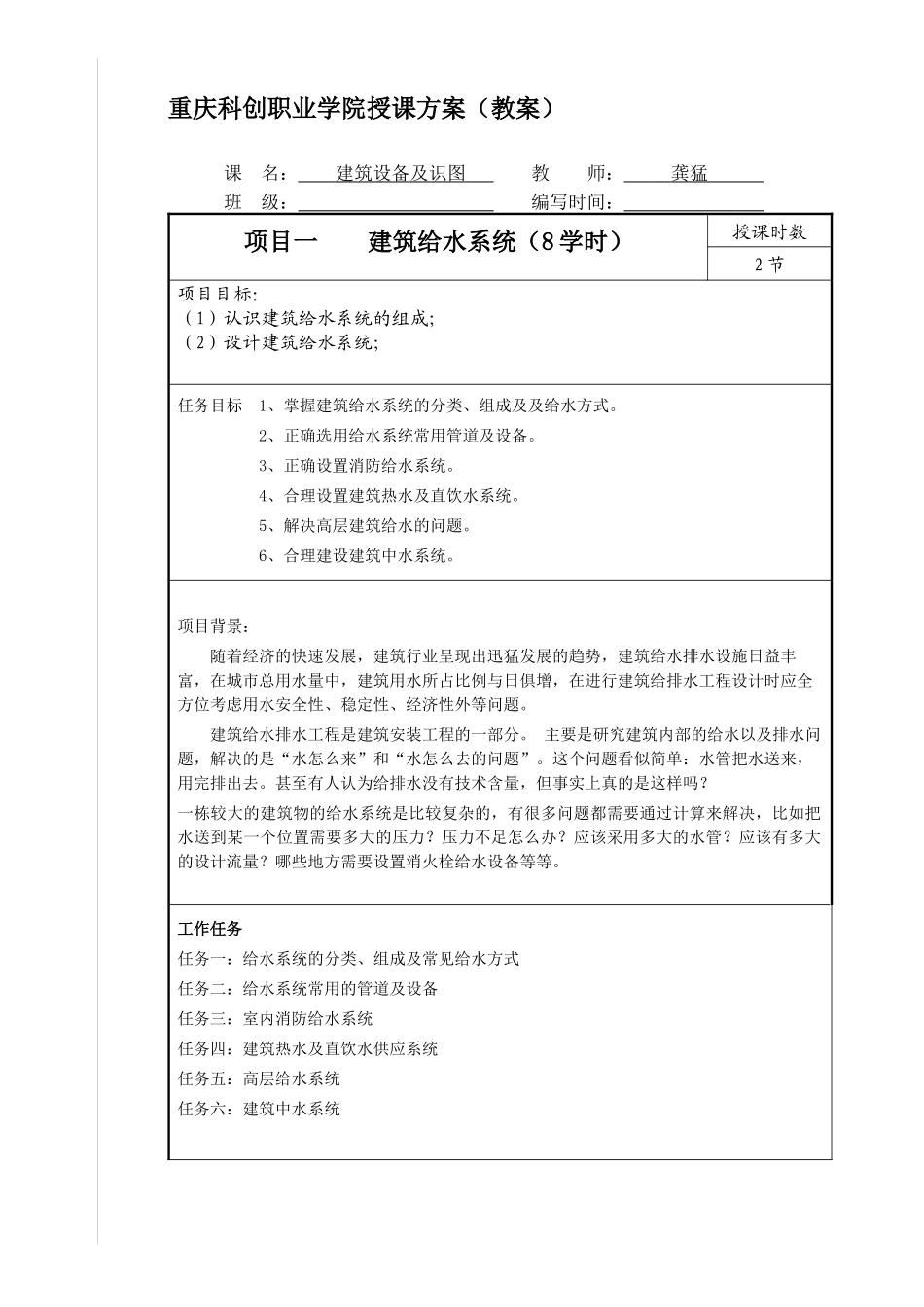

重庆科创职业学院授课方案（教案）系别：建筑学院教研室：土木工程教研室科目：建筑设备与识图建筑工程管理ZK1501-02，班级：建筑工程ZK1404，工程造价ZB721401教师：龚猛学期：2015-2016年度第二学期重庆科创职业学院授课方案（教案）课名：建筑设备及识图教师：龚猛班级：编写时间：项目一建筑给水系统（8学时）授课时数2节项目目标：（1）认识建筑给水系统的组成；（2）设计建筑给水系统；任务目标1、掌握建筑给水系统的分类、组成及及给水方式。2、正确选用给水系统常用管道及设备。3、正确设置消防给水系统。4、合理设置建筑热水及直饮水系统。5、解决高层建筑给水的问题。6、合理建设建筑中水系统。项目背景：随着经济的快速发展，建筑行业呈现出迅猛发展的趋势，建筑给水排水设施日益丰富，在城市总用水量中，建筑用水所占比例与日俱增，在进行建筑给排水工程设计时应全方位考虑用水安全性、稳定性、经济性外等问题。建筑给水排水工程是建筑安装工程的一部分。主要是研究建筑内部的给水以及排水问题，解决的是“水怎么来”和“水怎么去的问题”。这个问题看似简单：水管把水送来，用完排出去。甚至有人认为给排水没有技术含量，但事实上真的是这样吗？一栋较大的建筑物的给水系统是比较复杂的，有很多问题都需要通过计算来解决，比如把水送到某一个位置需要多大的压力？压力不足怎么办？应该采用多大的水管？应该有多大的设计流量？哪些地方需要设置消火栓给水设备等等。工作任务任务一：给水系统的分类、组成及常见给水方式任务二：给水系统常用的管道及设备任务三：室内消防给水系统任务四：建筑热水及直饮水供应系统任务五：高层给水系统任务六：建筑中水系统重庆科创职业学院授课方案（教案）课名：建筑设备及识图教师：龚猛班级：编写时间：课题：第一章建筑给水系统1.1给水系统分类、组成及常见给水方式1.2给水系统常用管道及设备授课时数2节教学目的及要求：（1）了解建筑给水系统的分类及组成；（2）掌握各种给水方式及其适用条件和优点、缺点；（3）给水系统常用管道及设备；教学重点：（1）给水系统常用管道及设备；（2）各种给水方式及其适用条件和优点、缺点；教学难点：各种给水方式及其适用条件和优点、缺点；教学步骤及内容：一、室内给水系统的分类根据用户对水质、水压、水量、水温的要求，室内给水系统可划分为四类，其特点分别如下：1.生活给水系统:(1)水质达国家饮用水标准;(2)用水量不均匀；2.生产给水系统:(1)水质要求差异大；(2)用水量均匀；3.消防给水系统:(1)水质要求不高;(2)用水量大;(3)压力要求高;4.组合给水系统：生活-生产给水系统、生活-消防给水系统、生产-消防给水系统、生活-生产-消防给水系统；二、室内给水系统的组成1.引入管（进户管）室外给水管网与室内给水管网之间的连接管。2.水表节点（不光只有水表）引入管上装设的水表及其前后设置的闸门、泄水装置的总称。提问：旁通管的作用？3.给水管道：干管、立管和支管。4.给水附件：调节和控制作用的各类阀门，各式配水龙头、仪表等。5.升压和贮水设备：水泵、水箱和气压贮水设备、水池。6.室内消防设备：消火栓和自动喷洒消防设备。三、建筑室内给水方式（结合教材上的图进行分析）四、常见管材及附件.1.常见给水管材（1）PPR管（改性聚丙烯）优点：价格适中，性能稳定，耐热耐腐蚀，内部不结垢等；缺点：需专用工具连接,热熔连接时加热时间和承插口不易控制；（2）铜管（3）铝塑管（属于淘汰产品）；（4）镀锌管（禁止使用产品）5）PVC管（硬聚氯乙烯）优点：成本低，轻便，易安装，不易腐化；缺点：易断裂，抗冻和耐热能力较差，添加剂酞对人体伤害大；（6）薄壁不锈钢管（7）衬PVC镀锌钢管2.常见给水附件（1）配水附件—各式水龙头；球形阀式配水龙头：常用于洗涤盆、污水盆等，水流阻力大；旋塞式配水龙头：可90°旋转，可短时获得较大流量；不能承受较大压力，易产生水击，开水配水点处不宜使用；（2）调节附件—各类阀门截止阀：水流单向流动，适用于管径不大于75mm管道，常用于需要经常启闭的管段上；闸阀、蝶阀：水流双向流动，适用于管径大于50mm的管道，宜用在空间小的部位...
