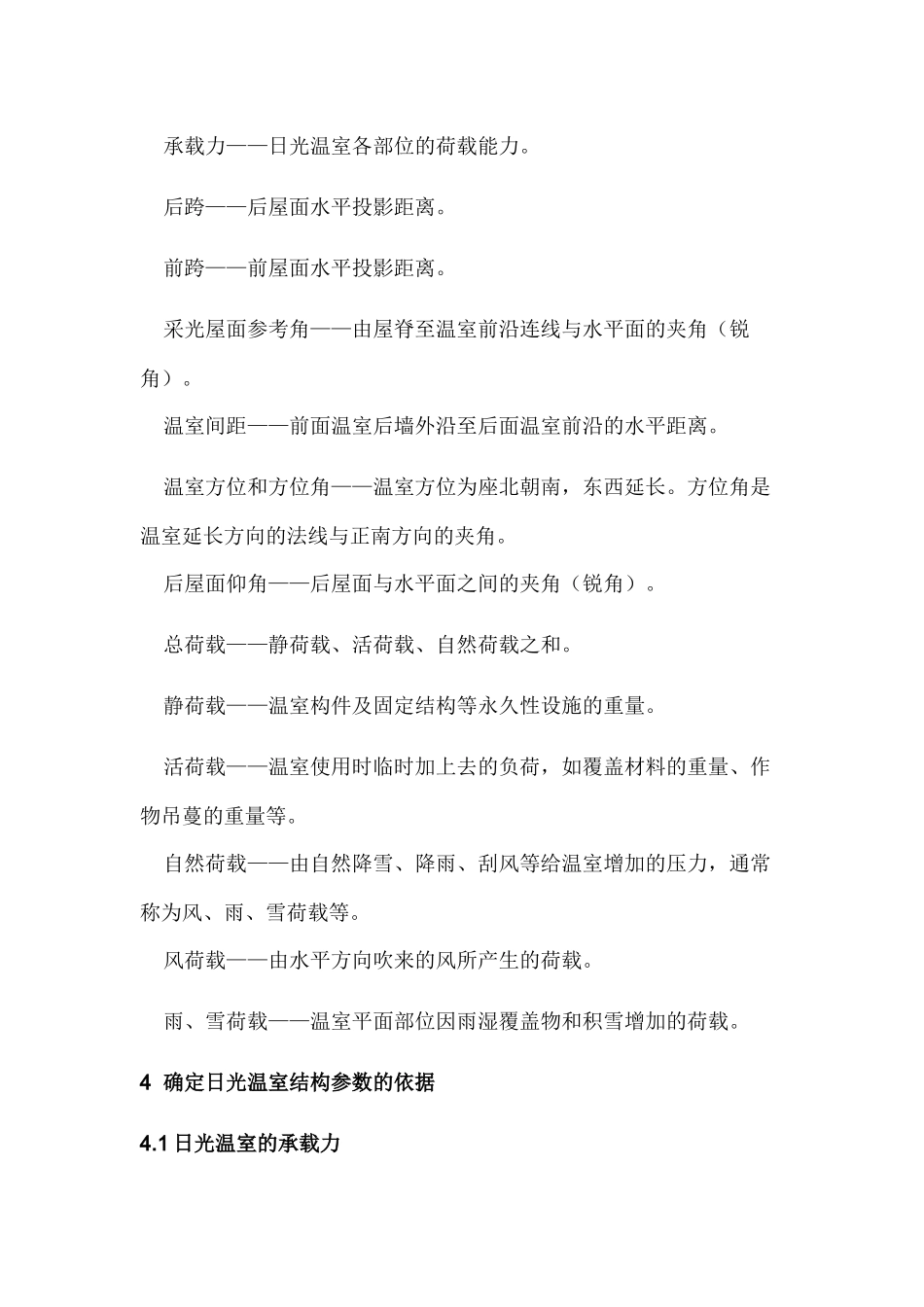

山东Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ型日光温室（冬暖大棚）建造技术规范发布时间：(2010-7-27)作者：1范围本标准规定了山东Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ型日光温室（冬暖大棚）建造的结构参数依据、结构参数、选址与场地规划，日光温室墙体、后屋面、骨架、覆盖物及建造、安装的操作技术。本标准适用于山东省（北纬34°25′～38°23′）及黄淮海同纬度地区。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。NY5010-2002无公害食品蔬菜产地环境条件3术语和定义日光温室——严冬季节，依靠太阳能，不加温或基本不加温，主要用于喜温性蔬菜生产的一种保护设施。具有三面围墙，后屋面（后坡）和透明的前屋面，透明覆盖物为塑料薄膜，夜间覆盖不透明保温覆盖物。山墙——垂直于日光温室屋脊的两侧墙体。后墙——平行于日光温室屋脊，位于北侧的墙体。后屋面——后墙与屋脊之间的斜坡，又称后坡。前屋面——由屋脊至温室前沿的采光屋面，又称透明屋面。承载力——日光温室各部位的荷载能力。后跨——后屋面水平投影距离。前跨——前屋面水平投影距离。采光屋面参考角——由屋脊至温室前沿连线与水平面的夹角（锐角）。温室间距——前面温室后墙外沿至后面温室前沿的水平距离。温室方位和方位角——温室方位为座北朝南，东西延长。方位角是温室延长方向的法线与正南方向的夹角。后屋面仰角——后屋面与水平面之间的夹角（锐角）。总荷载——静荷载、活荷载、自然荷载之和。静荷载——温室构件及固定结构等永久性设施的重量。活荷载——温室使用时临时加上去的负荷，如覆盖材料的重量、作物吊蔓的重量等。自然荷载——由自然降雪、降雨、刮风等给温室增加的压力，通常称为风、雨、雪荷载等。风荷载——由水平方向吹来的风所产生的荷载。雨、雪荷载——温室平面部位因雨湿覆盖物和积雪增加的荷载。4确定日光温室结构参数的依据4.1日光温室的承载力日光温室各部位的承载力必须大于可能承受的最大荷载量。荷载量的大小主要依据当地20年一遇的最大风速、最大降雪量（或冬季降水量），以及覆盖材料的重量。由于在日光温室建造时，墙体的承载力一般都大于其可能承受的荷载量。因此，墙体承载力可以不考虑，主要考虑骨架和后屋面的承载力。以济南地区为例，按其最大风速17.2m/秒，最大积雪厚度190mm，干苫重4～5kg/m2（雨雪淋湿加倍计算），再加上作物吊蔓荷载、薄膜荷载、人上温室局部荷载等，济南地区日光温室骨架结构的承载力标准，可按平均荷载0.7～0.8kn/m2，局部荷载1.0～1.2kn/m2设计，其他地区可据此适当调整。4.2日光温室的保温性能日光温室的保温性能取决于墙体、后屋面、前屋面三部分的保温性能。整体保温效果应达到：在最寒冷季节晴天时，室内外最低温度相差20～25℃,连续阴天不超过5天时，室内外温差不小于15℃。墙体具承重、隔热、蓄热功能，其热阻值R应达到1.1m2.℃/W以上。若用砖砌墙，可为24cm砖（外墙）＋18cm珍珠岩（或5cm苯板）＋24cm或12cm砖（内墙）；若用土或土坯砌墙，墙体厚度为80～100cm。寿光型日光温室后墙横截面呈梯形，下宽350～450cm，上宽100～150cm。后屋面具承重、隔热、蓄热、防雨雪功能，其热阻值应与墙体相近，应由蓄热材料、隔热材料、防漏材料组成，总体厚度30～35cm。前屋面（采光屋面），具采光和保温功能。前屋面散热面积大，须采用热阻值大重量轻的覆盖材料，并便于管理。不透明覆盖物采用草苫时，重量应达4～5kg/m2。采用保温被时，厚度应大于3cm。4.3日光温室采光屋面参考角与形状日光温室经济实用的采光屋面（前屋面）参考角的确定，应在有利于增加采光量、节省建造成本、适当增加温室跨度、提高设施利用率的原则下加以确定。据试验和测算，山东日光温室采光屋面参考角以230～260为宜。纬度高、冬季温度低的地区，采光屋面参考角可大些；纬度低，冬季温度高的地区，采光屋面参考角可小些。采光屋面形状采用圆面——抛物面复合型，或拱圆型。5山东Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型日光温室结构参数温室类型脊高（cm）后跨（cm）前跨（cm）前屋面角（度）后墙高（cm）后屋面角（度）山东Ⅰ型310-32070-80620-63026.2-27.3210-22045山东Ⅱ型330-34090-10...
