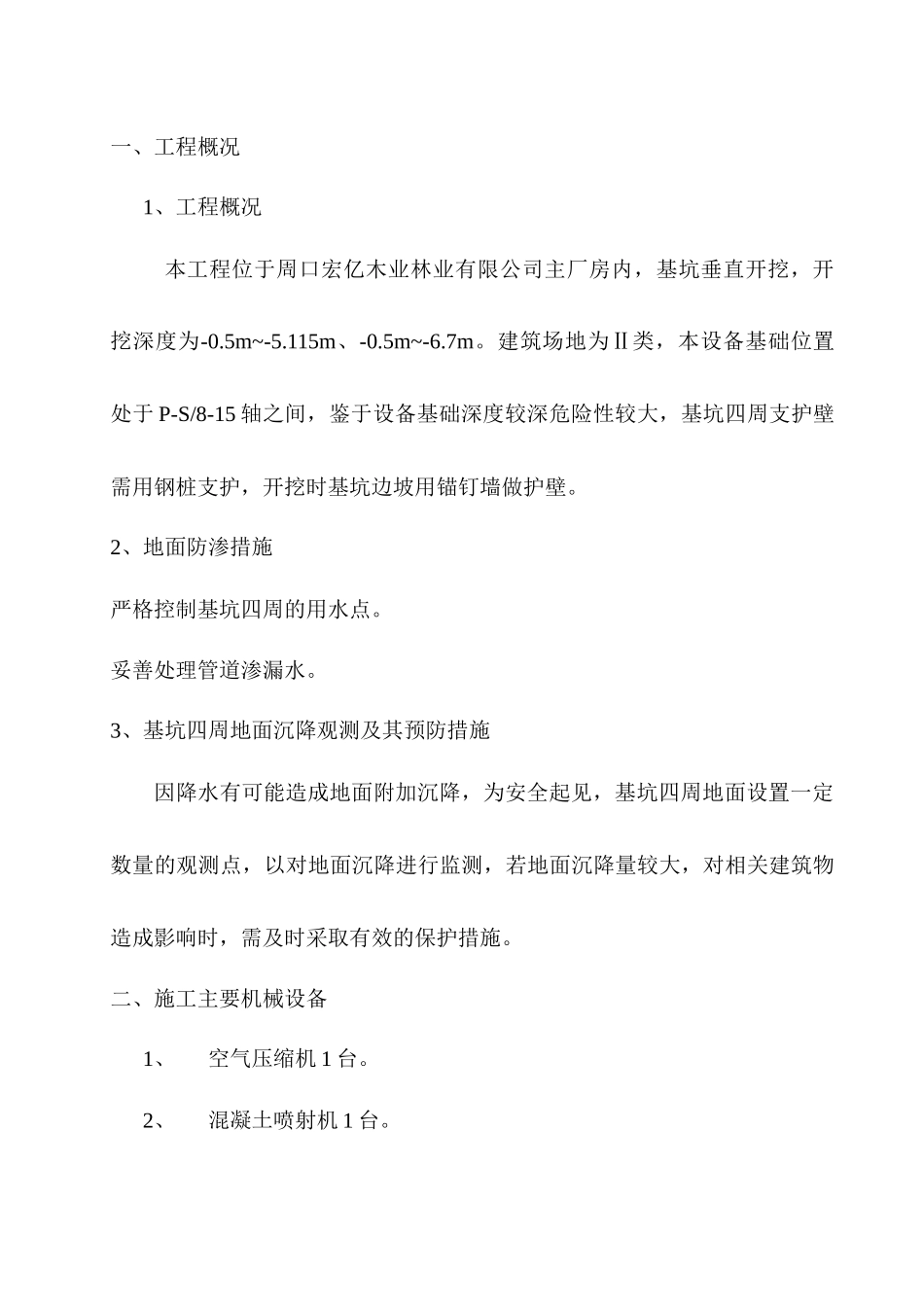

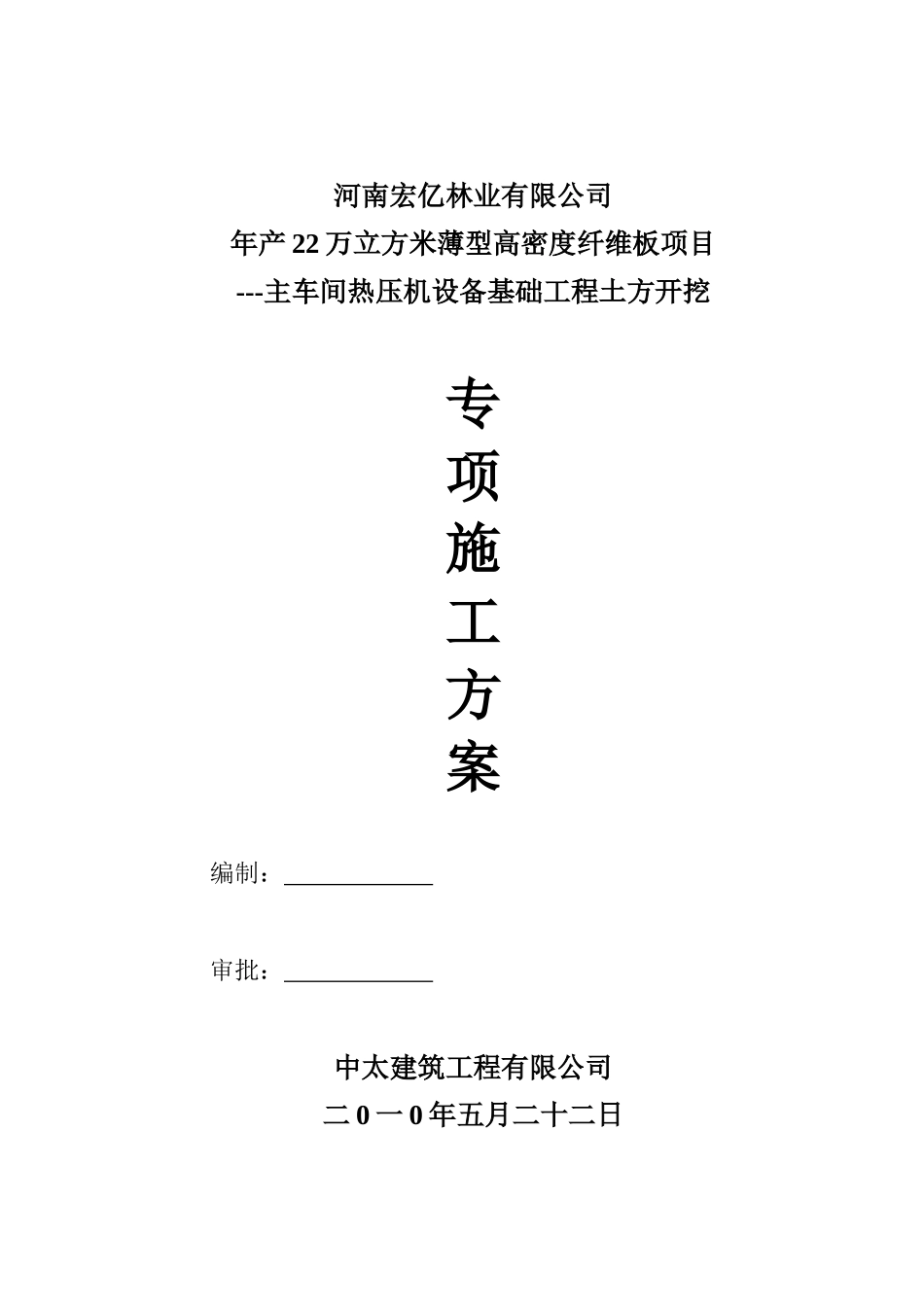

河南宏亿林业有限公司年产22万立方米薄型高密度纤维板项目---主车间热压机设备基础工程土方开挖专项施工方案编制：审批：中太建筑工程有限公司二0一0年五月二十二日目录一、工程概况二、施工主要机械设备三、工程质量保证措施四、施工技术措施五、土方开挖六、现场监测及应急措施七、安全生产保障措施一、工程概况1、工程概况本工程位于周口宏亿木业林业有限公司主厂房内，基坑垂直开挖，开挖深度为-0.5m~-5.115m、-0.5m~-6.7m。建筑场地为Ⅱ类，本设备基础位置处于P-S/8-15轴之间，鉴于设备基础深度较深危险性较大，基坑四周支护壁需用钢桩支护，开挖时基坑边坡用锚钉墙做护壁。2、地面防渗措施严格控制基坑四周的用水点。妥善处理管道渗漏水。3、基坑四周地面沉降观测及其预防措施因降水有可能造成地面附加沉降，为安全起见，基坑四周地面设置一定数量的观测点，以对地面沉降进行监测，若地面沉降量较大，对相关建筑物造成影响时，需及时采取有效的保护措施。二、施工主要机械设备1、空气压缩机1台。2、混凝土喷射机1台。3、潜水泵2台。4、输料管200米。5、注浆泵1台。6、砂浆搅拌机1台。7、切割机1台。8、电焊机1台。9、高压水管200米。10、动力电200米。11、配电箱1只。12、其它零星工具。三、工程质量保证措施1、严格按设计图纸及《建筑基坑支护技术规程》（GJB02-98）进行施工。2、开工前及施工过程中，作好各种材料的送检、化验，保证使用合格产品，按有关要求做好试压件与焊接样的制作与送检工作。3、施工前平整场地，清除地上和地下障碍物。4、遇地下障碍不能排除时，可绕行施工，但须保证桩的连续性。5、疏通基坑附近的排水管道，防止堵塞，引起渗漏，及时排干基坑周边积水，对基坑周边的原有裂隙，应作必要的填补，严防地表水下渗，按要求修造排水沟和集水井，及时排走坡顶和基坑内积水。6、加强基坑监测，在基坑开挖阶段，对附近地表、路面进行沉降位移观测，并对支护结构止水效果进行观测，发现渗漏应进行封堵。7、与业主指定的监测单位保持良好接触，互通信息，及时掌握基坑变形情况，做好监测资料分析工作，对后期变形的发展及时进行预测。8、经常与建设单位保持联系，互相沟通，对施工中出现的问题和信息及时反馈，比如基坑开挖后土质与勘察资料的差异、基坑变形情况、支护结构施工质量保证情况等等，做好信息施工工作。四、施工技术措施支护结构采用符合土钉墙方法，先施工工字钢，后做土钉墙。沿着基础开挖线边缘使用洛阳铲钻孔，孔径150mm,孔中心距离开挖线200mm。钻孔完成后在孔内插入工字钢，外露100mm,浇注C30水泥砂浆（C30砼去石子）。砂浆凝固后方可进行下道工序。（一）喷锚施工工艺流程制作锚管开挖基坑修整边坡素喷砼3－4cm厚挂钢筋网打锚管焊接加强筋喷身砼到设计厚度锚管注浆养护至80%砼强度下一层土方开挖。（二）施工方法土钉均采用Φ18钢筋，先钻平孔然后采用空压机打入锚管，且在锚管壁上每隔0.5M设一组Φ8mm圆孔，高压向孔内注入水泥浆，挂设Φ6.5圆钢组成的钢筋网片，网片固定后向基坑壁喷C20细石砼，砼中加速凝剂，要求初凝不大于5min，终凝不大于10min。在上一水平上土锚墙施工后，保养二天至三天进行第二个水平面作业，施工方法与第一个水平相同，循环施工至工程结束，出场验收。1、土方开挖与土钉墙施工配合基坑围护的成功与土方开挖，土钉墙施工之间的配合有密切相关，合理安排，可使施工顺利、安全。沿基坑四周分层分段开挖、滚动施工，确保基坑稳定。2、打入锚杆土钉墙施工，锚杆施工是一个关键工作。根据本工程的地质条件，先钻平孔，再用空压机打入锚杆。3、锚杆制作按要求制作锚杆，在锚杆前端置定位架。锚筋与通长钢筋组成锚头，并与锚杆焊接，锚头体与钢筋网焊接。4、压力灌浆安置锚杆后，采用注浆机进行注浆，压力控制在0.3－0.5Mpa,灌浆管端距孔底0.2m左右，注浆开始稳压数分钟，待注浆塞满水泥砂浆及端部注满砂浆后，逐渐向外拔注浆管，直至拔至孔口，确认浆液注满锚孔，以止浆袋堵塞孔口。5、绑扎钢筋网及喷射砼按要求采用Φ6.5I级钢筋绑扎成200×200钢筋网，并与锚头焊接。采用空压机、喷射机喷射混凝土，将干混合料用管子送...
