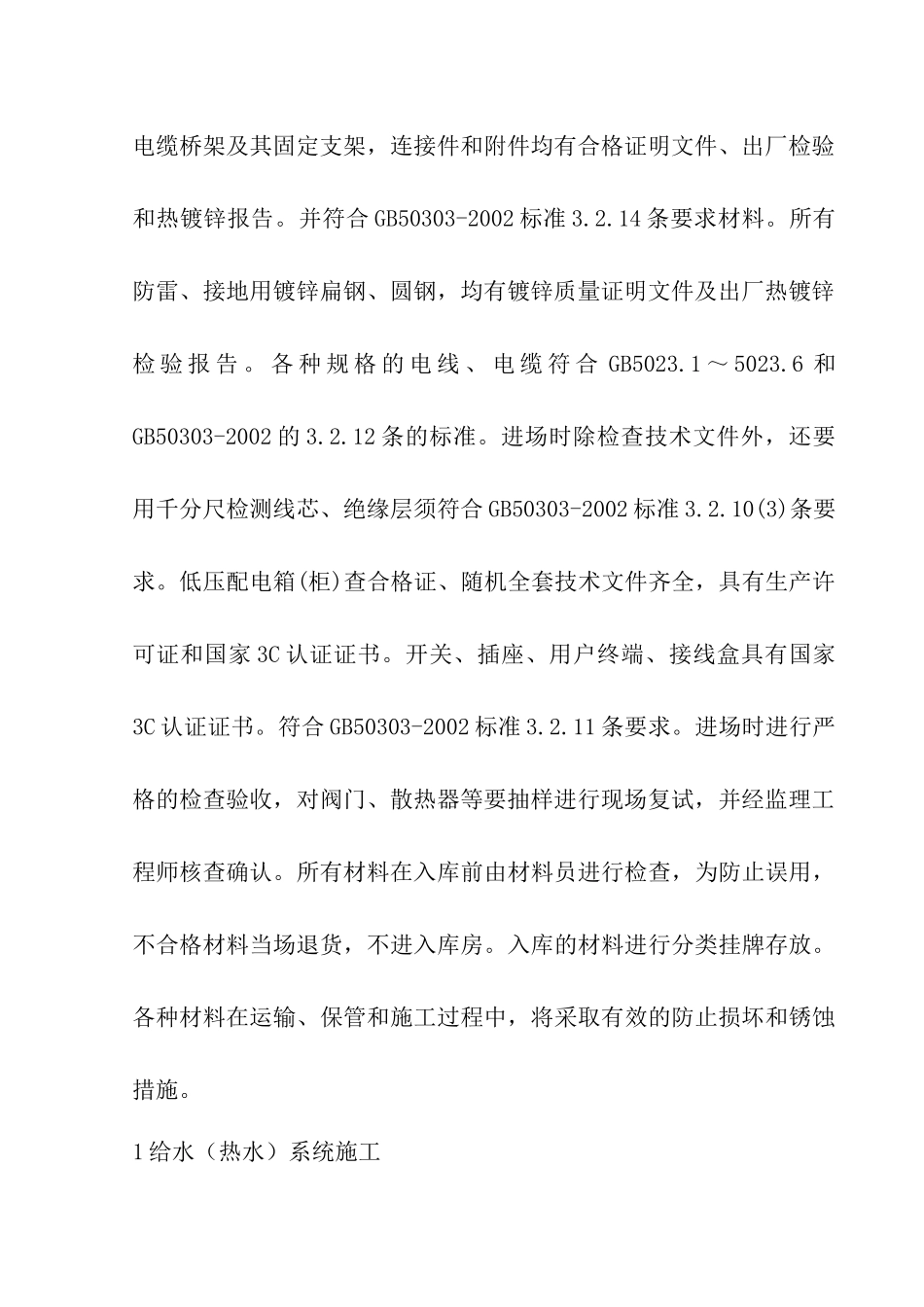

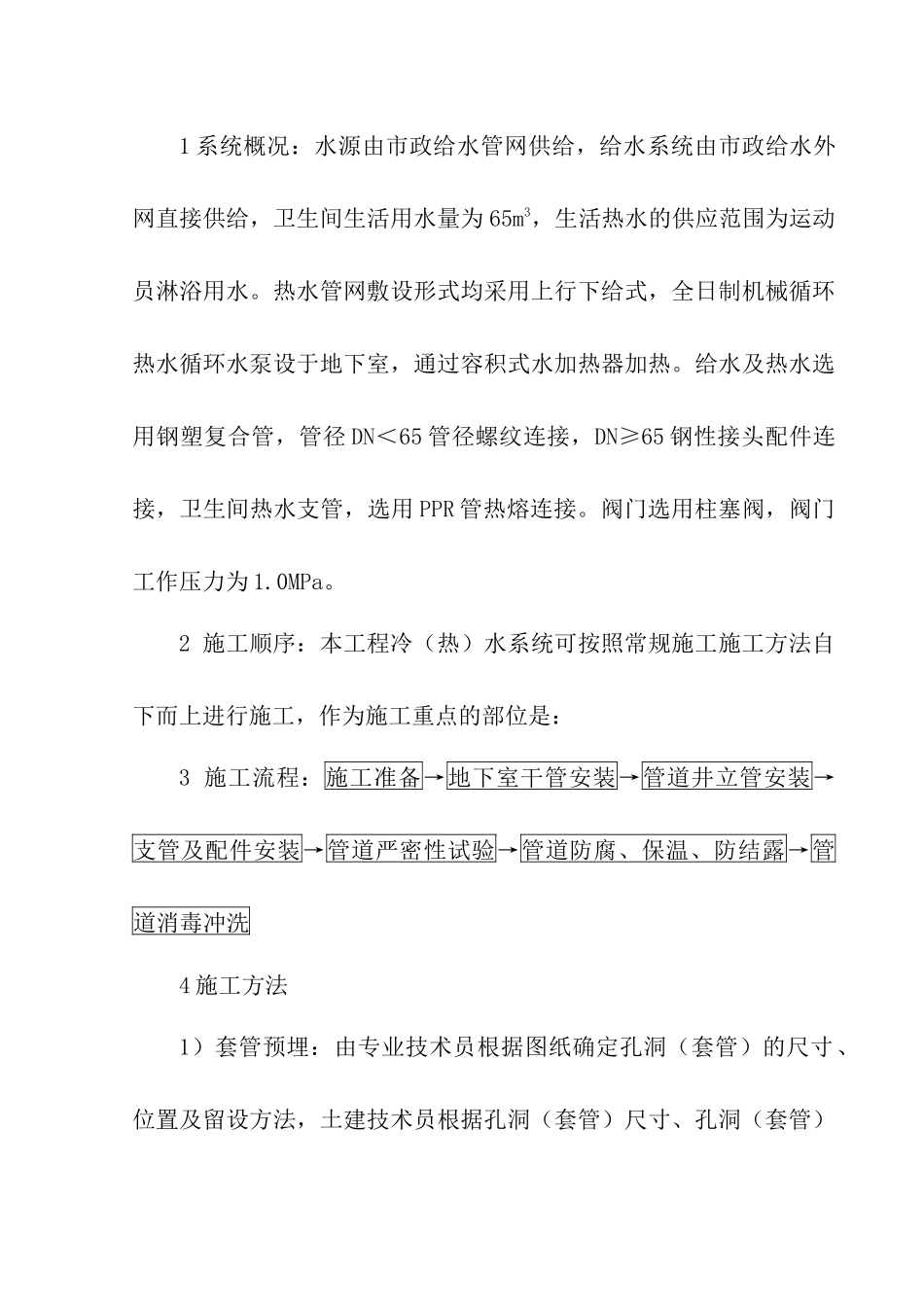

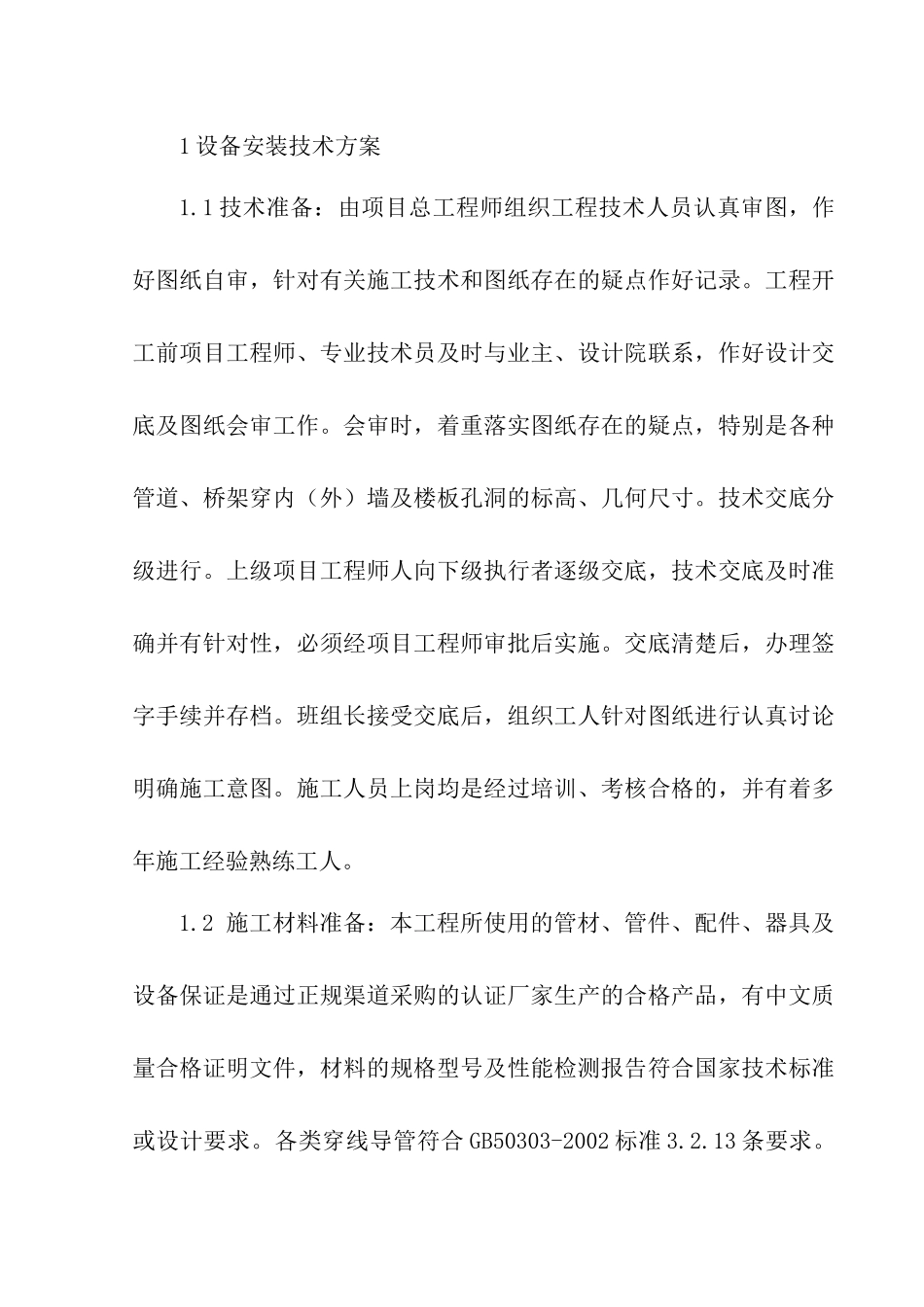

1设备安装技术方案1.1技术准备：由项目总工程师组织工程技术人员认真审图，作好图纸自审，针对有关施工技术和图纸存在的疑点作好记录。工程开工前项目工程师、专业技术员及时与业主、设计院联系，作好设计交底及图纸会审工作。会审时，着重落实图纸存在的疑点，特别是各种管道、桥架穿内（外）墙及楼板孔洞的标高、几何尺寸。技术交底分级进行。上级项目工程师人向下级执行者逐级交底，技术交底及时准确并有针对性，必须经项目工程师审批后实施。交底清楚后，办理签字手续并存档。班组长接受交底后，组织工人针对图纸进行认真讨论明确施工意图。施工人员上岗均是经过培训、考核合格的，并有着多年施工经验熟练工人。1.2施工材料准备：本工程所使用的管材、管件、配件、器具及设备保证是通过正规渠道采购的认证厂家生产的合格产品，有中文质量合格证明文件，材料的规格型号及性能检测报告符合国家技术标准或设计要求。各类穿线导管符合GB50303-2002标准3.2.13条要求。电缆桥架及其固定支架，连接件和附件均有合格证明文件、出厂检验和热镀锌报告。并符合GB50303-2002标准3.2.14条要求材料。所有防雷、接地用镀锌扁钢、圆钢，均有镀锌质量证明文件及出厂热镀锌检验报告。各种规格的电线、电缆符合GB5023.1～5023.6和GB50303-2002的3.2.12条的标准。进场时除检查技术文件外，还要用千分尺检测线芯、绝缘层须符合GB50303-2002标准3.2.10(3)条要求。低压配电箱(柜)查合格证、随机全套技术文件齐全，具有生产许可证和国家3C认证证书。开关、插座、用户终端、接线盒具有国家3C认证证书。符合GB50303-2002标准3.2.11条要求。进场时进行严格的检查验收，对阀门、散热器等要抽样进行现场复试，并经监理工程师核查确认。所有材料在入库前由材料员进行检查，为防止误用，不合格材料当场退货，不进入库房。入库的材料进行分类挂牌存放。各种材料在运输、保管和施工过程中，将采取有效的防止损坏和锈蚀措施。1给水（热水）系统施工1系统概况：水源由市政给水管网供给，给水系统由市政给水外网直接供给，卫生间生活用水量为65m3，生活热水的供应范围为运动员淋浴用水。热水管网敷设形式均采用上行下给式，全日制机械循环热水循环水泵设于地下室，通过容积式水加热器加热。给水及热水选用钢塑复合管，管径DN＜65管径螺纹连接，DN≥65钢性接头配件连接，卫生间热水支管，选用PPR管热熔连接。阀门选用柱塞阀，阀门工作压力为1.0MPa。2施工顺序：本工程冷（热）水系统可按照常规施工施工方法自下而上进行施工，作为施工重点的部位是：3施工流程：施工准备→地下室干管安装→管道井立管安装→支管及配件安装→管道严密性试验→管道防腐、保温、防结露→管道消毒冲洗4施工方法1）套管预埋：由专业技术员根据图纸确定孔洞（套管）的尺寸、位置及留设方法，土建技术员根据孔洞（套管）尺寸、孔洞（套管）的要求确定补强措施和施工方法，共同编写施工交底后，经项目工程师审核同意后进行。孔洞（套管）的预留由专人配合土建施工，完成后由专业技术员和土建技术员共同复查。对个别无法预留的孔洞，在模板拆除后及时用小手锤进行凿制。2）钢套管：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，套管管径比管道管径大2号，长度要保证两端与饰面平齐，上部有防水要求的房间及厨房中的套管高出成品地面50mm，其他房间高出20mm。下料后套管内刷防锈漆一道备用。安装时将套管固定在安装部位，焊好架铁并用铁丝绑扎牢固。预埋上下层套管时，中心线要垂直。管道安装完毕后套管与管道之间的间隙用阻燃密实材料和防水油膏填实，端面要光滑。3）防水套管：按照设计或施工安装图集的要求进行预制加工，内刷防锈漆一道备用。浇筑混凝土前，将防水套管按图纸位置固定牢固，经专业技术员、质量检查员及土建技术员对位置、标高共同复查合格后进行浇筑，浇筑时一次浇筑完成。4）支、吊、托架安装：钢管管道支（吊）架安装间距按设计图纸说明第项第款第条或GB50242-2002表3.3.8要求设置，塑料管支（吊）架安装间距按设计图纸说明第项第款第条或GB50242-2002表3.3.9要求设置。采用弹线定位保证支、吊、托架及管卡位置正确...
