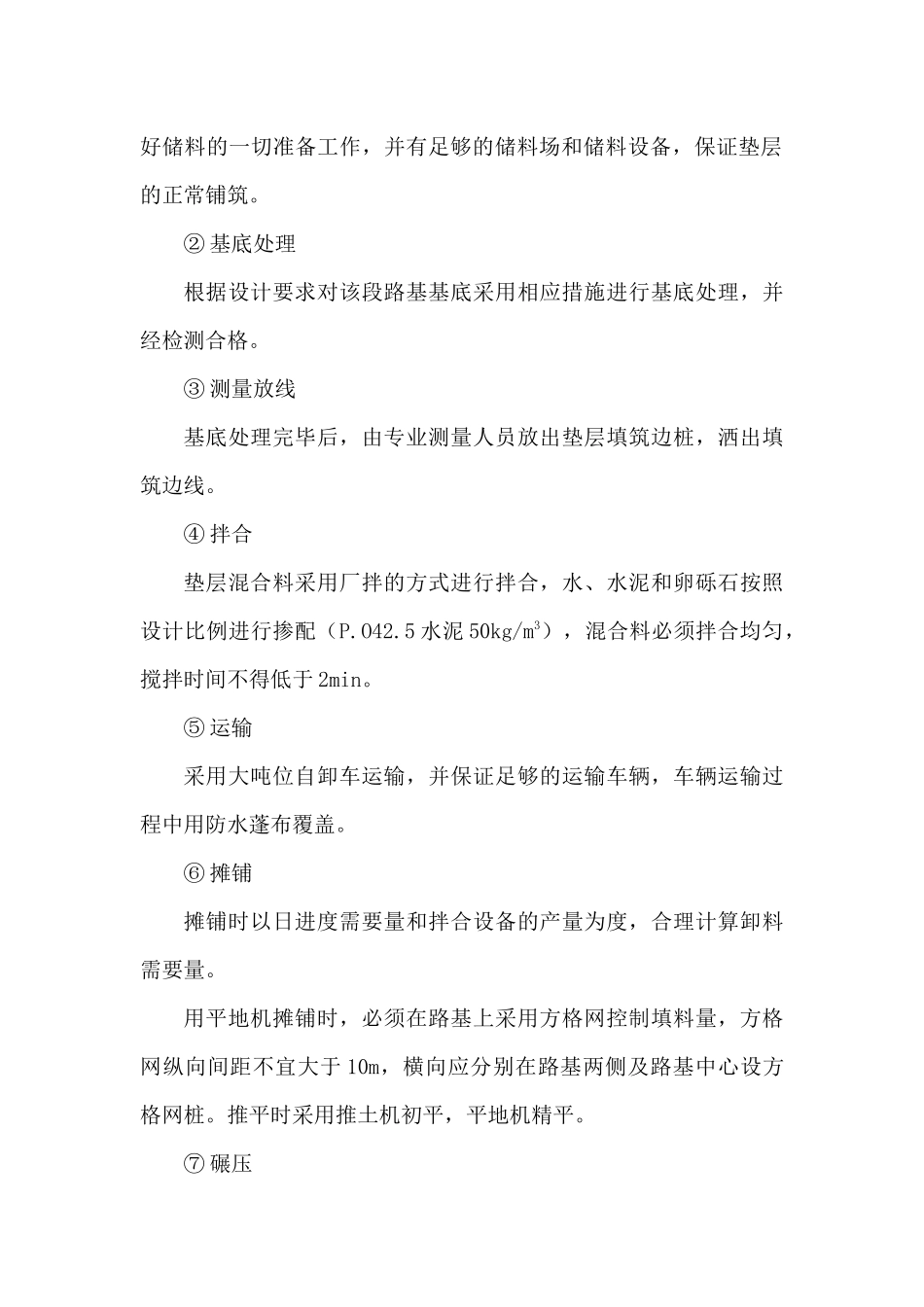

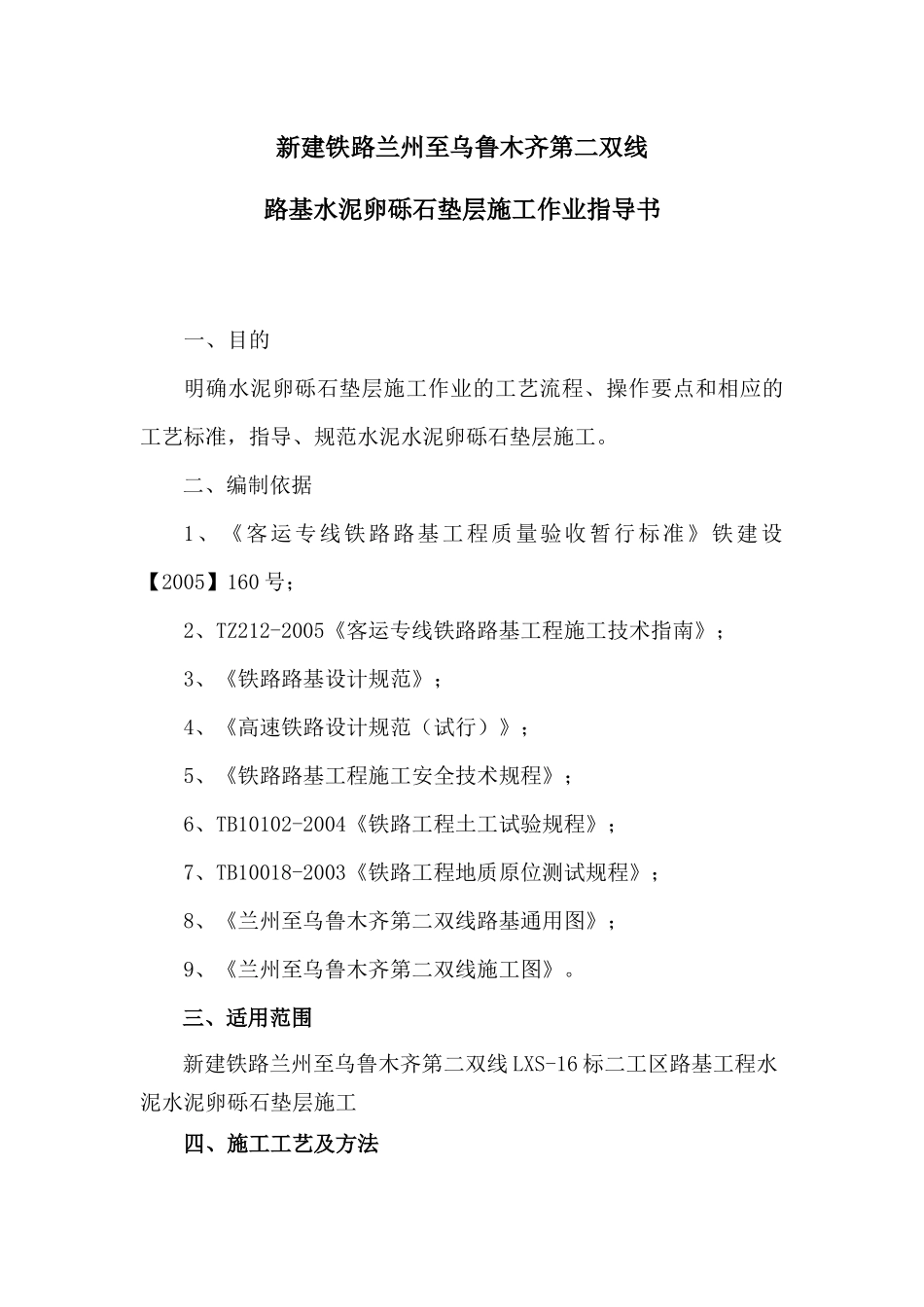

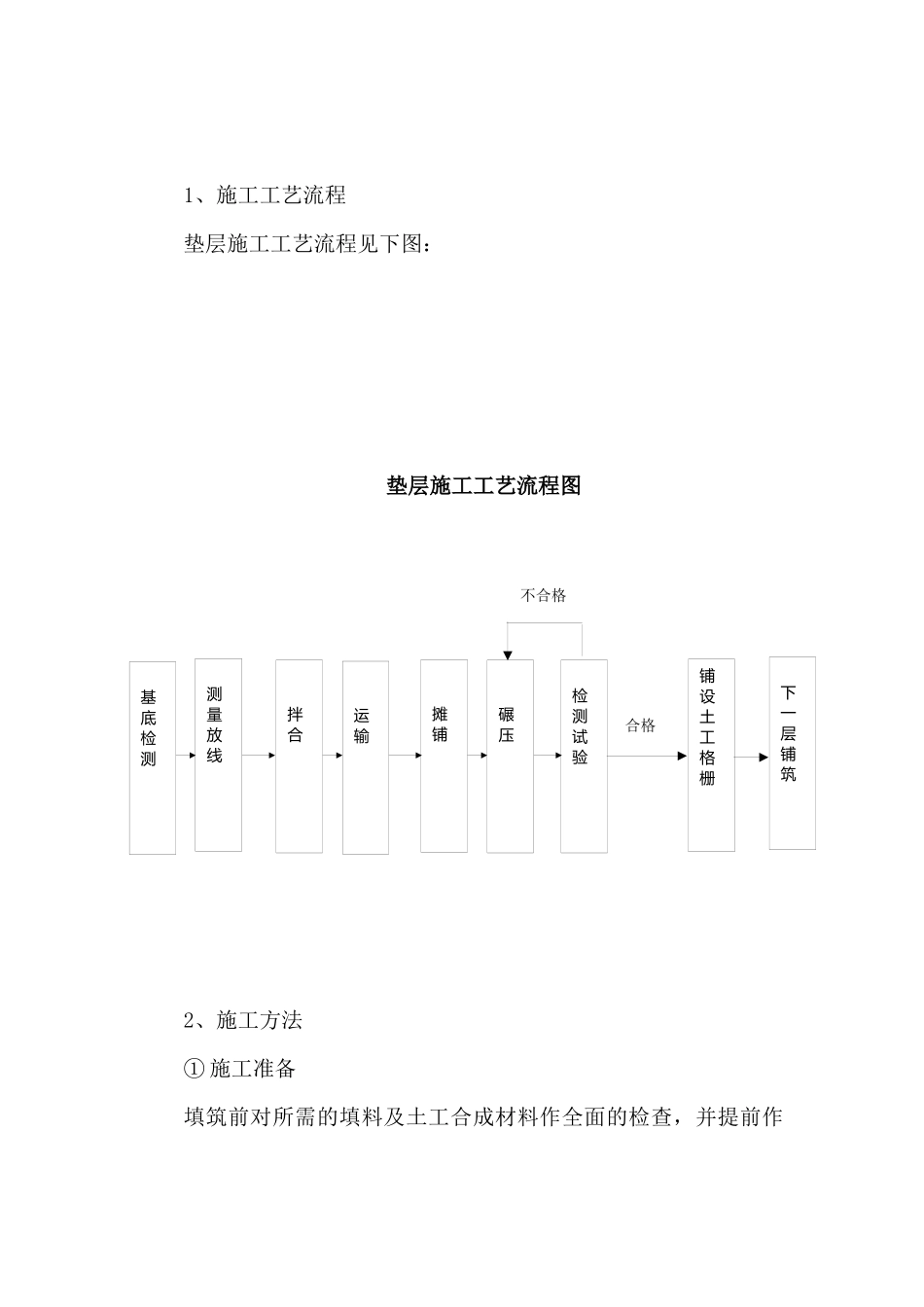

新建铁路兰州至乌鲁木齐第二双线路基水泥卵砾石垫层施工作业指导书一、目的明确水泥卵砾石垫层施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范水泥水泥卵砾石垫层施工。二、编制依据1、《客运专线铁路路基工程质量验收暂行标准》铁建设【2005】160号；2、TZ212-2005《客运专线铁路路基工程施工技术指南》；3、《铁路路基设计规范》；4、《高速铁路设计规范（试行）》；5、《铁路路基工程施工安全技术规程》；6、TB10102-2004《铁路工程土工试验规程》；7、TB10018-2003《铁路工程地质原位测试规程》；8、《兰州至乌鲁木齐第二双线路基通用图》；9、《兰州至乌鲁木齐第二双线施工图》。三、适用范围新建铁路兰州至乌鲁木齐第二双线LXS-16标二工区路基工程水泥水泥卵砾石垫层施工四、施工工艺及方法基底检测测量放线拌合运输碾压铺设土工格栅摊铺检测试验合格不合格下一层铺筑1、施工工艺流程垫层施工工艺流程见下图：垫层施工工艺流程图2、施工方法①施工准备填筑前对所需的填料及土工合成材料作全面的检查，并提前作好储料的一切准备工作，并有足够的储料场和储料设备，保证垫层的正常铺筑。②基底处理根据设计要求对该段路基基底采用相应措施进行基底处理，并经检测合格。③测量放线基底处理完毕后，由专业测量人员放出垫层填筑边桩，洒出填筑边线。④拌合垫层混合料采用厂拌的方式进行拌合，水、水泥和卵砾石按照设计比例进行掺配（P.O42.5水泥50kg/m3），混合料必须拌合均匀，搅拌时间不得低于2min。⑤运输采用大吨位自卸车运输，并保证足够的运输车辆，车辆运输过程中用防水蓬布覆盖。⑥摊铺摊铺时以日进度需要量和拌合设备的产量为度，合理计算卸料需要量。用平地机摊铺时，必须在路基上采用方格网控制填料量，方格网纵向间距不宜大于10m，横向应分别在路基两侧及路基中心设方格网桩。推平时采用推土机初平，平地机精平。⑦碾压采用重型光轮振动压路机进行碾压，由两侧开始向路中心碾压；碾压遵循先轻后重、先慢后快的原则。各区段交接处应相互重叠压实，纵向搭接压实长度不小于2.0m，纵向行与行之间的轮迹重叠不小于40cm，上下两层填筑接头应错开不小于3.0m。⑧检测每层施工完成经自检合格后报验监理工程师检验，严格按照规范及设计要求的试验方法、试验点数、检验频次进行试验检测。⑨铺设土工格栅在设计宽度范围内沿路基横向进行铺设，铺设时搭接宽度、回折宽度应满足设计要求，绑扎必须牢固。铺设完毕后报请监理工程师验收，经验收合格后方可进行下一层填筑。五、施工注意事项1、垫层填筑施工前下承层必须经过压实检测合格。2、垫层所用的原材料及土工合成材料必须经过试验检测合格后方可投入使用。3、各层填筑宽度范围、纵横坡度及压实标准必须满足设计要求。4、铺设土工格栅时，铺设边线为两边坡脚线内收50cm，两侧回折宽度为2m，线路横向搭接30～50cm，线路纵向搭接10～15cm，绑扎必须牢固。5、土工格栅应沿路基横向铺设且允许偏差、检验数量及检验方法应符合下表规定。土工合成材料铺设的允许偏差、检验数量及检验方法序号检验项目允许偏差检验数量检验方法1铺设范围不小于设计值沿线路纵向每100m抽样检验3处尺量，查施工记录2搭接宽度0，+50㎜3竖向间距-30，+30㎜4上下层接缝错开距离-50，+50㎜5回折长度6、土工格栅铺设完毕后，下一层填筑时必须采用倒卸法上料，以免将土工格栅损坏。六、垫层压实标准根据设计要求本段垫层压实采用基床底层压实标准，具体压实标准见下表。垫层（基床底层）压实标准压实标准碎石类土及粗砾土压实系数K≥0.95地基系数K30(Mpa/m)≥150动态变形模量(Mpa)≥40七、施工参数第1层水泥卵砾石垫层厚10cm，先静压1遍，再弱振1遍，最后静压1遍收光，不检测；铺设第1层土工格栅。第2层水泥卵砾石垫层厚20cm，静压1遍，弱振2遍，静压1遍，检测；铺设第2层土工格栅。第3层水泥卵砾石垫层厚20cm，静压1遍，弱振2遍，静压1遍，检测。八、质量保证措施1、树立“百年大计，质量第一”的思想，贯彻执行IS09000系列标准，加强对施工过程的控制和记录。2、加强对施工人员的专业技术培训，健全岗位责任制，由技术熟练、经验丰富的职工从事技术...
