某钢结构厂房全套设计毕业设计指导书设计和实现 土木工程管理专业

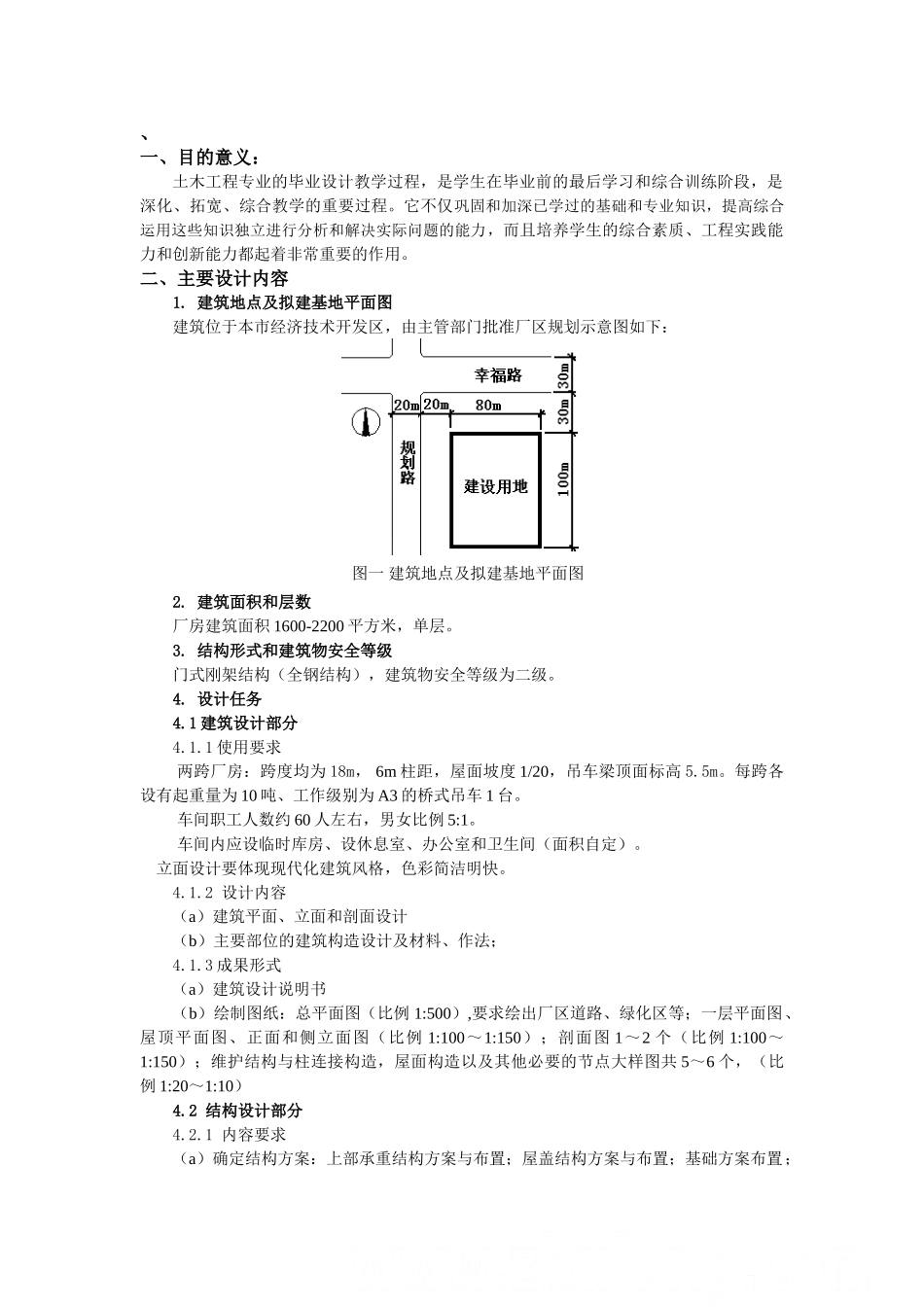

、一、目的意义：土木工程专业的毕业设计教学过程，是学生在毕业前的最后学习和综合训练阶段，是深化、拓宽、综合教学的重要过程。它不仅巩固和加深已学过的基础和专业知识，提高综合运用这些知识独立进行分析和解决实际问题的能力，而且培养学生的综合素质、工程实践能力和创新能力都起着非常重要的作用。二、主要设计内容1. 建筑地点及拟建基地平面图建筑位于本市经济技术开发区，由主管部门批准厂区规划示意图如下：图一 建筑地点及拟建基地平面图 2. 建筑面积和层数厂房建筑面积 1600-2200 平方米，单层。3. 结构形式和建筑物安全等级门式刚架结构（全钢结构），建筑物安全等级为二级。4. 设计任务4.1 建筑设计部分4.1.1 使用要求两跨厂房：跨度均为 18m， 6m 柱距，屋面坡度 1/20，吊车梁顶面标高 5.5m。每跨各设有起重量为 10 吨、工作级别为 A3 的桥式吊车 1 台。车间职工人数约 60 人左右，男女比例 5:1。车间内应设临时库房、设休息室、办公室和卫生间（面积自定）。 立面设计要体现现代化建筑风格，色彩简洁明快。4.1.2 设计内容（a）建筑平面、立面和剖面设计（b）主要部位的建筑构造设计及材料、作法；4.1.3 成果形式（a）建筑设计说明书（b）绘制图纸：总平面图（比例 1:500）,要求绘出厂区道路、绿化区等；一层平面图、屋顶平面图、正面和侧立面图（比例 1:100～1:150）；剖面图 1～2 个（比例 1:100～1:150）；维护结构与柱连接构造，屋面构造以及其他必要的节点大样图共 5～6 个，（比例 1:20～1:10）4.2 结构设计部分4.2.1 内容要求（a）确定结构方案：上部承重结构方案与布置；屋盖结构方案与布置；基础方案布置；结构措施及其特殊部位的处理等。（b）完成结构设计计算书一份，内容包括：荷载汇集：永久荷载、风荷载、雪荷载、吊车荷载、地震作用计算；荷载组合及内力分析：墙梁及屋面檩条计算；吊车梁计算(包括制动结构)；一榀标准刚架计算；梁柱连接节点计算；柱间支撑计算；屋盖支撑计算；基础及基础梁计算；其它必要构件计算。4.2.2 成果形式（a）结构设计说明书（b）结构设计计算书（c）绘制图纸：结构设计说明；基础平面布置图（比例 1:100～1:150）和基础详图（比例 1:30～1:50）；结构平面布置图（比例 1:100～1:150）；吊车梁及制动结构平面布置图（比例 1:100～1:150）；柱间支撑布置及详图；墙架及屋面结构布置图（比例 1:100～1:150）；一榀刚架结构图（比例 1:30～1:7...
