DL 5022-93 火力发电厂土建结构设计技术规定VIP免费

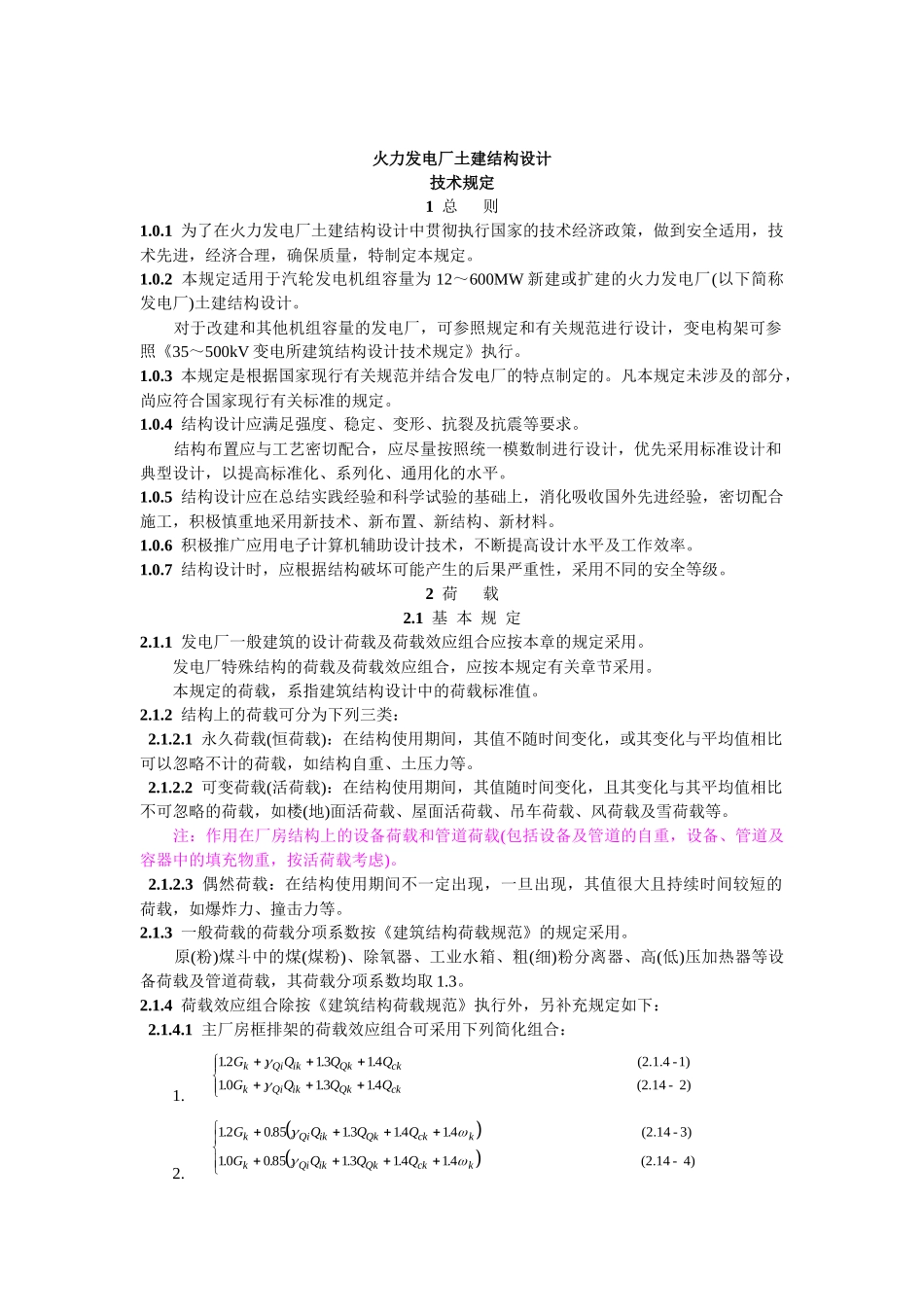

DL 5022-93 火力发电厂土建结构设计技术规定_第1页
1/31
DL 5022-93 火力发电厂土建结构设计技术规定_第2页
2/31

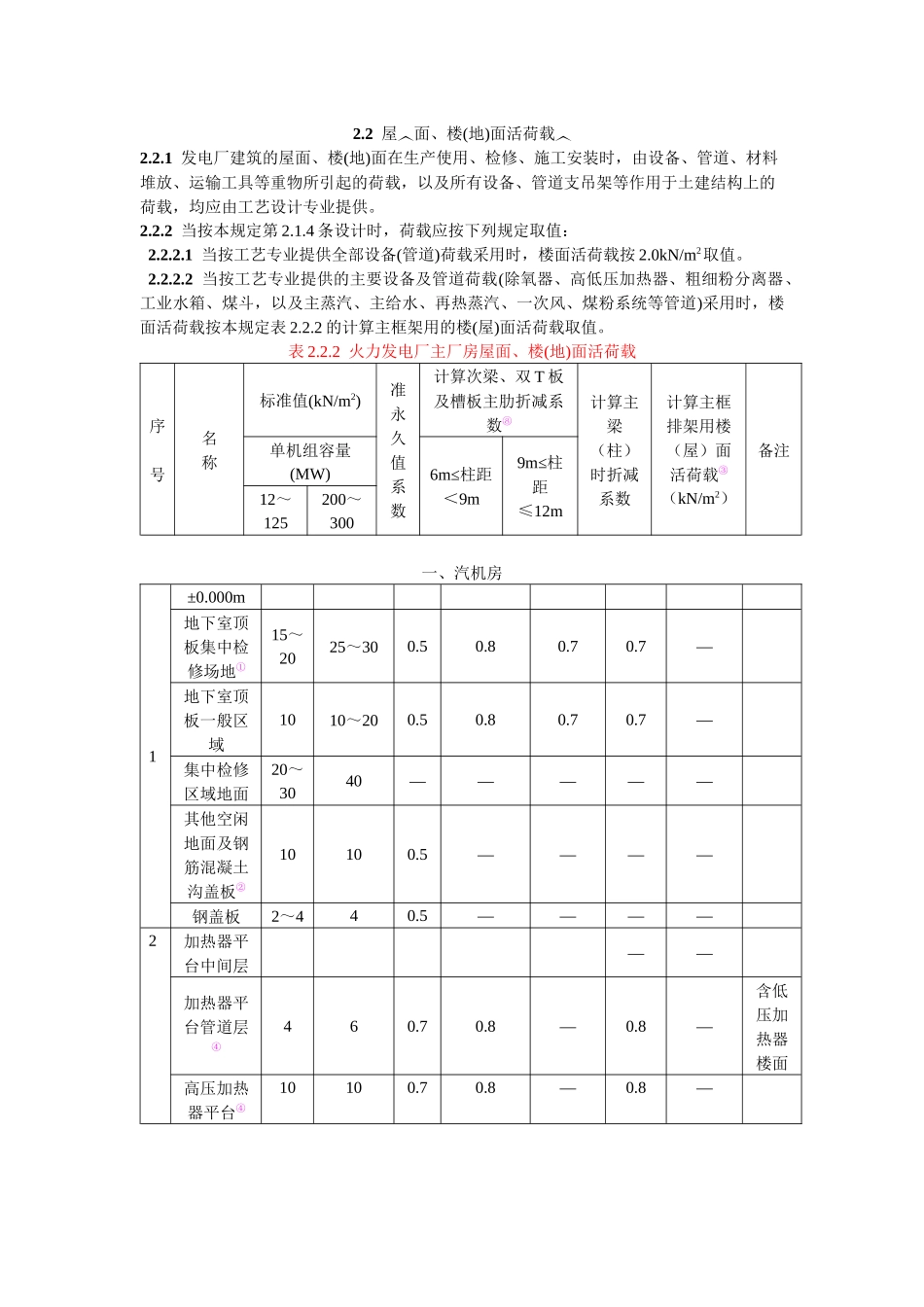

DL 5022-93 火力发电厂土建结构设计技术规定_第3页
3/31
火力发电厂土建结构设计技术规定1总则1.0.1为了在火力发电厂土建结构设计中贯彻执行国家的技术经济政策,做到安全适用,技术先进,经济合理,确保质量,特制定本规定。1.0.2本规定适用于汽轮发电机组容量为12~600MW新建或扩建的火力发电厂(以下简称发电厂)土建结构设计。对于改建和其他机组容量的发电厂,可参照规定和有关规范进行设计,变电构架可参照《35~500kV变电所建筑结构设计技术规定》执行。1.0.3本规定是根据国家现行有关规范并结合发电厂的特点制定的。凡本规定未涉及的部分,尚应符合国家现行有关标准的规定。1.0.4结构设计应满足强度、稳定、变形、抗裂及抗震等要求。结构布置应与工艺密切配合,应尽量按照统一模数制进行设计,优先采用标准设计和典型设计,以提高标准化、系列化、通用化的水平。1.0.5结构设计应在总结实践经验和科学试验的基础上,消化吸收国外先进经验,密切配合施工,积极慎重地采用新技术、新布置、新结构、新材料。1.0.6积极推广应用电子计算机辅助设计技术,不断提高设计水平及工作效率。1.0.7结构设计时,应根据结构破坏可能产生的后果严重性,采用不同的安全等级。2荷载2.1基本规定2.1.1发电厂一般建筑的设计荷载及荷载效应组合应按本章的规定采用。发电厂特殊结构的荷载及荷载效应组合,应按本规定有关章节采用。本规定的荷载,系指建筑结构设计中的荷载标准值。2.1.2结构上的荷载可分为下列三类:2.1.2.1永久荷载(恒荷载):在结构使用期间,其值不随时间变化,或其变化与平均值相比可以忽略不计的荷载,如结构自重、土压力等。2.1.2.2可变荷载(活荷载):在结构使用期间,其值随时间变化,且其变化与其平均值相比不可忽略的荷载,如楼(地)面活荷载、屋面活荷载、吊车荷载、风荷载及雪荷载等。注:作用在厂房结构上的设备荷载和管道荷载(包括设备及管道的自重,设备、管道及容器中的填充物重,按活荷载考虑)。2.1.2.3偶然荷载:在结构使用期间不一定出现,一旦出现,其值很大且持续时间较短的荷载,如爆炸力、撞击力等。2.1.3一般荷载的荷载分项系数按《建筑结构荷载规范》的规定采用。原(粉)煤斗中的煤(煤粉)、除氧器、工业水箱、粗(细)粉分离器、高(低)压加热器等设备荷载及管道荷载,其荷载分项系数均取1.3。2.1.4荷载效应组合除按《建筑结构荷载规范》执行外,另补充规定如下:2.1.4.1主厂房框排架的荷载效应组合可采用下列简化组合:1.2.121314101314......GQQQGQQQkQiikQkckkQiikQkck(2.1.4-1)(2.14-2)1208513141410085131414..........GQQQGQQQkQiikQkckkkQiikQkckk(2.14-3)(2.14-4)3.上六式中Gk——永久荷载的标准值;——楼面活荷载的荷载分项系数:当活荷载标准值小于4kN/m2时取1.4;当活荷载标准值不小于4kN/m2时取1.3;计算主框架用楼面活荷载的标准值,按本规定表2.2.2采用;Qik——设备、管道活荷载,包括煤斗中的煤(煤粉)、除氧器和除氧水箱(含水重)、粗(细)粉分离器、高(低)压加热器等设备荷载及管道支吊架荷载;分别为吊车荷载、吊车自重(地震作用组合用);ψci、ψQi——分别为楼面活荷载、设备(管道)荷载在进行地震效应组合时的荷载组合值系数,按本规定表9.3.4采用;ψw——风荷载在参予地震作用时的组合值系数,一般框排架结构取ψw=0,锅炉炉架取ψw=0.2;wk——风荷载标准值。注:式(2.1.4-1)~式(2.1.4-6)中略去了荷载效应系数。2.1.4.2主厂房框架梁、柱构件截面荷载效应组合值,可按下列可能出现的最不利情况进行设计:梁Mmax及相应的N、V;Mmin及相应的N、V;Vmax及相应的M、N。柱Mmax及相应的N、V;Mmin及相应的N、V;Nmax及相应的M′、V;Nmin及相应的M′、V。框架底层柱除上述几种组合外,尚应增加下列两种组合:Vmax及相应的M、N;Vmin及相应的M、N。注:M′为按相应的M值的正(+M)、负(-M)两种情况进行组合,但仅输出M绝对值最大一组。2.1.4.3设计以风荷载为主的建筑物,如烟囱、运煤栈桥、主厂房山墙、带顶盖的开敞式建筑等。当风荷载与恒荷载及其他活荷载组合时,风荷载的荷载组合值系数取1.0。2.1.4.4框排架荷载效应组...
