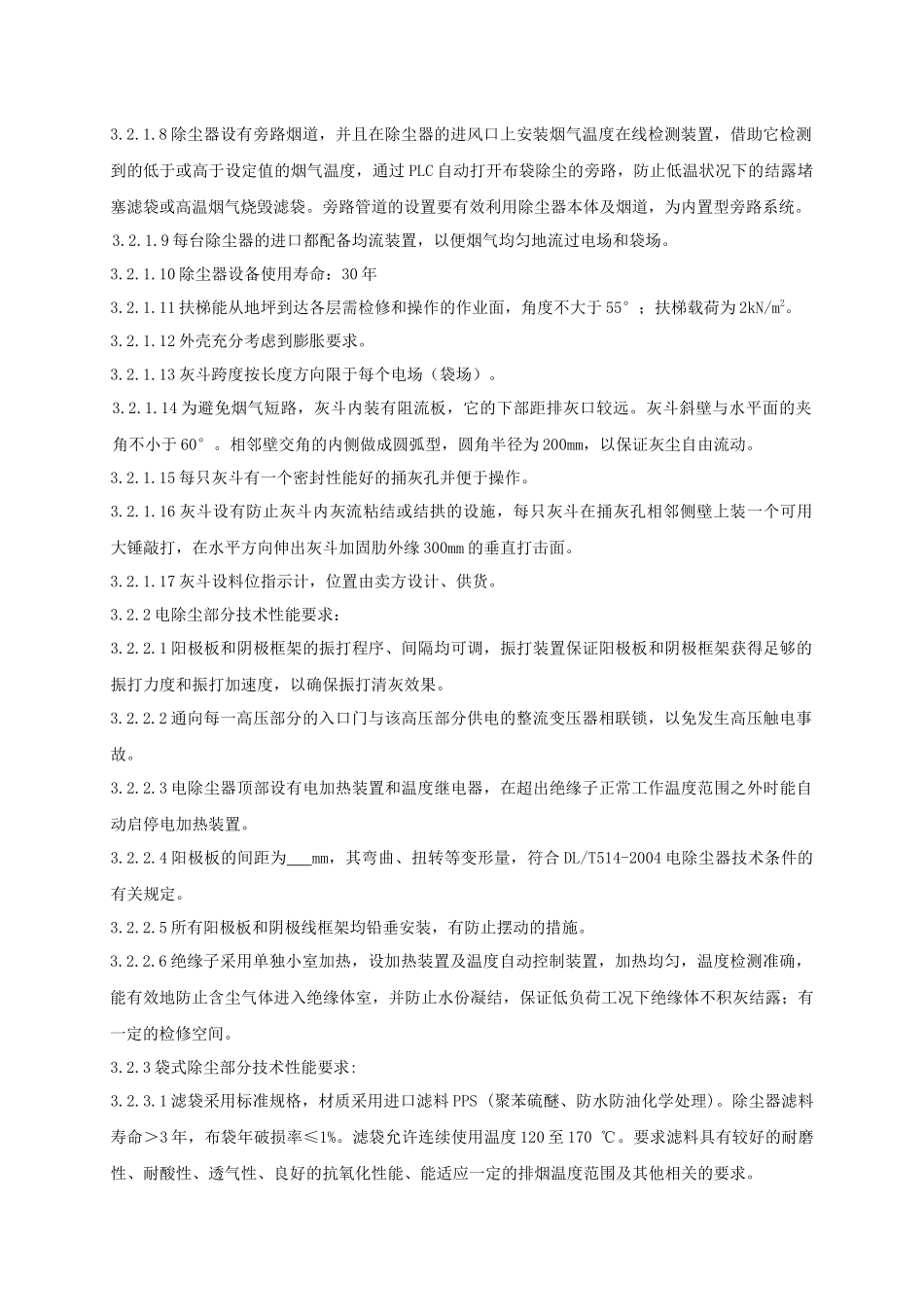

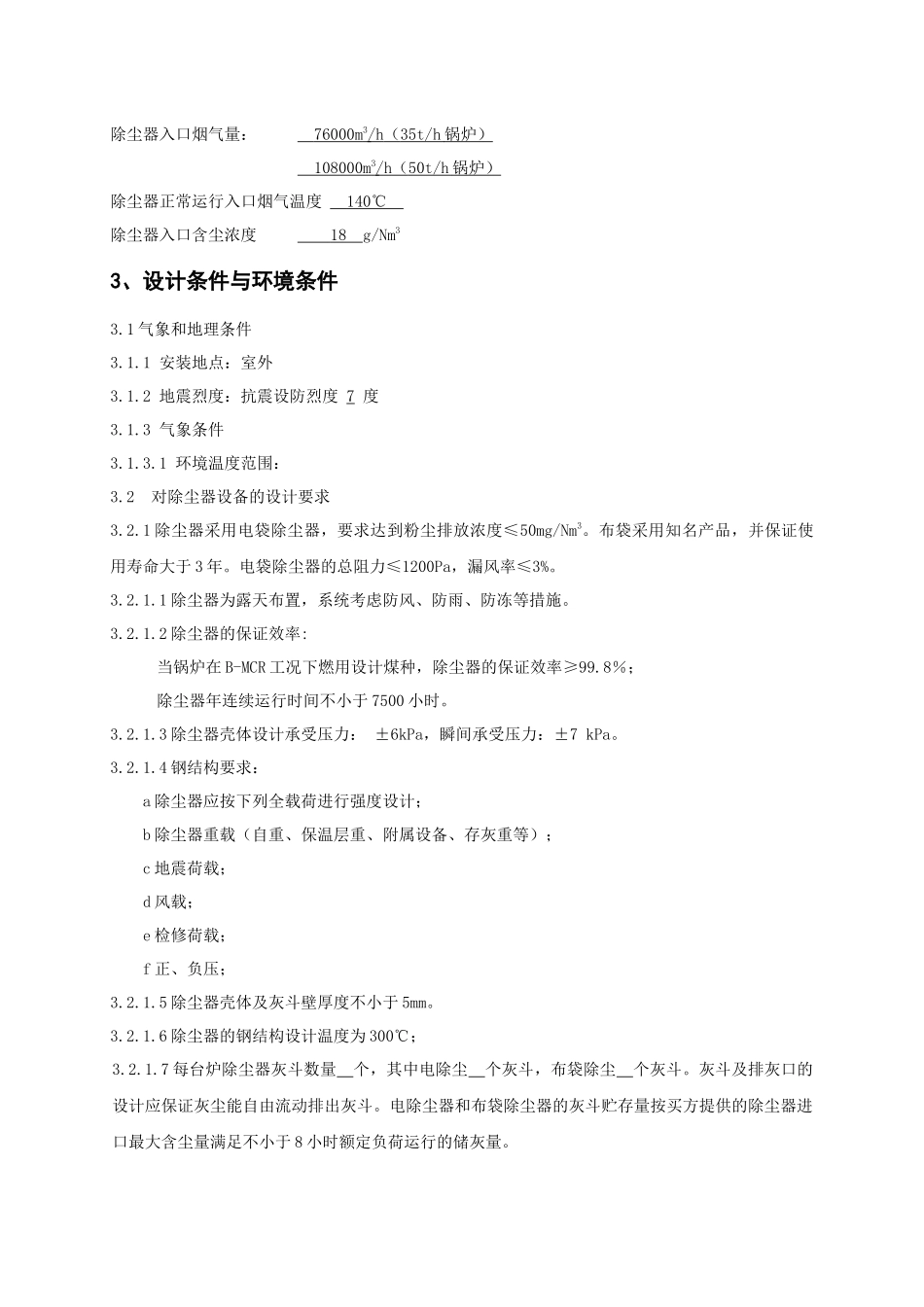

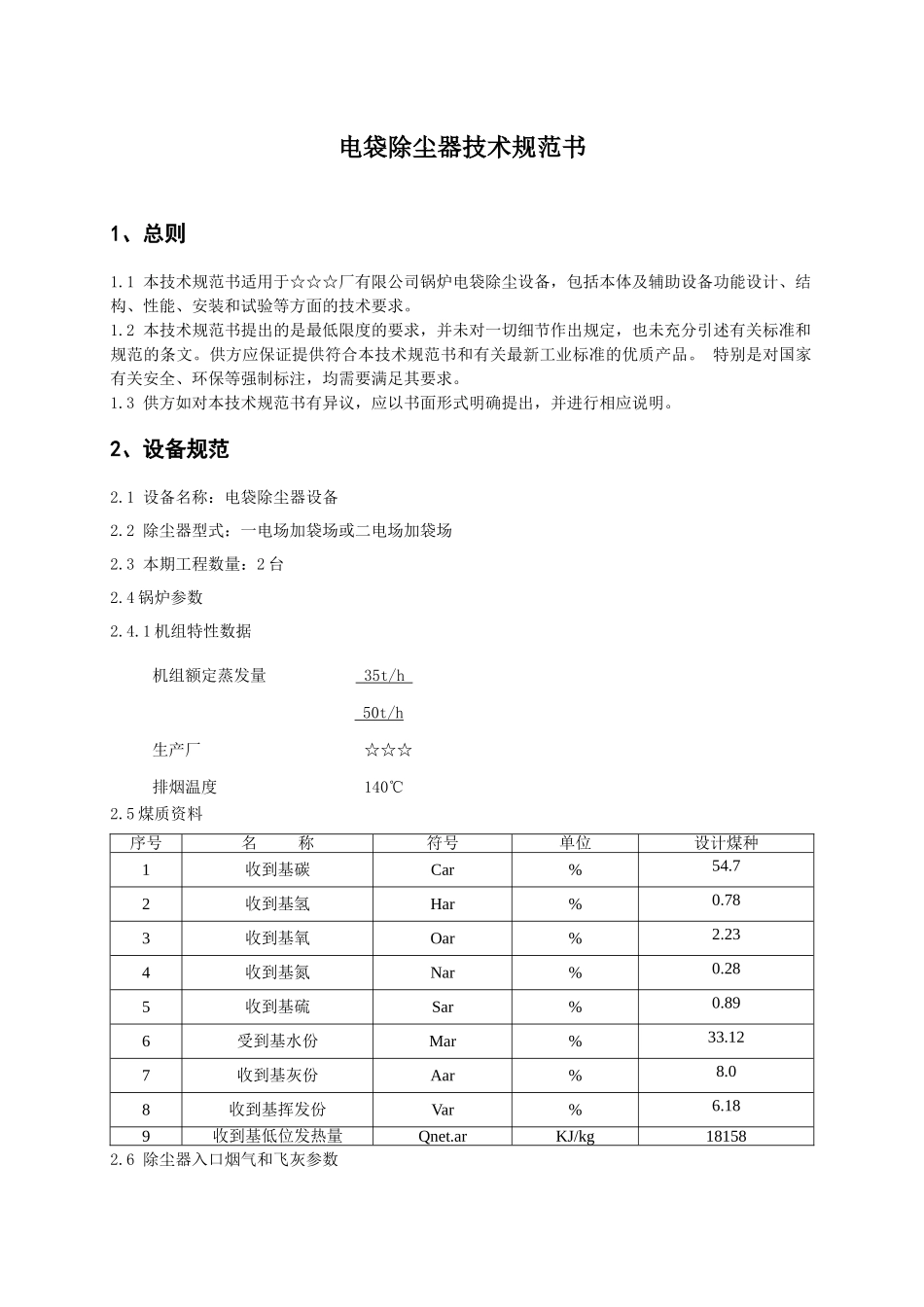

电袋除尘器技术规范书1、总则1.1本技术规范书适用于☆☆☆厂有限公司锅炉电袋除尘设备，包括本体及辅助设备功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规范书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本技术规范书和有关最新工业标准的优质产品。特别是对国家有关安全、环保等强制标注，均需要满足其要求。1.3供方如对本技术规范书有异议，应以书面形式明确提出，并进行相应说明。2、设备规范2.1设备名称：电袋除尘器设备2.2除尘器型式：一电场加袋场或二电场加袋场2.3本期工程数量：2台2.4锅炉参数2.4.1机组特性数据机组额定蒸发量35t/h50t/h生产厂☆☆☆排烟温度140℃2.5煤质资料序号名称符号单位设计煤种1收到基碳Car%54.72收到基氢Har%0.783收到基氧Oar%2.234收到基氮Nar%0.285收到基硫Sar%0.896受到基水份Mar%33.127收到基灰份Aar%8.08收到基挥发份Var%6.189收到基低位发热量Qnet.arKJ/kg181582.6除尘器入口烟气和飞灰参数除尘器入口烟气量：76000m3/h（35t/h锅炉）108000m3/h（50t/h锅炉）除尘器正常运行入口烟气温度140℃除尘器入口含尘浓度18g/Nm33、设计条件与环境条件3.1气象和地理条件3.1.1安装地点：室外3.1.2地震烈度：抗震设防烈度7度3.1.3气象条件3.1.3.1环境温度范围：3.2对除尘器设备的设计要求3.2.1除尘器采用电袋除尘器，要求达到粉尘排放浓度≤50mg/Nm3。布袋采用知名产品，并保证使用寿命大于3年。电袋除尘器的总阻力≤1200Pa，漏风率≤3%。3.2.1.1除尘器为露天布置，系统考虑防风、防雨、防冻等措施。3.2.1.2除尘器的保证效率:当锅炉在B-MCR工况下燃用设计煤种，除尘器的保证效率≥99.8％；除尘器年连续运行时间不小于7500小时。3.2.1.3除尘器壳体设计承受压力：±6kPa，瞬间承受压力：±7kPa。3.2.1.4钢结构要求：a除尘器应按下列全载荷进行强度设计；b除尘器重载（自重、保温层重、附属设备、存灰重等）；c地震荷载；d风载；e检修荷载；f正、负压；3.2.1.5除尘器壳体及灰斗壁厚度不小于5mm。3.2.1.6除尘器的钢结构设计温度为300℃；3.2.1.7每台炉除尘器灰斗数量个，其中电除尘个灰斗，布袋除尘个灰斗。灰斗及排灰口的设计应保证灰尘能自由流动排出灰斗。电除尘器和布袋除尘器的灰斗贮存量按买方提供的除尘器进口最大含尘量满足不小于8小时额定负荷运行的储灰量。3.2.1.8除尘器设有旁路烟道，并且在除尘器的进风口上安装烟气温度在线检测装置，借助它检测到的低于或高于设定值的烟气温度，通过PLC自动打开布袋除尘的旁路，防止低温状况下的结露堵塞滤袋或高温烟气烧毁滤袋。旁路管道的设置要有效利用除尘器本体及烟道，为内置型旁路系统。3.2.1.9每台除尘器的进口都配备均流装置，以便烟气均匀地流过电场和袋场。3.2.1.10除尘器设备使用寿命：30年3.2.1.11扶梯能从地坪到达各层需检修和操作的作业面，角度不大于55°；扶梯载荷为2kN/m2。3.2.1.12外壳充分考虑到膨胀要求。3.2.1.13灰斗跨度按长度方向限于每个电场（袋场）。3.2.1.14为避免烟气短路，灰斗内装有阻流板，它的下部距排灰口较远。灰斗斜壁与水平面的夹角不小于60°。相邻壁交角的内侧做成圆弧型，圆角半径为200mm，以保证灰尘自由流动。3.2.1.15每只灰斗有一个密封性能好的捅灰孔并便于操作。3.2.1.16灰斗设有防止灰斗内灰流粘结或结拱的设施，每只灰斗在捅灰孔相邻侧壁上装一个可用大锤敲打，在水平方向伸出灰斗加固肋外缘300mm的垂直打击面。3.2.1.17灰斗设料位指示计，位置由卖方设计、供货。3.2.2电除尘部分技术性能要求：3.2.2.1阳极板和阴极框架的振打程序、间隔均可调，振打装置保证阳极板和阴极框架获得足够的振打力度和振打加速度，以确保振打清灰效果。3.2.2.2通向每一高压部分的入口门与该高压部分供电的整流变压器相联锁，以免发生高压触电事故。3.2.2.3电除尘器顶部设有电加热装置和温度继电器，在超出绝缘子正常工作温度范围之外时能自动启停电加热装置。3.2.2.4阳极板的间距为mm，其弯曲、扭转等变形量，符合DL/T514-2004电除尘器技术条件的有关规定。3.2.2.5所有阳极板和阴极线框架均铅垂安装...
