绿色环保型系列金属助剂制备工艺VIP免费

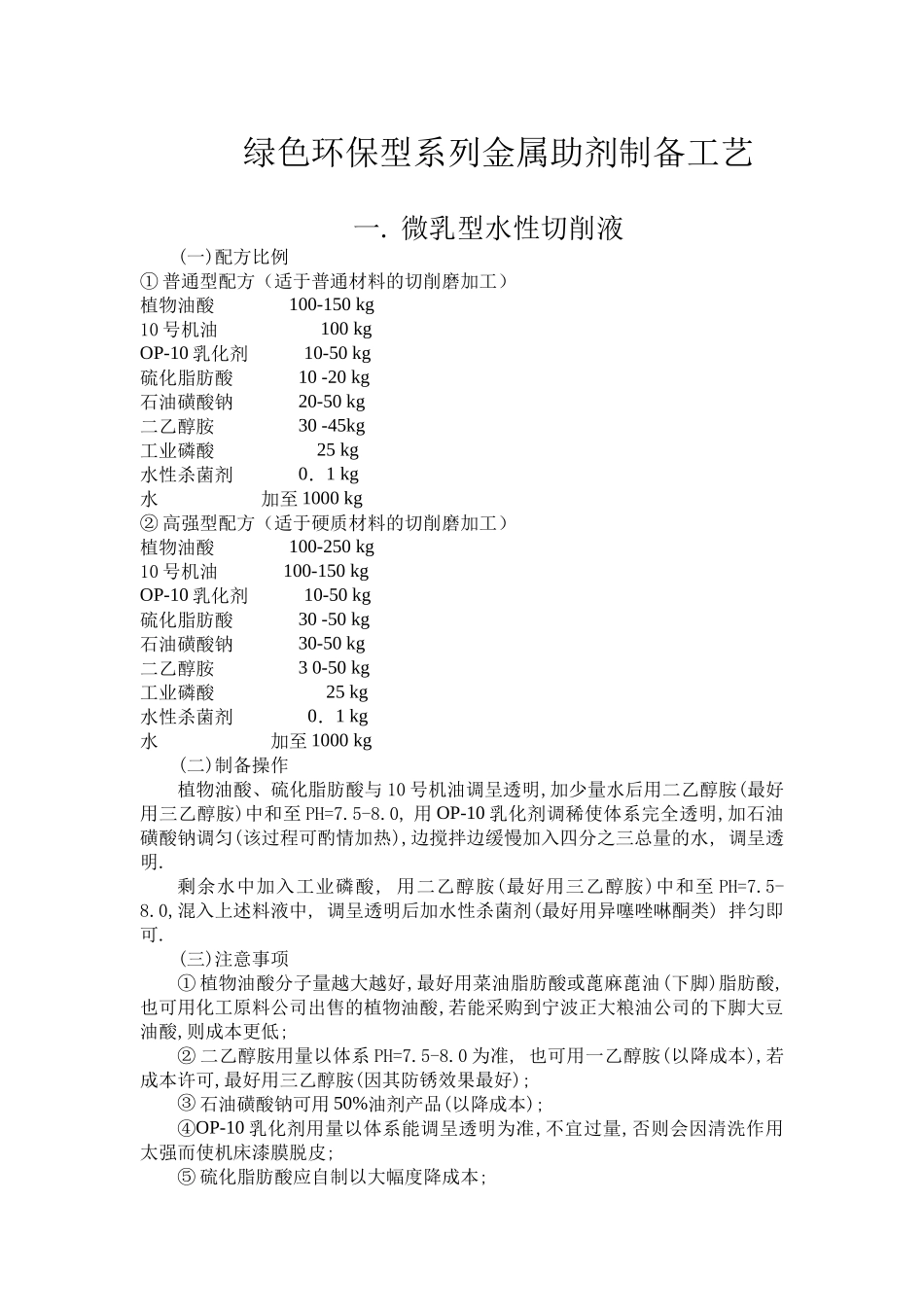

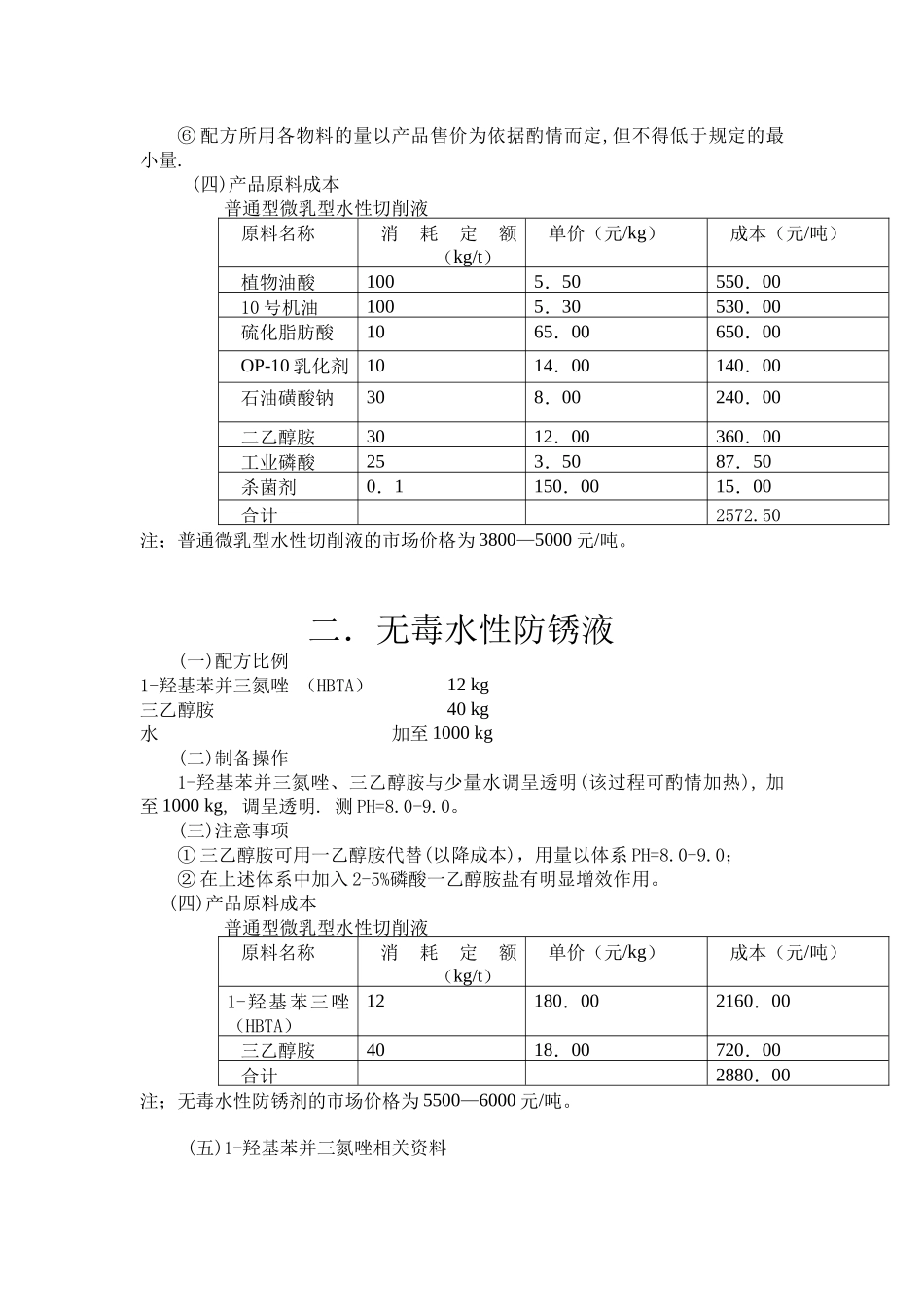

绿色环保型系列金属助剂制备工艺一.微乳型水性切削液(一)配方比例①普通型配方（适于普通材料的切削磨加工）植物油酸100-150kg10号机油100kgOP-10乳化剂10-50kg硫化脂肪酸10-20kg石油磺酸钠20-50kg二乙醇胺30-45kg工业磷酸25kg水性杀菌剂0．1kg水加至1000kg②高强型配方（适于硬质材料的切削磨加工）植物油酸100-250kg10号机油100-150kgOP-10乳化剂10-50kg硫化脂肪酸30-50kg石油磺酸钠30-50kg二乙醇胺30-50kg工业磷酸25kg水性杀菌剂0．1kg水加至1000kg(二)制备操作植物油酸、硫化脂肪酸与10号机油调呈透明,加少量水后用二乙醇胺(最好用三乙醇胺)中和至PH=7.5-8.0,用OP-10乳化剂调稀使体系完全透明,加石油磺酸钠调匀(该过程可酌情加热),边搅拌边缓慢加入四分之三总量的水,调呈透明.剩余水中加入工业磷酸,用二乙醇胺(最好用三乙醇胺)中和至PH=7.5-8.0,混入上述料液中,调呈透明后加水性杀菌剂(最好用异噻唑啉酮类)拌匀即可.(三)注意事项①植物油酸分子量越大越好,最好用菜油脂肪酸或蓖麻蓖油(下脚)脂肪酸,也可用化工原料公司出售的植物油酸,若能采购到宁波正大粮油公司的下脚大豆油酸,则成本更低;②二乙醇胺用量以体系PH=7.5-8.0为准,也可用一乙醇胺(以降成本),若成本许可,最好用三乙醇胺(因其防锈效果最好);③石油磺酸钠可用50%油剂产品(以降成本);④OP-10乳化剂用量以体系能调呈透明为准,不宜过量,否则会因清洗作用太强而使机床漆膜脱皮;⑤硫化脂肪酸应自制以大幅度降成本;⑥配方所用各物料的量以产品售价为依据酌情而定,但不得低于规定的最小量.(四)产品原料成本普通型微乳型水性切削液原料名称消耗定额（kg/t）单价（元/kg）成本（元/吨）植物油酸1005．50550．0010号机油1005．30530．00硫化脂肪酸1065．00650．00OP-10乳化剂1014．00140．00石油磺酸钠308．00240．00二乙醇胺3012．00360．00工业磷酸253．5087．50杀菌剂0．1150．0015．00合计2572.50注；普通微乳型水性切削液的市场价格为3800—5000元/吨。二．无毒水性防锈液(一)配方比例1-羟基苯并三氮唑（HBTA）12kg三乙醇胺40kg水加至1000kg(二)制备操作1-羟基苯并三氮唑、三乙醇胺与少量水调呈透明(该过程可酌情加热),加至1000kg,调呈透明.测PH=8.0-9.0。(三)注意事项①三乙醇胺可用一乙醇胺代替(以降成本)，用量以体系PH=8.0-9.0；②在上述体系中加入2-5%磷酸一乙醇胺盐有明显增效作用。(四)产品原料成本普通型微乳型水性切削液原料名称消耗定额（kg/t）单价（元/kg）成本（元/吨）1-羟基苯三唑（HBTA）12180．002160．00三乙醇胺4018．00720．00合计2880．00注；无毒水性防锈剂的市场价格为5500—6000元/吨。(五)1-羟基苯并三氮唑相关资料①概述防锈剂1一羟基苯并三氮唑（HBTA），可以广泛用于冷轧钢扳．热轧酸洗钢板。钢管，混凝土用钢筋．生铁制件的缓蚀与防锈。最近又被采用为铁—钕—硼台金粉末的防锈处理，效果极好。本品毒性极低，如与亚硝酸钠相比，共毒性值约低2000余倍。性状：白色结晶或白色结晶粉末。熔点为155一158℃。溶予水，易溶干醇，其水溶液pH为3．5，呈酸性。可与碱类生成稳定的盐，且在水中溶解度大为提高。②HBTA应用技术HBTA可单独使用(水溶液或者醇溶液)。也可与其他防锈剂如苯并三氮唑BTA．二环已基碳酸铵等配合使用，还可与永溶型高聚物．表面活性剂(非离子．阳离子与阴离子等)配合使用。最佳使用浓度为0．1一2%，与BTA复配使用，则为0．1—1%。应用实例含HBTA1％水溶液(用热水溶解)，加入单乙醇胺至PH7-8，然后处理表面清净的冷轧钢板，效果极佳；含HBTA0．35％，异姻酸0．25及非离子表面活性剂0．05％的永溶液．用一乙醇胺中和至PH=9。连续处理表面清净的泠轧钢板进行防锈试验，结果极好，以含0．5％HBTA与含0．3％壬二酸的混合永溶宠(以一乙醇胺中和至PⅡ7-8)，进行钢材防锈处理，也可得良好的结果。②1-羟基苯并三氮唑制备工艺在装有温度计、回流冷凝管的三口烧瓶中加入0．1mol邻硝基氯苯、0．4mol水合肼和3mmol相转移催化剂PEG一800。磁力搅拌加热，搅拌速度500r／min，使体系在于l10℃回流温度下反应5h。停止加热。反应液用40％的氢氧化钠溶液中和．使用旋转蒸发器蒸出并回收过量的水合...
