超级电容器电极的制备及性能测试

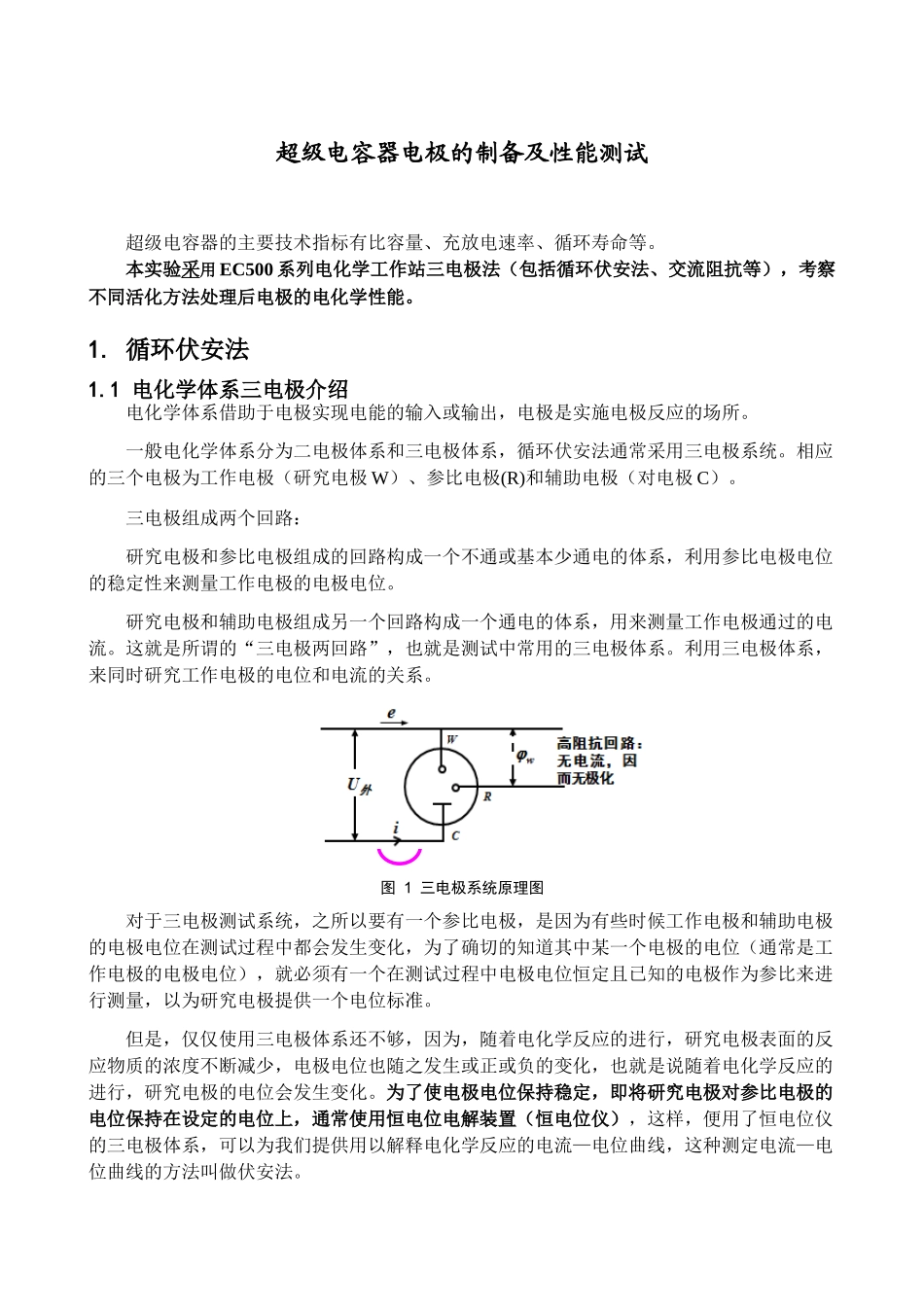

超级电容器电极的制备及性能测试超级电容器的主要技术指标有比容量、充放电速率、循环寿命等。本实验采用 EC500 系列电化学工作站三电极法（包括循环伏安法、交流阻抗等），考察不同活化方法处理后电极的电化学性能。1. 循环伏安法1.1 电化学体系三电极介绍电化学体系借助于电极实现电能的输入或输出，电极是实施电极反应的场所。一般电化学体系分为二电极体系和三电极体系，循环伏安法通常采用三电极系统。相应的三个电极为工作电极（研究电极 W）、参比电极(R)和辅助电极（对电极 C）。三电极组成两个回路：研究电极和参比电极组成的回路构成一个不通或基本少通电的体系，利用参比电极电位的稳定性来测量工作电极的电极电位。研究电极和辅助电极组成另一个回路构成一个通电的体系，用来测量工作电极通过的电流。这就是所谓的“三电极两回路”，也就是测试中常用的三电极体系。利用三电极体系，来同时研究工作电极的电位和电流的关系。图 1 三电极系统原理图对于三电极测试系统，之所以要有一个参比电极，是因为有些时候工作电极和辅助电极的电极电位在测试过程中都会发生变化，为了确切的知道其中某一个电极的电位（通常是工作电极的电极电位），就必须有一个在测试过程中电极电位恒定且已知的电极作为参比来进行测量，以为研究电极提供一个电位标准。但是，仅仅使用三电极体系还不够，因为，随着电化学反应的进行，研究电极表面的反应物质的浓度不断减少，电极电位也随之发生或正或负的变化，也就是说随着电化学反应的进行，研究电极的电位会发生变化。为了使电极电位保持稳定，即将研究电极对参比电极的电位保持在设定的电位上，通常使用恒电位电解装置（恒电位仪），这样，便用了恒电位仪的三电极体系，可以为我们提供用以解释电化学反应的电流—电位曲线，这种测定电流—电位曲线的方法叫做伏安法。1.2 循环伏安法由上所述，伏安分析法是以被分析溶液中电极的电位-电流行为为基础的一类电化学分析方法。伏安分析法中所加电位称为激励信号，如果电位激励信号为线性电位激励，所获得的电流响应与电位的关系称为线性伏安扫描；如果电位激励信号为三角波激励信号（如 图 2 所示），所获得的电流响应与电位激励信号的关系称为循环伏安扫描。1） 循环伏安法将三角波激励信号加在 研究电极和辅助电极 上，从起始电位 E 1 沿某一方向扫描到开关电位 E 2 ，然后再以同样的速度反向扫描至起始电位 E 1，同时记录正反向电位扫描...
