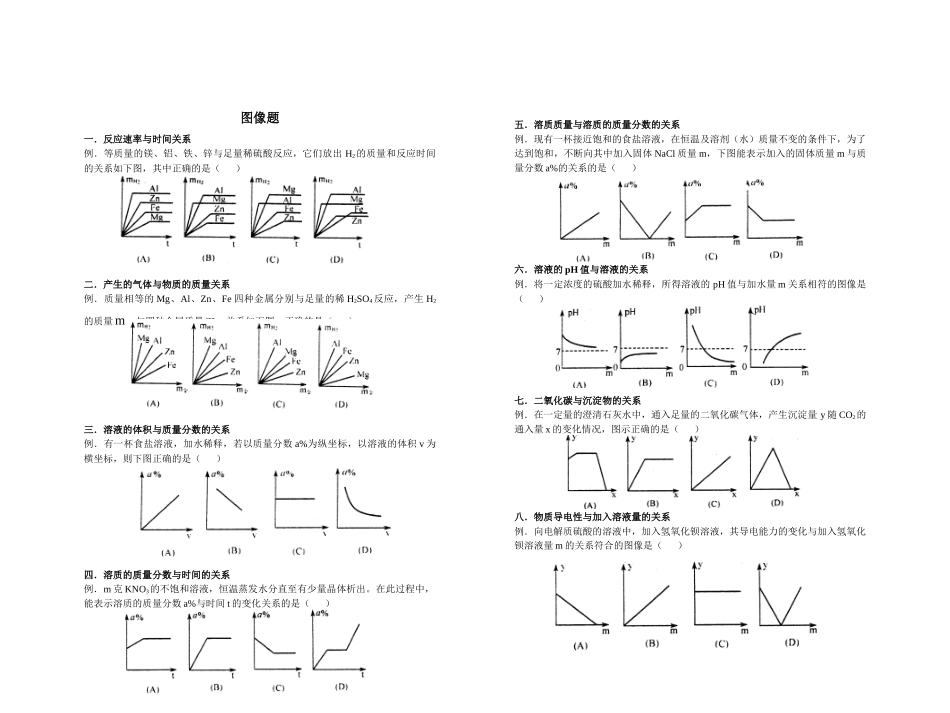

图像题一．反应速率与时间关系例．等质量的镁、铝、铁、锌与足量稀硫酸反应，它们放出 H2的质量和反应时间的关系如下图，其中正确的是（ ）二．产生的气体与物质的质量关系例．质量相等的 Mg、Al、Zn、Fe 四种金属分别与足量的稀 H2SO4反应，产生 H2的质量 m H2与四种金属质量m 金关系如下图，正确的是（ ）三．溶液的体积与质量分数的关系例．有一杯食盐溶液，加水稀释，若以质量分数 a%为纵坐标，以溶液的体积 v 为横坐标，则下图正确的是（ ）四．溶质的质量分数与时间的关系例．m 克 KNO3的不饱和溶液，恒温蒸发水分直至有少量晶体析出
在此过程中，能表示溶质的质量分数 a%与时间 t 的变化关系的是（ ）五．溶质质量与溶质的质量分数的关系例．现有一杯接近饱和的食盐溶液，在恒温及溶剂（水）质量不变的条件下，为了达到饱和，不断向其中加入固体 NaCl 质量 m，下图能表示加入的固体质量 m 与质量分数 a%的关系的是（ ）六．溶液的 pH 值与溶液的关系例．将一定浓度的硫酸加水稀释，所得溶液的 pH 值与加水量 m 关系相符的图像是（ ）七．二氧化碳与沉淀物的关系例．在一定量的澄清石灰水中，通入足量的二氧化碳气体，产生沉淀量 y 随 CO2的通入量 x 的变化情况，图示正确的是（ ）八．物质导电性与加入溶液量的关系例．向电解质硫酸的溶液中，加入氢氧化钡溶液，其导电能力的变化与加入氢氧化钡溶液量 m 的关系符合的图像是（ ）练习1．等质量的 M、N 两种金属，分别与相同质量分数的足量的稀盐酸反应（已知 M、N 在生成物中均为+2 价），生成氢气的质量和反应时间的关系如右图所示
M⑴、N 两种金属中，相对原子质量较大的是__________________
⑵ 由图中的两条曲线，还可以得出的一些结论有：______________________
2．60℃时，m 克硝酸
