接地网施工技术方案VIP免费

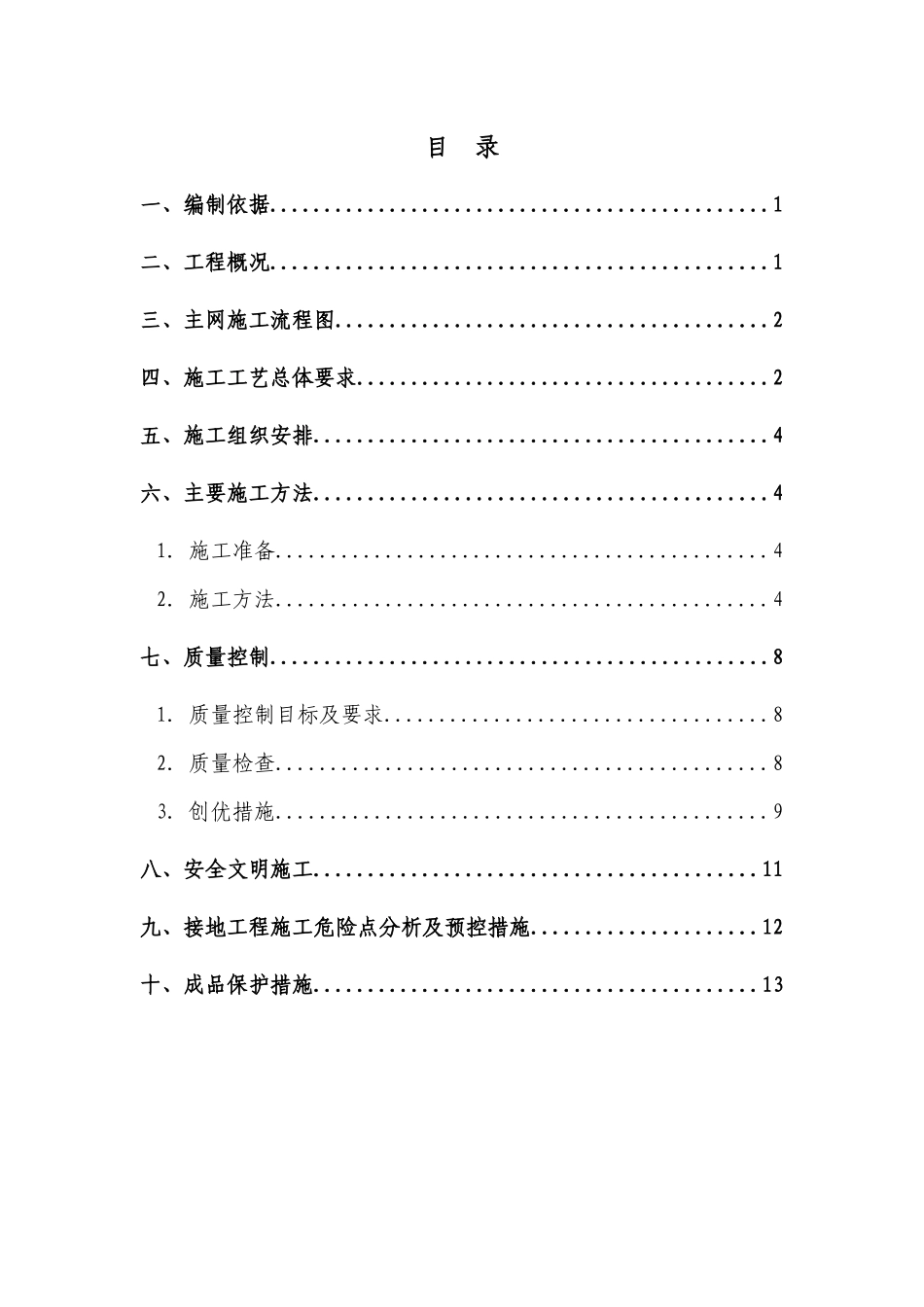

目录一、编制依据..............................................1二、工程概况..............................................1三、主网施工流程图........................................2四、施工工艺总体要求......................................2五、施工组织安排..........................................4六、主要施工方法..........................................41．施工准备.............................................42．施工方法.............................................4七、质量控制..............................................81．质量控制目标及要求...................................82．质量检查.............................................83．创优措施.............................................9八、安全文明施工.........................................11九、接地工程施工危险点分析及预控措施.....................12十、成品保护措施.........................................13一、编制依据1、《1000kV晋东南（长治）站扩建工程管理实施规划》2、《1000kV晋东南（长治）站扩建工程创优实施细则》3、《1000kV晋东南（长治）站扩建工程质量通病防治措施》4、《电气装置安装工程施工及验收规范》(GB50169—2006)5、《交流电气装置的接地》（DL/T621—1997）6、1000kV变电站接地技术规范（Q／GDW278-2009）7、《钢筋焊接及验收规程》（JGJ18-2003）8、《国家电网公司输变电工程达标投产考核办法（2005年版）》9、《国家电网公司输变电优质工程评选办法（2008年版）》10、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号）11、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号）12、《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》13、1000kV晋东南（长治）站扩建工程图纸《防雷接地》卷册二、工程概况本站接地设计形式采用网络式接地网，本次扩建经计算并考虑与前期一致，主地网水平接地体采用-70×10热镀锌扁钢，垂直接地极采用D50的热镀钢管，水平接地网埋设深度为1.0m，接地网外缘各角应做成圆弧形。各继电小室接地干线为-40×4铜排。本期扩建部分接地网应与上期地网可靠连接形成一个整体地网。终期接地电阻值为0.101欧姆。施工准备测量放样沟(槽)开挖水平接地网敷设质量检查存在问题处理接地极埋设焊接沟(槽)回填接地电阻测试三、主网施工流程图四、施工工艺总体要求1．施工前必须熟悉设计图纸和有关规范。2．接地装置的金属构件应热镀锌防腐，水平接地网采用70mm×10mm镀锌扁钢，主要设备接地引下线采用双边80mm×10mm镀锌扁钢分别引接主网的不同边。3．接地网敷设采取以水平接地体为主的人工接地网，埋设深度为1m。4.主接地网外缘具围墙的距离为1m，距建设物的距离不小于1.5m。5．避雷针的集中接地装置与主接地网的地下连接点，至主变压器，电缆沟与主接地网的地下连接点，沿接地体的长度不得小于15m。6．接地装置焊接时必须采用撘接焊，扁钢搭接长度≥2倍宽度。且最少三面焊接，焊渣及时清除，焊接后进行防腐蚀处理。7．所有设备支架和架构柱的接地引下线，应就近连接至主接地网，支柱绝缘子及110kV母线桥支架每支应有一根引下线，具它设备每相均应有两根与主接地网不同地点连接的接地引下线。1000kV架构为构架式结构，架构接地引下线为每个架构柱两侧上各设一根接地引下线，与主接地网不同地点连接。有架构避雷针的架构接地引下线为在人字架构柱两侧各设一根接地引下线，与主接地网不同地点连接，出现门型的接地引下线，在距保护帽上0.3m处应有明显的可拆接点（采用螺栓连接），以便于测量变电所的接地电阻，接地点的具体位置见土建图纸。8．防火墙及架构爬梯均需接地。9．设备围栏应接地，栅栏门铰链处采用扁钢连接。11．屋内有电缆沟的接地可通过沟内扁钢与屋外接地网连接。12．独立避雷针法兰需跨接。13．室内有电气设备埋管，埋件、支架、电缆桥及金属外壳应与接地干线以最短的路径可靠焊接。14．明敷...
