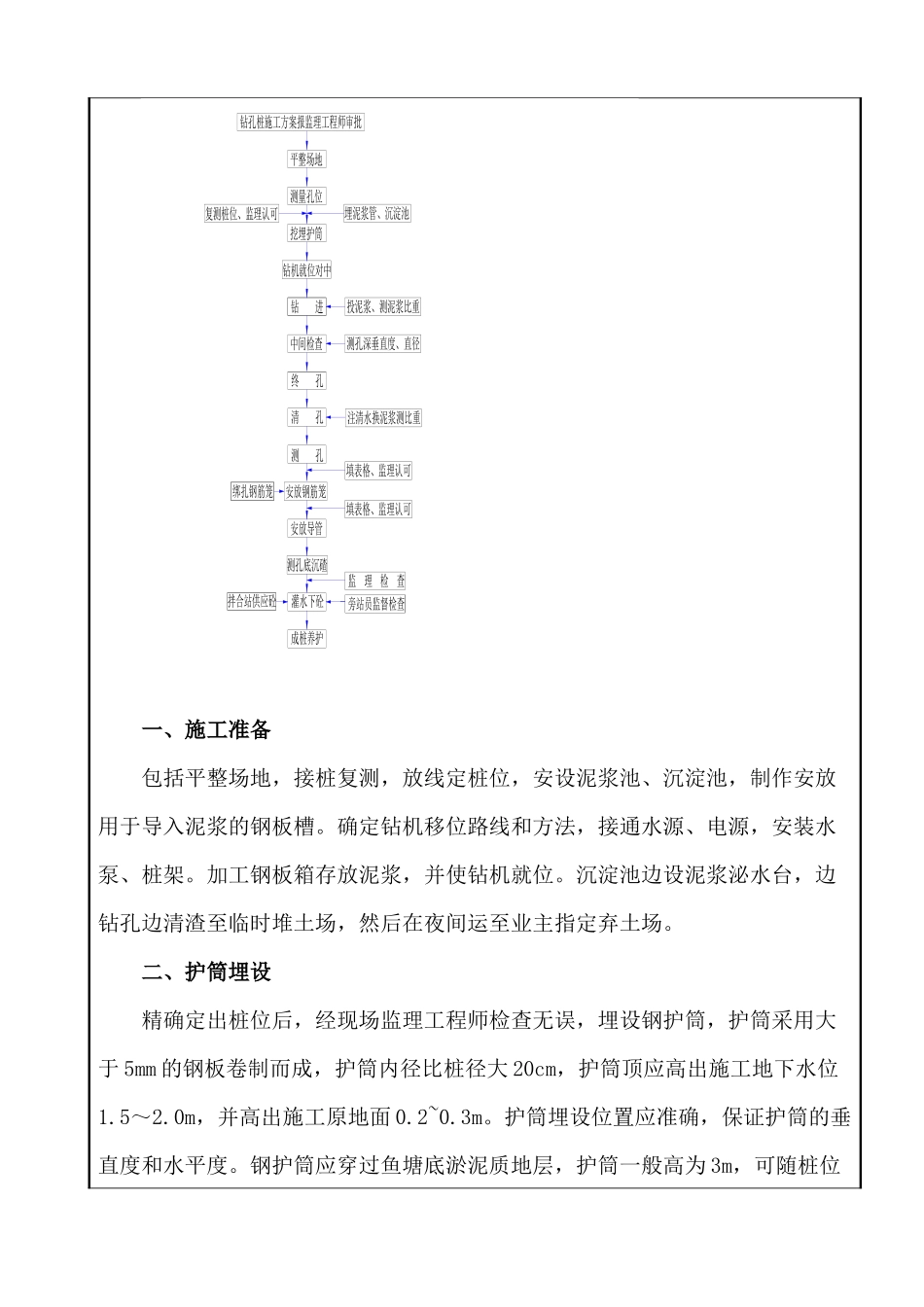

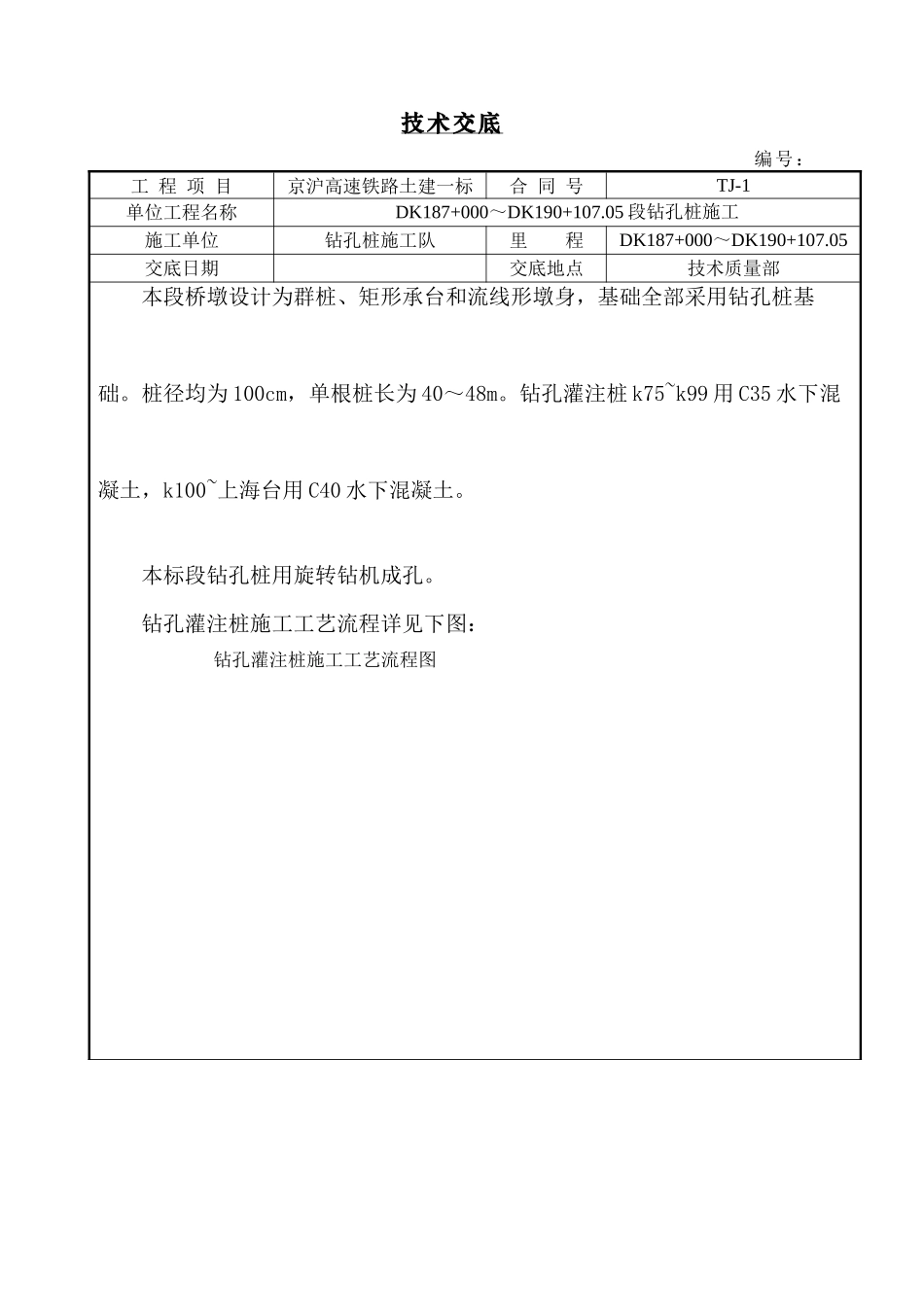

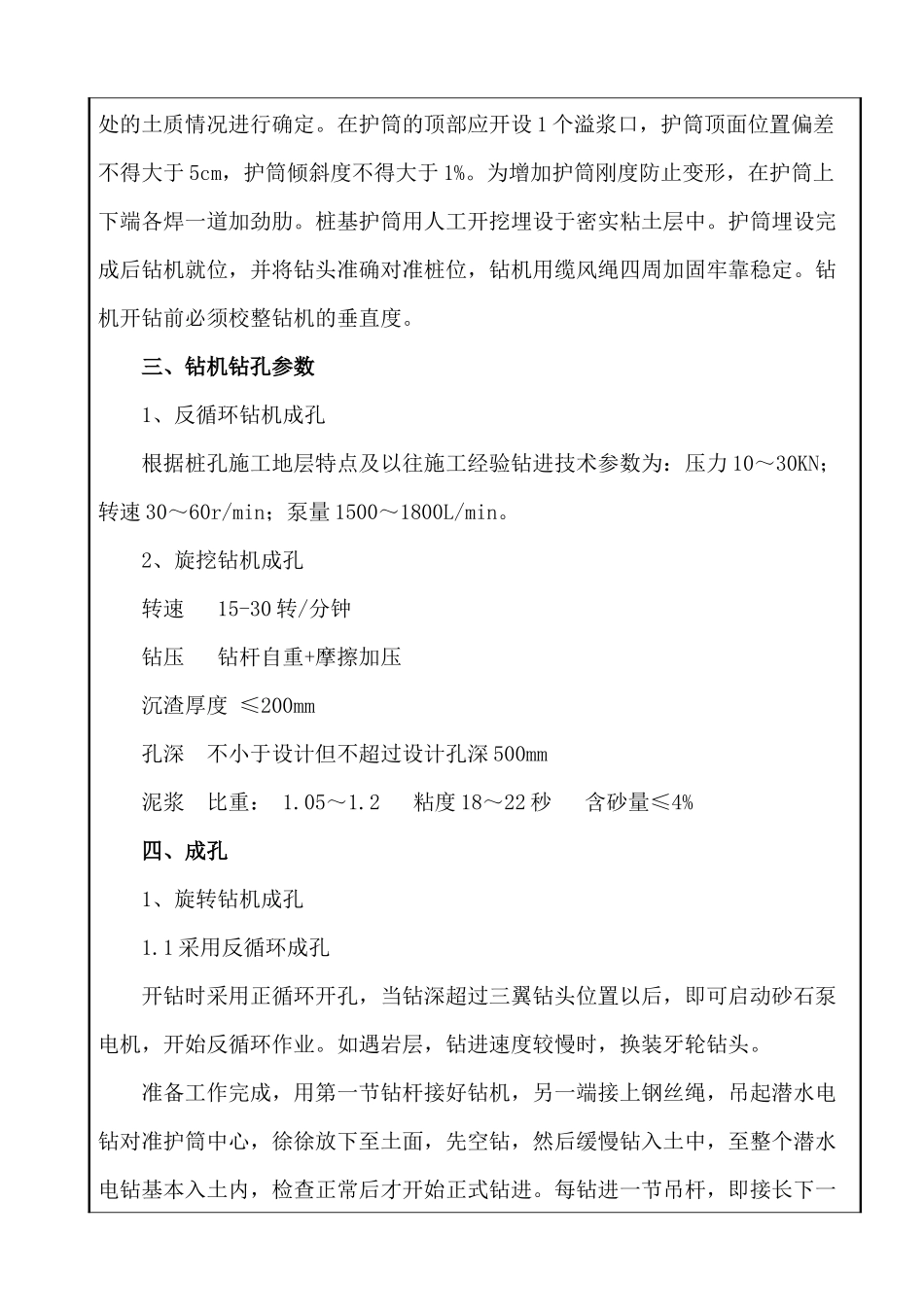

技术交底编号：工程项目京沪高速铁路土建一标合同号TJ-1单位工程名称DK187+000～DK190+107.05段钻孔桩施工施工单位钻孔桩施工队里程DK187+000～DK190+107.05交底日期交底地点技术质量部本段桥墩设计为群桩、矩形承台和流线形墩身，基础全部采用钻孔桩基础。桩径均为100cm，单根桩长为40～48m。钻孔灌注桩k75~k99用C35水下混凝土，k100~上海台用C40水下混凝土。本标段钻孔桩用旋转钻机成孔。钻孔灌注桩施工工艺流程详见下图：钻孔灌注桩施工工艺流程图一、施工准备包括平整场地，接桩复测，放线定桩位，安设泥浆池、沉淀池，制作安放用于导入泥浆的钢板槽。确定钻机移位路线和方法，接通水源、电源，安装水泵、桩架。加工钢板箱存放泥浆，并使钻机就位。沉淀池边设泥浆泌水台，边钻孔边清渣至临时堆土场，然后在夜间运至业主指定弃土场。二、护筒埋设精确定出桩位后，经现场监理工程师检查无误，埋设钢护筒，护筒采用大于5mm的钢板卷制而成，护筒内径比桩径大20cm，护筒顶应高出施工地下水位1.5～2.0m，并高出施工原地面0.2~0.3m。护筒埋设位置应准确，保证护筒的垂直度和水平度。钢护筒应穿过鱼塘底淤泥质地层，护筒一般高为3m，可随桩位填表格、监理认可绑扎钢筋笼拌合站供应砼填表格、监理认可旁站员监督检查监理检查成桩养护灌水下砼测孔底沉碴安放钢筋笼安放导管复测桩位、监理认可钻孔桩施工方案报监理工程师审批埋泥浆管、沉淀池投泥浆、测泥浆比重测孔深垂直度、直径注清水换泥浆测比重钻进中间检查终孔测孔清孔平整场地挖埋护筒测量孔位钻机就位对中处的土质情况进行确定。在护筒的顶部应开设1个溢浆口，护筒顶面位置偏差不得大于5cm，护筒倾斜度不得大于1%。为增加护筒刚度防止变形，在护筒上下端各焊一道加劲肋。桩基护筒用人工开挖埋设于密实粘土层中。护筒埋设完成后钻机就位，并将钻头准确对准桩位，钻机用缆风绳四周加固牢靠稳定。钻机开钻前必须校整钻机的垂直度。三、钻机钻孔参数1、反循环钻机成孔根据桩孔施工地层特点及以往施工经验钻进技术参数为：压力10～30KN；转速30～60r/min；泵量1500～1800L/min。2、旋挖钻机成孔转速15-30转/分钟钻压钻杆自重+摩擦加压沉渣厚度≤200mm孔深不小于设计但不超过设计孔深500mm泥浆比重：1.05～1.2粘度18～22秒含砂量≤4%四、成孔1、旋转钻机成孔1.1采用反循环成孔开钻时采用正循环开孔，当钻深超过三翼钻头位置以后，即可启动砂石泵电机，开始反循环作业。如遇岩层，钻进速度较慢时，换装牙轮钻头。准备工作完成，用第一节钻杆接好钻机，另一端接上钢丝绳，吊起潜水电钻对准护筒中心，徐徐放下至土面，先空钻，然后缓慢钻入土中，至整个潜水电钻基本入土内，检查正常后才开始正式钻进。每钻进一节吊杆，即接长下一节以便迅速继续钻进，当钻至设计标高后，停止钻进，砂石泵继续排泥，至要求浓度为止。1.2钻进过程中的注意事项1.2.1严密监视电流表指针，电流不得超过规定值。同时要注意使电缆、水管与钻杆下放速度同步进行，以防止电缆、水管被钻头绞断发生危险，在接换转杆时，特别要注意防止电缆和水管因自重而下沉孔内。1.2.2钻进过程中要加强检查，发现偏斜及时纠正，方法是将钻头提升至开始偏斜处慢速扫孔削正。1.2.3随时注意钻机操作有无异常情况，如发现摇晃、跳动或钻进困难，可能是遇到硬层或一边软一边硬土层碰撞所致，此时要放慢进尺，待穿过硬层或不均匀土层后方可正常钻进。1.2.4应严格控制钻进速度，如钻机转速高，泥浆比重大，钻进过快，切削出的泥块块大，成浆不良，将对钻机产生较大阻力，有可能使电机超负荷而损坏。同时钻进速度要与制浆、排渣能力相适应，一般钻进速度要低于供泥浆和排渣速度，避免造成埋钻。1.2.5钻孔过程中，注意收集、观察钻孔渣样，判断地层状况，做好记录，发现与地质情况不符时，及时采取措施。2、旋挖钻机成孔2.1成孔技术要求孔位准确，由测量人员布置孔位，十字线法定桩，护筒高出地面0.2～0.3m。钻孔桩钻孔允许偏差和检验方法序号项目允许偏差检验方法1护筒顶面位置50mm测量检查倾斜度1%2孔位中心50mm3倾斜度1%2.2成孔2.2.1钻机就位前施工场地的承载力要满足要求，必要时要进行...
