铝合金先进焊接工艺VIP免费

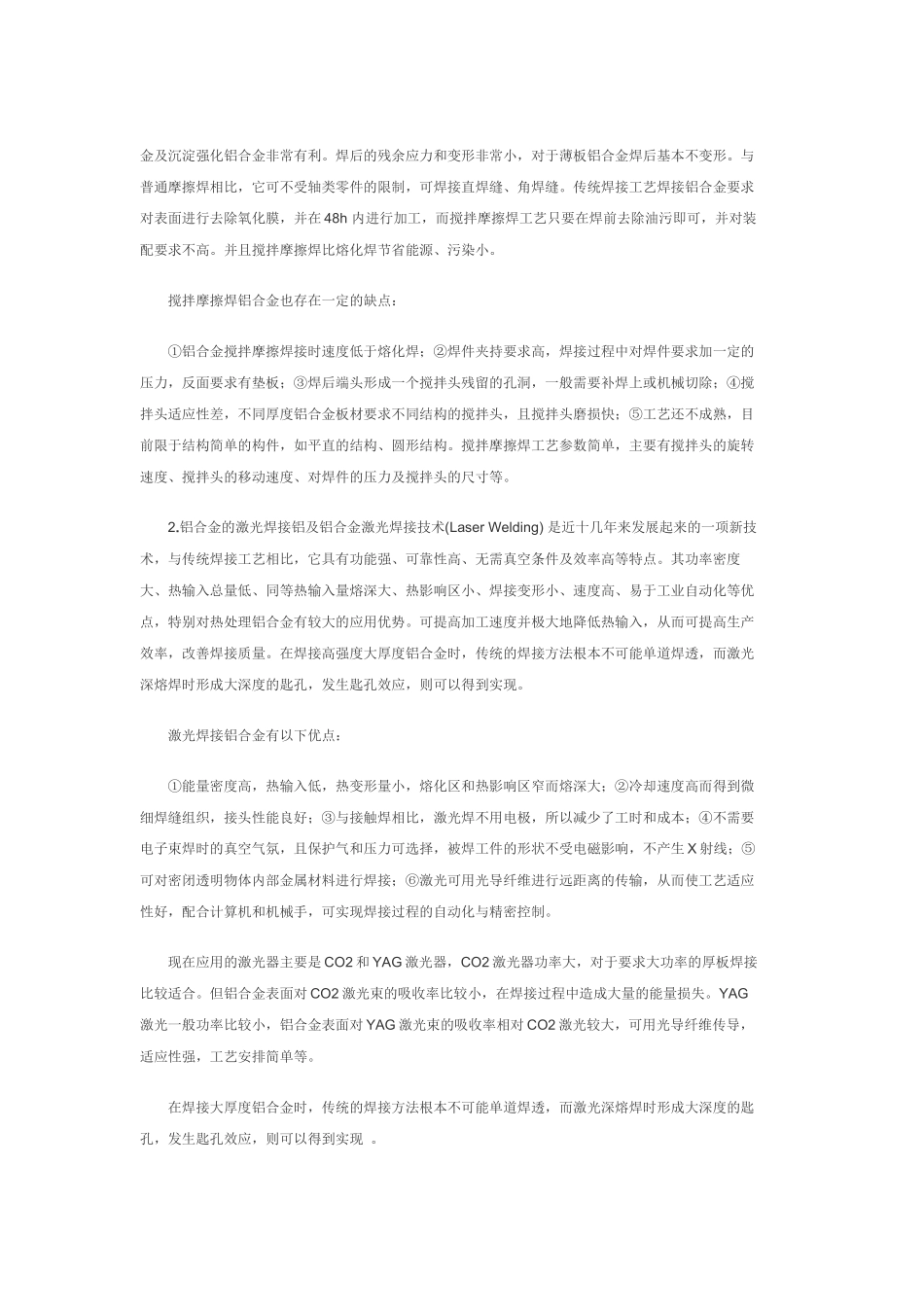

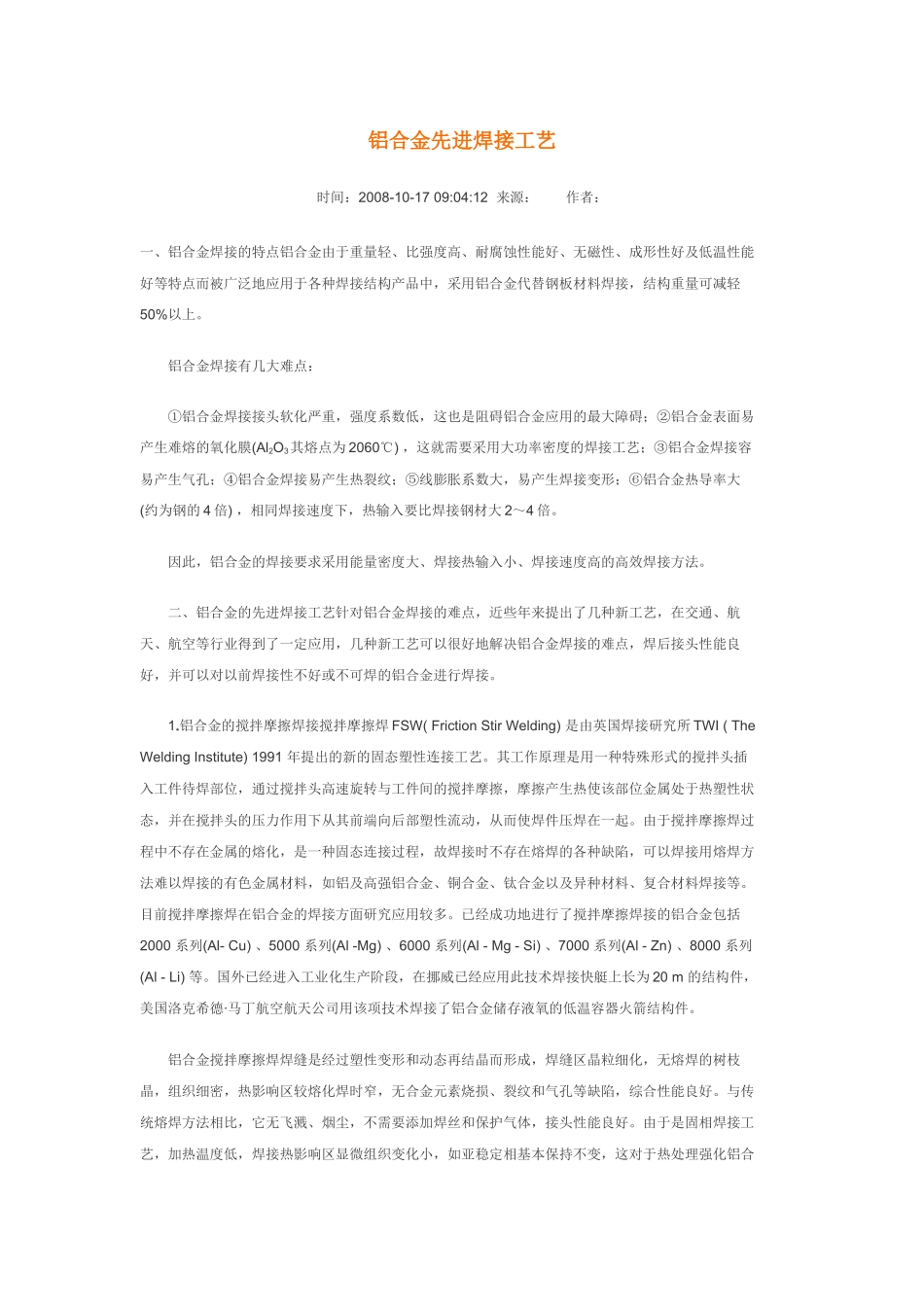

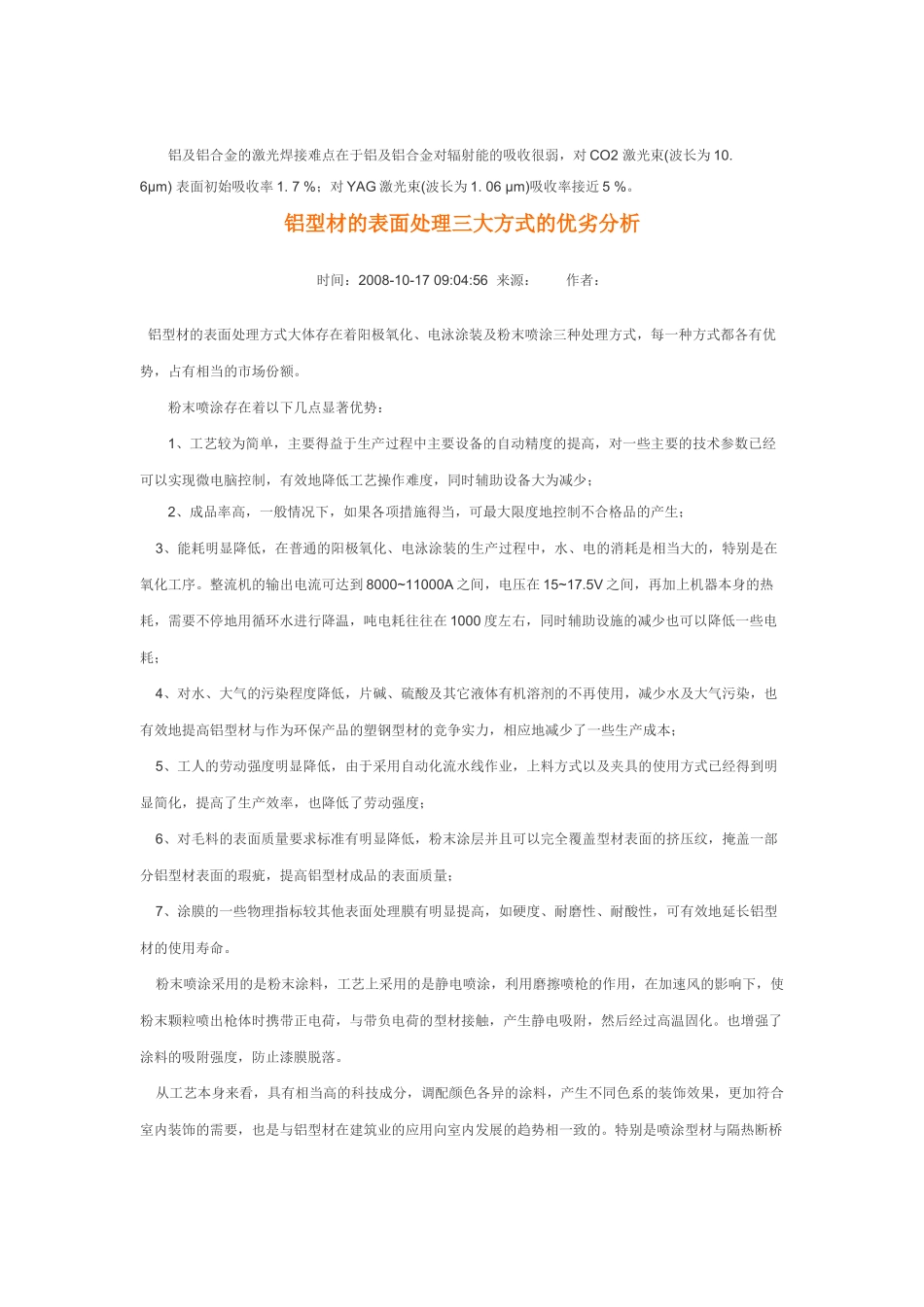

铝合金先进焊接工艺时间：2008-10-1709:04:12来源：作者：一、铝合金焊接的特点铝合金由于重量轻、比强度高、耐腐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中，采用铝合金代替钢板材料焊接，结构重量可减轻50%以上。铝合金焊接有几大难点：①铝合金焊接接头软化严重，强度系数低，这也是阻碍铝合金应用的最大障碍；②铝合金表面易产生难熔的氧化膜(Al2O3其熔点为2060℃)，这就需要采用大功率密度的焊接工艺；③铝合金焊接容易产生气孔；④铝合金焊接易产生热裂纹；⑤线膨胀系数大，易产生焊接变形；⑥铝合金热导率大(约为钢的4倍)，相同焊接速度下，热输入要比焊接钢材大2～4倍。因此，铝合金的焊接要求采用能量密度大、焊接热输入小、焊接速度高的高效焊接方法。二、铝合金的先进焊接工艺针对铝合金焊接的难点，近些年来提出了几种新工艺，在交通、航天、航空等行业得到了一定应用，几种新工艺可以很好地解决铝合金焊接的难点，焊后接头性能良好，并可以对以前焊接性不好或不可焊的铝合金进行焊接。1.铝合金的搅拌摩擦焊接搅拌摩擦焊FSW(FrictionStirWelding)是由英国焊接研究所TWI(TheWeldingInstitute)1991年提出的新的固态塑性连接工艺。其工作原理是用一种特殊形式的搅拌头插入工件待焊部位，通过搅拌头高速旋转与工件间的搅拌摩擦，摩擦产生热使该部位金属处于热塑性状态，并在搅拌头的压力作用下从其前端向后部塑性流动，从而使焊件压焊在一起。由于搅拌摩擦焊过程中不存在金属的熔化，是一种固态连接过程，故焊接时不存在熔焊的各种缺陷，可以焊接用熔焊方法难以焊接的有色金属材料，如铝及高强铝合金、铜合金、钛合金以及异种材料、复合材料焊接等。目前搅拌摩擦焊在铝合金的焊接方面研究应用较多。已经成功地进行了搅拌摩擦焊接的铝合金包括2000系列(Al-Cu)、5000系列(Al-Mg)、6000系列(Al-Mg-Si)、7000系列(Al-Zn)、8000系列(Al-Li)等。国外已经进入工业化生产阶段，在挪威已经应用此技术焊接快艇上长为20m的结构件，美国洛克希德·马丁航空航天公司用该项技术焊接了铝合金储存液氧的低温容器火箭结构件。铝合金搅拌摩擦焊焊缝是经过塑性变形和动态再结晶而形成，焊缝区晶粒细化，无熔焊的树枝晶，组织细密，热影响区较熔化焊时窄，无合金元素烧损、裂纹和气孔等缺陷，综合性能良好。与传统熔焊方法相比，它无飞溅、烟尘，不需要添加焊丝和保护气体，接头性能良好。由于是固相焊接工艺，加热温度低，焊接热影响区显微组织变化小，如亚稳定相基本保持不变，这对于热处理强化铝合金及沉淀强化铝合金非常有利。焊后的残余应力和变形非常小，对于薄板铝合金焊后基本不变形。与普通摩擦焊相比，它可不受轴类零件的限制，可焊接直焊缝、角焊缝。传统焊接工艺焊接铝合金要求对表面进行去除氧化膜，并在48h内进行加工，而搅拌摩擦焊工艺只要在焊前去除油污即可，并对装配要求不高。并且搅拌摩擦焊比熔化焊节省能源、污染小。搅拌摩擦焊铝合金也存在一定的缺点：①铝合金搅拌摩擦焊接时速度低于熔化焊；②焊件夹持要求高，焊接过程中对焊件要求加一定的压力，反面要求有垫板；③焊后端头形成一个搅拌头残留的孔洞，一般需要补焊上或机械切除；④搅拌头适应性差，不同厚度铝合金板材要求不同结构的搅拌头，且搅拌头磨损快；⑤工艺还不成熟，目前限于结构简单的构件，如平直的结构、圆形结构。搅拌摩擦焊工艺参数简单，主要有搅拌头的旋转速度、搅拌头的移动速度、对焊件的压力及搅拌头的尺寸等。2.铝合金的激光焊接铝及铝合金激光焊接技术(LaserWelding)是近十几年来发展起来的一项新技术，与传统焊接工艺相比，它具有功能强、可靠性高、无需真空条件及效率高等特点。其功率密度大、热输入总量低、同等热输入量熔深大、热影响区小、焊接变形小、速度高、易于工业自动化等优点，特别对热处理铝合金有较大的应用优势。可提高加工速度并极大地降低热输入，从而可提高生产效率，改善焊接质量。在焊接高强度大厚度铝合金时，传统的焊接方法根本不可能单道焊透，而激光深熔焊时形成大深度的匙孔，发生匙孔效应，则可以得到实现。激光焊接铝合金有...
