塔吊的拆除方案与安全VIP免费

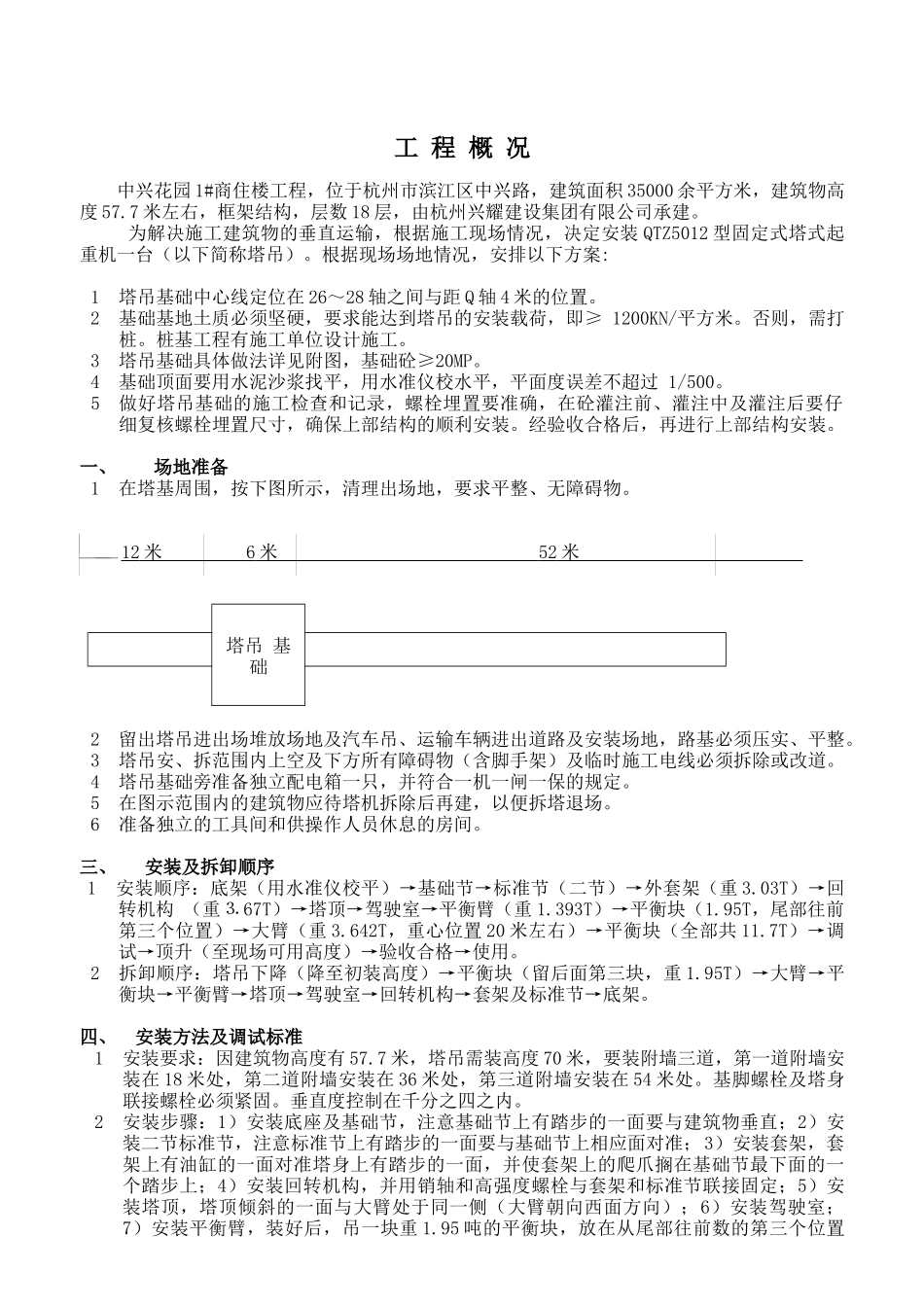

塔吊的拆除方案与安全_第1页
1/21

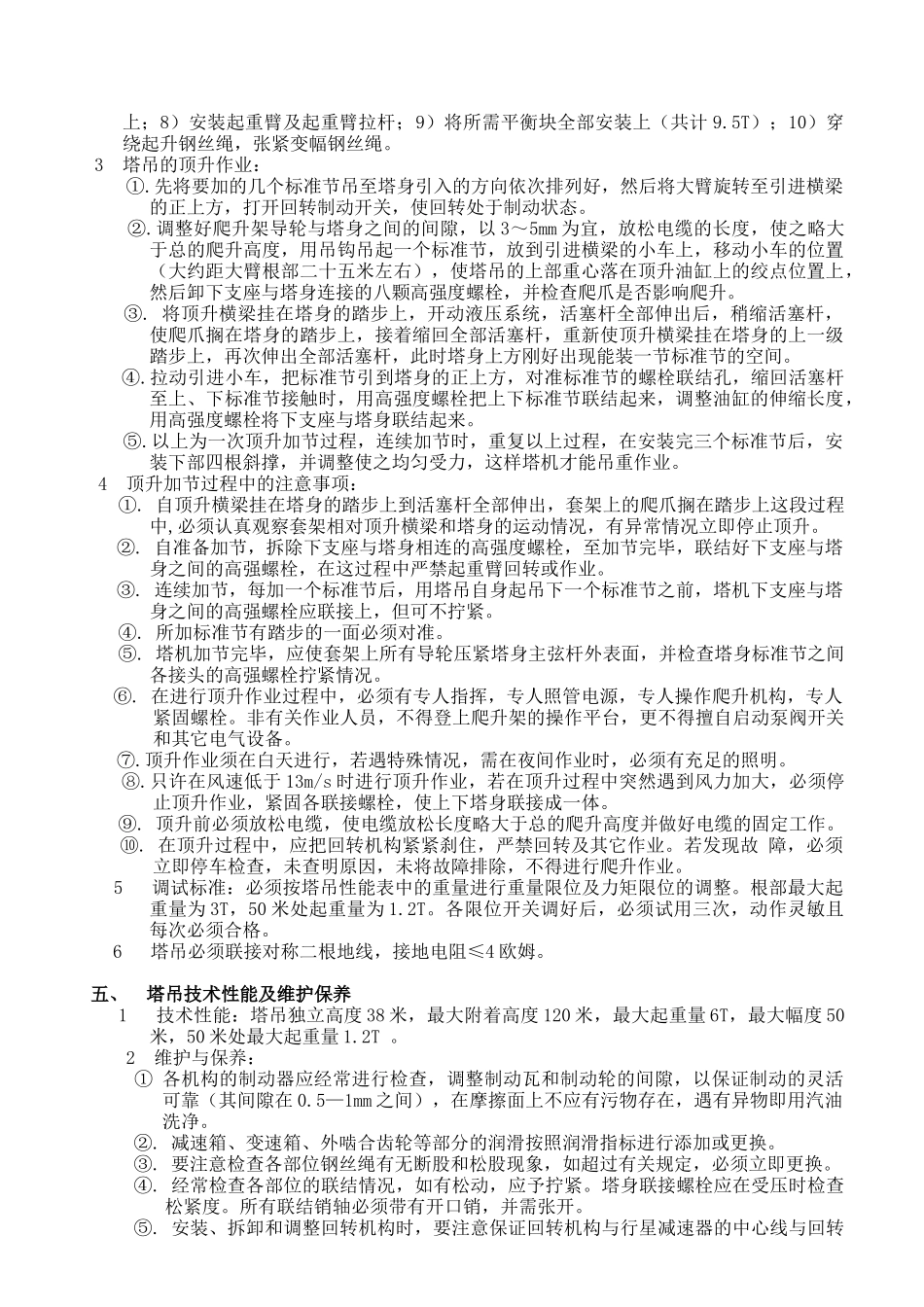

塔吊的拆除方案与安全_第2页
2/21
塔吊的拆除方案与安全_第3页
3/21
工程概况中兴花园1#商住楼工程,位于杭州市滨江区中兴路,建筑面积35000余平方米,建筑物高度57.7米左右,框架结构,层数18层,由杭州兴耀建设集团有限公司承建。为解决施工建筑物的垂直运输,根据施工现场情况,决定安装QTZ5012型固定式塔式起重机一台(以下简称塔吊)。根据现场场地情况,安排以下方案:1塔吊基础中心线定位在26~28轴之间与距Q轴4米的位置。2基础基地土质必须坚硬,要求能达到塔吊的安装载荷,即≥1200KN/平方米。否则,需打桩。桩基工程有施工单位设计施工。3塔吊基础具体做法详见附图,基础砼≥20MP。4基础顶面要用水泥沙浆找平,用水准仪校水平,平面度误差不超过1/500。5做好塔吊基础的施工检查和记录,螺栓埋置要准确,在砼灌注前、灌注中及灌注后要仔细复核螺栓埋置尺寸,确保上部结构的顺利安装。经验收合格后,再进行上部结构安装。一、场地准备1在塔基周围,按下图所示,清理出场地,要求平整、无障碍物。12米6米52米塔吊基础2留出塔吊进出场堆放场地及汽车吊、运输车辆进出道路及安装场地,路基必须压实、平整。3塔吊安、拆范围内上空及下方所有障碍物(含脚手架)及临时施工电线必须拆除或改道。4塔吊基础旁准备独立配电箱一只,并符合一机一闸一保的规定。5在图示范围内的建筑物应待塔机拆除后再建,以便拆塔退场。6准备独立的工具间和供操作人员休息的房间。三、安装及拆卸顺序1安装顺序:底架(用水准仪校平)→基础节→标准节(二节)→外套架(重3.03T)→回转机构(重⒊67T)→塔顶→驾驶室→平衡臂(重1.393T)→平衡块(1.95T,尾部往前第三个位置)→大臂(重3.642T,重心位置20米左右)→平衡块(全部共11.7T)→调试→顶升(至现场可用高度)→验收合格→使用。2拆卸顺序:塔吊下降(降至初装高度)→平衡块(留后面第三块,重1.95T)→大臂→平衡块→平衡臂→塔顶→驾驶室→回转机构→套架及标准节→底架。四、安装方法及调试标准1安装要求:因建筑物高度有57.7米,塔吊需装高度70米,要装附墙三道,第一道附墙安装在18米处,第二道附墙安装在36米处,第三道附墙安装在54米处。基脚螺栓及塔身联接螺栓必须紧固。垂直度控制在千分之四之内。2安装步骤:1)安装底座及基础节,注意基础节上有踏步的一面要与建筑物垂直;2)安装二节标准节,注意标准节上有踏步的一面要与基础节上相应面对准;3)安装套架,套架上有油缸的一面对准塔身上有踏步的一面,并使套架上的爬爪搁在基础节最下面的一个踏步上;4)安装回转机构,并用销轴和高强度螺栓与套架和标准节联接固定;5)安装塔顶,塔顶倾斜的一面与大臂处于同一侧(大臂朝向西面方向);6)安装驾驶室;7)安装平衡臂,装好后,吊一块重1.95吨的平衡块,放在从尾部往前数的第三个位置上;8)安装起重臂及起重臂拉杆;9)将所需平衡块全部安装上(共计9.5T);10)穿绕起升钢丝绳,张紧变幅钢丝绳。3塔吊的顶升作业:①.先将要加的几个标准节吊至塔身引入的方向依次排列好,然后将大臂旋转至引进横梁的正上方,打开回转制动开关,使回转处于制动状态。②.调整好爬升架导轮与塔身之间的间隙,以3~5mm为宜,放松电缆的长度,使之略大于总的爬升高度,用吊钩吊起一个标准节,放到引进横梁的小车上,移动小车的位置(大约距大臂根部二十五米左右),使塔吊的上部重心落在顶升油缸上的绞点位置上,然后卸下支座与塔身连接的八颗高强度螺栓,并检查爬爪是否影响爬升。③.将顶升横梁挂在塔身的踏步上,开动液压系统,活塞杆全部伸出后,稍缩活塞杆,使爬爪搁在塔身的踏步上,接着缩回全部活塞杆,重新使顶升横梁挂在塔身的上一级踏步上,再次伸出全部活塞杆,此时塔身上方刚好出现能装一节标准节的空间。④.拉动引进小车,把标准节引到塔身的正上方,对准标准节的螺栓联结孔,缩回活塞杆至上、下标准节接触时,用高强度螺栓把上下标准节联结起来,调整油缸的伸缩长度,用高强度螺栓将下支座与塔身联结起来。⑤.以上为一次顶升加节过程,连续加节时,重复以上过程,在安装完三个标准节后,安装下部四根斜撑,并调整使之均匀受力,这样塔机才能吊重作业。4顶升加节过程中的注意事项:①.自顶升横梁挂...
