大件塔类设备吊装施工方案VIP免费

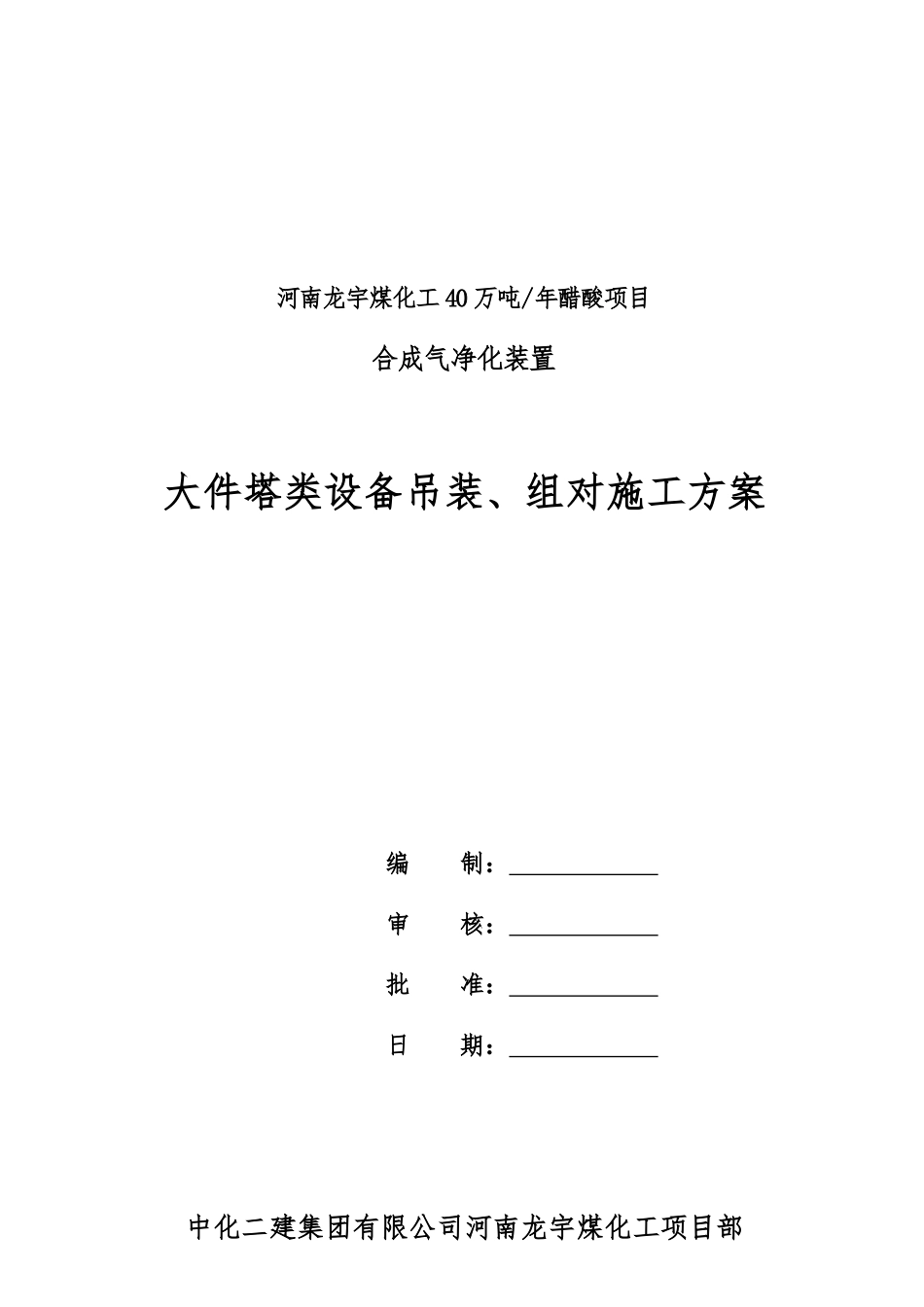

河南龙宇煤化工40万吨/年醋酸项目合成气净化装置大件塔类设备吊装、组对施工方案编制：审核：批准：日期：中化二建集团有限公司河南龙宇煤化工项目部目录1.编制说明河南永城煤化工40万吨/年醋酸项目合成气净化装置由联合压缩机厂房、深冷分离、低温甲醇洗、PSA提氢等单位工程组成，本装置共有大于30t的塔器共台（详见大件设备参数表），其中甲醇洗涤塔C04201采用分五段到货，在现场进行空中组对，C04203分三段立式空中组对，C04204分两段立式空中组对，C04208分两段立式空中组对，其余设备整体进行吊装就位，由于本装置大件设备较多，设备重量比较大，吊装施工工期长、难度大、安全风险较大，特编此方案,以确保合成气净化装置大件设备的吊装施工安全顺利进行。2.编制依据2.1中国五环工程有限公司塔基础施工图纸；2.2《大型设备吊装工程施工工艺标准》SH3515-20032.3《机械设备安装工程施工及验收通用规范》GB50231-20092.4《石油化工施工安全技术规程》SH3505-19992.5《施工现场临时用电安全技术规范》JGJ46-20052.6《钢结构工程施工质量验收规范》GB50205-20012.7《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.8《石油化工工程起重施工规范》SH3536-20022.9750t履带起重机技术参数QUY150履带起重机技术参数2.10《钢制压力容器焊接规范》JB/T4709-20052.11《钢制压力容器》GB150-19982.11《压力容器无损检测》JB4730.1~6-20052.12NBT47013.10-2010(JBT4730.10)承压设备无损检测第10部分：衍射时差法超声检测2.13《吊装工艺计算近似公式及应用》3.工程概况3.1设备组件基本参数表序号设备位号（分段）设备名称外形尺寸设备净重量t安装高度m主吊耳类型1C04201-D/E甲醇洗涤塔φ3400x24380125.20.1轴式2C04201-C甲醇洗涤塔φ3400x24400107.15226.842轴式3C04201-B甲醇洗涤塔φ3400x24380108.61551.282轴式4C04201-A甲醇洗涤塔φ3400x24428110.28175.662轴式5C04202中压闪蒸塔φ1800x37550300.1轴式6C04203-ACO2闪蒸塔下段φ3000x21450340.1轴式7C04203-BCO2闪蒸塔中段φ3000/1800x224253621.55轴式8C04203-CCO2闪蒸塔上段φ1800x208752043.975轴式9C04204A热再生塔φ3200x33000约500.1轴式10C04204B热再生塔φ3200x30000约49约33m轴式11C04208-A再吸收塔下段φ3000x2340030.7270.1轴式12C04208-B再吸收塔上段φ3000x2186028.52323.5轴式质量安全焦艳康工程技术高坊4.甲醇洗涤塔吊装、组对工程管理机构总指挥李忠平总调度郭振忠机具人员组薄鱼起重作业组杨永亮技术管理组史月飞测量仪器组李勇物资供应组范瑞瑞后勤保障组刘旭霞探伤检测组白翠平吊车服务人员吊装施工人员5.施工准备5.1设备进场路线及设备放置位置示意图设备进场按下图路线及卸车后位置放置如：5.2地基处理方法5.2.1吊装现场为不均匀回填土和杂填土地貌，为保证吊车行走区域地基承载力满足吊装要求，根据履带吊车对地基技术性能要求，必须对现场地基进行处理。5.2.2处理范围见地基处理图，处理方法见图地基处理剖面图5.2.3技术要求基底垫层:平整，用振动碾压机碾实；素土垫层：厚度300mm，18t压道机碾压2~3遍，碾压后本层厚度应不大于200mm块石垫层:厚度200mm，18t压道机碾压3遍（振动碾压2遍）碎石垫层:厚度200mm，18t压道机碾压3遍（振动碾压2遍）5.2.4基础处理说明履带吊车站位及行走区地基处理后,要求地耐力要求达到20t/㎡地基处理剖面图如下：▽+0.10碎石层（200mm平整、压实）素土层（由300mm碾压成200mm）块石层（300mm平整、压实）素土层（由300mm碾压成200mm）块石层（300m平整、压实）素土层(由300mm碾压成200mm）基底层（碾压3-4次）设备车辆行走区域处理方法碎石层（200mm平整、压实）素土层（由300mm碾压成200mm）C04201卧式组对场地处理后,要求地耐力达到15t/㎡▽+0.10碎石层（200mm平整、压实）素土层（由300mm碾压成200mm）块石层（300mm平整、压实）素土层（由300mm碾压成200mm）基底层（碾压3-4次）5.2.4工程量挖土：（45×15+38×35）×1.3＝2607m³余土外运：（45×15+38×35）×0.8＝1604m³块石：（45×15+38×35）×0.6=1203m³碎石：（45×15+38×35）×0.2=401m³5.2.5其他场地...
