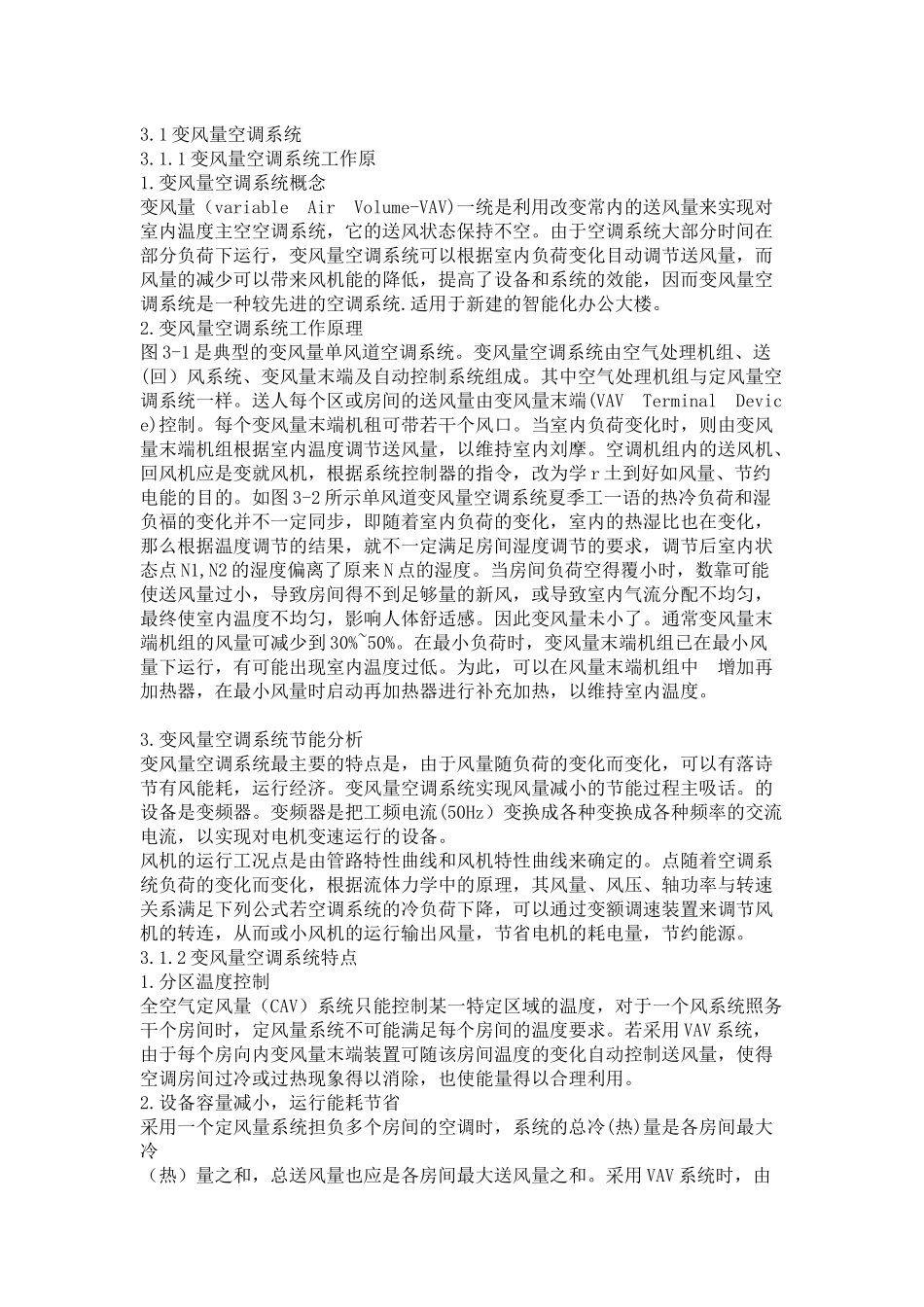

3.1变风量空调系统3.1.1变风量空调系统工作原1.变风量空调系统概念变风量（variableAirVolume-VAV)一统是利用改变常内的送风量来实现对室内温度主空空调系统，它的送风状态保持不空。由于空调系统大部分时间在部分负荷下运行，变风量空调系统可以根据室内负荷变化目动调节送风量，而风量的减少可以带来风机能的降低，提高了设备和系统的效能，因而变风量空调系统是一种较先进的空调系统.适用于新建的智能化办公大楼。2.变风量空调系统工作原理图3-1是典型的变风量单风道空调系统。变风量空调系统由空气处理机组、送(回）风系统、变风量末端及自动控制系统组成。其中空气处理机组与定风量空调系统一样。送人每个区或房间的送风量由变风量末端(VAVTerminalDevice)控制。每个变风量末端机租可带若干个风口。当室内负荷变化时，则由变风量末端机组根据室内温度调节送风量，以维持室内刘摩。空调机组内的送风机、回风机应是变就风机，根据系统控制器的指令，改为学r土到好如风量、节约电能的目的。如图3-2所示单风道变风量空调系统夏季工一语的热冷负荷和湿负福的变化并不一定同步，即随着室内负荷的变化，室内的热湿比也在变化，那么根据温度调节的结果，就不一定满足房间湿度调节的要求，调节后室内状态点N1,N2的湿度偏离了原来N点的湿度。当房间负荷空得覆小时，数靠可能使送风量过小，导致房间得不到足够量的新风，或导致室内气流分配不均匀，最终使室内温度不均匀，影响人体舒适感。因此变风量未小了。通常变风量末端机组的风量可减少到30%~50%。在最小负荷时，变风量末端机组已在最小风量下运行，有可能出现室内温度过低。为此，可以在风量末端机组中增加再加热器，在最小风量时启动再加热器进行补充加热，以维持室内温度。3.变风量空调系统节能分析变风量空调系统最主要的特点是，由于风量随负荷的变化而变化，可以有落诗节有风能耗，运行经济。变风量空调系统实现风量减小的节能过程主吸话。的设备是变频器。变频器是把工频电流(50Hz）变换成各种变换成各种频率的交流电流，以实现对电机变速运行的设备。风机的运行工况点是由管路特性曲线和风机特性曲线来确定的。点随着空调系统负荷的变化而变化，根据流体力学中的原理，其风量、风压、轴功率与转速关系满足下列公式若空调系统的冷负荷下降，可以通过变额调速装置来调节风机的转连，从而或小风机的运行输出风量，节省电机的耗电量，节约能源。3.1.2变风量空调系统特点1.分区温度控制全空气定风量（CAV）系统只能控制某一特定区域的温度，对于一个风系统照务干个房间时，定风量系统不可能满足每个房间的温度要求。若采用VAV系统，由于每个房向内变风量末端装置可随该房间温度的变化自动控制送风量，使得空调房间过冷或过热现象得以消除，也使能量得以合理利用。2.设备容量减小，运行能耗节省采用一个定风量系统担负多个房间的空调时，系统的总冷(热)量是各房间最大冷（热）量之和，总送风量也应是各房间最大送风量之和。采用VAV系统时，由于各房间变风量末端艾解独立控制，系统的冷、热量或风量应为各房间逐时冷、热量和风量之和的最大值，而非各房间最大值之和。因此，在设计工况下，VAV系统的总送风量及冷(热）量少装容措高小上面新的而积也因此而减小。总装机容量可以减少10%~30%左右。在空调系给本生运行中，只有极少时间处于设计工况，绝大多数时间均是在部分负荷下运行听各考面成负行减少时，备未端装置的风量将自动减少，系统对总风量的需求也会下降，通过变频控制手段，降低空调机组送风的转速，使其能耗降低，节省系统运行的能量。3.房间分隔灵活对于较大规模的高档写字楼来说，一般采用大间设计。带起出租或出售后，用户通常会根据各自的使用要求对房间进行二次分隔及装修。VAV系统由于其末端装置的灵活。南比较方便的满足用户的要求。4.维修工作量少VAV系统只有风管或者热水管而没有冷水管，空气冷凝水管进入空调房间，避免由于水管阀门漏水和冷水管保温未做好以及空气冷凝水管的坡度为按照设置要求，排水堵塞而使凝结水滴下损坏吊顶的现象，减少日常的维修工作量。《公共建筑节能设计标准》(GB50189-2005）规定，下...
