通风空调系统安装工艺(36页)VIP免费

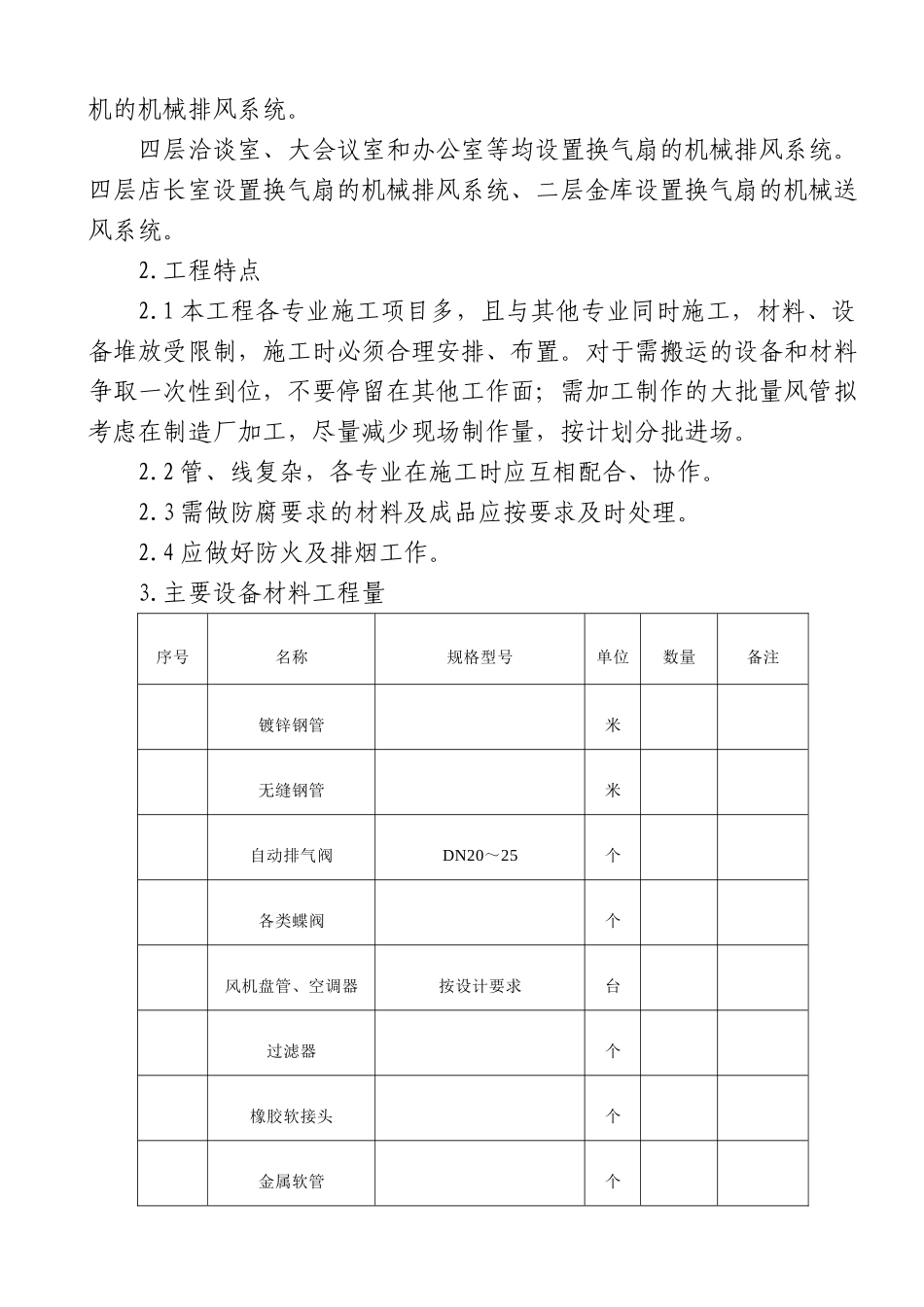

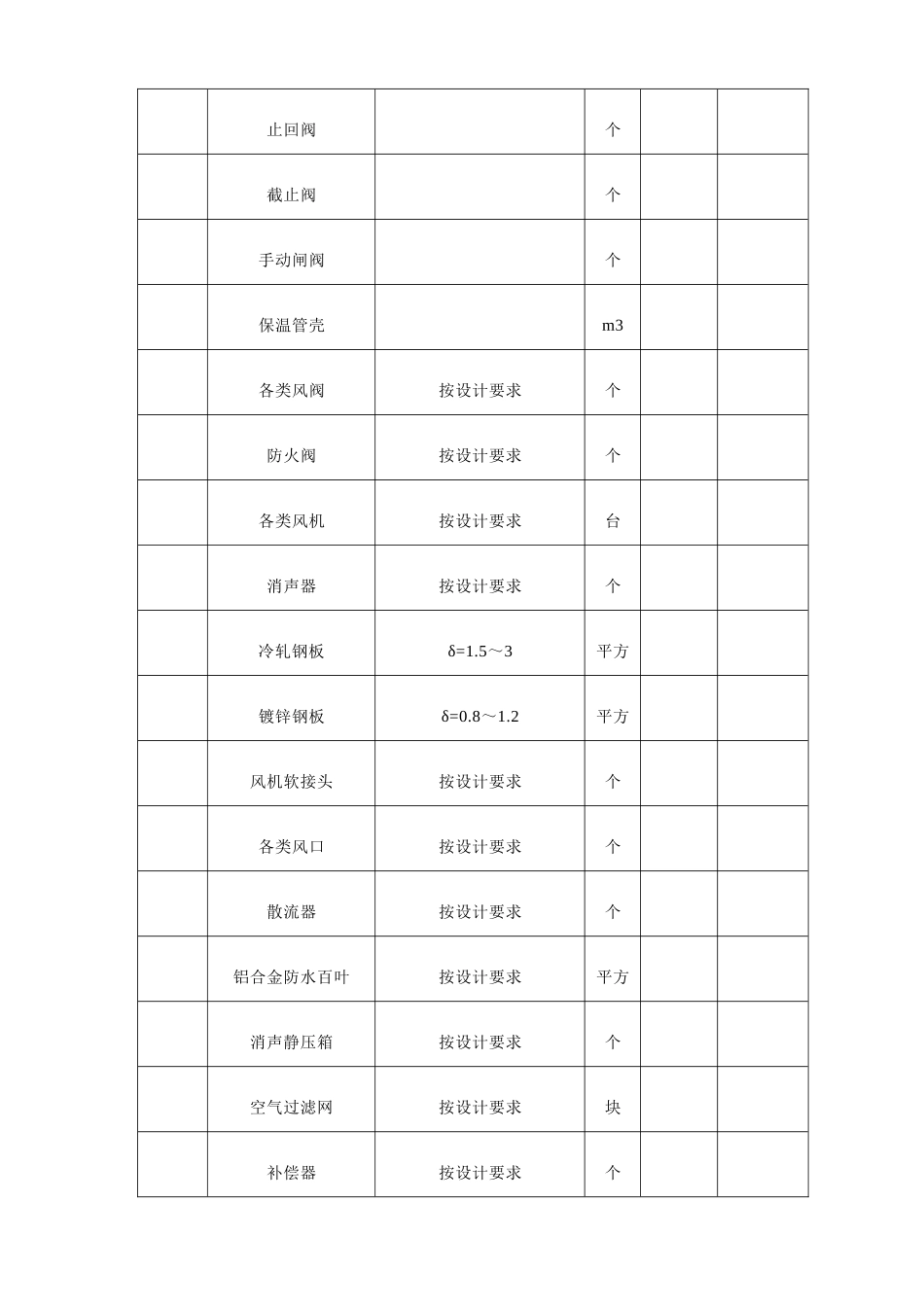

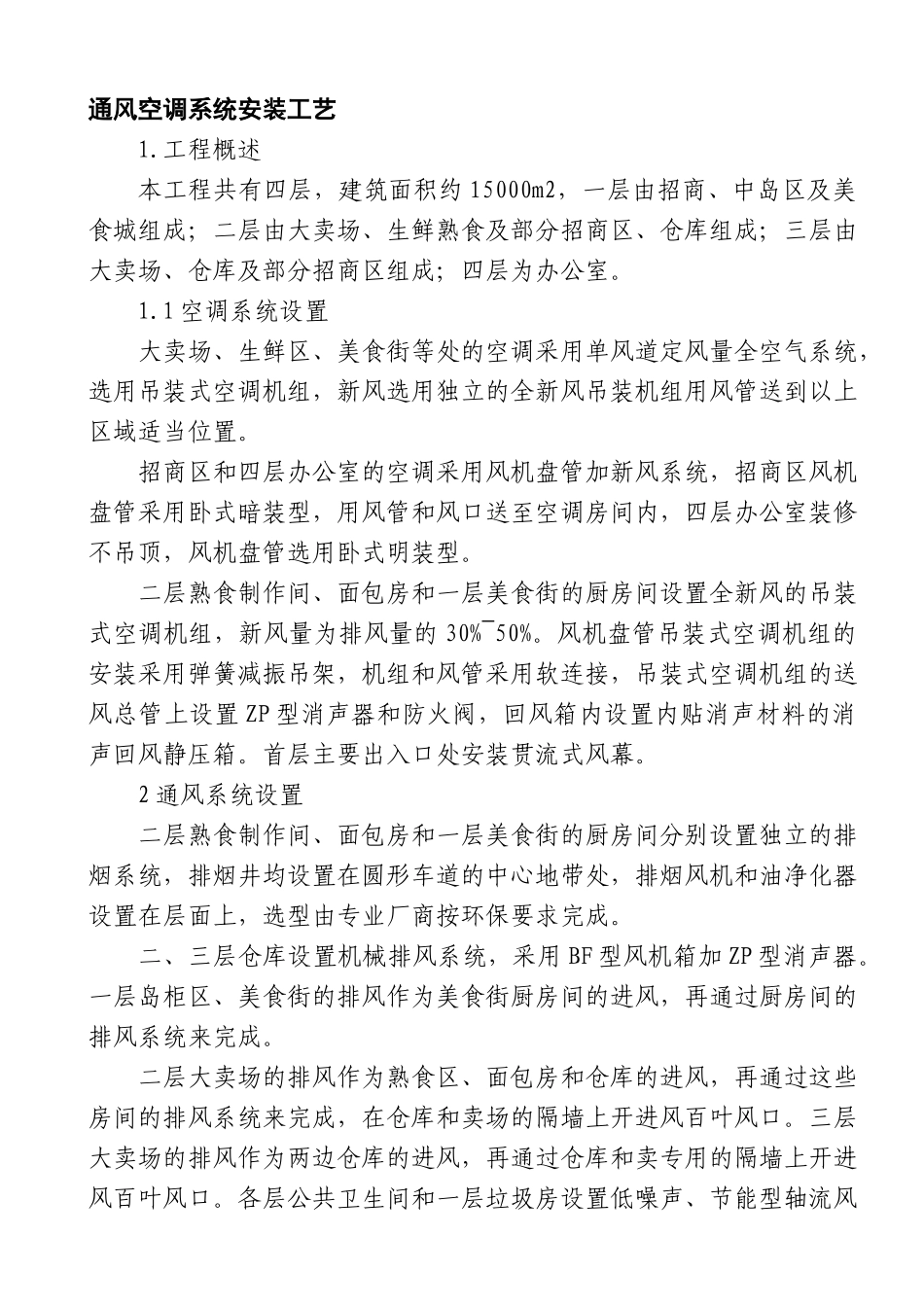

通风空调系统安装工艺1.工程概述本工程共有四层，建筑面积约15000m2，一层由招商、中岛区及美食城组成；二层由大卖场、生鲜熟食及部分招商区、仓库组成；三层由大卖场、仓库及部分招商区组成；四层为办公室。1.1空调系统设置大卖场、生鲜区、美食街等处的空调采用单风道定风量全空气系统，选用吊装式空调机组，新风选用独立的全新风吊装机组用风管送到以上区域适当位置。招商区和四层办公室的空调采用风机盘管加新风系统，招商区风机盘管采用卧式暗装型，用风管和风口送至空调房间内，四层办公室装修不吊顶，风机盘管选用卧式明装型。二层熟食制作间、面包房和一层美食街的厨房间设置全新风的吊装式空调机组，新风量为排风量的30%~50%。风机盘管吊装式空调机组的安装采用弹簧减振吊架，机组和风管采用软连接，吊装式空调机组的送风总管上设置ZP型消声器和防火阀，回风箱内设置内贴消声材料的消声回风静压箱。首层主要出入口处安装贯流式风幕。2通风系统设置二层熟食制作间、面包房和一层美食街的厨房间分别设置独立的排烟系统，排烟井均设置在圆形车道的中心地带处，排烟风机和油净化器设置在层面上，选型由专业厂商按环保要求完成。二、三层仓库设置机械排风系统，采用BF型风机箱加ZP型消声器。一层岛柜区、美食街的排风作为美食街厨房间的进风，再通过厨房间的排风系统来完成。二层大卖场的排风作为熟食区、面包房和仓库的进风，再通过这些房间的排风系统来完成，在仓库和卖场的隔墙上开进风百叶风口。三层大卖场的排风作为两边仓库的进风，再通过仓库和卖专用的隔墙上开进风百叶风口。各层公共卫生间和一层垃圾房设置低噪声、节能型轴流风机的机械排风系统。四层洽谈室、大会议室和办公室等均设置换气扇的机械排风系统。四层店长室设置换气扇的机械排风系统、二层金库设置换气扇的机械送风系统。2.工程特点2.1本工程各专业施工项目多，且与其他专业同时施工，材料、设备堆放受限制，施工时必须合理安排、布置。对于需搬运的设备和材料争取一次性到位，不要停留在其他工作面；需加工制作的大批量风管拟考虑在制造厂加工，尽量减少现场制作量，按计划分批进场。2.2管、线复杂，各专业在施工时应互相配合、协作。2.3需做防腐要求的材料及成品应按要求及时处理。2.4应做好防火及排烟工作。3.主要设备材料工程量序号名称规格型号单位数量备注镀锌钢管米无缝钢管米自动排气阀DN20～25个各类蝶阀个风机盘管、空调器按设计要求台过滤器个橡胶软接头个金属软管个止回阀个截止阀个手动闸阀个保温管壳m3各类风阀按设计要求个防火阀按设计要求个各类风机按设计要求台消声器按设计要求个冷轧钢板δ=1.5～3平方镀锌钢板δ=0.8～1.2平方风机软接头按设计要求个各类风口按设计要求个散流器按设计要求个铝合金防水百叶按设计要求平方消声静压箱按设计要求个空气过滤网按设计要求块补偿器按设计要求个支吊架型钢吨4.施工顺序4.1空调水系统施工顺序施工准备技术交底管线测量管支吊架制作安装系统配管、阀件安装系统吹扫管道试压管道冲洗管道防腐保温保温后标记调试运行验收、交工4.2空调风系统施工顺序风管制作风管油漆风管及附件安装施工准备技术交底测量放线支吊架制安设备基础验收设备运输设备安装配电吹扫严密性试验保温、风口安装调试运行验收、交工5.主要施工方法及施工技术措施5.1空调水系统安装5.1.1风机盘管、空调机组的安装（1）风机盘管、空调机组均应具有出厂合格证和性能测试报告；（2）在安装前必须检查空载运行情况，应无异常噪音，电机转速符合设计要求，电机发热温度符合国家有关标准。（3）设备与部件、管道的连接严禁渗漏；与风口、风管、回风室的连接必须严密、牢固。（4）空调机组、风机盘管与管道连接处采用柔性接头，冷凝水管与机组连接处采用聚氯乙稀软管连接。（5）空调机组和风机盘管安装平稳、平正和牢固，并注意盘管的滴水盘不要倒坡。（6）水平误差：每米允许偏差小于3mm；垂直度每米允许偏差小于2mm。（7）密闭检视门及门框平正、牢固、严密，无滴漏，开关灵活。（8）空调机组和风机盘管等设备均设有弹簧减震吊架，其减震器及减震架的安装必须位置准确，固定可靠。（...
