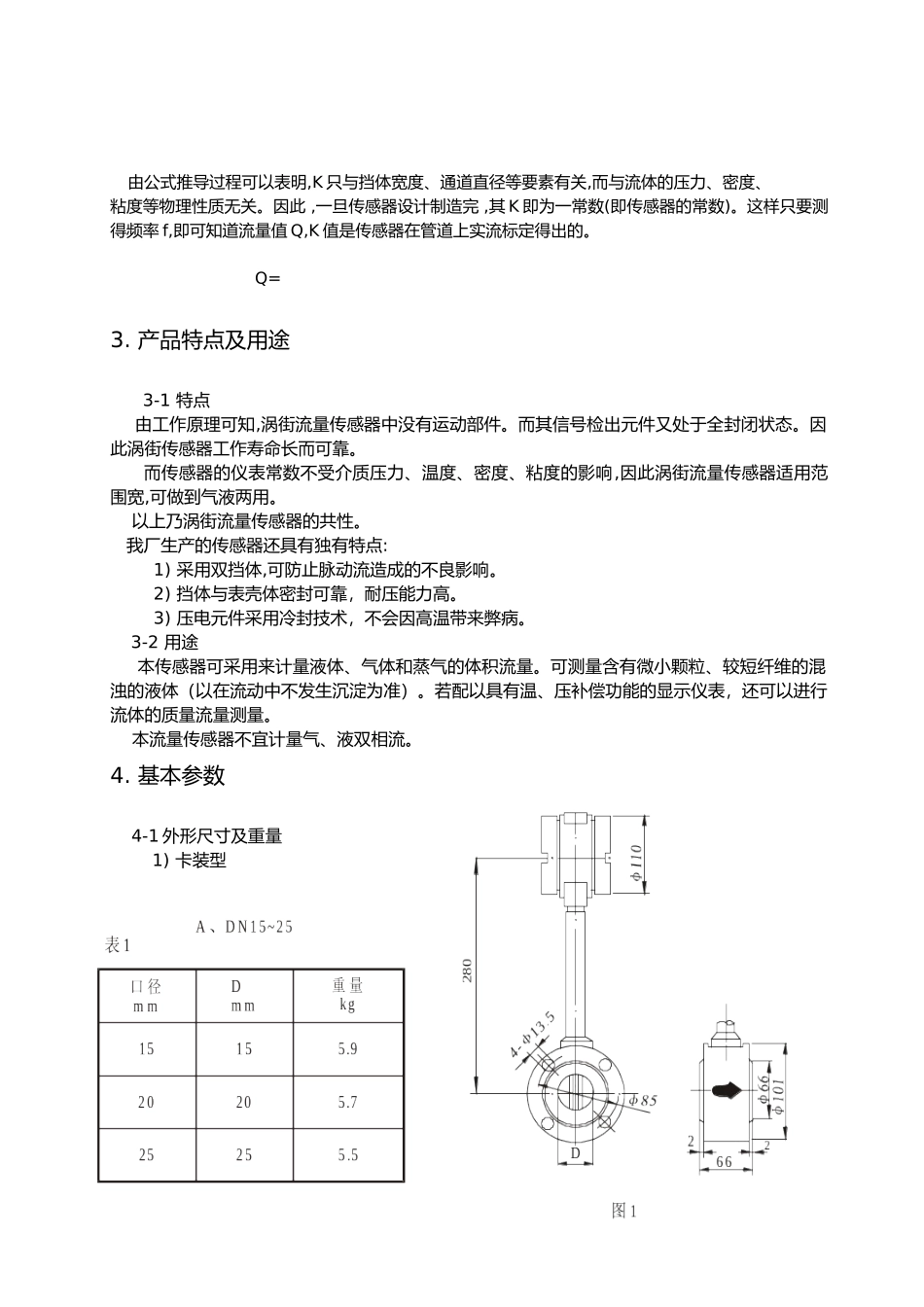

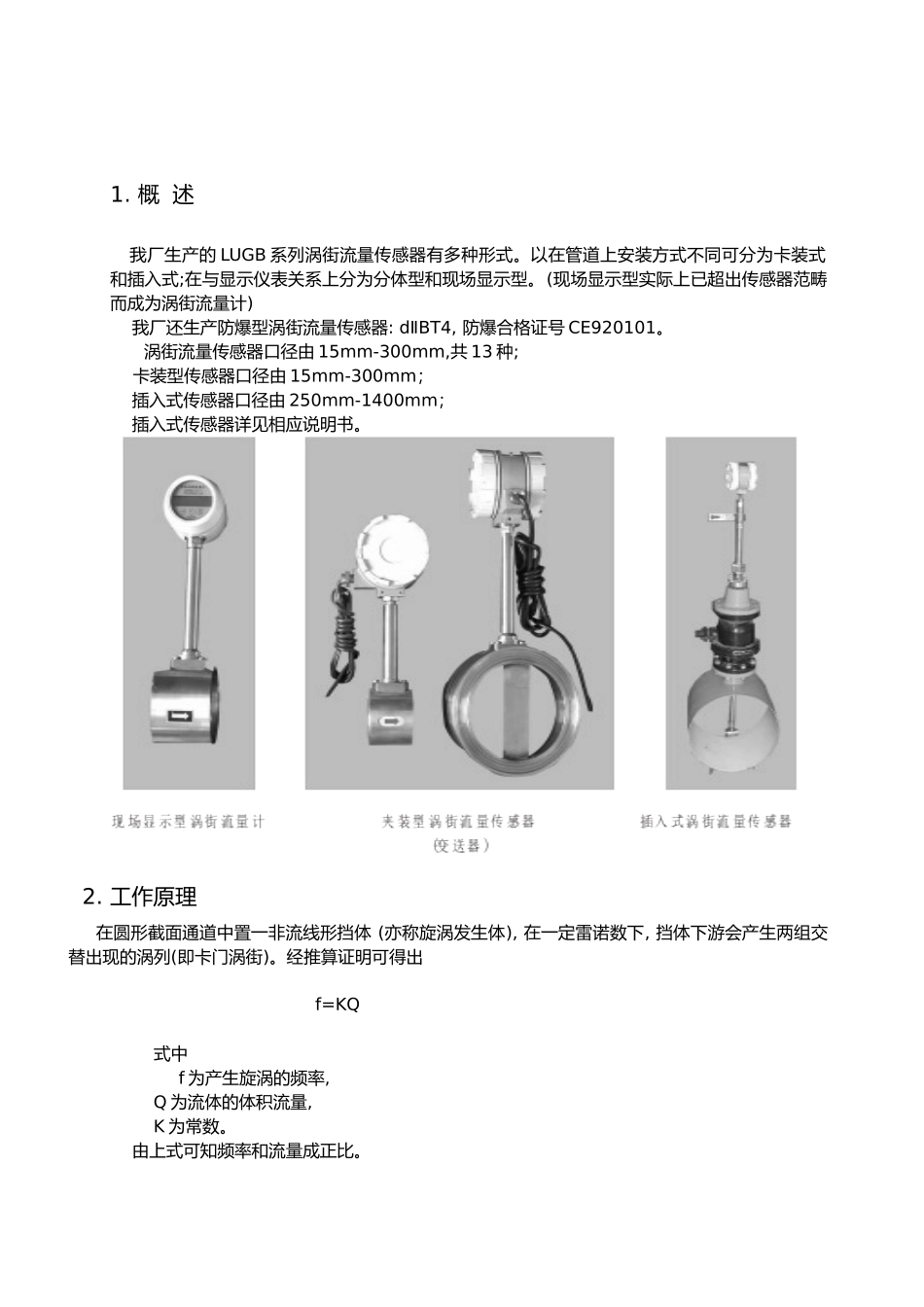

1.概述我厂生产的LUGB系列涡街流量传感器有多种形式。以在管道上安装方式不同可分为卡装式和插入式;在与显示仪表关系上分为分体型和现场显示型。(现场显示型实际上已超出传感器范畴而成为涡街流量计)我厂还生产防爆型涡街流量传感器:dⅡBT4,防爆合格证号CE920101。涡街流量传感器口径由15mm-300mm,共13种;卡装型传感器口径由15mm-300mm；插入式传感器口径由250mm-1400mm；插入式传感器详见相应说明书。2.工作原理在圆形截面通道中置一非流线形挡体(亦称旋涡发生体),在一定雷诺数下,挡体下游会产生两组交替出现的涡列(即卡门涡街)。经推算证明可得出f=KQ式中f为产生旋涡的频率,Q为流体的体积流量,K为常数。由上式可知频率和流量成正比。由公式推导过程可以表明,K只与挡体宽度、通道直径等要素有关,而与流体的压力、密度、粘度等物理性质无关。因此,一旦传感器设计制造完,其K即为一常数(即传感器的常数)。这样只要测得频率f,即可知道流量值Q,K值是传感器在管道上实流标定得出的。Q=3.产品特点及用途3-1特点由工作原理可知,涡街流量传感器中没有运动部件。而其信号检出元件又处于全封闭状态。因此涡街传感器工作寿命长而可靠。而传感器的仪表常数不受介质压力、温度、密度、粘度的影响,因此涡街流量传感器适用范围宽,可做到气液两用。以上乃涡街流量传感器的共性。我厂生产的传感器还具有独有特点:1)采用双挡体,可防止脉动流造成的不良影响。2)挡体与表壳体密封可靠，耐压能力高。3)压电元件采用冷封技术，不会因高温带来弊病。3-2用途本传感器可采用来计量液体、气体和蒸气的体积流量。可测量含有微小颗粒、较短纤维的混浊的液体（以在流动中不发生沉淀为准）。若配以具有温、压补偿功能的显示仪表，还可以进行流体的质量流量测量。本流量传感器不宜计量气、液双相流。4.基本参数4-1外形尺寸及重量1)卡装型4-7环境条件A、温度a分体型-40-50℃b现场显示型-20-50℃B、相对温度≤90%4-8传感器需用电源+12V,功耗<1W4-9输出信号电压脉冲:低电平≤2V,高电平≥6V4-10外壳防护等级IP545.安装5-1由传感器工作原理可推知，管道上的振动会增加传感器计量误差。严重的甚至不能正常工作。因此要求管道上振动加速度不得大于2g。当超过此值时采取减振、避振措施。5-2和其他速度式仪表一样，本传感器也要求在上、下游有足够的直管段。见表5当因空间所限不容足够长度直管段时，可考虑强制整流。对高性能的整流器,在传感器上游可只用整流器而毋需直管段。本厂承接整流器设计、制造。整流器亦会增加一定的压力损失。5-3传感器可呈水平、垂直以至倾斜状态安装。在计量液体时，无论何种安装状态，必须确保管道中始终充满而不能有气泡存在。为此建议在管网设计时把传感器置于管道最低处或其它利于排气的位置。5-4在需进行温度补偿的场合，其采温、采压点应如图4所示
